Аттенюаторы ступенчатые R&S RSC предназначены для ослабления уровня высокочастотных электромагнитных колебаний и воспроизведения шкалы отношения мощностей в качестве преобразователей масштабных переменных. Rohde&Schwarz®RSC состоит из базового блока и встроенного ступенчатого аттенюатора до 18 ГГц. Также к базовому блоку могут подключаться внешние ступенчатые аттенюаторы в диапазоне частот до 40 или 67 ГГц. Используемая заводская калибровка компенсации АЧХ аттенюаторов обеспечивает высокую точность установки ослабления. Кроме того, для учета влияния подключенных к аттенюатору дополнительных СВЧ устройств, может использоваться пользовательская коррекция ослабления. Управление аттенюаторами осуществляется как с передней панели базового блока, так и дистанционно с управляющего ПК через интерфейсы GPIB, USB или LAN.


Внешне подключаемые модули:
  •  Аттенюатор ступенчатый, диапазон частот до 6 ГГц, ослабление от 0 до 139 дБ с шагом 1 дБ (модули 03, 13)
  •  Аттенюатор ступенчатый, диапазон частот до 6 ГГц, ослабление от 0 до 139 дБ с шагом 0,1 дБ (модули 04, 14)
  •  Аттенюатор ступенчатый, диапазон частот до 18 ГГц, ослабление от 0 до 115 дБ с шагом 5 дБ (модули 05, 15)
  •  Аттенюатор ступенчатый, диапазон частот до 40 ГГц, ослабление от 0 до 75 дБ с шагом 5 дБ (внешний модуль Z405)

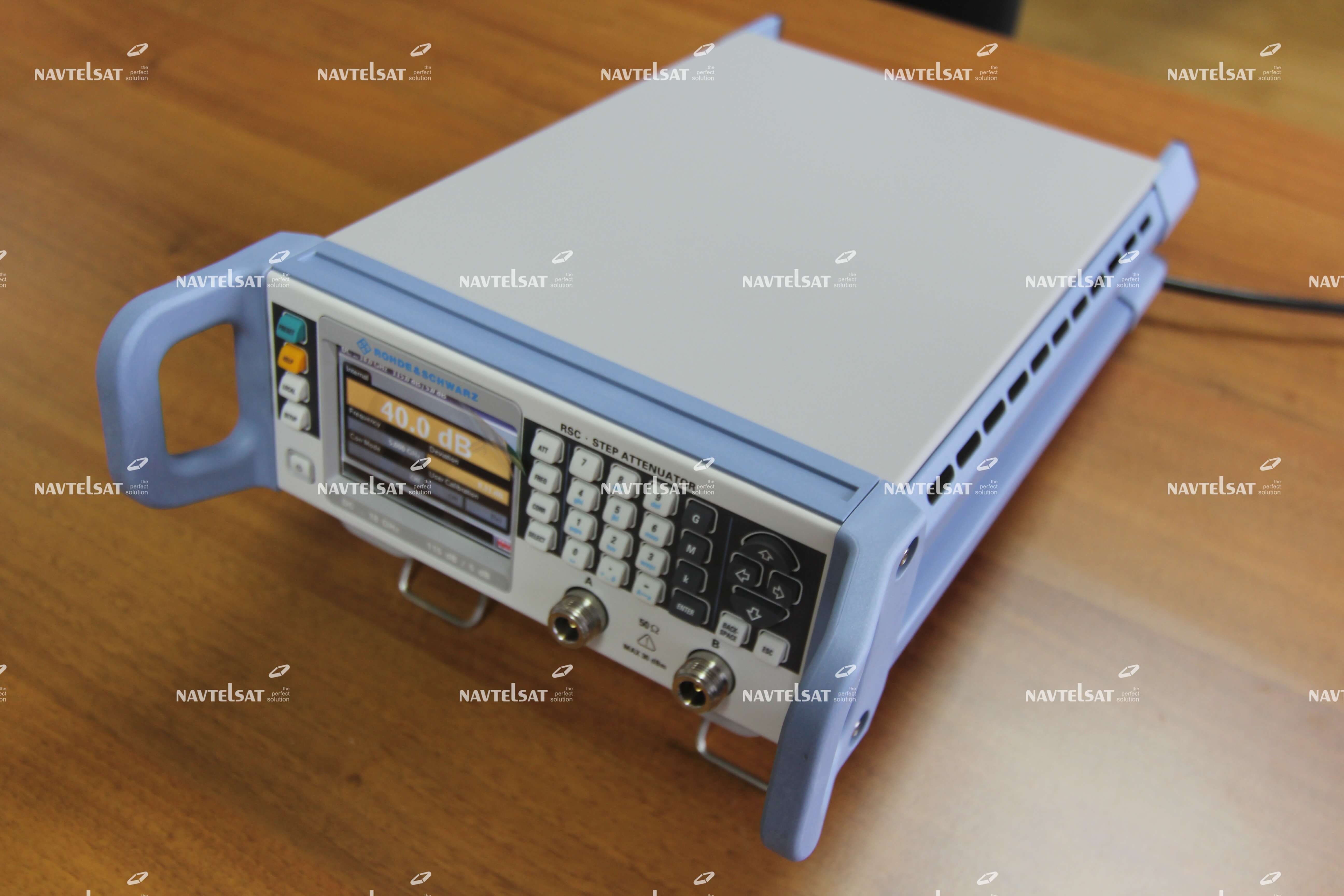

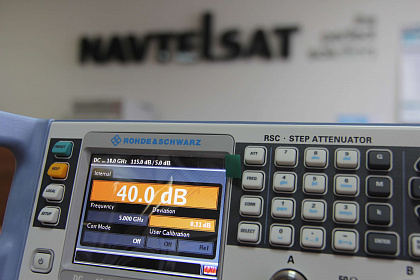

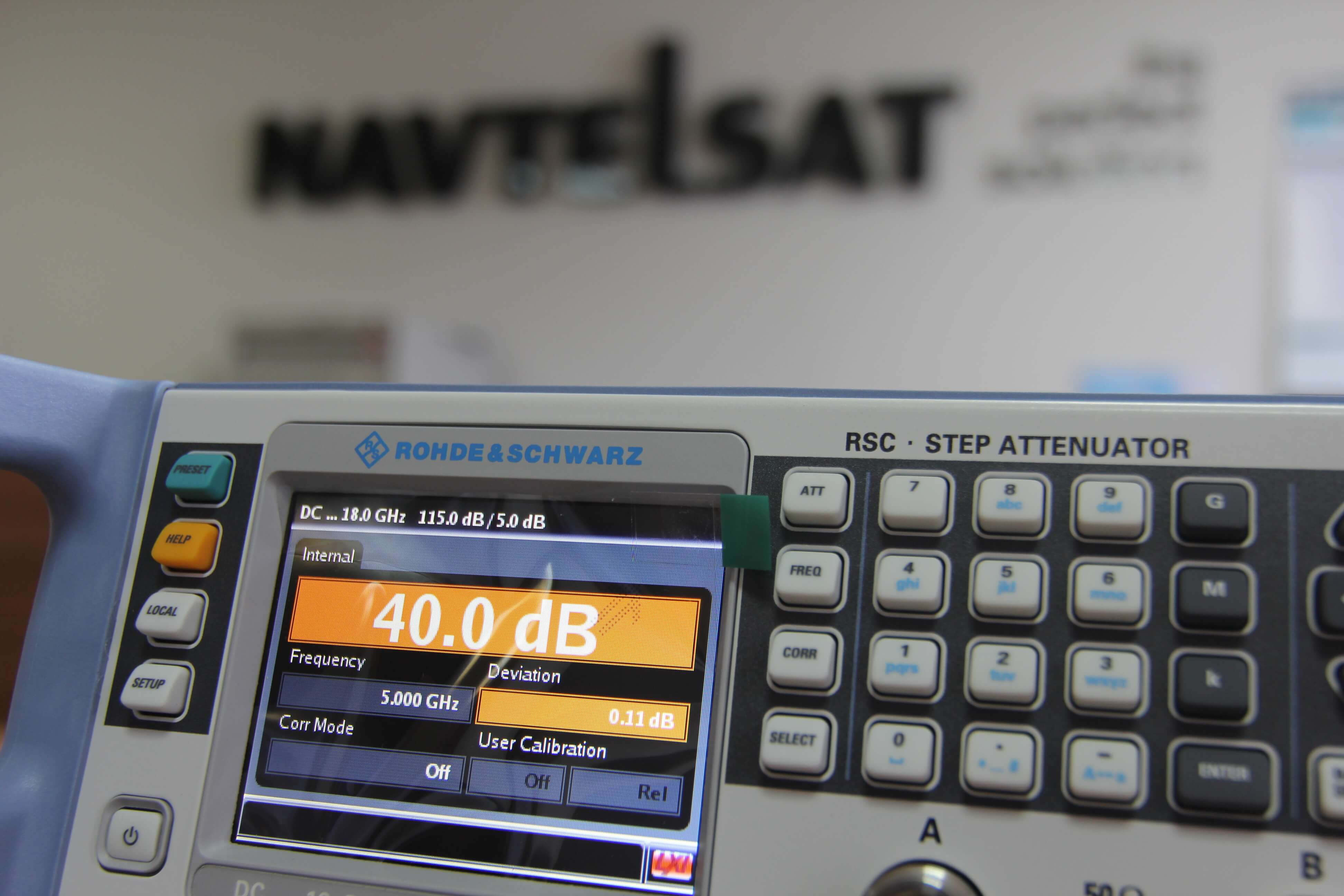

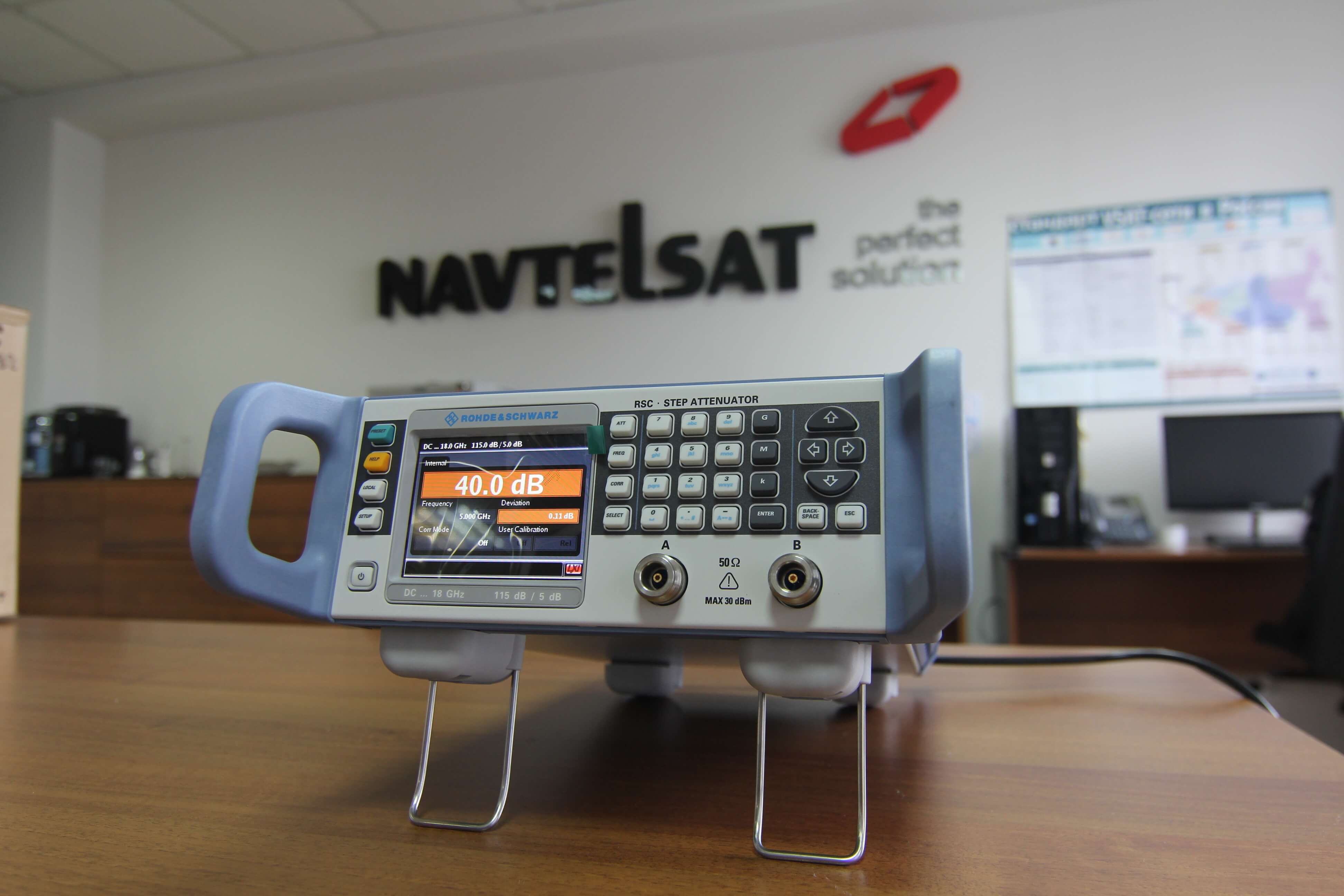

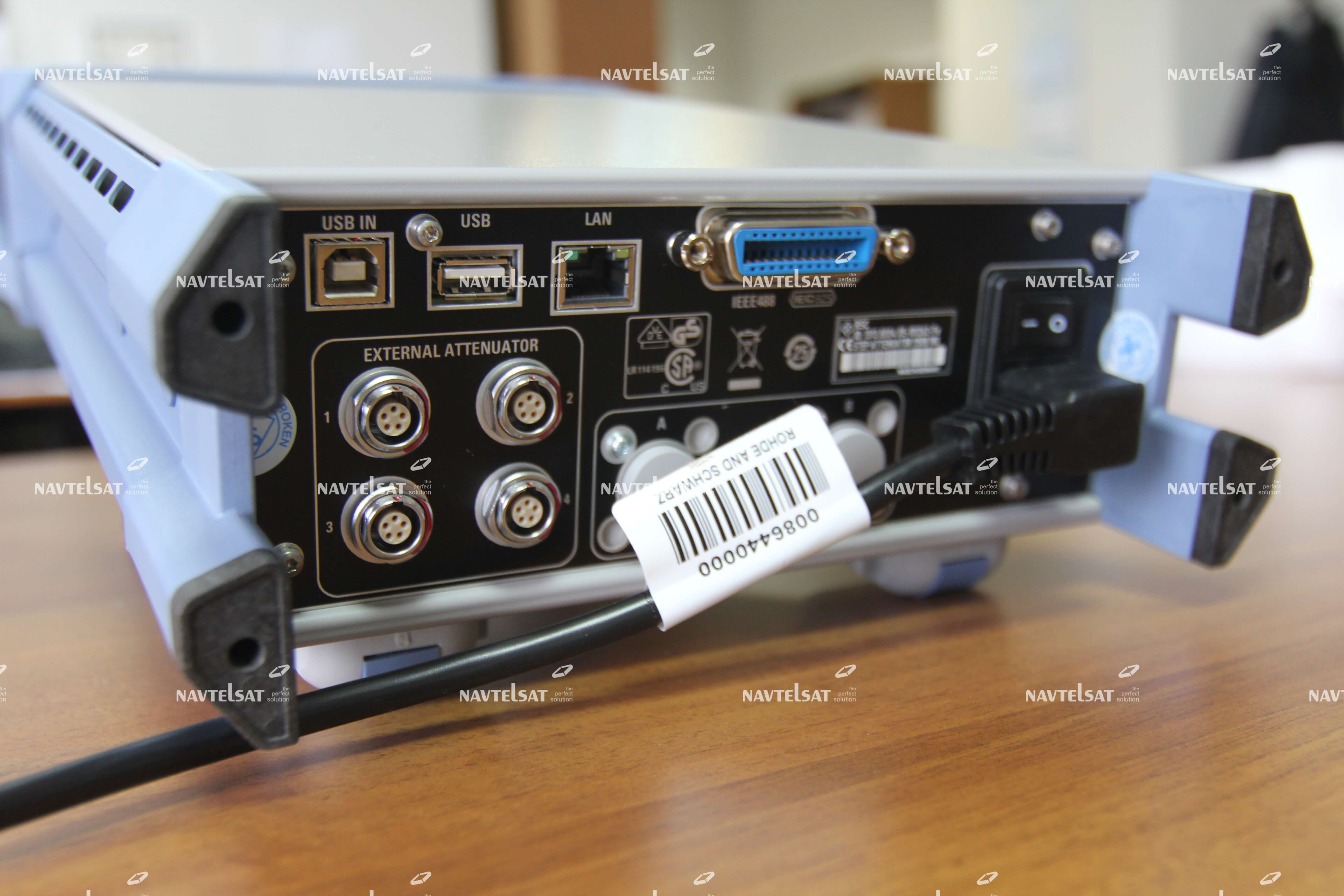

Принцип действия аттенюаторов основан на ослаблении входного сигнала с помощью коммутируемых резистивных секций. Коммутация секций производится при помощи электромеханического реле. Конструктивно аттенюаторы выполнены в виде индикаторного блока и встроенных в него или внешне подключаемых модулей с резистивными секциями, модули отличаются частотным диапазоном и шагом ослабления. Управление настройками аттенюатора производится с помощью кнопок на передней панели индикаторного блока с одновременным их отображением на экране, размещенном также на передней панели. Также на передней панели расположены вход и выход для встроенных в блок резистивных секций. На задней панели размещены разъем сетевого питания, разъемы для подключения внешних модулей и интерфейсы дистанционного управления (GPIB, LAN, USB).
RSC от 0 до 115 дБ, от 0 до 18 ГГц, N гнездо на передней панели

Дискретность установки ослабления от 0 до 115 дБ
Диапазон частот от 0 до 18 ГГц
Погрешность от 0,05 дБ
Повторяемость 0,02 дБ (тип.)
Количество циклов переключения >10×106
