Multiport Decimator D4 Spectrum & Signal Analyzer

Товар доступен под заказ

Компания Navtelsat осуществила поставки десятков дециматоров производства SED CALIAN и имеет огромный опыт конфигурирования и поддержки данных продуктов.

Производитель
CALIAN SED
Диапазон
5-6500 МГц
Тип оборудования
Анализатор спектра
  • Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
  • В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
  • Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

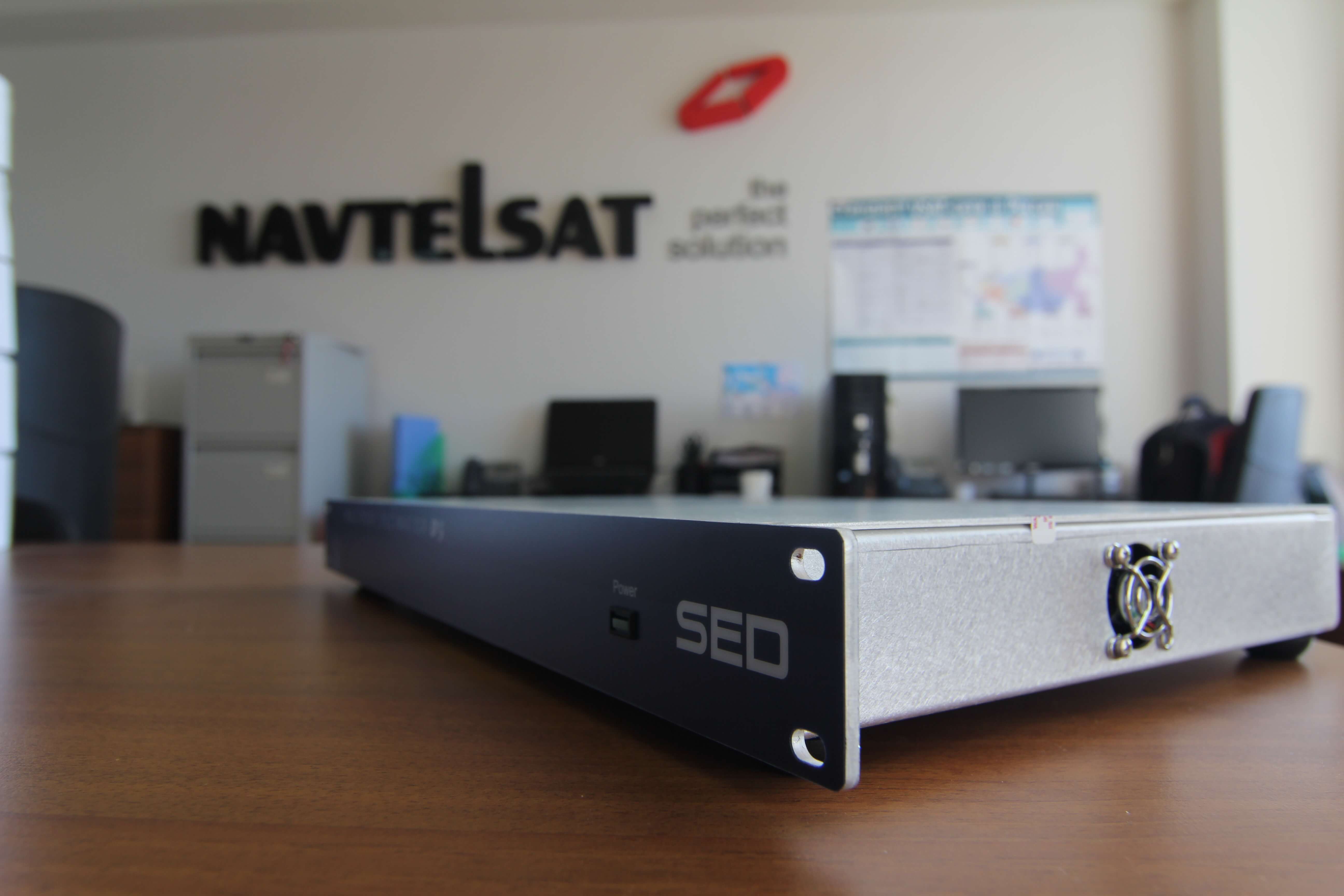

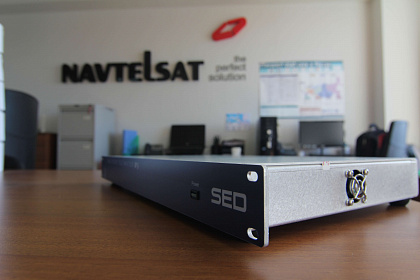

Дециматор D4 от компании SED – это анализатор спектра четвертого поколения на шасси типоразмера 1U с функцией 8-канальной радиочастотной коммутации. Он идеально подходит как для локального, так и для удаленного мониторинга гармонических составляющих и несущих частот сигналов в спутниковых, кабельных или эфирных беспроводных сетях. 4/8-портовый дециматор D3 может работать как обособленный анализатор спектра или легко интегрируется в более крупную измерительную систему.

Обладая минимальным уровнем шумов и широким динамическим диапазоном прибор отлично подходит для мониторинга беспроводных несущих, включая очень малые несущие, маяковые сигналы, а также для приложений мониторинга несущей. Дециматор принимает все сигналы от 5 МГц до 3 ГГц, а диапазон входной мощности изменяется в интервале -110 до +5 дБм. Полоса пропускания варьируется от 1 Гц до 15 МГц. Дециматор может быть подключен ко внешней опорной частоте 10 МГц для улучшения точности и стабильности частоты. Все данные из прибора могут выводиться посредством Ethernet порта.

4/8-портовый дециматор D4 использует новейшие достижения цифровых технологий и быстрое преобразование Фурье для высокоскоростных и высокоточных измерений. Обладая очень низким уровнем собственных шумов и большим динамическим диапазоном, он прекрасно подходит для измерений любых видов спутниковых, кабельных или эфирных несущих, включая очень слабые несущие и сигналы радиомаяков, а также для применения в системах мониторинга. Дециматор принимает любые сигналы с частотой от 5 МГц до 3 ГГц и уровнем мощности на входе от -110 до +5 дБм. Ширина полосы пропускания (RBW) изменяется от 1 Гц до 15 МГц. Для повышения точности и стабильности частоты дециматор может быть подключен к внешнему опорному генератору частотой 10 МГц. Весь обмен данными с дециматором осуществляется через встроенный порт Ethernet.

Эффективный графический пользовательский интерфейс (GUI) 8-портового Дециматора допускает использование любого стандартного веб-браузера. Дополнительное программное обеспечение не требуется. GUI очень прост в использовании и функционирует как большинство традиционных анализаторов спектра. Он дает возможность пользователю выбирать цвета маркеров и осциллограмм, позволяет сохранять составные осциллограммы, обеспечивает формирование отчетов об измерениях. GUI дециматора также включает два мощных приложения. Первое – встроенная функция мониторинга несущих, которая обеспечивает оповещение посредством электронной почты или управляющего протокола SNMP о выходе контролируемых параметров за пределы установленного пользователем диапазона, позволяя ему быть спокойным за состояние до 100 контролируемых сигналов. Второе – удобная функция кроссполяризационной развязки, позволяющая отображать одновременно и совпадающие по поляризации, и кроссполяризованные сигналы, а также значения самой развязки.

При интеграции в крупные измерительные системы или системы мониторинга сигналов 8-портовый дециматор может управляться через встроенный GUI. Пользователь может создать и собственный пользовательский интерфейс, используя общедоступные средства прикладного программирования (API). Также поддерживается интерфейс состояния SNMP.

 Особенности:

• 8 выбираемых пользователем входных портов

• Перекрывает полностью спутниковый L-диапазон, плюс кабельный и беспроводной диапазоны от 5 МГц до 6,5 ГГц

• Встроенные функция мониторинга несущих и функция кроссполяризационной развязки

• Внешний опорный генератор с частотой 10 МГц или внутренний опорный генератор

• Управление через веб-браузер или API

• Интерфейс состояния SNMP

• Стандартное шасси типоразмера 1U для установки в 19-дюймовую стойку

• Доступен в 4-портовом исполнении

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat  и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим  вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

Радиочастотные входы:

Диапазон входных частот

от 5 МГц до 6500 МГц

Используемый динамический диапазон

от – 110 до +5 дБм (общий)

Уровень собственных шумов

-150 дБм/Гц типовой при мин. ослаблении

 -150 дБМ/Гц типовой при макс. ослаблении

Фазовый шум (наихудший случай на частоте 6 ГГц)

-80 дБц/Гц при отстройке 1 кГц

-95 дБц/Гц при отстройке 100 кГц

-125 дБц/Гц при отстройке 1 МГц

Максимальный безопасный уровень входного сигнала

+ 10 дБм

Входная развязка (с входа на вход)

  55дБ (минимум)

Входные потери на отражение

— 15 дБ (минимум)

Метрологические характеристики:

Погрешность измерения амплитуды

± 0,5 дБ (при 25°C)

± 1,0 дБ (от 0 до 40°C)

Погрешность измерения частоты

± 2.6 х 10−6  (с внутренним опорным генератором)

или определяется внешним опорным генератором

Разрешающая способность по частоте

1 Гц

Ширина полосы пропускания

от 1 Гц до 15 МГц

Полоса обзора

до 220 МГц

Побочные:

изображения:

< -55 дБц (типовое значение)

помехи дискретизации:

< -55 дБц (типовое значение)

смещения постоянной составляющей:

< -30 дБц (типовое значение)

Усреднение:

до 255 результатов

Скорость измерения:

в диапазоне 500 МГц, при ширине полосы пропускания 1 МГц

200 мс

в диапазоне 200 МГц, при ширине полосы пропускания 30 кГц

630 мс

в диапазоне 80 МГц, при ширине полосы пропускания 100 кГц

170 мс

в диапазоне 3,5 МГц, при ширине полосы пропускания 8 кГц

90 мс

Прочие характеристики:

Вход опорного генератора:

10 МГц, от -5 дБм до +13 дБм

Интерфейс управления

TCP/IP API, SNMP, HTTP

Требования к электропитанию

90/264 В переменного тока, 50/60 Гц, 25 Вт

Диапазон рабочих температур

от 0 до 40°C
