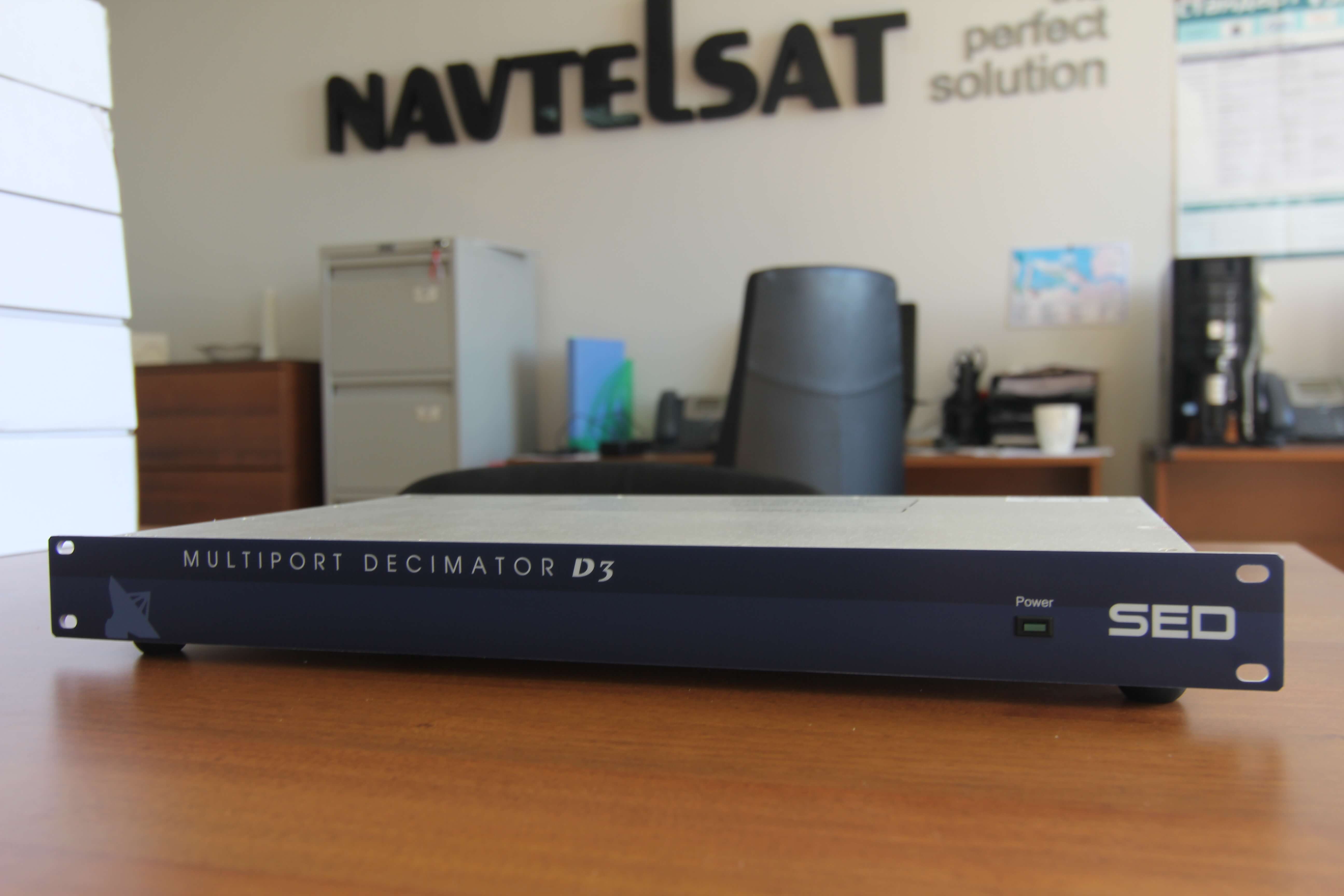

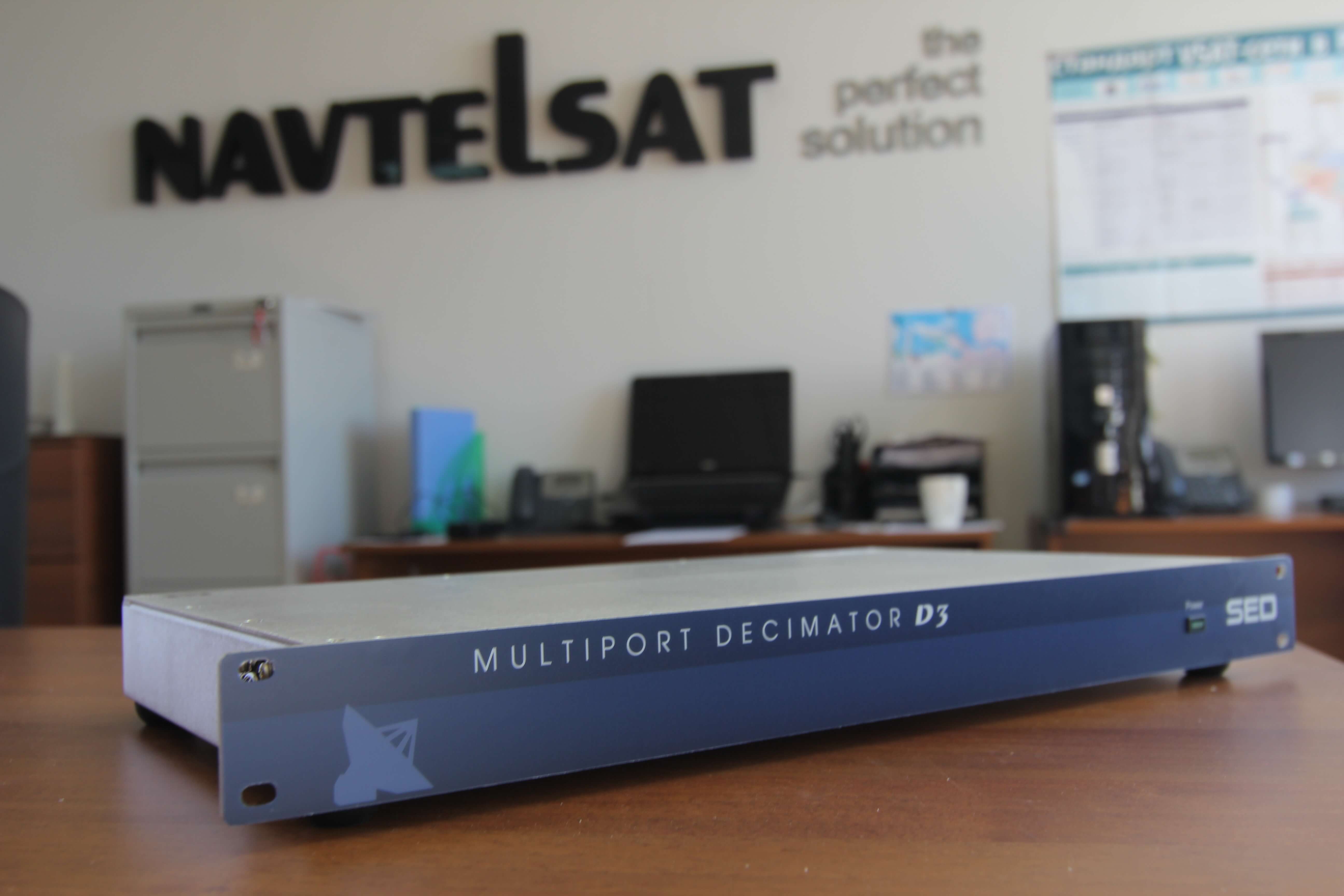

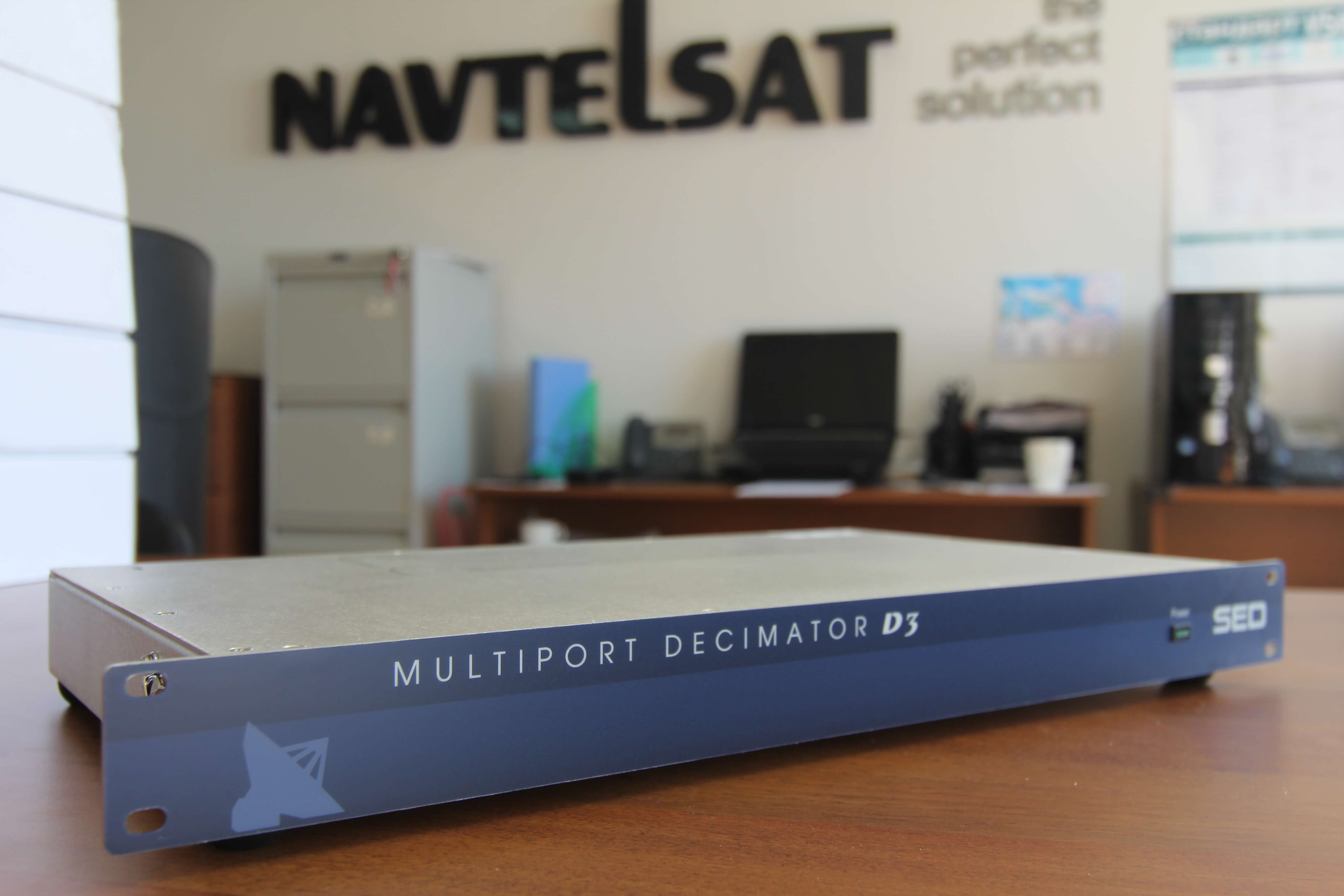

Multiport Decimator D3 Spectrum & Signal Analyzer

• Товар доступен под заказ

8-портовый Decimator D3-анализатор спектра 3 поколения на шасси типоразмера U1. Компания Navtelsat осуществила поставки десятков дециматоров производства SED CALIAN и имеет огромный опыт конфигурирования и поддержки данных продуктов.

Производитель: CALIAN SED

Диапазон: 5-3000 МГц

Тип оборудования: Анализатор спектра

SED a division of CALIAN Ltd. (SED systems)

Все товары бренда

Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

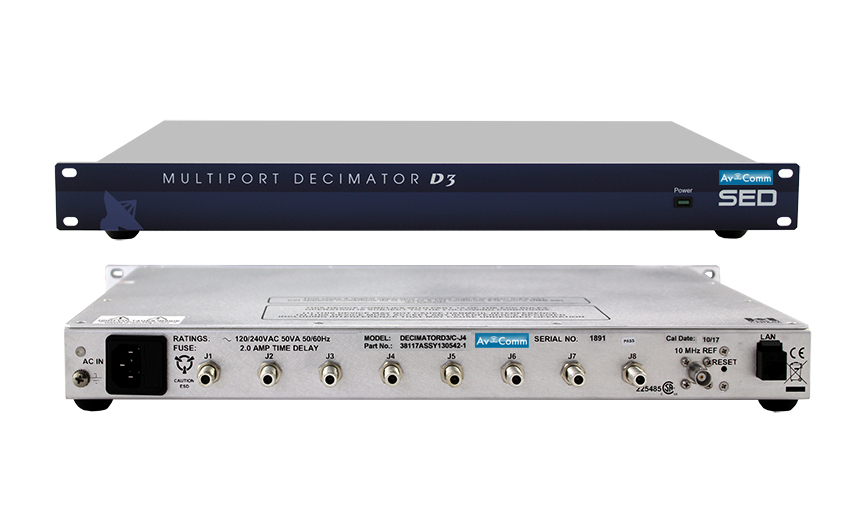

Дециматор D3 от компании SED – это анализатор спектра третьего поколения на шасси типоразмера 1U с функцией 8-канальной радиочастотной коммутации. Он идеально подходит как для локального, так и для удаленного мониторинга гармонических составляющих и несущих частот сигналов в спутниковых, кабельных или эфирных беспроводных сетях. 4/8-портовый дециматор D3 может работать как обособленный анализатор спектра или легко интегрируется в более крупную измерительную систему.

4/8-портовый дециматор D3 использует новейшие достижения цифровых технологий и быстрое преобразование Фурье для высокоскоростных и высокоточных измерений. Обладая очень низким уровнем собственных шумов и большим динамическим диапазоном, он прекрасно подходит для измерений любых видов спутниковых, кабельных или эфирных несущих, включая очень слабые несущие и сигналы радиомаяков, а также для применения в системах мониторинга. Дециматор принимает любые сигналы с частотой от 5 МГц до 3 ГГц и уровнем мощности на входе от -110 до +5 дБм. Ширина полосы пропускания (RBW) изменяется от 1 Гц до 15 МГц. Для повышения точности и стабильности частоты дециматор может быть подключен к внешнему опорному генератору частотой 10 МГц. Весь обмен данными с дециматором осуществляется через встроенный порт Ethernet.

Эффективный графический пользовательский интерфейс (GUI) 8-портового Дециматора допускает использование любого стандартного веб-браузера. Дополнительное программное обеспечение не требуется. GUI очень прост в использовании и функционирует как большинство традиционных анализаторов спектра. Он дает возможность пользователю выбирать цвета маркеров и осциллограмм, позволяет сохранять составные осциллограммы, обеспечивает формирование отчетов об измерениях. GUI дециматора также включает два мощных приложения. Первое – встроенная функция мониторинга несущих, которая обеспечивает оповещение посредством электронной почты или управляющего протокола SNMP о выходе контролируемых параметров за пределы установленного пользователем диапазона, позволяя ему быть спокойным за состояние до 100 контролируемых сигналов. Второе – удобная функция кроссполяризационной развязки, позволяющая отображать одновременно и совпадающие по поляризации, и кроссполяризованные сигналы, а также значения самой развязки.

При интеграции в крупные измерительные системы или системы мониторинга сигналов 8-портовый дециматор может управляться через встроенный GUI. Пользователь может создать и собственный пользовательский интерфейс, используя общедоступные средства прикладного программирования (API). Также поддерживается интерфейс состояния SNMP.

Особенности:

• 8 выбираемых пользователем входных портов

• Перекрывает полностью спутниковый L-диапазон, плюс кабельный и беспроводной диапазоны от 5 МГц до 3 ГГц

• Встроенные функция мониторинга несущих и функция кроссполяризационной развязки

• Внешний опорный генератор с частотой 10 МГц или внутренний опорный генератор

• Управление через веб-браузер или API

• Интерфейс состояния SNMP

• Стандартное шасси типоразмера 1U для установки в 19-дюймовую стойку

• Доступен в 4-портовом исполнении

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

Радиочастотные входы:
Диапазон входных частот		от 5 МГц до 3000 МГц
Используемый динамический диапазон		от – 110 до +5 дБм (общий)
Уровень собственных шумов		-150 дБм/Гц типовой при мин. ослаблении -150 дБМ/Гц типовой при макс. ослаблении
Фазовый шум (наихудший случай на частоте 3 ГГц)		-80 дБц/Гц при отстройке 1 кГц -95 дБц/Гц при отстройке 100 кГц -125 дБц/Гц при отстройке 1 МГц
Максимальный безопасный уровень входного сигнала		+ 10 дБм
Входная развязка (с входа на вход)		45 дБ (минимум)
Входные потери на отражение		— 15 дБ (минимум)
Метрологические характеристики:
Погрешность измерения амплитуды		± 0,5 дБ (при 25°C)¹ ± 1,0 дБ (от 0 до 40°C)
Погрешность измерения частоты		± 2.6 х 10⁻⁶ (с внутренним опорным генератором) или определяется внешним опорным генератором
Разрешающая способность по частоте		1 Гц
Ширина полосы пропускания		от 1 Гц до 15 МГц
Полоса обзора		до 220 МГц
Побочные:
изображения:		< -55 дБц (типовое значение)
помехи дискретизации:		< -55 дБц (типовое значение)
смещения постоянной составляющей:		< -30 дБц (типовое значение)
Усреднение:		до 255 результатов
Скорость измерения:
в диапазоне 500 МГц, при ширине полосы пропускания 1 МГц		200 мс
в диапазоне 200 МГц, при ширине полосы пропускания 30 кГц		630 мс
в диапазоне 80 МГц, при ширине полосы пропускания 100 кГц		170 мс
в диапазоне 3,5 МГц, при ширине полосы пропускания 8 кГц		90 мс
Прочие характеристики:
Вход опорного генератора:	10 МГц, от -5 дБм до +13 дБм
Интерфейс управления	TCP/IP API, SNMP, HTTP
Требования к электропитанию	120/240 В переменного тока, 50/60 Гц, 25 Вт
Диапазон рабочих температур	от 0 до 40°C

calian_Decimator D3.pdf [491 kb]
