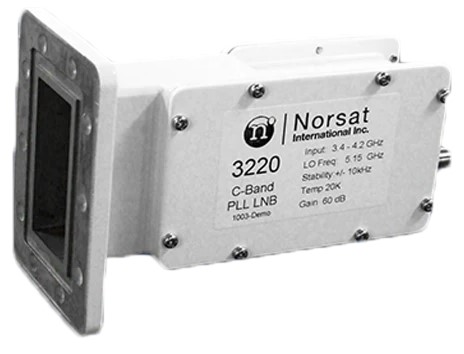

Малошумящий усилитель МШУ/МШПР LNB Norsat 3000X C-Band Single-Band PLL LNB Series
Отправить запрос на коммерческое предложение прямо сейчас

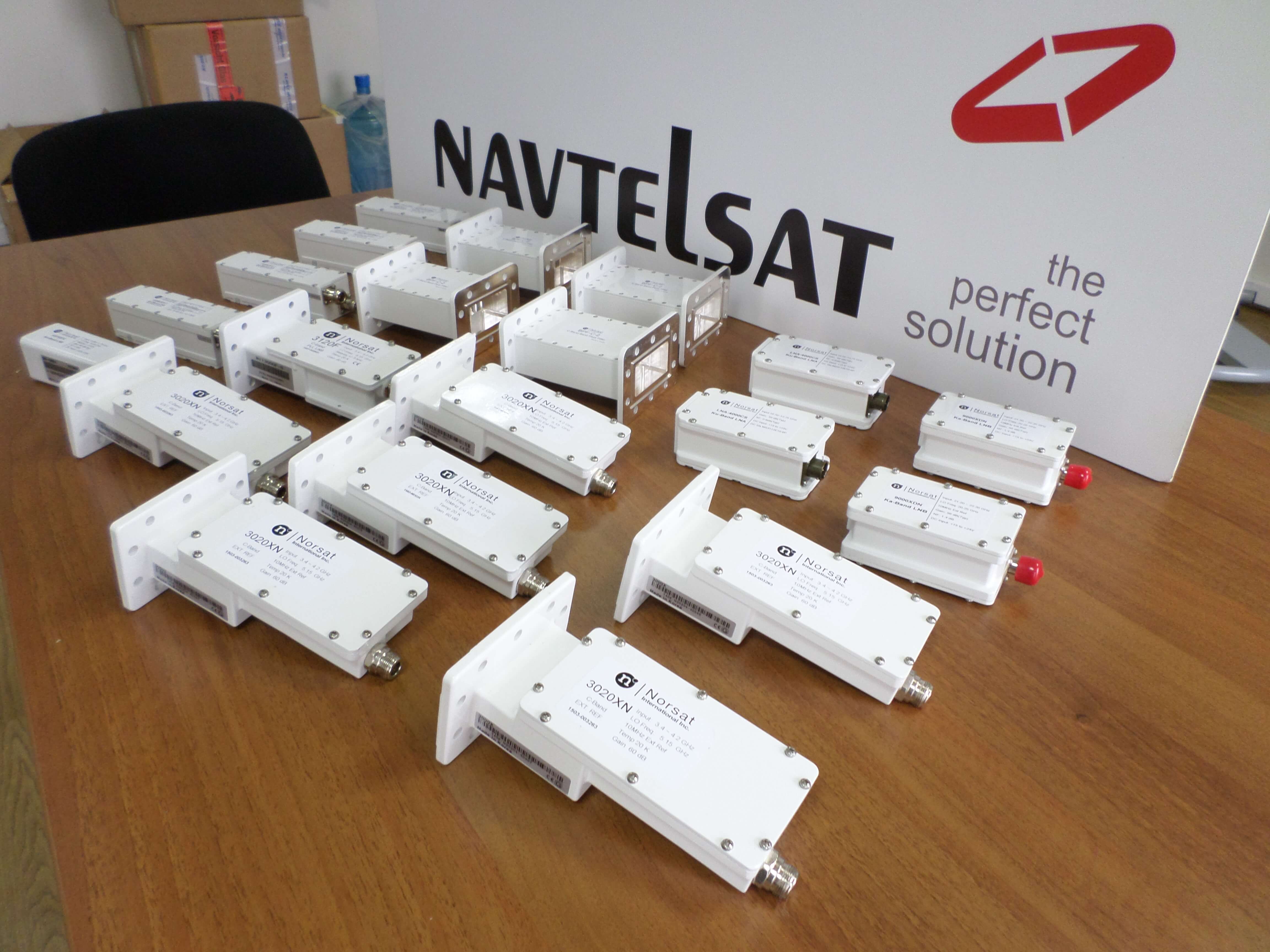

У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже сотен наименований LNB производства Norsat и имеет богатый опыт в данном направлении.
Для правильного выбора модели, ознакомьтесь с описанием и брошюрой, таблицей в разделе характеристики или в слайдере фотогалереи на данную модель. Вы всегда можете позвонить нам по телефону, написать на email, а также отправить запрос на консультацию или попросить перезвонить Вам, кликнув на соответствующие кнопки ниже и вызвав форму обратной связи.
- Производитель
- Norsat
- Диапазон
- C
- Тип оборудования
- LNB

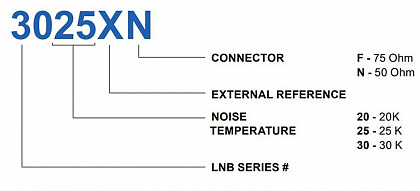

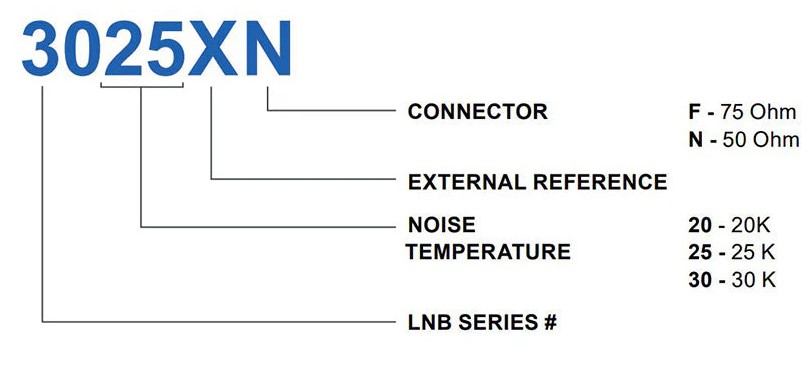

МШУ/LNB cерии Norsat 3000X C-Band Single-Band PLL LNB предназначены для усиления сигналов в диапазоне С (3400-4200МГц). В серию Norsat 3000X C-Band Single-Band PLL LNB входят следующие модели LNB с внешней накачкой (ext 10MHz ref), отличающиеся параметрами , шумовой температуры и типом выходного интерфейса (F или N):
- Norsat 3020XF C-Band Single-Band PLL LNB (3.400-4.200 ГГц; 20K; F type)
- Norsat 3020XN C-Band Single-Band PLL LNB (3.400-4.200 ГГц; 20K; N type)
- Norsat 3025XF C-Band Single-Band PLL LNB (3.400-4.200 ГГц; 25K; F type)
- Norsat 3025XN C-Band Single-Band PLL LNB (3.400-4.200 ГГц; 25K; N type)
- Norsat 3030XF C-Band Single-Band PLL LNB (3.400-4.200 ГГц; 30K; F type)
- Norsat 3030XN C-Band Single-Band PLL LNB (3.400-4.200 ГГц; 30K; N type)
| KEY SPECIFICATIONS | |
|---|---|
| band | C-Band |
| external ref freq | 10 MHz (sine-wave), - 10 to 0 dBm |
| input frequency band 1 | 3.40 - 4.20 GHz |
| LO frequency 1 | 5.15 GHz |
| LO stability | 20K |
| LO type | EXT |
| noise figure max | 25K |
| noise figure typ | 20K |
| number of onboard LOs | Single-Band |
| output frequency band 1 | 950 - 1750 MHz |
| Product Revision | C |
| RF SPECIFICATIONS | |
|---|---|
| conversion gain max | 70 dB |
| conversion gain min | 55 dB |
| conversion gain typ | 65 dB |
| Gain Flatness (over full band) | ≤ 6 dB p-p max. |
| input VSWR | 2.2 : 1 max. |
| output P1dB | + 9 dBm min. |
| output VSWR | 2.2 : 1 max. |
| phase noise 100kHz offset max | Depends on External Reference |
| phase noise 10kHz offset max | Depends on External Reference |
| phase noise 1kHz offset max | Depends on External Reference |
| ELECTRICAL SPECIFICATIONS | |
|---|---|
| current consumption | 250 mA max. |
| power requirements | +12 to +24V DC |
| INTERFACE SPECIFICATIONS | |
|---|---|
| IF connector | F-Connector |
| RF input connector | CPR 229G waveguide grooved |
| ENVIRONMENTAL SPECIFICATIONS | |
|---|---|
| temperature operational | -40 to +60°C |
| temperature storage | -50 to +70°C |
| PHYSICAL SPECIFICATIONS | |
|---|---|
| product height | 72 mm |
| product length | 160 mm |
| product weight | 0.5 kg |
| product width | 100 mm |
