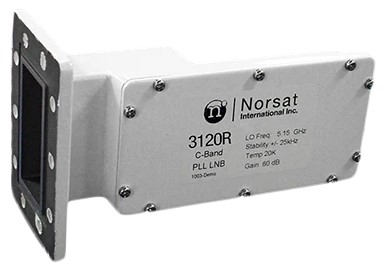

Малошумящий усилитель МШУ/МШПР LNB Norsat 3000R C-Band Single-Band PLL LNB Series
Отправить запрос на коммерческое предложение прямо сейчас
У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже сотен наименований LNB производства Norsat и имеет богатый опыт в данном направлении.
Для правильного выбора модели, ознакомьтесь с описанием и брошюрой, таблицей в разделе характеристики или в слайдере фотогалереи на данную модель. Вы всегда можете позвонить нам по телефону, написать на email, а также отправить запрос на консультацию или попросить перезвонить Вам, кликнув на соответствующие кнопки ниже и вызвав форму обратной связи.
- Производитель
- Norsat
- Диапазон
- C
- Тип оборудования
- LNB

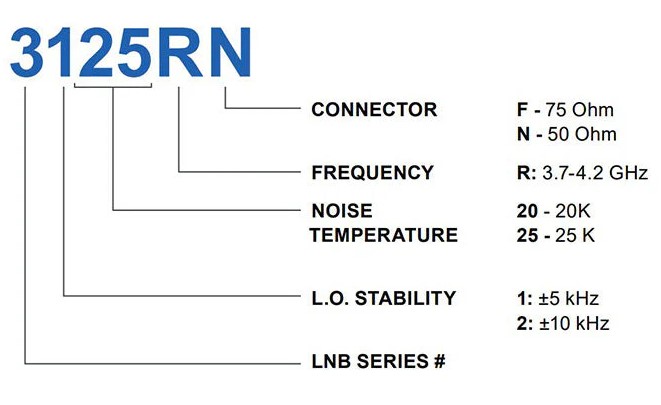

МШУ/LNB cерии Norsat 3000R C-Band Single-Band PLL LNB предназначены для усиления сигналов в диапазоне С (3700-4200МГц). В серию Norsat 3000R C-Band Single-Band PLL LNB входят следующие модели LNB, отличающиеся параметрами стабильности частоты гетеродина и типом выходного интерфейса (F или N):
- Norsat 3120RF C-Band Single-Band PLL LNB (3.700-4.200 ГГц; +/- 5 kHz; F type)
- Norsat 3120RN C-Band Single-Band PLL LNB (3.700-4.200 ГГц; +/- 5 kHz; N type)
- Norsat 3225RF C-Band Single-Band PLL LNB (3.700-4.200 ГГц; +/- 10 kHz; F type)
- Norsat 3225RN C-Band Single-Band PLL LNB (3.700-4.200 ГГц; +/- 10 kHz; N type)
| KEY SPECIFICATIONS | |
|---|---|
| band | C-Band |
| input frequency band 1 | 3.70 - 4.20 GHz |
| LO frequency 1 | 5.15 GHz |
| LO stability | ±5 kHz |
| LO type | PLL |
| noise figure max | 25K |
| noise figure typ | 20K |
| number of onboard LOs | Single-Band |
| output frequency band 1 | 950 - 1450 MHz |
| Product Revision | C |
| RF SPECIFICATIONS | |
|---|---|
| conversion gain max | 70 dB |
| conversion gain min | 55 dB |
| conversion gain typ | 60 dB |
| Gain Flatness (over full band) | ≤ 4 dB p-p max. |
| input VSWR | 2.5 : 1 max. |
| output P1dB | + 8 dBm min. |
| output VSWR | 2.2 : 1 max. |
| phase noise 100kHz offset max | -93 dBc/Hz |
| phase noise 10kHz offset max | -83 dBc/Hz |
| phase noise 1kHz offset max | -73 dBc/Hz |
| ELECTRICAL SPECIFICATIONS | |
|---|---|
| power requirements | +12 to +24V DC |
| INTERFACE SPECIFICATIONS | |
|---|---|
| IF connector | F-Connector |
| RF input connector | CPR 229G waveguide grooved |
| ENVIRONMENTAL SPECIFICATIONS | |
|---|---|
| IP rating | IP 67 |
| temperature operational | -40 to +60°C |
| temperature storage | -40 to +80°C |
| PHYSICAL SPECIFICATIONS | |
|---|---|
| product height | 70 mm |
| product length | 180 mm |
| product weight | 0.575 kg |
| product width | 100 mm |
