Малошумящий усилитель МШУ/МШПР LNB Norsat 3000 C-Band Single-Band PLL LNB Series
Отправить запрос на коммерческое предложение прямо сейчас
У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже сотен наименований LNB производства Norsat и имеет богатый опыт в данном направлении.
Для правильного выбора модели, ознакомьтесь с описанием и брошюрой, таблицей в разделе характеристики или в слайдере фотогалереи на данную модель. Вы всегда можете позвонить нам по телефону, написать на email, а также отправить запрос на консультацию или попросить перезвонить Вам, кликнув на соответствующие кнопки ниже и вызвав форму обратной связи.
- Производитель
- Norsat
- Диапазон
- C
- Тип оборудования
- LNB
МШУ/LNB cерии Norsat 3000 C-Band Single-Band PLL LNB предназначены для усиления сигналов в диапазоне С (3400-4200 МГц). В серию Norsat 3000 C-Band Single-Band PLL LNB входят следующие модели LNB, отличающиеся параметрами стабильности частоты гетеродина, шумовой температурой, рабочими частотами и типом выходного интерфейса (F или N):

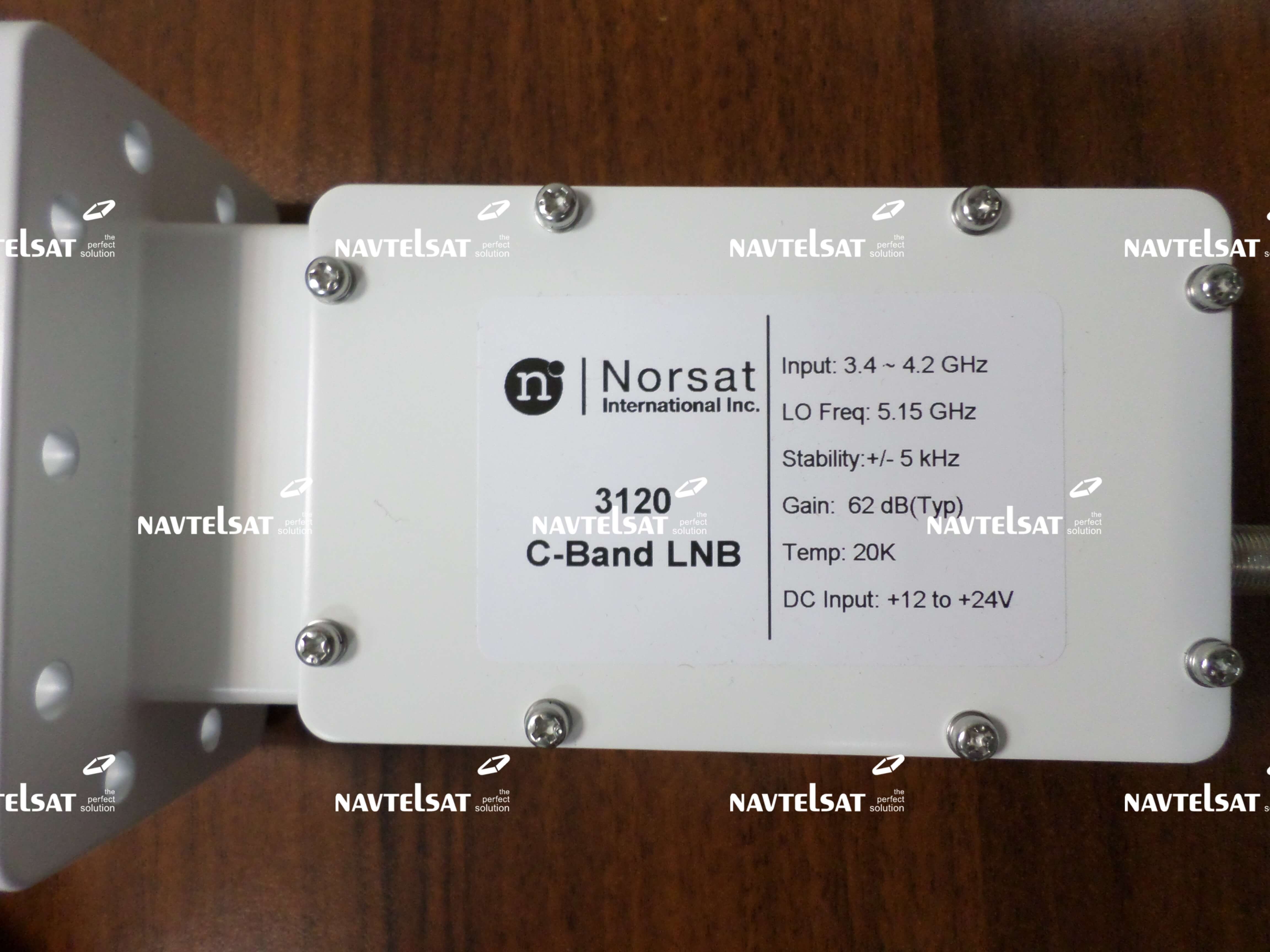

- Norsat 3120 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 5 kHz; 20K)
- Norsat 3125 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 5 kHz; 25K)
- Norsat 3130 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 5 kHz; 30K)

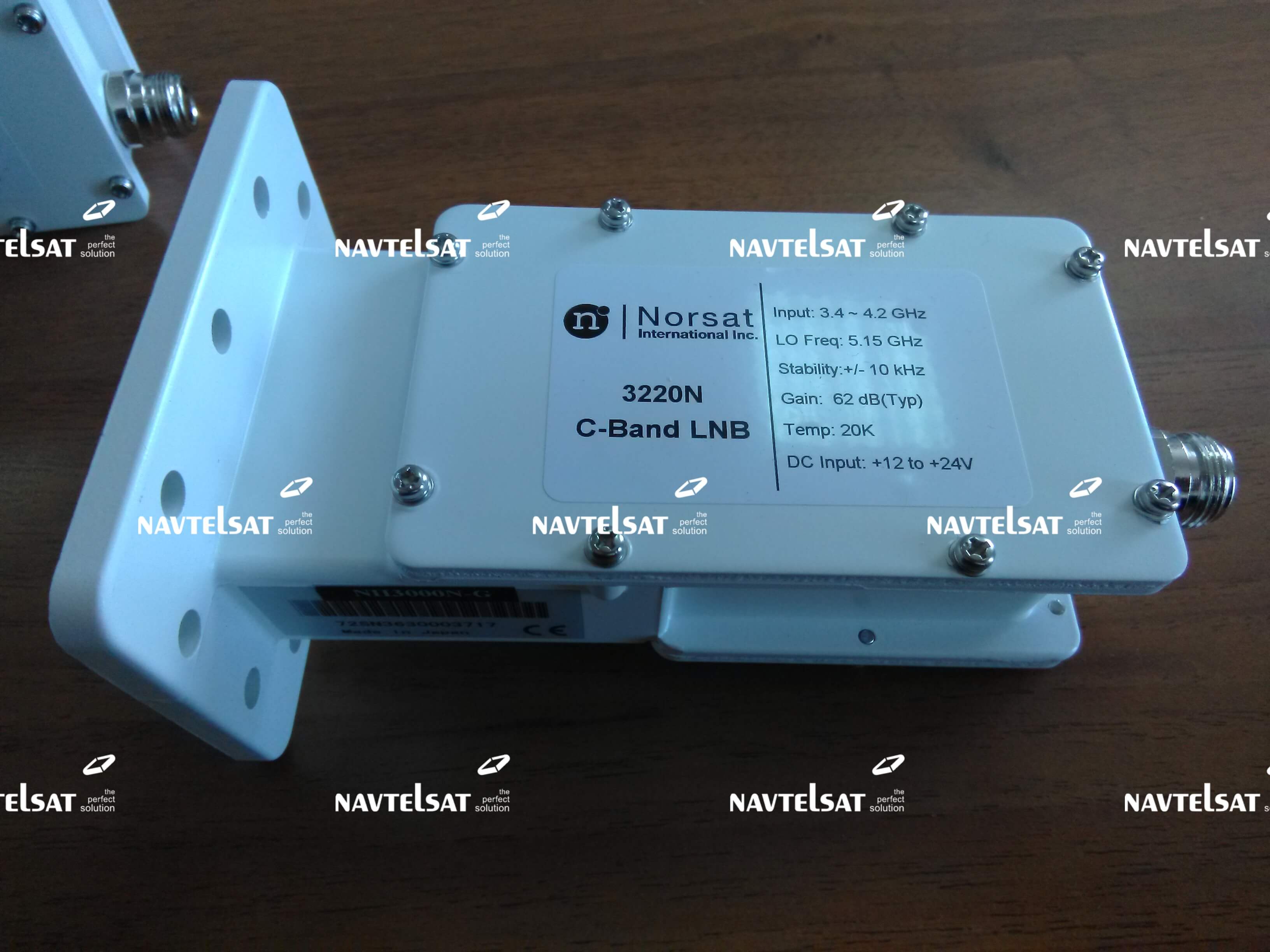

- Norsat 3220 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 10 kHz; 20K)
- Norsat 3225 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 10 kHz; 25K)
- Norsat 3230 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 10 kHz; 30K)
- Norsat 3420 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 2 kHz; 20K)
- Norsat 3425 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 2 kHz; 25K)
- Norsat 3430 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 2 kHz; 30K)
- Norsat 3520 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 25 kHz; 20K)
- Norsat 3525 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 25 kHz; 25K)
- Norsat 3530 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 25 kHz; 30K)
- Norsat 3620 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 3 kHz; 20K)
- Norsat 3625 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 3 kHz; 25K)
- Norsat 3630 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 3 kHz; 30K)
- Norsat 3820 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 4 kHz; 20K)
- Norsat 3825 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 4 kHz; 25K)
- Norsat 3830 C-Band Single-Band PLL LNB (3.40-4.20 ГГц; +/- 4 kHz; 30K)
| KEY SPECIFICATIONS | |
|---|---|
| band | C-Band |
| input frequency band 1 | 3.40 - 4.20 GHz |
| LO frequency 1 | 5.15 GHz |
| LO stability | ±5 kHz |
| LO type | PLL |
| noise figure max | 24K |
| noise figure typ | 20K |
| number of onboard LOs | Single-Band |
| output frequency band 1 | 950 - 1750 MHz |
| Product Revision | E |
| RF SPECIFICATIONS | |
|---|---|
| conversion gain max | 70 dB |
| conversion gain min | 55 dB |
| conversion gain typ | 62 dB |
| Gain Flatness (over full band) | ≤ 6 dB p-p max. |
| input VSWR | 2.2 : 1 max. |
| output P1dB | + 9 dBm min. |
| output VSWR | 2.5 : 1 max. |
| phase noise 100kHz offset max | -95 dBc/Hz |
| phase noise 10kHz offset max | -85 dBc/Hz |
| phase noise 1kHz offset max | -80 dBc/Hz |
| ELECTRICAL SPECIFICATIONS | |
|---|---|
| current consumption | 250 mA max. |
| power requirements | +12 to +24V DC |
| INTERFACE SPECIFICATIONS | |
|---|---|
| IF connector | F-Connector |
| RF input connector | CPR 229G waveguide grooved |
| ENVIRONMENTAL SPECIFICATIONS | |
|---|---|
| temperature operational | -40 to +60°C |
| temperature storage | -40 to +80°C |
| PHYSICAL SPECIFICATIONS | |
|---|---|
| product height | 99 mm |
| product length | 145 mm |
| product weight | 0.5 kg |
| product width | 70 mm |
