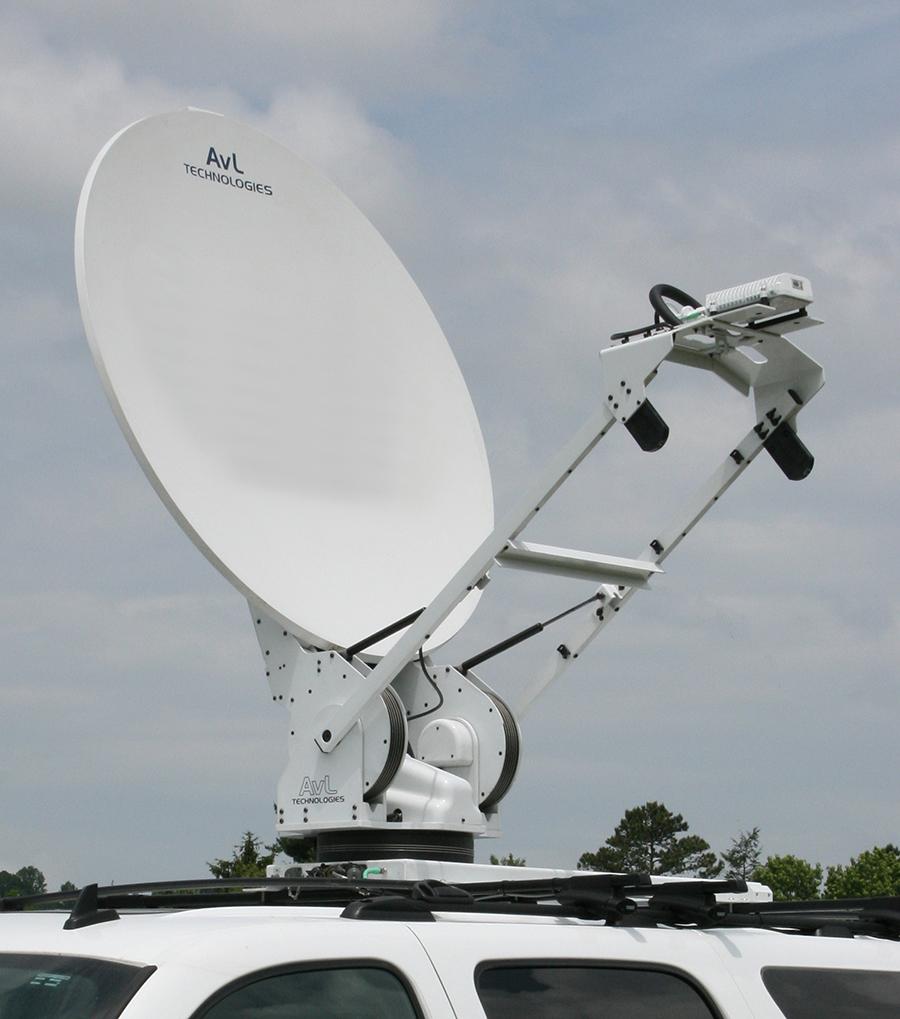

Что такое спутниковые антенны и терминалы Driveaway?

Терминал может самостоятельно навестись на нужный спутник и начать передачу и прием данных, что значительно сокращает время установки и потребность в технических специалистах на месте. Эти терминалы прочны и устойчивы к атмосферным воздействиям, способны выдерживать суровые условия окружающей среды, такие как сильная жара, холод, ветер и дождь. Разработанные как для стационарной работы, так и для работы в режиме паузы, некоторые усовершенствованные модели могут даже обеспечивать связь во время движения автомобиля, хотя большинство из них предназначены для развертывания после остановки автомобиля. Это делает их невероятно полезными для полевых групп, которым необходима быстрая готовность к связи без сложностей внешней установки.

Эти терминалы поддерживают широкий спектр современных услуг передачи данных, включая потоковую передачу HD-видео, VoIP-связь, защищенную передачу данных и широкополосный доступ в Интернет. Работая в популярных диапазонах спутниковых частот, таких как Ku-диапазон, Ka-диапазон, они обеспечивают высокоскоростную связь с низкой задержкой практически из любого места. Таким образом, спутниковые терминалы Driveaway являются ключевым элементом обеспечения непрерывности работы там, где традиционные сети связи либо недоступны, либо ненадежны. Встроенная автоматизация, мобильность и надежность делают спутниковые терминалы Driveaway важнейшим компонентом мобильного коммуникационного инструментария любой организации, особенно когда операции требуют подключения в режиме реального времени в сложных или непредсказуемых условиях.

Основные компоненты терминалов типа Driveaway

Передвижные спутниковые терминалы разработаны с использованием высокопроизводительного оборудования и интеллектуальных систем управления, что обеспечивает быструю установку и бесперебойную работу в самых сложных условиях. Каждый компонент играет важную роль в обеспечении бесперебойной высокоскоростной спутниковой связи, даже когда система установлена ​​на движущемся или стационарном транспортном средстве.

Антенная подсистема: В основе каждого передвижного спутникового терминала лежит его антенная подсистема, отвечающая за установление физической связи со спутником. В этих системах обычно используются параболические отражательные антенны, известные своим высоким коэффициентом усиления и точностью, или плоские фазированные антенные решетки, которые представляют собой более компактную и низкопрофильную альтернативу, подходящую для аэродинамической установки на транспортном средстве. Размеры антенн обычно варьируются от 0,75 до 2,4 метров в диаметре, обеспечивая гибкость в зависимости от требуемой полосы пропускания, области применения и типа транспортного средства. Одной из определяющих особенностей портативных систем является технология автоматического наведения и захвата, которая позволяет антенне автоматически фиксироваться на спутнике без ручной настройки. Эта возможность значительно сокращает время развертывания и минимизирует необходимость присутствия обученного персонала на месте. Независимо от того, остановлено ли транспортное средство для прямой трансляции или создается центр управления в чрезвычайных ситуациях, антенная подсистема обеспечивает надежный захват спутниковой связи с минимальным вмешательством.

Радиочастотная часть: Модуль радиочастотной (РЧ) электроники необходим для передачи и приема спутниковых сигналов. Он состоит из повышающего преобразователя (BUC), который преобразует низкочастотные сигналы от модема в более высокие частоты, подходящие для спутниковой связи, и малошумящего понижающего преобразователя (LNB), который усиливает и преобразует входящие высокочастотные спутниковые сигналы в низкочастотные сигналы для демодуляции. Эти компоненты соединены между собой волноводами или коаксиальными кабелями, обеспечивая целостность сигнала на всем пути передачи. Терминалы Driveaway поддерживают широкий диапазон частот, включая Ku-диапазон, Ka-диапазон, что позволяет им работать в различных спутниковых сетях. РЧ-модуль оптимизирован для низкой задержки и высокой пропускной способности данных, что делает его подходящим для приложений реального времени, таких как потоковая передача HD-видео, VoIP и безопасная передача данных.

Спутниковый модем: Этот компонент отвечает за модуляцию, демодуляцию, обработку сигнала и коррекцию ошибок, необходимые для чистой и надежной связи. Усовершенствованные модемы, используемые в системах для удаленного доступа, поддерживают современные методы модуляции, такие как DVB-S2X, одноканальный режим на несущую (SCPC) и множественный доступ с временным разделением (TDMA). Кроме того, эти системы обеспечивают функции безопасной сети, включая шифрование данных, VPN-туннелирование и настройку брандмауэра, что делает их подходящими для использования в важных приложениях в военных и государственных операциях. Блок обработки базовой полосы также может включать функции QoS (качество обслуживания) для приоритезации критически важного трафика и обеспечения стабильной работы.

Система управления (Контроллер): Отличительной особенностью передвижных спутниковых терминалов является наличие интеллектуальной системы управления, которая автоматизирует многие сложные операции. Это включает в себя развертывание антенн, отслеживание и диагностику неисправностей. Система управления обычно предлагает графический пользовательский интерфейс (GUI), доступный через сенсорный экран на борту транспортного средства, удаленный ноутбук или мобильное приложение, что упрощает функции мониторинга и управления. Встроенные функции, такие как автоматическое развертывание, автоматическое отслеживание, мониторинг уровня сигнала и диагностика в реальном времени, позволяют пользователям эффективно управлять системой спутниковой связи без необходимости глубоких технических знаний. Эти интеллектуальные системы управления особенно важны в приложениях, требующих оперативного реагирования, обеспечивая быструю настройку и автономную работу в различных полевых условиях.

Преимущества терминалов типа Driveaway

Быстрое и автоматическое развертывание: Одним из наиболее значительных преимуществ передвижных спутниковых терминалов Driveaway является их быстрый, автоматизированный механизм развертывания. Эти системы разработаны для активации одним касанием или нажатием кнопки: антенна механически разворачивается с крыши автомобиля и автоматически наводится на целевой спутник. Эта функция автоматического захвата обеспечивается интегрированными системами GPS, компаса и инклинометра, которые вычисляют положение спутника и соответствующим образом корректируют азимут, угол места и поляризацию антенны. В результате достигается практически мгновенная готовность к спутниковой связи, что особенно важно в таких сценариях, как реагирование на чрезвычайные ситуации, прямые трансляции новостей или военные полевые операции. Автоматизация значительно сокращает время установки и исключает зависимость от высококвалифицированного персонала, что делает систему удобной для нетехнических операторов.

Интеграция на транспортные средства: Терминалы Driveaway интегрируются непосредственно на крышу автомобильных транспортных средств, таких как передвижные телестанции, командно-контрольные внедорожники, машины скорой помощи, военные грузовики и подразделения реагирования на стихийные бедствия. Эта полупостоянная или постоянная установка гарантирует, что терминал всегда готов к развертыванию без необходимости распаковки или ручной сборки. Благодаря низкопрофильной аэродинамической конструкции эти терминалы не только защищены от непогоды, но и безопасны для движения на высоких скоростях, позволяя транспортным средствам добираться до зон развертывания и обратно без демонтажа системы спутниковой связи. Конструкция обеспечивает минимальное сопротивление ветру, снижение расхода топлива и защиту от воздействия окружающей среды, таких как дождь, ветер и мусор.

Подключение в режиме реального времени: Спутниковые терминалы Driveaway созданы для обеспечения высокопроизводительного подключения в режиме реального времени независимо от рельефа местности или расстояния до наземных сетей. Эти системы предлагают широкополосный спутниковый интернет, защищенную VoIP-связь, VPN-подключение и потоковую передачу видео HD/UHD, что делает их идеальными для критически важных задач, требующих прямой трансляции, координации действий или обмена данными в режиме реального времени. Возможность устанавливать двустороннюю спутниковую связь из удаленных или автономных мест дает пользователям уверенность в проведении операций даже в районах, пострадавших от стихийных бедствий или отключений инфраструктуры. Такое стабильное и надежное подключение особенно ценится в военных операциях, службах экстренной медицинской помощи и мобильной журналистике.

Прочная конструкция: Терминалы спутниковой связи Driveaway SATCOM разработаны с использованием прочных корпусов и компонентов, способных выдерживать суровые условия окружающей среды и механические воздействия. Эти системы протестированы в соответствии со спецификациями MIL-STD (военный стандарт) на ударопрочность, вибрацию и экстремальные температуры, и часто соответствуют классу защиты IP (степень защиты от проникновения влаги), подтверждающему устойчивость к воде, пыли и влажности. Независимо от того, едете ли вы по пересеченной местности, работаете в условиях пустынной жары, испытываете ли высокий уровень холода или едете по залитым дождем дорогам, эти терминалы продолжают надежно функционировать. Их герметичные корпуса, антикоррозийные материалы и виброизолированные крепления обеспечивают бесперебойную работу как во время транспортировки, так и во время развертывания.

Совместимость с различными спутниковыми сетями: Современные спутниковые терминалы Driveaway разработаны таким образом, чтобы быть независимыми от сети, то есть совместимыми с различными спутниковыми группировками на разных орбитах и ​​в разных частотных диапазонах. Это включает доступ к геостационарным спутникам (GEO) от таких провайдеров, как Intelsat, SES и Eutelsat, а также к низкоорбитальным (LEO) спутниковым группировкам, таким как Starlink и OneWeb, при условии, что антенна поддерживает функции слежения за низкоорбитальными спутниками. Эта совместимость гарантирует пользователям возможность выбора наиболее оптимального спутникового сервиса на основе задержки, полосы пропускания и зоны покрытия. Некоторые передовые системы предлагают поддержку двух диапазонов (Ku/Ka) или даже многоорбитальную функциональность, обеспечивая плавное переключение между сетями в зависимости от требований миссии или загруженности сети. В совокупности эти функции делают спутниковые терминалы Driveaway незаменимым инструментом для мобильной, надежной и высокоскоростной спутниковой связи.

Применение терминалов типа Driveaway

Экстренное реагирование и ликвидация последствий стихийных бедствий: Передвижные спутниковые терминалы играют решающую роль в сценариях реагирования на чрезвычайные ситуации, особенно когда стихийные бедствия, такие как землетрясения, наводнения, ураганы или лесные пожары, повреждают или разрушают наземную коммуникационную инфраструктуру. В таких ситуациях возможность быстрого восстановления связи жизненно важна для координации спасательных и восстановительных работ. Эти терминалы устанавливаются на транспортных средствах экстренных служб и могут быть развернуты в течение нескольких минут для обеспечения широкополосного доступа в Интернет, VoIP-связи и безопасной передачи данных в пострадавших районах. Службы экстренного реагирования, неправительственные организации (НПО) и государственные агентства по оказанию помощи при стихийных бедствиях используют их для связи с региональными командными центрами, обмена обновлениями в режиме реального времени и доступа к спутниковым снимкам и данным ГИС. Это обеспечивает эффективное распределение ресурсов и принятие решений, спасающих жизни, на основе актуальной информации с места событий.

Телевещание и журналистика: В быстро меняющемся мире журналистики мобильные спутниковые терминалы являются незаменимыми инструментами для прямых трансляций из удаленных или мобильных мест. Будь то освещение политических кампаний, международных спортивных событий, стихийных бедствий или экстренных новостей, новостные агентства полагаются на установленные на транспортных средствах системы спутниковой связи для передачи видеопотоков высокого разрешения в режиме реального времени своим сетям. Телевизионные съемочные группы размещают эти терминалы в своих фургонах для электронной съемки новостей (ENG), что позволяет журналистам транслировать видео в прямом эфире, загружать отснятый материал и проводить удаленные интервью непосредственно с места событий, независимо от наличия сотовой связи. Эти системы обеспечивают бесперебойное высокоскоростное соединение, гарантируя надежную работу даже в условиях перегруженности сети или отсутствия доступа к интернету.

Военная и тактическая связь: Для воинских подразделений, действующих во враждебных или отдаленных районах, передвижные терминалы спутниковой связи имеют решающее значение для поддержания непрерывной связи. Эти системы обеспечивают надежную и безопасную передачу голоса, видео и данных для операций управления и контроля, полевой связи и передачи данных в режиме реального времени в рамках разведывательных, наблюдательных и рекогносцировочных операций. Устанавливаемые на тактические машины, бронетранспортеры и мобильные командные пункты, эти терминалы позволяют военным группам создавать мобильные коммуникационные центры в любом месте дислокации. Благодаря поддержке зашифрованной связи, технологиям защиты от помех и интеграции с сетями военного класса, передвижные терминалы способствуют повышению ситуационной осведомленности, быстрому принятию решений и оперативному успеху.

Правительственные и силовые структуры: Государственные учреждения и министерства внутренней безопасности используют передвижные спутниковые терминалы для поддержания безопасной и надежной связи во время важных событий и критически важных операций. Эти терминалы часто устанавливаются на мобильных командных пунктах, используемых полицией, пограничной службой или силами национальной безопасности, и развертываются во время визитов высокопоставленных лиц, протестов, общественных собраний или трансграничных миссий по наблюдению. Возможность мгновенного установления широкополосного соединения на местах обеспечивает бесперебойную координацию между штаб-квартирой и оперативными сотрудниками на местах. Эти системы поддерживают видеонаблюдение в режиме реального времени, распознавание номерных знаков и безопасный обмен данными, что позволяет оперативно и скоординированно реагировать на меняющиеся угрозы безопасности или чрезвычайные ситуации.

Нефтегазовая и горнодобывающая промышленность: Дистанционные полевые работы в нефтегазовой и горнодобывающей отраслях часто проводятся в географически изолированных районах, удаленных от традиционных сетей связи. Передвижные спутниковые терминалы обеспечивают надежное и мобильное решение для связи инженеров, геологов и полевых операторов, которым необходим доступ в режиме реального времени к корпоративным системам, облачным базам данных и инструментам удаленной диагностики. Установленные на служебных автомобилях и транспортных средствах для полевых работ, эти терминалы позволяют осуществлять мониторинг буровых установок в режиме реального времени, наблюдение за трубопроводами, телеметрию оборудования и составление отчетов о соответствии экологическим нормам. Они поддерживают критически важные функции, такие как регистрация данных, видеоконференции и отслеживание активов на основе IoT, тем самым повышая эффективность и безопасность работы в сложных промышленных условиях.

Будущие тенденции в сфере спутниковых терминалов Driveaway

Интеграция с низкоорбитальными спутниковыми группировками: одним из наиболее значимых трендов, определяющих будущее передвижных спутниковых терминалов, является интеграция с низкоорбитальными (LEO) спутниковыми группировками, такими как Starlink, OneWeb и Amazon Kuiper. Эти спутниковые сети нового поколения обеспечивают значительно меньшую задержку и более высокую пропускную способность данных по сравнению с традиционными геостационарными системами. Для мобильных терминалов это означает потоковую передачу видео в реальном времени, оперативное дистанционное управление и связь с низкой задержкой практически из любого места. По мере расширения совместимости с LEO, терминалы, устанавливаемые на транспортные средства, будут все чаще поддерживать настоящую широкополосную мобильность, открывая новые возможности для пользователей в оборонной сфере, телевещании, телемедицине и ликвидации последствий стихийных бедствий.

Гибридные спутниковые решения: отрасль движется к конвергентным коммуникационным платформам, которые интеллектуально объединяют несколько технологий связи, а именно спутниковую связь, сотовую связь и сети Wi-Fi. Эти гибридные спутниковые системы динамически переключаются между доступными сигналами, обеспечивая бесперебойную связь даже в условиях частичного или переключенного подключения. Например, новостной фургон в городской зоне может использовать 5G или Wi-Fi, но при перемещении в отдаленную зону система может автоматически переключиться на спутниковую связь без разрыва соединения. Эта тенденция значительно повышает надежность, минимизирует время простоя и улучшает операционную эффективность, особенно для пользователей, которым необходим постоянный доступ в Интернет в движении.

Искусственный интеллект и интеллектуальные антенны: использование искусственного интеллекта и машинного обучения совершает революцию в том, как мобильные спутниковые терминалы захватывают и отслеживают спутники. Антенны с автоматическим отслеживанием на основе ИИ могут принимать интеллектуальные решения для оптимизации мощности сигнала, корректировки углов луча в режиме реального времени и компенсации движения или факторов окружающей среды, таких как ветер, вибрация или изменения рельефа местности. Эти интеллектуальные системы значительно сокращают необходимость ручной настройки, повышая скорость развертывания и снижая требования к обучению полевого персонала. Кроме того, предиктивная аналитика может использоваться для планирования технического обслуживания, мониторинга состояния системы и автоматической корректировки параметров передачи для максимальной эффективности канала связи.

Уменьшение габаритов благодаря антенным решеткам с электронным управлением (ESA): Еще одним важным нововведением является переход к низкопрофильным плоским антеннам с использованием технологии антенных решеток с электронным управлением (ESA). В отличие от традиционных параболических тарелок, антенны ESA не имеют движущихся частей и могут электронным способом управлять направлением луча для поддержания спутниковой связи. Эти изящные, компактные системы обладают лучшей аэродинамикой и незаметностью при установке на транспортные средства, что делает их идеальными для военных, разведывательных и тайных операций, где визуальная незаметность имеет ключевое значение. Кроме того, их малый вес и упрощенная механическая конструкция снижают затраты на установку и техническое обслуживание, а также обеспечивают гибкость интеграции с сетями спутников следующего поколения в диапазонах Ku, Ka и даже LEO.

Передвижные спутниковые терминалы представляют собой важнейшую опору инфраструктуры мобильной связи, особенно в ситуациях, когда скорость, надежность и адаптивность имеют первостепенное значение. От служб экстренного реагирования в зонах бедствий до воинских частей в неблагоприятных условиях и съемочных групп, ведущих прямые репортажи с места событий, эти установленные на транспортных средствах системы спутниковой связи обеспечивают доступ к высокоскоростному, безопасному и надежному интернет-соединению в любое время и в любом месте. Их ценность заключается в способности преодолевать коммуникационные барьеры, когда наземные сети недоступны, разрушены или просто находятся вне зоны досягаемости. Передвижные терминалы будут становиться все более интеллектуальными и универсальными, более доступными и простыми в развертывании, что сделает их незаменимым инструментом для обеспечения связи в современную эпоху. Поскольку отрасли и правительства все больше полагаются на мобильную связь в режиме реального времени, передвижные системы спутниковой связи останутся краеугольным камнем стратегий обеспечения связи в полевых условиях по всему миру.

>>>
