РАЗРАБОТКА: ПЛАТФОРМА AvL 1216Ka-11
Особенностью данной разработки является размещение зеркала антенны 1,2 м c дополнительной подготовкой рефлектора для работы в Ка - на позиционер, рассчитанный для больших диаметров зеркал. В результате такого решения резко повышается эффективность работы зеркала при больших ветровых нагрузках, увеличивается точность наведения.
ОПИСАНИЕ ЭТАПОВ ВЫПОЛНЕНИЯ ПРОЕКТА
Постановка задачи |
Предложить антенну диаметром не более 1,2м для установки на мобильную платформу, обеспечивающую нулевой люфт при сильных порывах ветра и размещение ЛБВ усилителя мощности 175 Вт Ка диапазона (27,5-30,0 ГГц) весом до 40кг непосредственно на антенне. Обеспечить прием и передачу круговых и линеных поляризаций в Ка диапазоне с минимальным количеством переключений волноводных трактов. |
Обоснование задачи |
Важной задачей в области передачи высококачественного потокового видео в режиме реального времени с места событий является обеспечение передачи без потерь мощного сигнала на спутник. Потери мощности возникают в волноводных трактах, соединениях, не оптимальной настройке антенны на спутник, люфтах в позиционере в том числе при ветровых нагрузках. На небольшом отрезке волновода может потеряться до половины мощности в следствие затухания, поэтому экономически целесообразно размещать усилитель мощности как можно ближе к облучателю, так как стоимость усилителя в зависимости от выдаваемой мощности находится в экспоненциальной зависимости. |
Решение задачи |
При налиии жесткого требования размещения выскомощного и тяжелого (40кг) лампового усилителя Ка даиапазона (175Вт) непосредственно рядом с облучателем на антенне, а также требованию по отсутствию люфтов, возникающих в том числе из за парусности антенны - выбор производителя в общем то был предопределен. Эта компания AvL Technologies, выпускающая антенны на безынерционных позиционерах. Ранее мы сообщали, что сотрудники прошли обучение по на заводе AvL Technologies (Эшвилл, С. Каролина, США). Теперь же это позволяет решать задачи более высокого уровня, как например данная задача. |
Особенностью данной разработки является принцип размещения зеркала антенны 1,2 м c дополнительной подготовкой рефлектора для работы в Ка - на позиционер, рассчитанный для больших диаметров зеркал. В результате такого решения резко повышается эффективность работы зеркала при больших ветровых нагрузках, увеличивается точность наведения. В данной модификации применены датчики-резолверы, имеющие точность до 0,05 градуса. Благодаря гибкости платформы имеется возможность построения различных комбинаций переключаемых волноводных трактов для применения в профессиональных приложениях. Это дает возможность построения механизмов переключений между ортогональными портами фидов для обеспечения приема/передачи ортогональных поляризаций и при этом обеспечить non-stop live broadcasting без нужды перестройки антенны, что дает большие возможности для SNG пользователей. Мы применили новейший контроллер управления Research Concepts серии 4000. Такими антеннами можно управлять удаленно через защищенный канал IP из любой точки России и мира при полной автономности самого места установки. На данной антенне реализованы быстросъемные комбинации 2х портовых линейных с режимом моторизации и переключении волноводов H/V и 4х портовых круговых фидов круговой поляризации (RHCP/LHCP c возможностью переключения) для покрытия всех возможных видов ортогональных поляризаций существующих в диапазоне Ка.

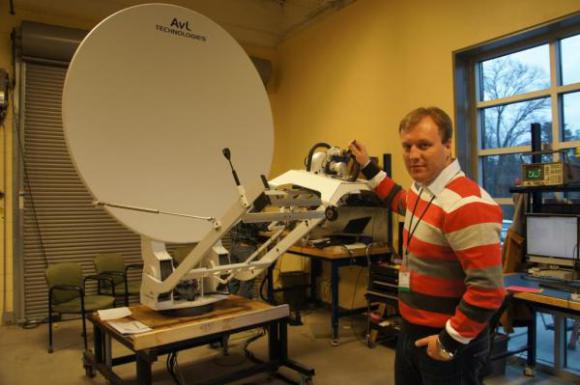

ПРОЦЕСС РАЗРАБОТКИ АНТЕННЫ AvL 1216Ka-11
Специалистами применялось компьютерное моделирование для наглядного определения параметров будущего антенного решения.
СПИСОК ОСНОВНЫХ ОСОБЕННОСТЕЙ ПЛАТФОРМЫ AvL 1216Ka-11
1. Размещение зеркала относительно малого диаметра 1,2м на позиционер, рассчитаный на относительно больший диаметр зеркала 2м
2. Применение резолверов в качестве сенсоров на азимутальной и угломестной осях для повышения точности позиционирования до 0.05 градуса
3. Артикуляция антенной тяги для возможности размещения быстросъемных облучателей круговых и линейных поляризаций
4. Усиление антенной тяги - применение большего количества слоев углепластика для повышения прочности конструкции и размешению усилителя мощности весом до 40кг непосредственно рядом с облучателем
5. Применение быстросъемных волноводных соединенийдля оперативной замены разных облучателей.
6. Разработка и применение 4х портового облучателя круговой поляризации для возможности приема и передачи всех возможных комбинаций данного вида поляризаций и волноводных переключателей для коммутирования выхода усилителя мощности с тем или иным портом облучателя.
7. Размещение контроллера управления непосредственно на антенне с управлением через Ethernet, что обуславливает только один Ethernet кабель, идущий от антенны, а не "связку" кабелей управления, а также глобальность управления антенной из любой точки мира.
