РАЗРАБОТКА: АНТЕННА AvL 1688-12 SLIDE-O-MATIC
Антенна позволяет работать в диапазонах L/C/Ku/Ka, обеспечивая прием круговых ортогональных (правой, левой) поляризаций в заявленных диапазонах частот, а также линейных ортогональных (вертикальной, горизонтальной) поляризаций, кроме L- диапазона; передачу круговых ортогональных (правой, левой) в С - диапазоне частот, линейных ортогональных (вертикальной, горизонтальной) поляризаций в Ku диапазоне частот.
ОПИСАНИЕ ЭТАПОВ ВЫПОЛНЕНИЯ ПРОЕКТА
Постановка задачи |
Антенна должна обеспечивать работу в диапазонах L, C, Ku, Ka согласно следующих требований:
Должна обеспечиваться удаленная смена круговых поляризаций в диапазонах C и Ku и должен быть реализован «функционал», позволяющий обеспечивать работу антенны с минимальным количеством подходов оператора к антенне для смены облучателей и переключению между диапазонами. |
||||||||||||||||||
Обоснование задачи |
На момент постановки задачи выявлено отсутствие известных готовых решений, удовлетворяющих условиям задачи. Существующие решения обеспечивают работу посредством ручного перебора нескольких отдельных облучателей. В данном случае чтобы удовлетворить задаче минимальное количество облучателей для данного типа антенны составляет 9 штук. Потребность заказчика в удаленном автоматизированном режиме смены диапазонов и поляризаций обуславливается ежедневными задачами по мониторингу радиочастотного спектра на предмет его законного использования. |
||||||||||||||||||
Решение задачи |
В результате глубокого анализа рынка были выявлены несколько зарубежных производителей на базе которых теоретически можно было решить поставленную задачу. В ходе удаленного взаимодействия (телефон, e-mail, видеоконференцсвязь) и непосредственно визитов на зарубежные фирмы, выбор остановился на компании AvL Technologies (США), c которой была согласована принципиальная конструкция будущей антенной системы |
||||||||||||||||||
Изготовление изделия |
Разработка опытного образца заняла 12 месяцев. Специалисты Navtelsat контролировали каждый этап работ: этап ОКР, проектирования отдельных узлов и механизмов. Этап сборки и тестирования, а также этап написания специального программного обеспечения и разработке пользовательского интерфейса по адаптации интерфейсов взаимодействия с существующими программно-аппаратными комплексами заказчика. |
Уникальная "задумка" Navtelsat и физическая реализация на технологической базе компании AvL Technologies (США) в рамках сложнейшей кооперации в условиях напряженной политической обстановки - позволило создать совершенно новый подход по реализации многодиапазонного применения антенн класса DriveAway. Антенна позволяет работать в диапазонах L/C/Ku/Ka, обеспечивая прием круговых ортогональных (правой, левой) поляризаций в заявленных диапазонах частот, а также линейных ортогональных (вертикальной, горизонтальной) поляризаций, кроме L- диапазона; передачу круговых ортогональных (правой, левой) в С - диапазоне частот, линейных ортогональных (вертикальной, горизонтальной) поляризаций в Ku диапазоне частот.
Cамым уникальным компонентом АФС 1688-12 - является механизм SLIDE-O-MATIC, позволяющий удаленно управлять системой фокусировки 3х различных облучателей, установленными на общем картридже. Срок разработки и производства составил около 1 года. В настоящее время антенна полностью протестирована и готова к отправке в РФ. Впереди еще интеграция на объектах заказчика, но уже можно с уверенностью сказать, что Navtelsat – первая компания в России, реализовавшая управляемый и переключаемый многодиапазонный прием/передачу на антенне класса DriveAway.
Антенна AvL1688-12 SLIDE-O-MATIC
1. Особенности архитектуры антенны AvL 1688-12 SLIDE-O-MATIC
2. Позиционер антенны AvL 1688-12 SLIDE-O-MATIC
Полностью выполнен из карбона. Рассчитан исключительно для данного проекта. Построен по технологии Zero Backlash. Безлюфтовой, безынерционный механизм, обладающий исключительной надежностью. Обеспечивает позиционирование антенны в углах по азимуту +/-200 градусов и 0-90 градусов по элевации, с точностью до 0.05 градуса, благодаря применению ресолверов. Прочная конструкция, выверенная балансировка масс и моментов, математически смоделировано и на практике реализовано надежное удержание на расстоянии 1,5 м от центра масс - механизма SLIDE-O-MATIC с размешенными на нем 3мя облучателями, приводами управления их смены, а также приводами управления углом поляризаций линейных облучателей, и размещенными передатчиками С и Ku диапазонов. Общий вес конструкции SLIDE-O-MATIC около 40кг. Правильный математический расчет нагрузок на конструкции позиционера позволил реализовать не только этот механизм, но и размещение передатчиков непосредственно на передающих портах облучателей, что не только избавило от необходимости прокладки волноводов и вращающихся волноводных сочленений, но нивелировалась драгоценная потеря мощности в тех же самых волноводах.
3. Рефлектор антенны AvL 1688-12 SLIDE-O-MATIC
Офсетного типа. Диаметр 1,6м. Рассчитан и выполнен специально для данного позиционера и облучателей, размещенных на подвижном механизме SLIDE-O-MATIC. Работает с облучателями диапазонов L, C, Ku, Ka. Обеспечивает высокие энергетические показатели для каждого из заявленных диапазонов. Поверхность идеально выровнена специальным поверхностным композитным слоем для максимального уровня коэффициента усиления в самом верхнем диапазоне. Благодаря применению карбоновых волокон и специальных композитных материалов, рефлектор не подвержен воздействиям окружающей среды. Рефлектор имеет максимальный в своем классе коэффициент усиления и идеальные оптические характеристики.
4. Облучатели антенны AvL 1688-12 SLIDE-O-MATIC
Для обеспечения требований заказчика по приему и передаче в диапазонах L/C/Ku/Ka, а именно, приему круговых ортогональных (правой, левой) поляризаций в L/C/Ku/Ka диапазонах частот, а также линейных ортогональных (вертикальной, горизонтальной) поляризаций в L/C/Ku/Ka диапазонах частот, кроме L- диапазона; передачу круговых ортогональных (правой, левой) в С- диапазоне частот, линейных ортогональных (вертикальной, горизонтальной) поляризаций в Ku диапазоне частот – применено 7 комбинаций облучателей. Количество максимально оптимизировано, так как реализована удаленная схема смены круговых поляризаций в С и Ka диапазонах, иначе количество облучателей могло быть больше. (В настоящее время ведется работа над облучателем С диапазона у которого будет осуществлена смена круговой и линейной поляризации на прием и передачу на одном облучателе). Три облучателя круговой поляризации диапазонов C/Ku/Ka размещены на одном картридже и три облучателя линейной поляризации диапазонов C/Ku/Ka - на второй. Отдельно применяется более массивный облучатель L диапазона на прием куруговых ортогональных поляризаций.
1. 2х портовый облучатель С-диапазона (Прием 3 400 - 4 200 МГц) (Функция: Прием (VLP/HLP))
2. 2х портовый облучатель С-диапазона (Прием 3 400 - 4 200 МГц) (Передача 5 850 - 6 425 МГц) (Функция: Прием/Передача (RHCP/LHCP); Прием/Передача (LHCP/RHCP))
3. 2х портовый облучатель L-диапазона (Прием1400 - 1750 МГц) (Функция: Прием (RHCP/LHCP))
4. 2х портовый облучатель Кu-диапазона (Прием 10700 - 12750 МГц) - (Передача 13 750 - 14 500 МГц) (Функция: Прием/Передача (VLP/HLP))
5. 2х портовый облучатель Кu-диапазона (Прием 10700 - 12750 МГц) - (Передача 13 750 - 14 500 МГц) (Функция: Прием (RHCP/LHCP))
6. 2х портовый облучатель Ка-диапазона (Прием 17700 - 21200 МГц) (Функция: Прием (VLP/HLP))
7. 1 портовый облучатель Ка-диапазона (Прием 17700 - 21200 МГц) (Функция: Прием (RHCP/LHCP)) с функционалом ЭВП

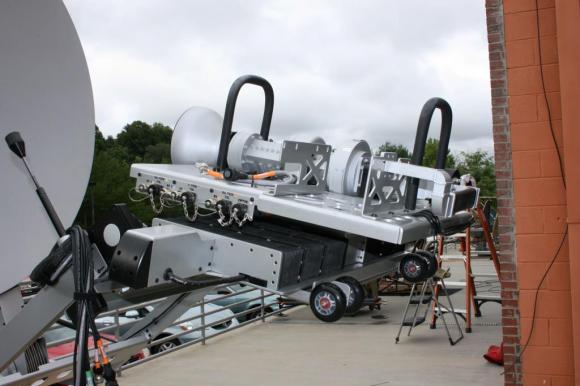

5. Механизм SLIDE-O-MATIC
Механизм позволяет размещать паллету на которой устанавливается до 3х различных облучателей и обеспечивает плоское перемещение паллеты с 3мя облучателями , благодаря чему происходит постановка в фокус необходимого облучателя. В данной антенне используются 2 сменные паллеты с 6 облучателями. Время смены и постановки нужного картриджа не превышает 5 минут. Такое решение полностью удовлетворяет постановке задачи по оперативной работе антенны в L/C/Ku/Ka диапазонах при работе с линейными и круговыми поляризациями на прием и передачу. Механизм управляется с контроллера специальными программными алгоритмами, разработанными специально для этих антенн. Механиз размещен на артикулированной дуге, позволяющей складывать антенну до нулевой отметки в походном положении.
6. Контроллер антенны AvL 1688-12 SLIDE-O-MATIC
Главной ключевой особенностью контроллера является способность управлять многочисленными каналами ввода/вывода информации благодаря специальному программному обеспечению, разработанному специально для данного проекта. Контроллер имеет возможность управления следующими механизмами и параметрами антенны:
1. Управления антенной в азимутально-угломестной плоскостях
2. Управление механизмом SLIDE-O-MATIC – перемещение паллеты с установленными на ней облучателями C, Ku, Ka и отдельно стоящего облучателя L диапазона и постановкой нужного облучателя в фокус.
3. Управление подстройкой углов поляризаций линейных облучателей
4. Управление сменой ортогональных линейных поляризаций на прием и передачу в Ku диапазоне и на прием в диапазонах C и Ka через волноводный электронный переключатель
5. Управление сменой ортогональных круговых поляризаций на прием и передачу в С диапазоне и на прием в диапазонах Ku и Ka
6. Автоматическое определение типа облучателя и подстройкой алгоритмов управления в зависимости от выбранного диапазона
7. Автоматический поиск и трекинг спутников благодаря встроенному приемнику сигналов маяка спутников.
8. Все "мозги" контроллера перенесены и размещены на корпусе антенны в виде небольшого блока, благодаря чему от антенны идет только один Ethernet кабель удаленного управления, а не многочисленные кабели управления. На рисунке ниже показан лишь блок питания и интерфейс управления включением контроллера.
7. Фидерные линии антенны AvL 1688-12 SLIDE-O-MATIC
В общей сложности на данной антенне при использовании 7 облучателей и 2х волноводных электронных переключателей образуются 16 фидерных линий. Необходимо все линии провести к 2м паллетам с облучателями и избежать перекручивания и зажимов вследствие движения механизма SLIDE-O-MATIC. А также организации такой схемы коммутации, при которой оператор не сможет перепутать кабели. Был реализован интересный подход к схеме коммутаций. Все кабели проложены в конструктивах антенны и имеют только выходные разъемы, удобные с точки зрения использования оператором. Все разъемы промаркированы как со стороны кабеля, так и со стороны картриджей и их невозможно перепутать. Не используемые разъемы при тех или иных режимах работы антенны, коммутируются на Dummy панель и не могут оказать никакого механического влияния на антенну, находящуюся в движении в следствие закусывания или пережима. При использовании одной паллеты и соответственно неиспользовании второй - обеспечивается эффективные схемы соединений и оперативная смена всех кабельных линий. При смене паллет обеспечено локализованное место, где происходит съем и постановка разъемов линий. Использованы высококачественные разъемы производства Amphenol с которыми "приятно работать" и наджено коммутировать соединения. Даже неподготовленный специалист, сразу поймет какой кабель необходимо подсоединять благодаря лексической, цветовой и логической составляющих при разработке методики коммутации на антеннах данного типа.
8. Радиочасть антенны AvL 1688-12 SLIDE-O-MATIC
Передатчики и приемники устанавливаются непосредственно вблизи или непосредственно на приемных и передающих портах соответствующих облучателей, что позволяет профессионально организовать прием и передачу сигналов, сведя к нулю возможные потери в волноводах. На данной антенне успешно применен разработанный Navtelsat совместно с компанией Acorde Technologies –широкодиапазонный МШУ для Ka диапазона, который в одном корпусе позволяет перекрывать по приему полный Ка диапазон. Мы гибко подошли к вопросу организации приема круговых поляризаций в Ка диапазоне. Стоимость широкодиапазонного МШУ разработки Navtelsat и Acorde состаялет около 12 000 USD. Был применен однопортовый облучатель Ка диапазона с механизмом волноводной коммутациии на базе решений по ЭВП Advanced Switching Technology (Канада) в результате чего Заказчик оптимально "потратил" свой бюджет в даннгом вопросе, то есть не переплатил за лишний широкодиапазонный МШУ Ка.
Очередной успешно реализованный технически-сложный и незаурядный проект, позволяет говорить о том, что Navtelsat уверенно и последовательно демонстрирует высокий потенциал своих возможностей по проектированию и разработке сложных систем. Мы уверенно реализуем на практике свои способности по удовлетворению различных и непохожих друг на друга – возможностей по разработке и предложению кастомизированной, а в данном случае можно говорить и об уникальном, не имеющим аналогов в мире, подходе к реализации и адресному внедрению наших знаний в области антенн и устройств СВЧ, электродинамике и распространению радиоволн, материаловедению и программированию.
