Судовые РЛС JRC серии JMA-5300MkII series JMA-5312-6; JMA-5312-6HS; JMA-5322-7/9; JMA-5322-6H/S; JMA-5332-12)
Отправить запрос на коммерческое предложение прямо сейчас
Быстрая поставка модели JRC JMA-5312 до склада компании Navtelsat в г. Санкт-Петербург
Судовая радиолокационная станция, тип "JMA-5300MkII series" (JMA-5312-6; JMA-5312-6HS; JMA-5322-7/9; JMA-5322-6H/S; JMA-5332-12) Изделие соответствует применимым требованиям части V "Навигационное оборудование" Правил РС/О, изд. 2019, Резолюций ИМО A.694(17), MSC.191(79), MSC.192(79). Судовая радиолокационная станция, тип "JMA-5300Mk Series", предназначена к установке на суда валовой
вместимостью менее 10000 для использования в качестве навигационного оборудования, обеспечивающего безопасность судовождения и предотвращения столкновений.
- Производитель
- JRC
- Диапазон
- X/S-band
- Тип оборудования
- Судовая РЛС

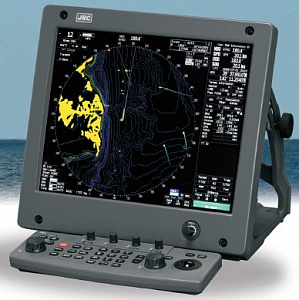

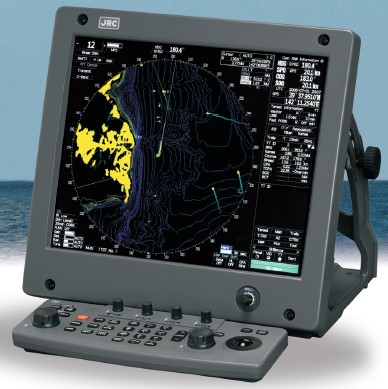

JRC представляет обновленную РЛС JMA-5300MkII series. Эта успешная серия радаров JMA-5300Mk2 теперь доступна в виде конструкции радара "Black box". JMA-5300MkII series объединяет в себе новейшие передовые технологии с набором расширенных функций, обеспечивающих неизменно высокую производительность, и предназначен для запуска радиолокационных изображений быстрее и эффективнее, чем когда-либо. Серия радаров JMA-5300Mk2 доступна для судов, относящихся к СОЛАС, начиная от купольного радара и заканчивая версией S-диапазона.

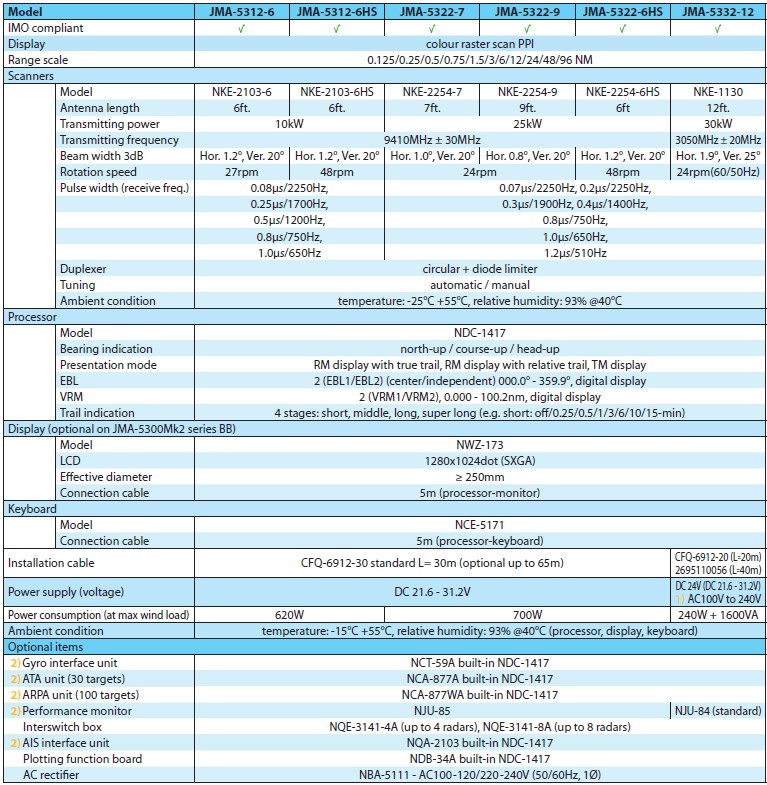

Рабочая частота (длина волны) / Frequency of operation (Frequency Band):
- 9410 МГц ± 30 МГц (3 см / X-band) - JMA-5312-6; JMA-5312-6HS; JMA-5322-7/9; JMA-5322-6HS.
- 3050 МГц ± 10 МГц (10 см / S-band) - JMA-5332-12.
Скорость вращения антенны / Antenna rotation rate:
- 24 об/мин / rpm - JMA-5322-7/9; JMA-5332-12.
- 27 об/мин / rpm - JMA-5312-6.
- 48 об/мин / rpm - JMA-5312-6HS; JMA-5322-6HS.
Излучаемая мощность / Peak Power:
- 10 кВт / kW - JMA-5312-6/6HS.
- 25 кВт / kW - JMA-5222-7/9; JMA-5322-6HS.
- 30 кВт / kW - JMA-5332-12.
Эффективный диаметр экрана / Effective diameter of display: 250 мм.
Тип индикатора / Type of Display: цветной жидкокристаллический дисплей / Color LCD.
Версия программного обеспечения / Software version: 02.01 (NDC-1460); 01.00 (MTR).
Напряжение питания / Power Supply Voltage:
- постоянный ток /DC - 24 В (+30%, -10%);
- переменный ток / AC - 100-115 или 220-240 В, 50/60 Гц± 5% (JMA-5332-12).
- переменный ток / AC - 100-115 или 220-240 В, 50/60 Гц± 5%, с блоком питания NBA-5111 / with AC/DC Converter Unit
NBA-5111.
Диапазон рабочих температур / Temperature range:
-15 - +55°С - для блоков, устанавливаемых во внутренних помещениях судна / for protected units.
-25 - +70°С - для блоков, устанавливаемых на открытой палубе / for exposed units.
- 9410 МГц ± 30 МГц (3 см / X-band) - JMA-5312-6; JMA-5312-6HS; JMA-5322-7/9; JMA-5322-6HS.
- 3050 МГц ± 10 МГц (10 см / S-band) - JMA-5332-12.
Скорость вращения антенны / Antenna rotation rate:
- 24 об/мин / rpm - JMA-5322-7/9; JMA-5332-12.
- 27 об/мин / rpm - JMA-5312-6.
- 48 об/мин / rpm - JMA-5312-6HS; JMA-5322-6HS.
Излучаемая мощность / Peak Power:
- 10 кВт / kW - JMA-5312-6/6HS.
- 25 кВт / kW - JMA-5222-7/9; JMA-5322-6HS.
- 30 кВт / kW - JMA-5332-12.
Эффективный диаметр экрана / Effective diameter of display: 250 мм.
Тип индикатора / Type of Display: цветной жидкокристаллический дисплей / Color LCD.
Версия программного обеспечения / Software version: 02.01 (NDC-1460); 01.00 (MTR).
Напряжение питания / Power Supply Voltage:
- постоянный ток /DC - 24 В (+30%, -10%);
- переменный ток / AC - 100-115 или 220-240 В, 50/60 Гц± 5% (JMA-5332-12).
- переменный ток / AC - 100-115 или 220-240 В, 50/60 Гц± 5%, с блоком питания NBA-5111 / with AC/DC Converter Unit
NBA-5111.
Диапазон рабочих температур / Temperature range:
-15 - +55°С - для блоков, устанавливаемых во внутренних помещениях судна / for protected units.
-25 - +70°С - для блоков, устанавливаемых на открытой палубе / for exposed units.
Судовая радиолокационная станция, тип "JMA-5300 MkII Series", может состоять из следующих блоков:
Shipborne Radar equipment, type "JMA-5300 MkII Series" can consist of the following units:
Базовые блоки / Standard Units:
- NKE-2103-6 - Scanner unit / Transceiver for JMA-5312-6.
- NKE-2103-6HS - Scanner unit / Transceiver for JMA-5312-6HS.
- NKE-2254-7 - Scanner unit / Transceiver for JMA-5322-7.
- NKE-2254-9 - Scanner unit / Transceiver for JMA-5322-9.
- NKE-1130 - Scanner unit / Transceiver for JMA-5332-12.
- NDC-1417 - Radar Process Unit.
- NQA-2103 - AIS Processor Unit.
- NCA-877A - Target Tracing (TT) Processor Unit.
- NCT-59A - NSK Unit (Gyro Syncro Interface).
- NWZ-173 - 19'' Color LCD Monitor Unit.
- NCE-5171 - Keyboard Unit.
- NJU - 85 - Performance monitor (X-band).
- NJU - 84 - Performance monitor (S-band).
Дополнительные блоки / Optional Units:
- Interswitch - NQE-3141-4A.
- Interswitch - NQE-3141-8A.
- NBA-5111 - AC/DC Converter Unit .
- NQE-3167 - Power Control Unit.
- NDB-34A - Plotter Control unit.
- NCA-877WA - Target Tracing (TT) Processor Unit (100 Targets with trial Maneuver).
- NBA-5111 - AC/DC Converter Unit.
- NWZ-173S - 19" LCD Display.
- Dura Vision FDS1904 - 19" LCD Display.
- Dura Vision FDU2603W - 25,5" LCD Display.
Shipborne Radar equipment, type "JMA-5300 MkII Series" can consist of the following units:
Базовые блоки / Standard Units:
- NKE-2103-6 - Scanner unit / Transceiver for JMA-5312-6.
- NKE-2103-6HS - Scanner unit / Transceiver for JMA-5312-6HS.
- NKE-2254-7 - Scanner unit / Transceiver for JMA-5322-7.
- NKE-2254-9 - Scanner unit / Transceiver for JMA-5322-9.
- NKE-1130 - Scanner unit / Transceiver for JMA-5332-12.
- NDC-1417 - Radar Process Unit.
- NQA-2103 - AIS Processor Unit.
- NCA-877A - Target Tracing (TT) Processor Unit.
- NCT-59A - NSK Unit (Gyro Syncro Interface).
- NWZ-173 - 19'' Color LCD Monitor Unit.
- NCE-5171 - Keyboard Unit.
- NJU - 85 - Performance monitor (X-band).
- NJU - 84 - Performance monitor (S-band).
Дополнительные блоки / Optional Units:
- Interswitch - NQE-3141-4A.
- Interswitch - NQE-3141-8A.
- NBA-5111 - AC/DC Converter Unit .
- NQE-3167 - Power Control Unit.
- NDB-34A - Plotter Control unit.
- NCA-877WA - Target Tracing (TT) Processor Unit (100 Targets with trial Maneuver).
- NBA-5111 - AC/DC Converter Unit.
- NWZ-173S - 19" LCD Display.
- Dura Vision FDS1904 - 19" LCD Display.
- Dura Vision FDU2603W - 25,5" LCD Display.
