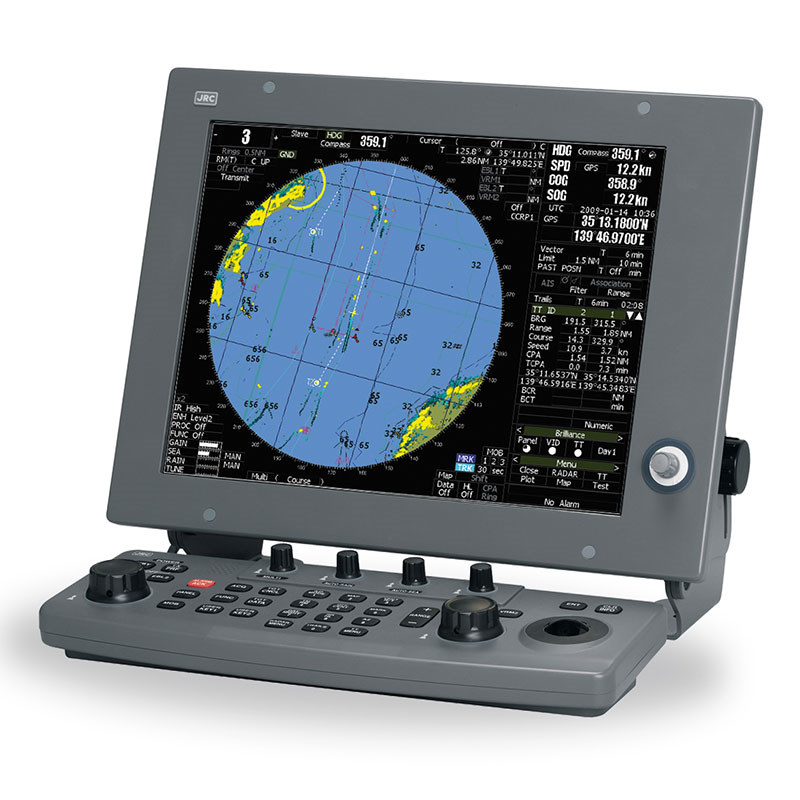

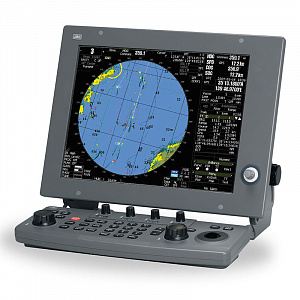

РЛС JRC JMA-5222-7/9

JRC / Alphatron Marine представляет обновленную РЛС JMA-5222-7/9. Эта успешная серия радаров JMA-5200Mk2 теперь доступна в виде конструкции радара "Black box". JMA-5222-7/9 объединяет в себе новейшие передовые технологии с набором расширенных функций, обеспечивающих неизменно высокую производительность, и предназначен для запуска радиолокационных изображений быстрее и эффективнее, чем когда-либо. Серия радаров JMA-5200Mk2 доступна для судов, не относящихся к СОЛАС, начиная от купольного радара и заканчивая версией S-диапазона.

Нет в наличии
Сравнить
Производитель
JRC
Диапазон
X/S-band
Тип оборудования
Судовая РЛС
JRC / Alphatron Marine представляет обновленную РЛС JMA-5222-7/9. Эта успешная серия радаров JMA-5200Mk2 теперь доступна в виде конструкции радара "Black box". JMA-5222-7/9 объединяет в себе новейшие передовые технологии с набором расширенных функций, обеспечивающих неизменно высокую производительность, и предназначен для запуска радиолокационных изображений быстрее и эффективнее, чем когда-либо. Серия радаров JMA-5200Mk2 доступна для судов, не относящихся к СОЛАС, начиная от купольного радара и заканчивая версией S-диапазона.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:
  • Перевыпущенная серия
  • Доступна высокоскоростная версия
  • Дизайн "Black box"
  • Безщёточные антенные двигатели с увеличенным сроком службы
  • AlphaScreen монитор высокого качества
  • Цифровая обработка сигналов Constaview
  • Разнообразие сканеров X-диапазона
  • Многоуровневое повышение разрешающей
  • способности цели TEF
  • Новейшие технологии
  • Часть пакета ProLine

  1. МОДЕЛЬ
    • IMO совместим: не относ. к SOLAS
    • Дипслей: цветной растровый PPI
    • Диапазон шкалы: 0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96 морских миль
  2. СКАНЕР
    • Модель:
      • 5222-7: NIKE-2254-7
      • 5222-9: NIKE-2254-9
    • Длина антенны:
      • 5222-7: 7 фут.
      • 5222-9: 9 фут.
    • Мощность передачи: 25 кВт
    • Частота передачи: 9410 МГц± 30 МГц
    • Ширина луча 3 дБ:
      • 5222-7: Гор. 1°, Верт. 20°
      • 5222-9: Гор. 0.8°, Верт. 20°
    • Скорость вращения: 24 об/мин
    • Ширина импульса (частота приема): 0.07 мкс/2250 Гц
      0.02 мкс/2250 Гц
      0.4мкс/1400 Гц
      0.8 мкс/750 Гц
      1 мкс/650 Гц
      1.2 мкс/510 Гц
    • Дуплексер: Циркулятор + диодный ограничитель
    • Настройка: автоматическая / ручная
    • Условия эксплуатации: температура -25 to 55°C, относит. влажность 0 до 93% без конденсата
  3. Процессор
    • Модель: NDC-1460
    • Ориентация: north-up (по северу) / course-up (по курсу) / head-up (по курсу стабилизир.)
    • Режим отображения: истинного движения (RM), относительного движения (истин. след RM), относительного движения(относит. следTM)
    • ЭВН (EBL): 2 (EBL1/EBL2) (центр/смещенный) 000.0° - 359.9°, цифровой индикатор
    • ПКД (VRM): 2 (VRM1/VRM2), 0 - 97.7 морских миль, цифровой индикатор
    • Индикация следа: 4 режима: короткий, средний, длинный, очень длинный (например, короткий: выкл./0.25/0.5/1/3/6/10/15-мин и так далее)
  4. Клавиатура
    • Модель: NCE-7699A
    • Соединительный кабель: 5 м (процессор-клавиатура)
    • Монтажный кабель: CFQ-6912-20 стандарт. L= 20 м (опционально до 65 м)
    • Питание (напряжение): 24 VDC (21.6 до 31.2 VDC) / 100 до 120/220 до 240 VAC (50/60 Гц, однофаз.)
    • Потребляемая мощность (при макс. ветровой нагрузке): 680 Вт
    • Условия эксплуатации: температура -15 до +55 °C, относит. влажность 0 до 93 % без конденсата (процессор, дисплей, клавиатура)
