РЛС Furuno FAR-2218

FAR-2218 FURUNO – из серии совершенно новых радиолокационных станций, которая отличается ультрасовременной конструкцией антенны и инновационными технологиями обработки сигналов. Новейшие передовые технологии FURUNO, а также интуитивно понятный дизайн повышают ситуационную осведомленность и обеспечивают максимально безопасную навигацию.

Нет в наличии
Сравнить
Производитель
Furuno
Диапазон
X/S-band
Тип оборудования
Судовая РЛС
FAR-2218 FURUNO – из серии совершенно новых радиолокационных станций, которая отличается ультрасовременной конструкцией антенны и инновационными технологиями обработки сигналов. Новейшие передовые технологии FURUNO, а также интуитивно понятный дизайн повышают ситуационную осведомленность и обеспечивают максимально безопасную навигацию.

ОСНОВНЫЕ ВОЗМОЖНОСТИ И ОСОБЕННОСТИ:
  • Функция автоматического подавления помех (ACE) для непревзойденной четкости эхосигналов
  • Функция быстрого сопровождения целей Fast Target Tracking™ для предотвращения столкновений на ранних этапах
  • Панель быстрого доступа InstantAccess bar™ обеспечивает мгновенный доступ к требуемым функциям

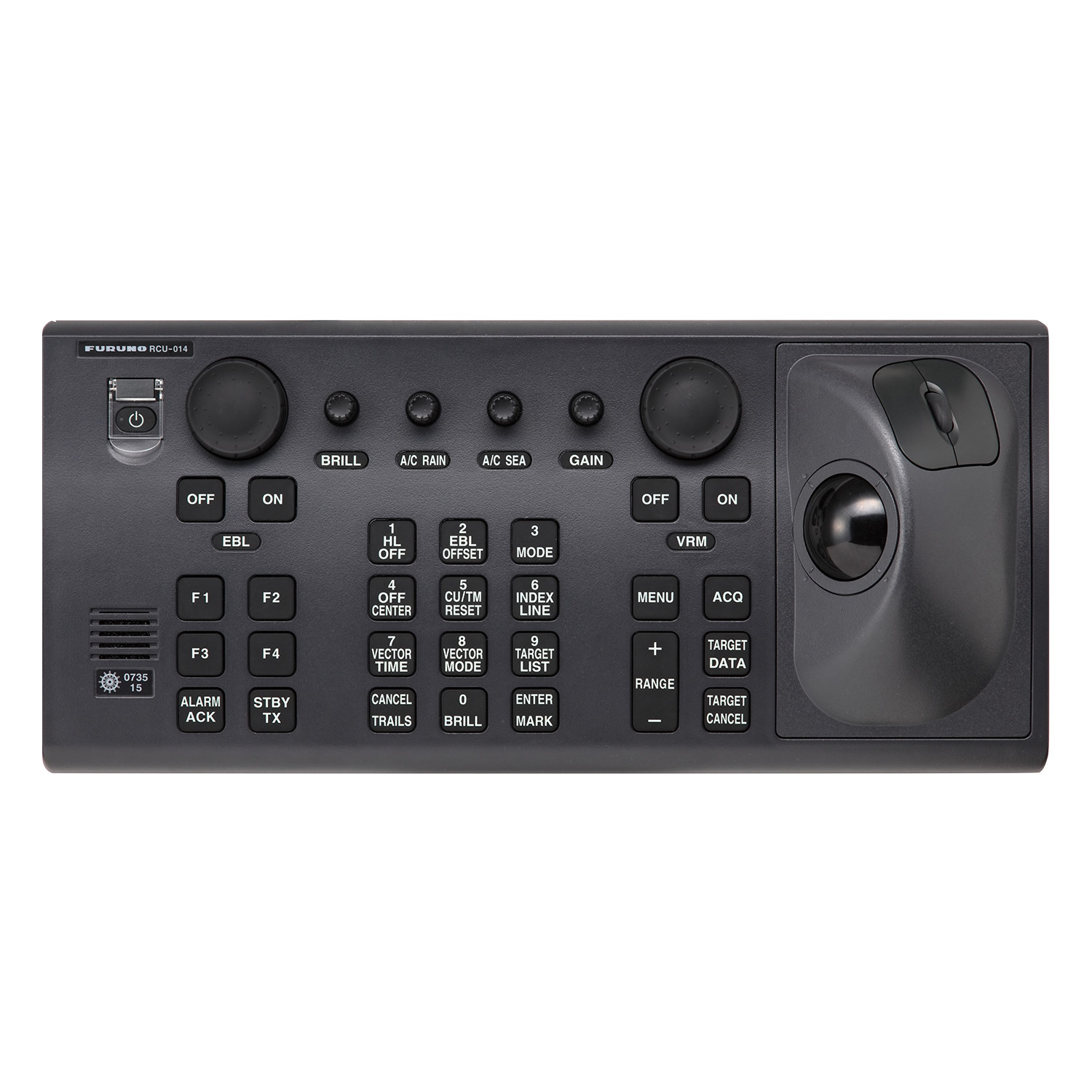

  • Эргономичные органы управления для непринужденной работы
  • Четкие изображения
  • Снижение эксплуатационных расходов и затрат на техническое обслуживание
  • Твердотельная РЛС обладает почти такой же производительностью, что и обычная РЛС с магнетроном
  • При модернизации могут использоваться существующий монитор, блок управления и кабели
  • Дополнительный преобразователь сигналов LAN позволяет осуществлять связь по локальной сети. Также при модернизации можно удлинить кабель между антенным блоком и блоком процессора, используя существующие кабели
  • Подключение по локальной сети обеспечивает работу интерфейса и обмен информацией
  • При использовании дополнительного концентратора локальной сети межкоммутаторное соединение можно выполнять только с помощью LAN-кабеля
  • При модернизации кабель DVI-I подключается к РДР

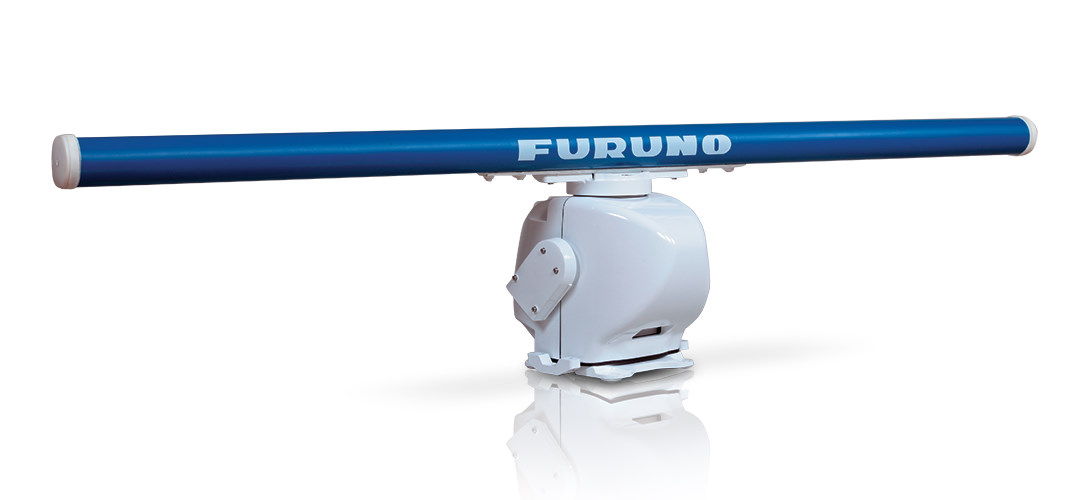

Излучатель антенны
  1. Тип: С волноводно-щелевой антенной решеткой
  2. Ширина луча и затухание бокового лепестка:
  3. Поляризация: Горизонтальная
  4. Частота вращения: 24 об/мин или 42 об/мин (для высокоскоростных судов)
  5. Ветровая нагрузка: 100 узлов (относительная)
  6. Антиобледенитель (доп. заказ): Вкл.: при температуре ниже 0 °C; Выкл.: при температуре выше +5 °C
Приемопередатчик
  1. Частота и модуляция передачи: Х-диапазон (магнетрон): 9410 МГц ±30 МГц, P0N; S-диапазон (магнетрон): 3050 МГц ±30 МГц, P0N; S-диапазон (твердотельный): CH1 P0N: 3043,75 МГц/Q0N: 3063,75 МГц ±5 МГц или CH2 P0N: 3053,75 МГц/Q0N: 3073,75 МГц ±5 МГц
  2. Выходная мощность FAR-2218/2218-BB: 12 кВт
  3. Шкала дальности, частота повторения импульсов (PRR) и длина импульса (PL):
    РЛС с магнетроном: FAR-2218/2218-BB/2228/2228-BB/2238S/2238S-BB

    Твердотельная РЛС: FAR-2238S-NXT/2238S-NXT-BB
Блок процессора
  1. Минимальный диапазон дальности: 22 м
  2. Разрешающая способность по дальности: 26 м
  3. Точность определения дальности: 1% от максимальной дальности используемой шкалы или 10 м, в зависимости от того, какое из значений больше
  4. Разрешающая способность по пеленгу: 2,1° (XN12CF), 1,5° (XN20CF), 1,2° (XN24CF), 2,0° (SN36CF)
  5. Точность определения пеленга: ±1°
  6. Шкала дальности и интервал колец дальности (RI)
  7. Время разогрева: прибл. 3 минуты (за исключением твердотельной РЛС)
  8. Режим ориентации изображения: По курсу, по курсу STAB, по стабилизированному курсу, по Северу (относительное/истинное движение), по корме
  9. Метки: Курсор, кольцо дальности, курсовая черта, метка Севера, метка направления, след цели, ПКД, ЭВН, зона захвата
  10. Средство сопровождения целей (СС): Автоматический или ручной захват 100 целей в пределах 24/32 морских миль (диапазон выбирается в меню для технического обслуживания), автоматическое сопровождение всех захваченных целей.
    Сопровождение: 5/10 точек по всем целям
    Время вектора: Выкл., 30 сек, 1–60 мин
  11. АИС
    Емкость дисплея: 350 целей
    Сопровождение: 5/10 точек по активированным целям
    Время вектора: Выкл., 30 сек, 1–60 мин
  12. Радиолокационная карта: 20 000 точек
  13. Зона захвата: 2 зоны
  14. Функция межкоммутаторного соединения выбирается через меню

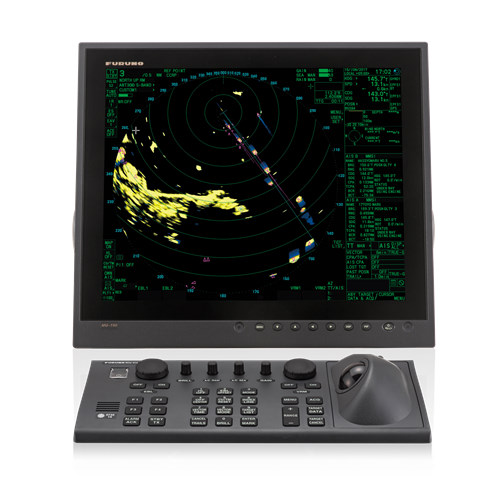

Блок дисплея MU-190
  1. Тип экранаЖ Цветной ЖК-дисплей с диагональю 19 дюймов, 1280 x 1024 точек (SXGA)
  2. Яркость: 450 кд/м2 (стандартно)
  3. Расстояние от глаз до экрана номинальное: 1,02 м
  4. Эффективный диаметр РЛС: 282 мм
Интерфейс
  1. Количество портов (блок процессора):
    • Последовательный 7 портов (МЭК 61162-1/2: 2 порта, МЭК 61162-1: 4 порта, AD-10: 1 порт)
    • Вывод предупредительных сигналов 6 портов: сигнал контакта, ток нагрузки 250 мА (Нормально замкнутый/разомкнутый: 4, отказ системы: 1, отказ питания: 1)
    • Вывод DVI: 2 порта: данные изображения DVI-D, DVI-I или RGB (VDR)
    • LAN: 2 порта: Ethernet 100Base-TX
    • RS-232C: 1 порт: для регулировки яркости
    • Ведомый дисплей (для ЭКНИС): 2 порта: HD, BP, запускающий сигнал
    • и видеосигнал
  2. Предложения данных (МЭК 61162-1/2, МЭК 61162-450)
    • Входные: ABK, ACK, ACN, ALR, BWC, BWR, CUR, DBK, DBS, DBT, DDC, DPT, DTM, GGA, GLL, GNS, HBT, HDT*1, MTW, MWV, OSD, RAQ, RMB, RMC, ROT, RTE, THS, VBW, VDM, VDO, РДР, VHW, VSD, VTG, VWR , VWT , WPL, ZDA
    • Выходные: ABM, ACK, AIQ, ALC, ALF, ALR, ARC, BBM, DDC, EVE, HBT, OSD,
      RSD, TLB, TLL, TTD, TTM, VSD: для модернизации.
  3. Интерфейс локальной сети для МЭК 61162-450 (EC-3000)
    • Порт (LAN2): 100Base-TX, IPv4, 8P8C разъем
    • Группа передачи МЭК 61162-450
      • Входные: MISC, TGTD, SATD, NAVD, TIME, PROP
      • Выходные: Произвольные (по умолчанию: TGTD)
      • Групповой адрес: 239.192.0.1 до 239.192.0.16
      • Порт-адресат: 60001–60016
    • Ретранслируемая передача образа
      • Групповой адрес: 239.192.0.26 до 239.192.0.30
      • Порт-адресат: 60026–60030
    • Другие сетевые функции исключенные МЭК 61162-450: SNMP, HTTP, системный журнал, протокол управления Furuno (FMP)
  4. Выходной порт на антенном блоке
    • Ведомый дисплей (для РЛС): 1 порт: HD, BP, запускающий сигнал и видеосигнал
Источник питания
  1. Блок процессора (с антенной и блоком приемопередатчика) FAR-2218: 100–230 В перем. тока: 2,2–1,1 A, 1 фаза, 50–60 Гц
  2. Блок дисплея MU-190: 100–230 В перем. тока: 0,7–0,4 А, 1 фаза, 50–60 Гц
  3. Концентратор (доп. заказ): 100–230 В перем. тока: 0,1 A макс., 1 фаза, 50–60 Гц
  4. Антиобледенитель (доп. заказ): 100–115/220–230 В перем.тока: 2,6–1,3 A,
  5. 1 фаза, 50–60 Гц
Условия эксплуатации
  1. Температура окружающей среды
    • Антенный блок: -25 °C ... +55 °C (хранение -25 °C ... +70 °C)
    • Блоки для установки внутри помещения: -15 °C ... +55 °C (хранение -20 °C ... +70 °C)
  2. Относительная влажность: 95% и менее при 40 °C
  3. Степень защиты:
    • Антенный блок: IP56
    • Блок процессора/монитора: IP22
    • Блок управления: IP20
    • Концентратор: IP20 (концентратор HUB-100), IP22 (концентратор HUB-3000)
  4. Вибрации: МЭК 60945 ред. 4
