Матричный коммутатор ARCHIMEDES L-Band Distributing Matrix DEV 1986

Отправить запрос на коммерческое предложение прямо сейчас

У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию множества матричных коммутаторв производства как DEV Systemtechnik, так и других производителей и имеет богатый опыт в данном направлении. На нашем сайте представлены решения в этой области и реализованные проекты на данном типе оборудования.

Производитель
DEV
Диапазон
L
Тип оборудования
Матричный коммутатор

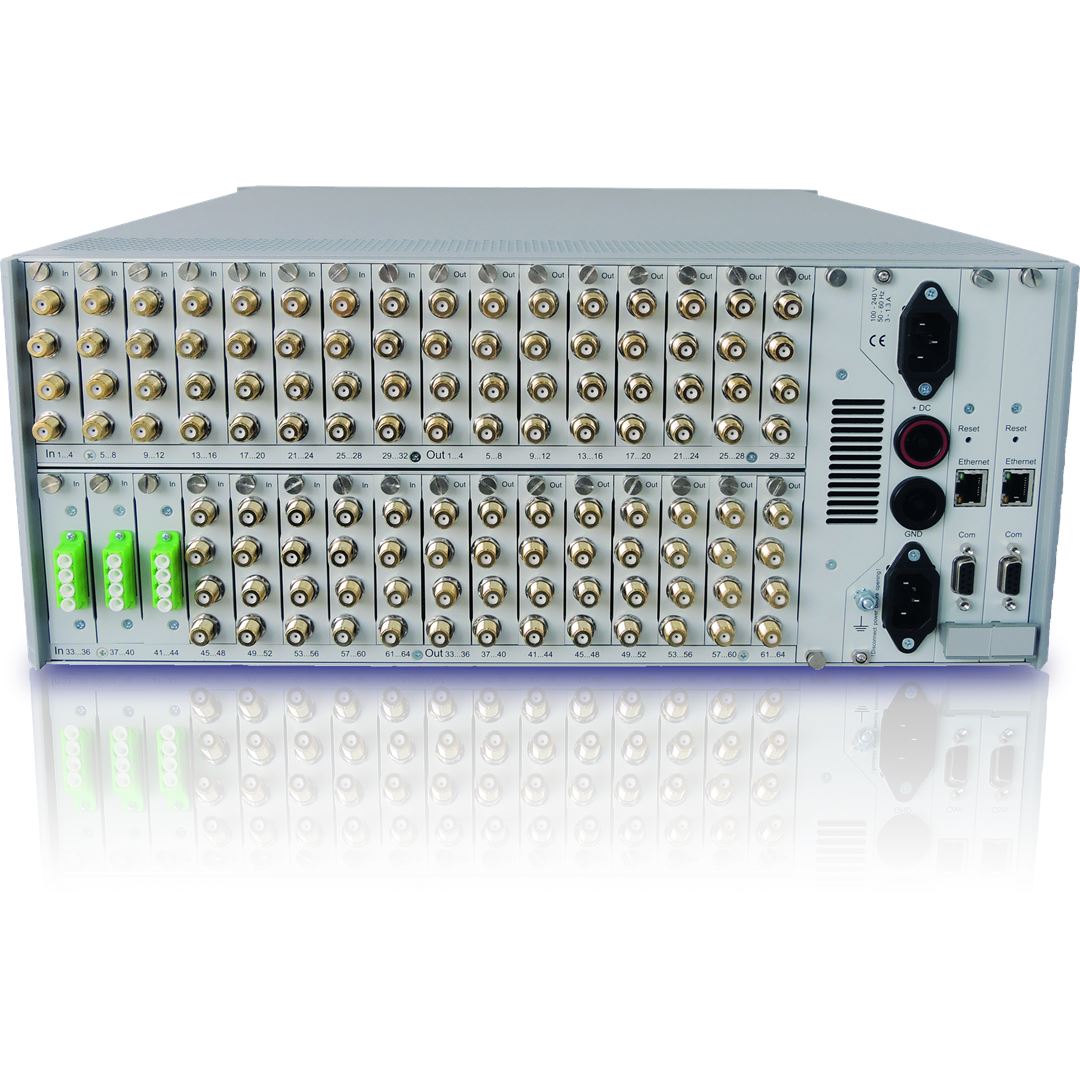

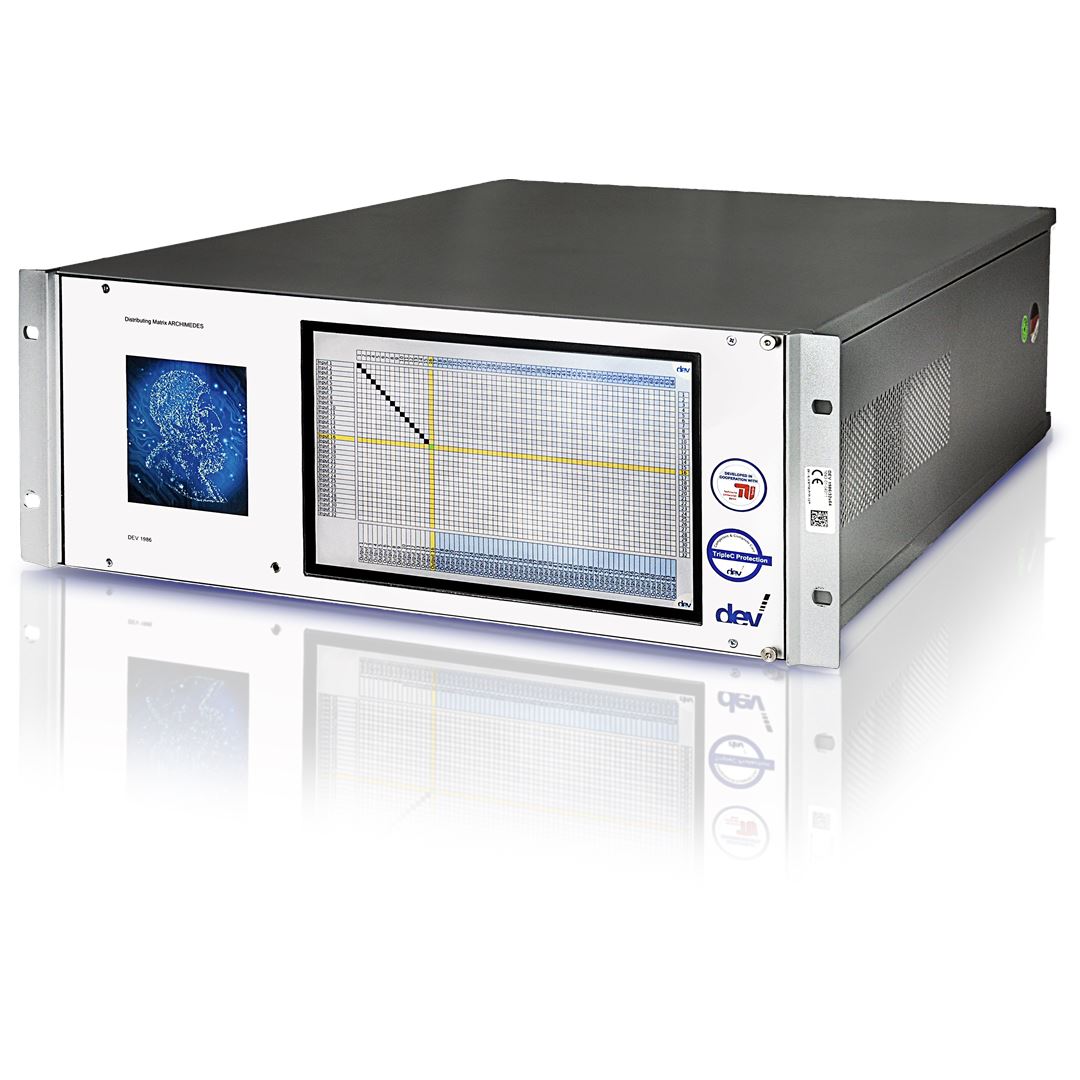

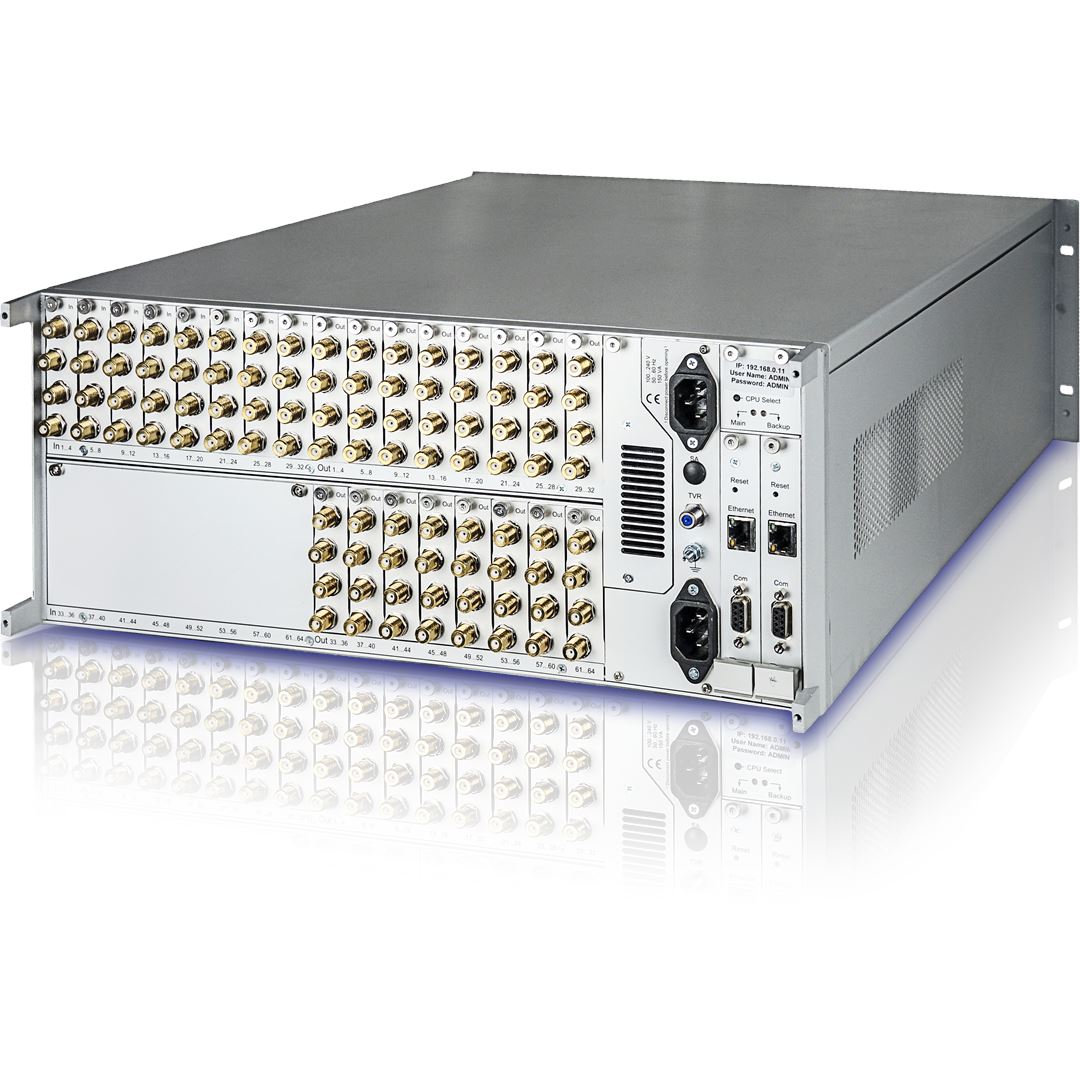

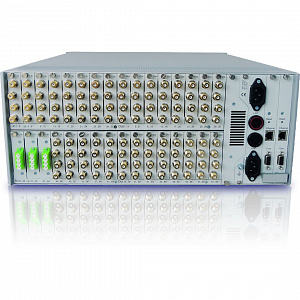

Матричный коммутатор ARCHIMEDES L-Band Distributing Matrix DEV 1986 — интеллектуальный матричный коммутатор ARCHIMEDES L-Band устанавливает новейшие стандарты в отрасли по производительности, размеру и цене. Он размещает конфигурацию RF Matrix 64 x 64 в 4 RU. Доступны обновляемые версии до 2048 x 2048. Оптические входы, уникальные возможности резервирования для входов и контроллера и многие другие дополнительные возможности обеспечивают сверхгибкость и надежность. Каждый вход питания LNB порта RF-входа способен обеспечивать переключаемую мощность LNB. Матричный коммутатор ARCHIMEDES включает в себя встроенный ТВ-приемник с мультисенсорным дисплеем для мониторинга контента.

Возможные конфигурации матриц переключения

DEV 1986/32x32: 32x32

DEV 1986/32x64: 32x64

DEV 1986/64x32: 64x32

DEV 1986/64x64: 64x64

Возможности

  • 950…2150 МГц
  • 75 Ом, F (f) или BNC (f) и 50 Ом SMA (f) или BNC (f)
  • Оптические входы
  • 24×24 до 64×64 (доступны обновляемые версии до 2048×2048)
  • Модули с возможностью горячей замены
  • Переменный коэффициент усиления
  • Переменный наклон
  • РЧ-обнаружение
  • Питание LNB, вкл. Текущий мониторинг, 13/18 В и 0/22 кГц
  • Полноцветный сенсорный дисплей в качестве локального пользовательского интерфейса
  • Встроенный ТВ-приемник
  • Полностью интегрированный анализатор спектра (ISA) (см. отдельный лист спецификаций «devISA_IntegratedSpectrumAnalyzer» в разделе SYSTEM-LEAFLETS)
  • Резервирование входного канала
  • Резервирование контроллера
  • Резервирование источника питания
  • Безопасная работа замка
  • Веб-интерфейс DEV
  • Поддержка SNMP

Connectors

F, BNC, SMA, SC/APC, LC/APC

Available Features

Integrated Spectrum Analyzer, Integrated TV Receiver, LNB Powering, Local User Interface, Redundant Power Supplies, RF Sensing, SNMP and DEV Web Interface, Variable Gain, Variable Slope

Frequency Range

L-Band, Optical

Height in Rack Units (RU)

4 RU

Impedance

50 Ohm, 75 Ohm

Interface

Ethernet [RJ-45]

Matrix Size

Up to 64×64, Up to 2048×2048

Matrix Type

Distributing (Fan-Out)

Optical Wavelength

1310 nm, 1470 nm, 1490 nm, 1510 nm, 1530 nm, 1550 nm, 1570 nm, 1590 nm, 1610 nm

Indoor/Outdoor Usage

Indoor
