Матричный коммутатор QRM2500
- Производитель
- Quintech
- Диапазон
- L-band
- Тип оборудования
- Матричный коммутатор

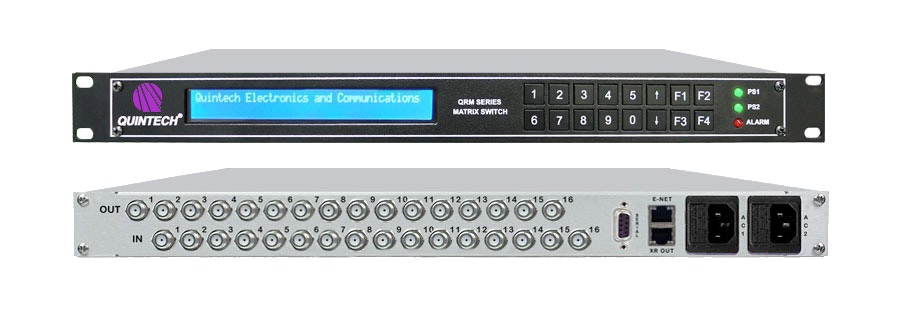

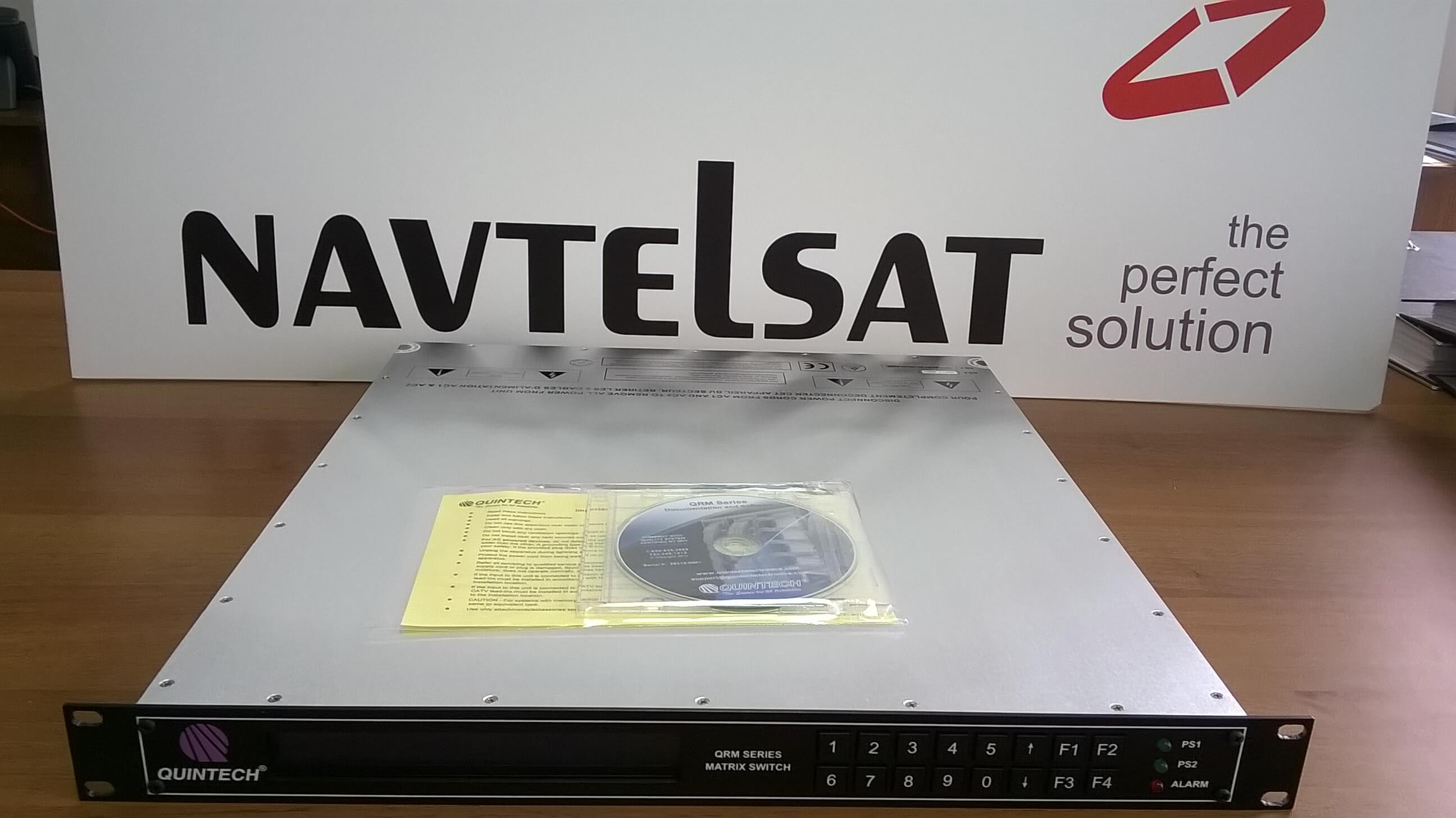

Радиочастотный матричный коммутатор QRM 16х16 изготавливается в корпусе 1 RU , он может быть расширен до максимума 32х32 путём добавления дополнительных модулей.
Особенности QRM - новейшие технологии Quintech Q-ROUTE™ и Q-SENSE™, которые обеспечивают максимальную надежность с резервированием и автоматическим перенаправлением пути сигнала.
Диапазон рабочих частот QRM охватывает L-диапазон, IF и широкополосный доступ. Имеет режимы ручного и автоматического усиления (AGC). Управляется локально через клавиатуру на передней панели или удаленно через Ethernet и совместим с большинством систем контроля и управления.
Особенности и преимущества:
• Компактный дизайн - 16x16 в 1 RU
• Ручное усиление и режимы АРУ в диапазоне: -15 дБ до +16 дБ с шагом в 0,5 дБ
• Удаленное управление через интерфейс веб-браузера, Ethernet или TELNET через клиентский ПК
• Q-ROUTE ™ обеспечивает внутреннее резервирование трассы прохождения сигнала с автоматическим перенаправлением вокруг неисправного пути
• Q-SENSE ™ обеспечивает внешнее резервирование пути избыточности сигнала с автоматическим переключением на резервный вход, если уровень сигнала падает ниже пользовательского определенного порога
Q-Sense доступен не во всех конфигурациях. Ограничение, максимум 16 входов.
|
Технические характеристики: |
QRM L-Band |
QRM IF |
QRM Broadband |
|
Рабочая частота: |
950-2150 МГц |
50-200 МГц |
5-1200 МГц |
|
Конфигурации: |
8x8 до 32x32 |
8x8 до 32x32 |
8x8 до 32x32 |
|
Диапазон усиления (ручной режим): |
от -15 дБ до +16 дБ с шагом 0,5 дБ |
От -15 дБ до +16 дБ с шагом 0,5 дБ |
от 15 дБ до +16 дБ с шагом 0,5 дБ |
|
Импеданс: |
75 Ом, или 50 Ом |
75 Ом, или 50 Ом |
75 Ом, или 50 Ом |
|
Вход P1dB: |
2 дБм |
-3 дБм |
0 дБм |
|
OIP3: |
10 дБм |
8 дБм |
8 дБм |
|
Частотная характеристика: |
±1.5 dB ± 0.4 dB По любому каналу 36МГц |
±2.25 dB ± 0.6 dB По любому каналу 36МГц |
±2.25 dB ± 0.6 dB По любому каналу 36МГц |
|
Изоляция (вход-выход): |
65 дБ |
65 дБ |
60 дБ |
|
Изоляция (выход-выход): |
60 дБ |
60 дБ |
60 дБ |
|
Изоляция (вход-выход): |
50 дБ |
55 дБ |
45 дБ |
|
Входная мощность РЧ: |
от -10 дБм до -70 дБм |
от -10 дБм до -70 дБм |
от -10 дБм до -70 дБм |
|
RF Чувст-ть и AGC Диапазон: |
от -10 дБм до -50 дБм |
от -10 дБм до -50 дБм |
от -10 дБм до -50 дБм |
|
Входные обратные потери: |
14 дБ |
14 дБ |
14 дБ |
|
Выходные обратные потери: |
14 дБ |
14 дБ |
14 дБ |
|
Коэффициент шума: |
<18 дБ при усилении 0 дБ <9,5 дБ при усилении 16 дБ |
<18 дБ при усилении 0 дБ <9,5 дБ при усилении 16 дБ |
<20 дБ при усилении 0 дБ <11 дБ при усилении 16 дБ |
|
РЧ соединители: |
F-тип, BNC 75 Ом или 50 Ом, SMA
|
F-тип, BNC 75 Ом или 50 Ом, SMA
|
F-тип, BNC 75 Ом или 50 Ом |
|
Входная мощность переменного тока: |
автоматический диапазон 100-240 В переменного тока, 50/60 Гц
|
||
|
Мощность: |
87Вт |
||
|
Местное управление: |
клавиатура на передней панели с ЖК-дисплеем |
||
|
Дистанционное управление: |
RS-232, RS-485, SNMP, TELNET или TCP / IP через ПК, управление через веб-браузер |
||
|
Программное обеспечение: |
базовое программное обеспечение для ПК и командный протокол включены |
||
|
Размеры: |
16x16 в 1 RU: 1,75 "В x 19" Ш x 18,5 "D |
||
|
Вес: |
14,7 фунтов брутто (в штучной упаковке), 12,2 фунтов нетто |
||
