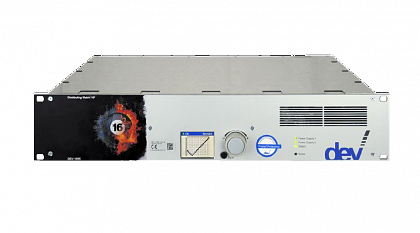

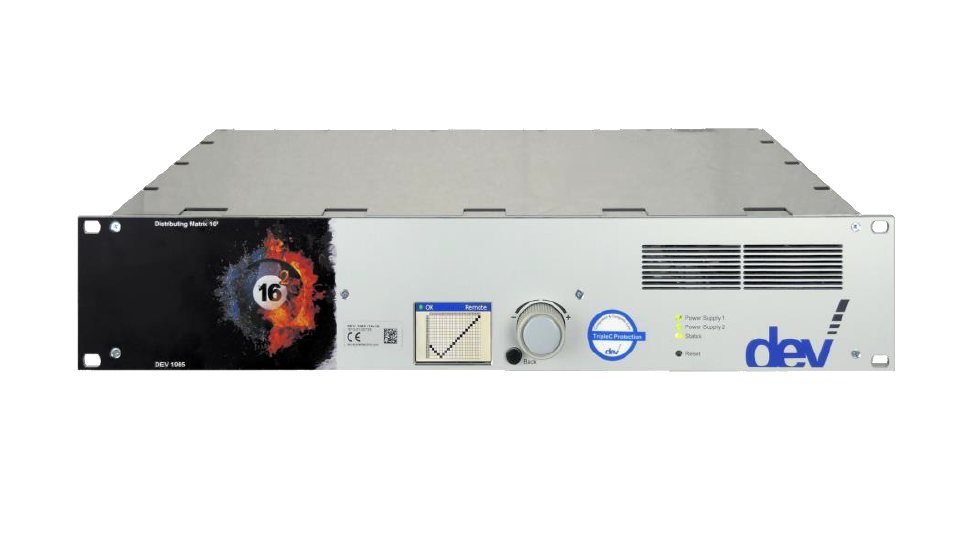

Матричный коммутатор DEV 1985/16x16
- Диапазон
- L-band
- Тип оборудования
- Матричный коммутатор
Матричный коммутатор DEV 1985 /16x16 — это универсальный матричный коммутатор L‐диапазона с размером от 16x16 до 16x20 в 2RU шасси.
Устройство поддерживает, как электрические, так и оптические входы, уникальные опции резервирования и многие другие функции, обеспечивающие высокие гибкость и надежность.
Система способна переключать питание LNB конвертера для каждого входного RF порта, а дополнительный выходной порт позволяет осуществлять постоянный ее мониторинг.
Удобное и простое управление осуществляется за счет графического Web‐интерфейса и меню на передней панели матричного коммутатора.
Возможности
-
Переключение входов и выходов
-
75 Ом, F (f) или BNC (f) или 50 Ом, SMA (f)
-
Регулируемое усиление (AGC или MGC)
-
Регулируемый наклон АЧХ
-
RF зондирование
-
Резервирование входных каналов
-
Резервирование источника питания
-
Переключение питания LNB конвертера 13/18 В и тоновый сигнал 22 кГц
-
Интегрированный анализатор спектра
-
Поддержка SNMP
-
Запись сигнала и резервное копирование данных
|
Capacity |
|
|
Number of Inputs x Outputs |
DEV 1985/16x16: 16x16 (up to 16x20) |
|
RF Specifications |
|
|
Frequency Range |
850…2450 MHz |
|
Impedance, Connectors |
75 Ohm, precision F (f) |
|
Damage Level |
+25 dBm |
|
Operational Input Level |
<-5 dBm |
|
Return Loss |
>14 dB |
|
Variable Gain |
30 dB |
|
Flatness |
±4.0 dB (over entire Band) ±1.0 dB (in any 36 MHz Interval) |
|
Isolation |
Input/Input, Output/Output: typ. 60 dB Input/Output (Crosstalk): typ. 60 dB Off: typ. 80 dB |
|
Intermodulation Distortion |
<-40 dBc (two Tones @ -8 dBm) |
|
Group Delay Distortion |
<7 ns |
|
Noise Figure |
<17dB @ -40dBm Input Level |
|
OP1dB |
max. 0 dBm |
|
Relay Type |
Semiconductor |
|
Local Operation |
|
|
Display |
2.2" Full Color (18 Bits) |
|
Controls |
Rotary Switch |
|
Remote Communication |
|
|
Interface (Connector) |
Ethernet (RJ-45) |
|
Remote Control & Surveillance (Interface) |
• via Web Interface (Ethernet) • via SNMP (Ethernet) |
|
Redundant Power Supply |
|
|
Supply Voltage |
100…240 V AC supplied by two different Lines |
|
Power Consumption |
Max. 100 VA |
|
General Specifications |
|
|
Size |
19" (483 mm) Width, 2 RU (89 mm) Height, ~300 mm Depth |
|
Weight |
~10 kg |
|
Environmental Conditions |
ETS 300019 Part 1-3 Class 3.1E |
