РЛС KODEN MDC-7925P

Серия MDC-7900Р характеризуется отличной работой и четкостью изображения благодаря дисплею 19" SXGA высокого разрешения с антибликовым покрытием. Модели модификации BB (черный ящик) с монитором 24″ могут использоваться в качестве навигационной Р ЛС на судах свыше 10 000 тонн.

Нет в наличии
Сравнить
Производитель
KODEN
Диапазон
X
Тип оборудования
Судовая РЛС
Серия MDC-7900Р характеризуется отличной работой и четкостью изображения благодаря дисплею 19" SXGA высокого разрешения с антибликовым покрытием. Модели модификации BB (черный ящик) с монитором 24″ могут использоваться в качестве навигационной Р ЛС на судах свыше 10 000 тонн.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

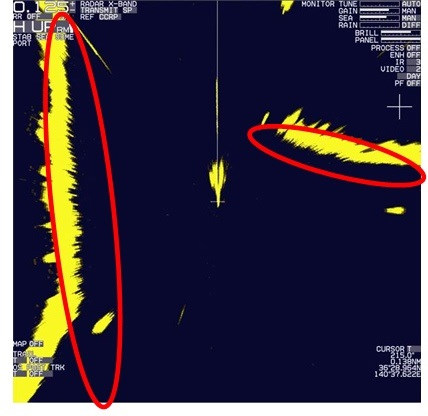

  • Четкое изображение благодаря высокой скорости обработки сигналов на малых шкалах дальности. Это в 3раза быстрее, чем в существующих моделях.
  • Возможность улучшенной настройки вывода видеоизображения (от 8 до 16 уровней видеосигнала).
  • Простота эксплуатации благодаря автоматическому усилению.
  • Повышенная четкость отображения информации, обеспечиваемая функцией защиты от помех (STC).

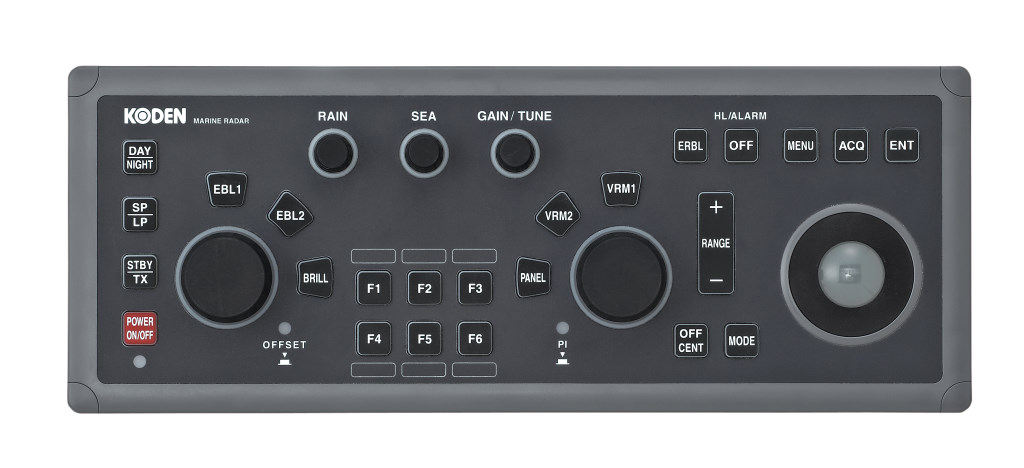

  • Простая и легкая работа при помощи трекбола, подключенного через USB.
  • Бесщеточный двигатель (12 кВт / 25 кВт). Применение бесщеточной технологии обеспечивает пониженный шум при работе электродвигателя.

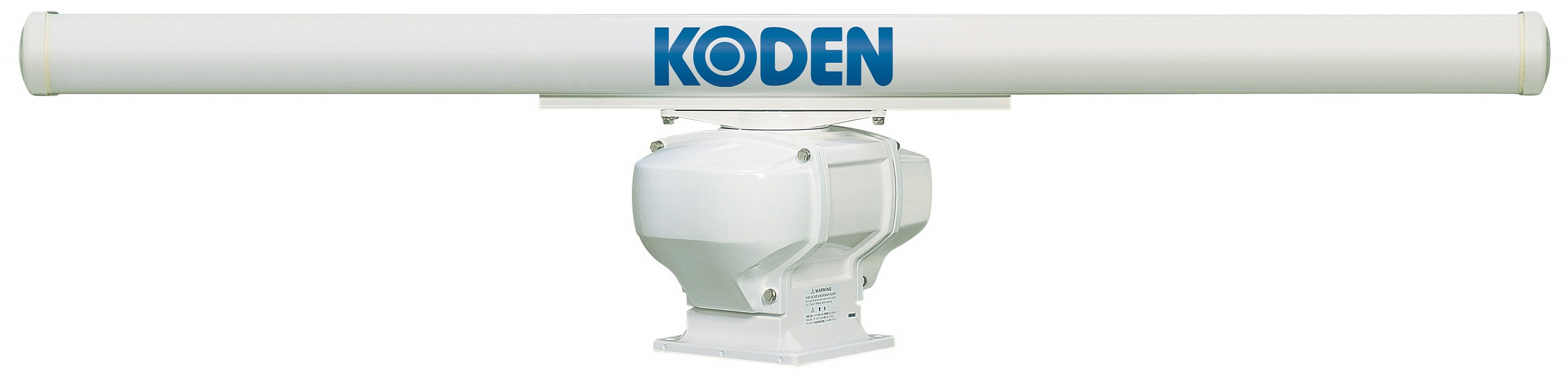

  • Блок антенны-сканера
    • Тип: RB809P
    • Тип антенны: открытого типа
    • Длина антенны: 4 фута / 6 футов / 9 футов
    • Пиковая мощность: 25 кВт
    • Излучаемая частота: 9410 МГц ± 30 МГц
    • Ширина гориз. луча: 4 фута : 1,8º / 6 футов : 1,2 º / 9 футов : 0,8°
    • Ширина вертик. луча: 4, 6 футов : 22°/ 9 футов : 25°
    • Частота вращения: 24 об/мин
    • Центр. частота IF: 60 МГц
    • Точность диапазона: 8 м или 1 % выбранной шкалы диапазона, в зависимости от того, что больше
    • Мин. расстояние обнаруж.: в пределах 40 м
    • Разрешение диапазона: в пределах 40 м
    • Время нагрева: 3 мин
    • Ширина импульса: 0,08 us; 0,15 us; 0,3 us; 0,4 us; 0,6 us; 0,8 us; 1,2 us
    • Рабочие условия
    • Рабочая температура: от -25°C до +55°C
    • Класс защиты: IPX6

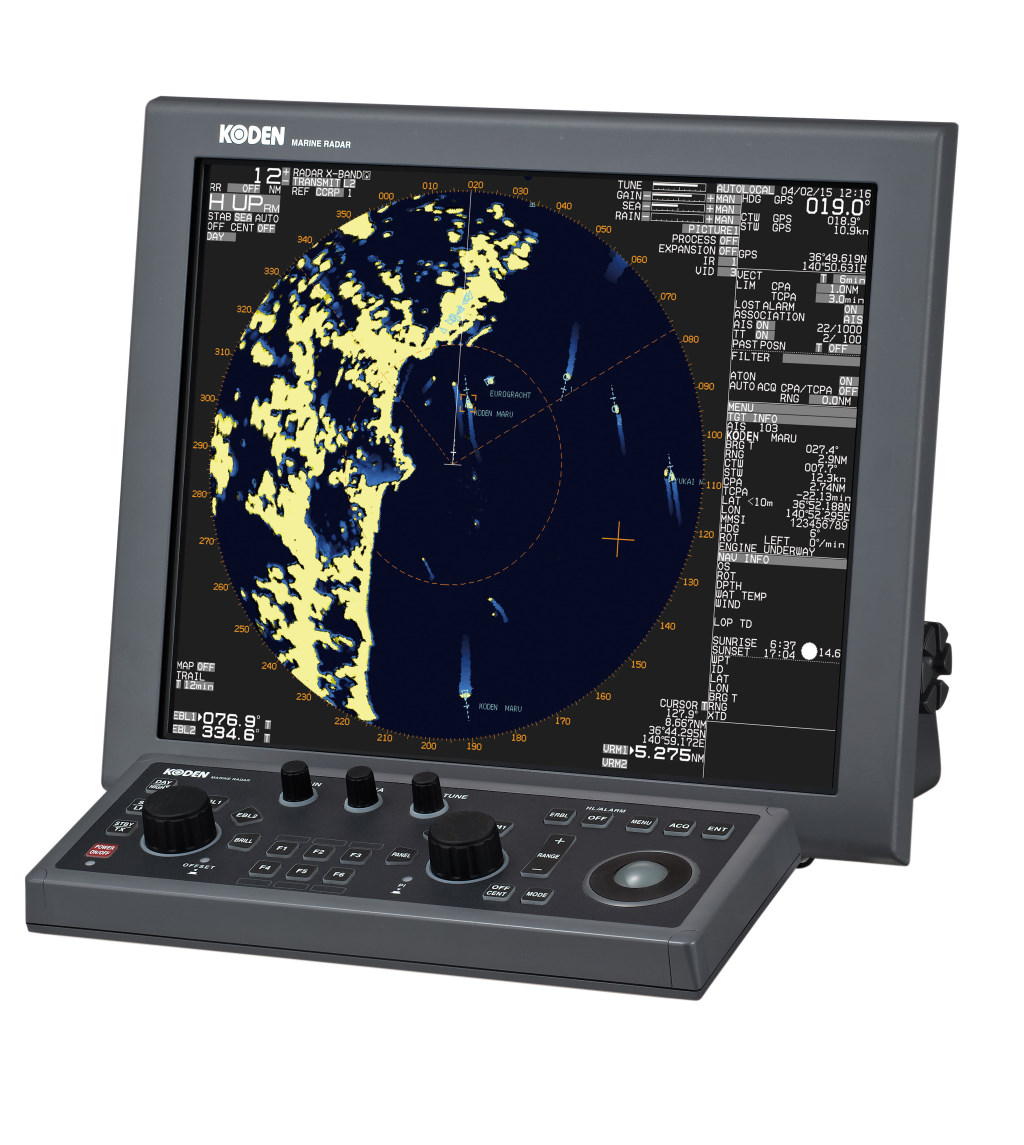

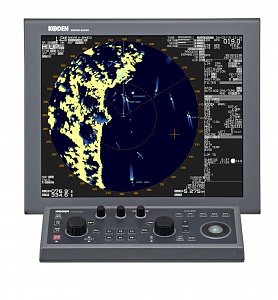

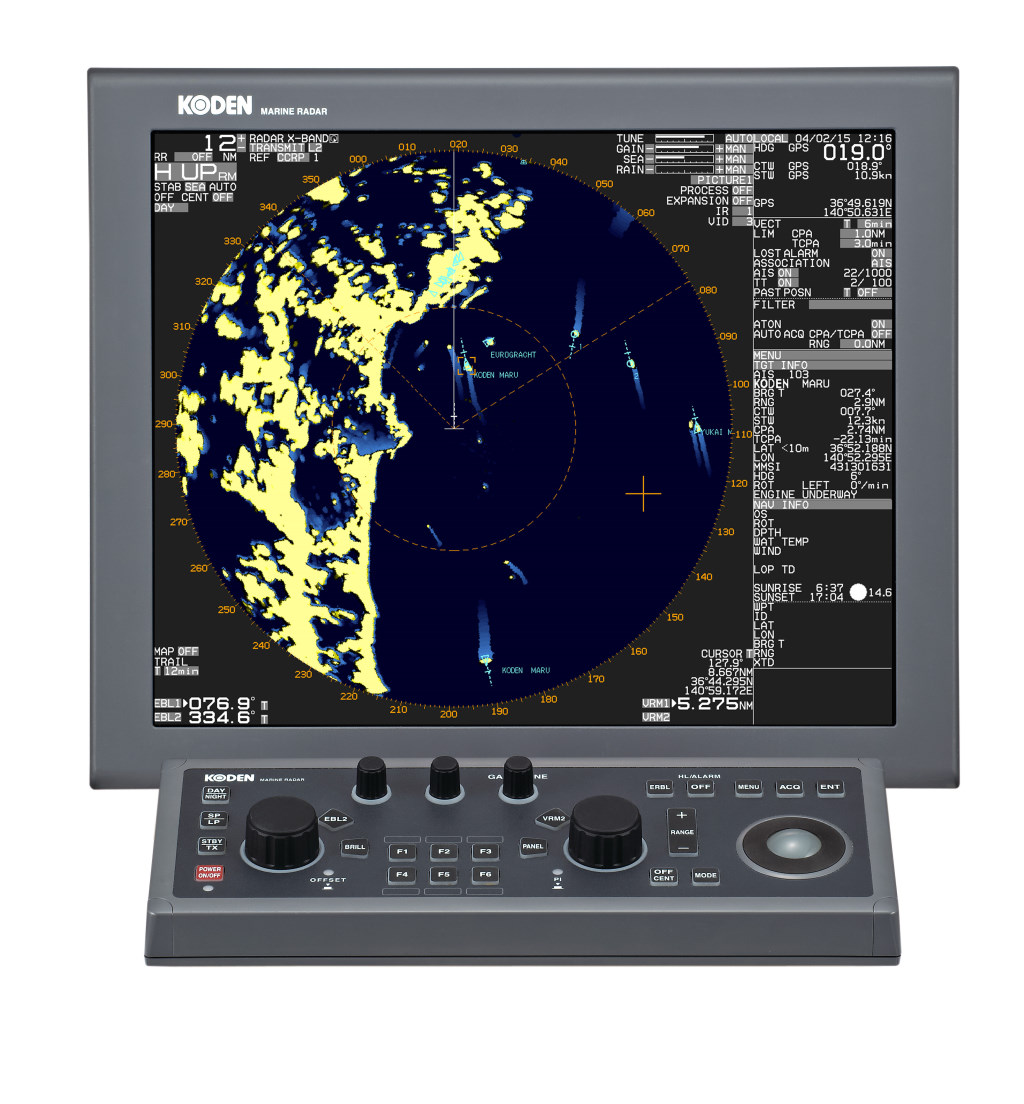

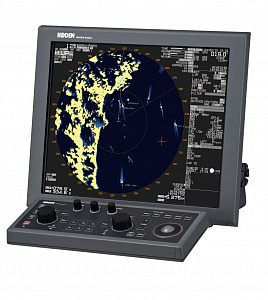

  • Блок дисплея/процессора для серии 7000P
    • Блок дисплея: MRD-108P (только MDC-7900P)
    • Тип и размер дисплея: 19" цветной TFT ЖК-дисплей

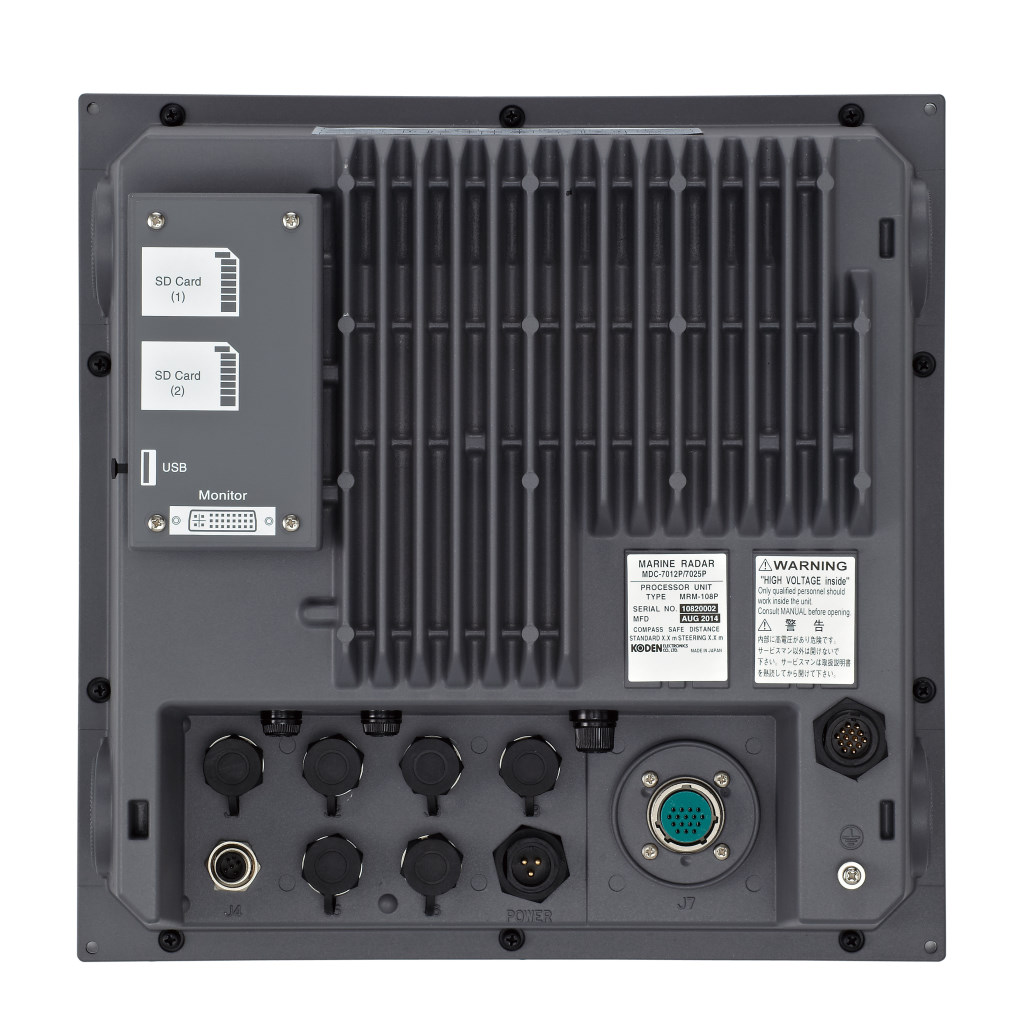

    • Блок процессора: MRM-108P (только MDC-7000)
    • Рабочий диаметр: 282 мм
    • Разрешение дисплея: 1280 x 1024 пикселей (SXGA)
    • Смещение от центра: макс . 72 %
    • Единицы измерения диап.: NM, km
    • Функции: Карта C-Map, CFAR (подавл. помех), подавление помех, расширение цели, обработка (усреднение), VRM, EBL, индекс параллели, ERBL, положение курсора, пеленг (истинный*/ относительный), след (истинный / относительный)*, предыдущее положение судна*, MAP (отметка ситуации* etc.), аналоговый монитор RGB, проигрывание маневра*
    • Формат ввода данных: IEC61162-1 / -2, ACK, ACW, ARC, BWC, DBT, DPT, DTM, GBS, GGA, GLC, GLL, GNS, HDT, MTW, MWE, RMB, ROT, RTE, THS, VBW, VDR, VHW, VTG, WPL, XTE, ZDA
    • Формат вывода данных: IEC61162 -1 / -2, ALC, ALF, ALR, DTM, EVE, GLL, HBT, HDT, ROT, RSD, OSD, THS, TLB, TLL, TTD, TTM, VBW, VDR, VHW, VTG, ZDA

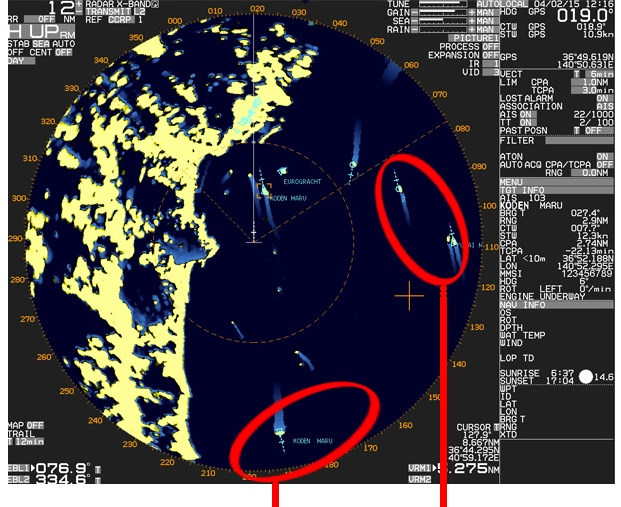

    • Интерфейс АИС*: 900 целей (стандарт)
    • TT (САРП)*: Автоматический/ручной 100 целей (стандарт)
    • Питание: от 21,6 до 41,6 В постоянного тока
    • Расходи питания (при 24 В DC): 200 Вт или менее
    • Рабочие условия
    • Рабочая температура: от -15 °C до + 55 °C
    • Класс защиты: Передняя панель и рабочий блок: IP23
* Необходим ввод курса, скорости и /или сигнала положения с внешнего оборудования включая
спутниковый компас в зависимости от применения.
