Мультисервисная VSAT платформа Hughes HX
Отправить запрос на коммерческое предложение прямо сейчас

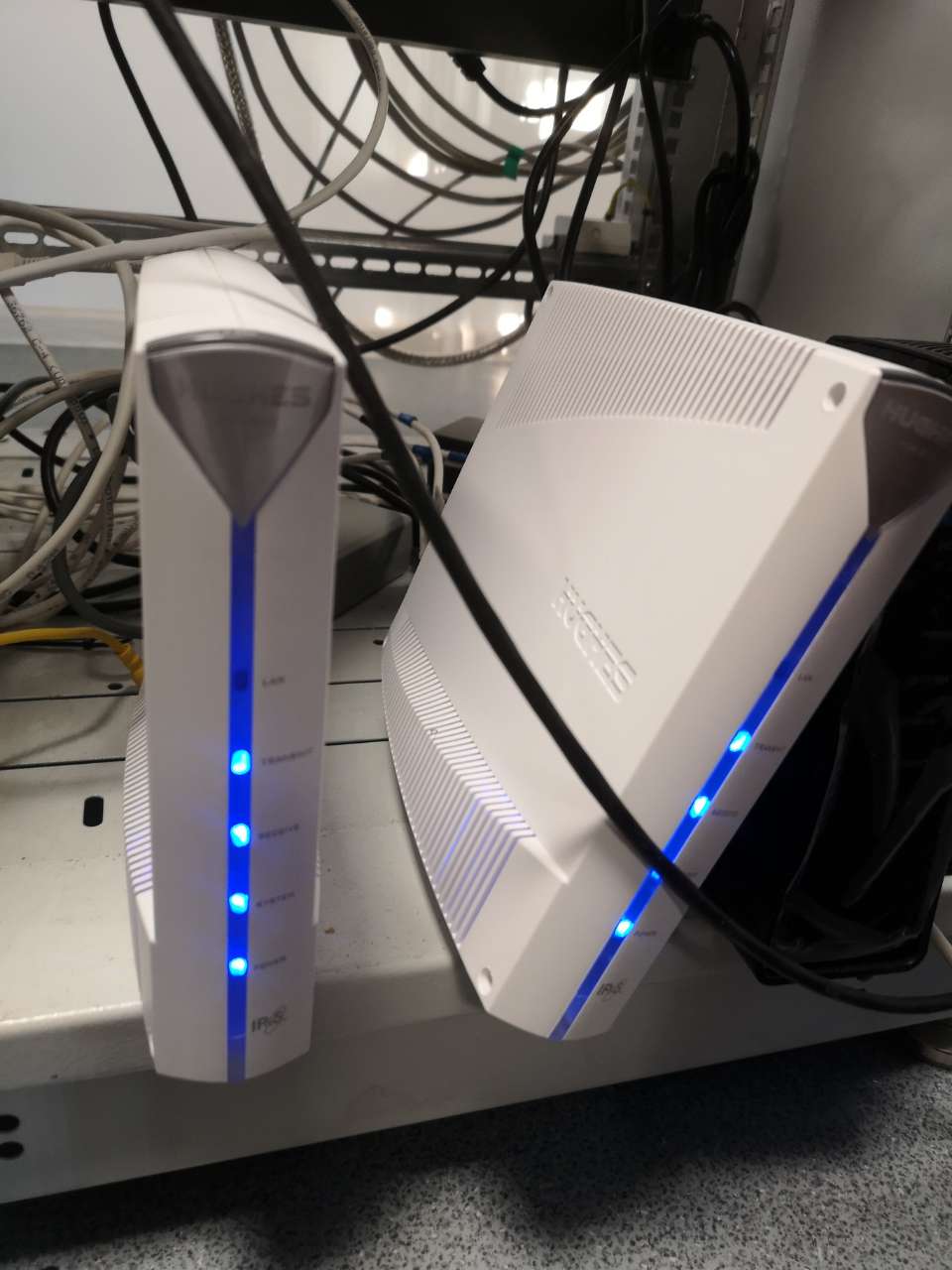

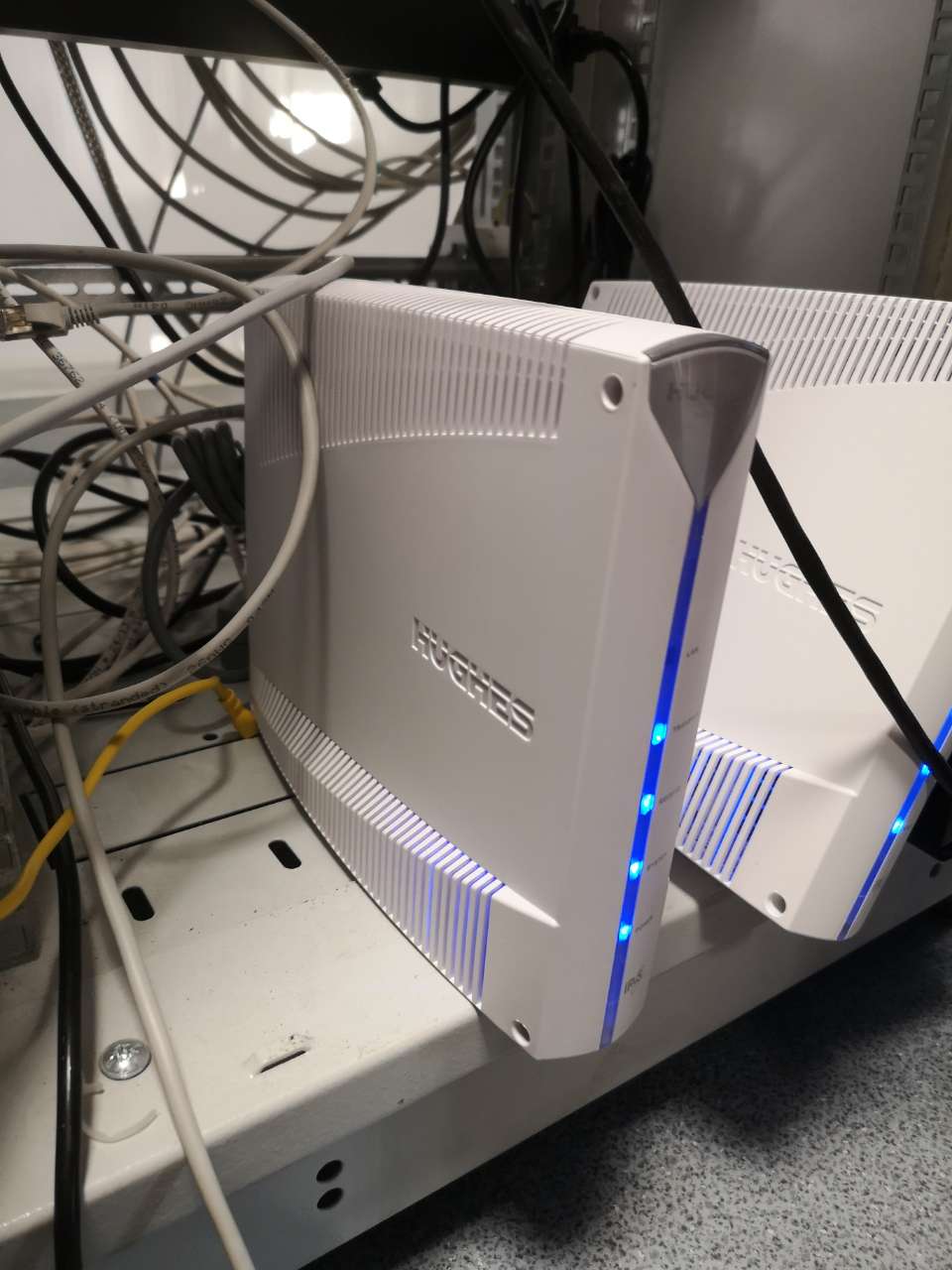

НХ GW является основным компонентом сети НХ, который играет роль «мастера» системы и обеспечивает управление сетью. Это высокопроизводительное, экономически эффективное решение для сбора и концентрации на региональном уровне больших объёмов полносвязного трафика от периферийных терминалов HX90 и HX200 с эффективным предоставлением высококачественных услуг телефонии, передачи данных и видео.
- Производитель
- HUGHES
- Тип оборудования
- HUB
Основным компонентом системы НХ является Шлюз НХ, который играет роль «мастера» системы и обеспечивает управление сетью и динамическим выделением полосы. Для прямого канала, принимаемого всеми периферийными терминалами системы НХ, Шлюз НХ использует несущую стандарта DVB-S2 с адаптивным кодированием и модуляцией (АCМ). Для обеспечения связи по обратным каналам от периферийных терминалов к Шлюзу НХ или другому периферийному терминалу (в полносвязном режиме) применяется метод FDMA/TDMA.
Особенности платформы HX:
Компактная конфигурация хаба
Настраиваемый, чувствительный к передаваемому протоколу алгоритм выделения полосы, обеспечивающий оптимизацию характеристик и эффективности обслуживания каждого приложения в сети
Динамическое выделение CIR в обратном канале на один или группу периферийных терминалов
Высокоэффективная передача любого IP трафика
Сквозная безопасность связи в сети
Новейшие возможности и функции управления сетью, включая детальную диагностику состояния каждого периферийного терминала
Горячее резервирование всех важных компонентов
Опционный контроллер работы в полносвязном режиме, обеспечивающий связь между периферийными терминалами в один скачок

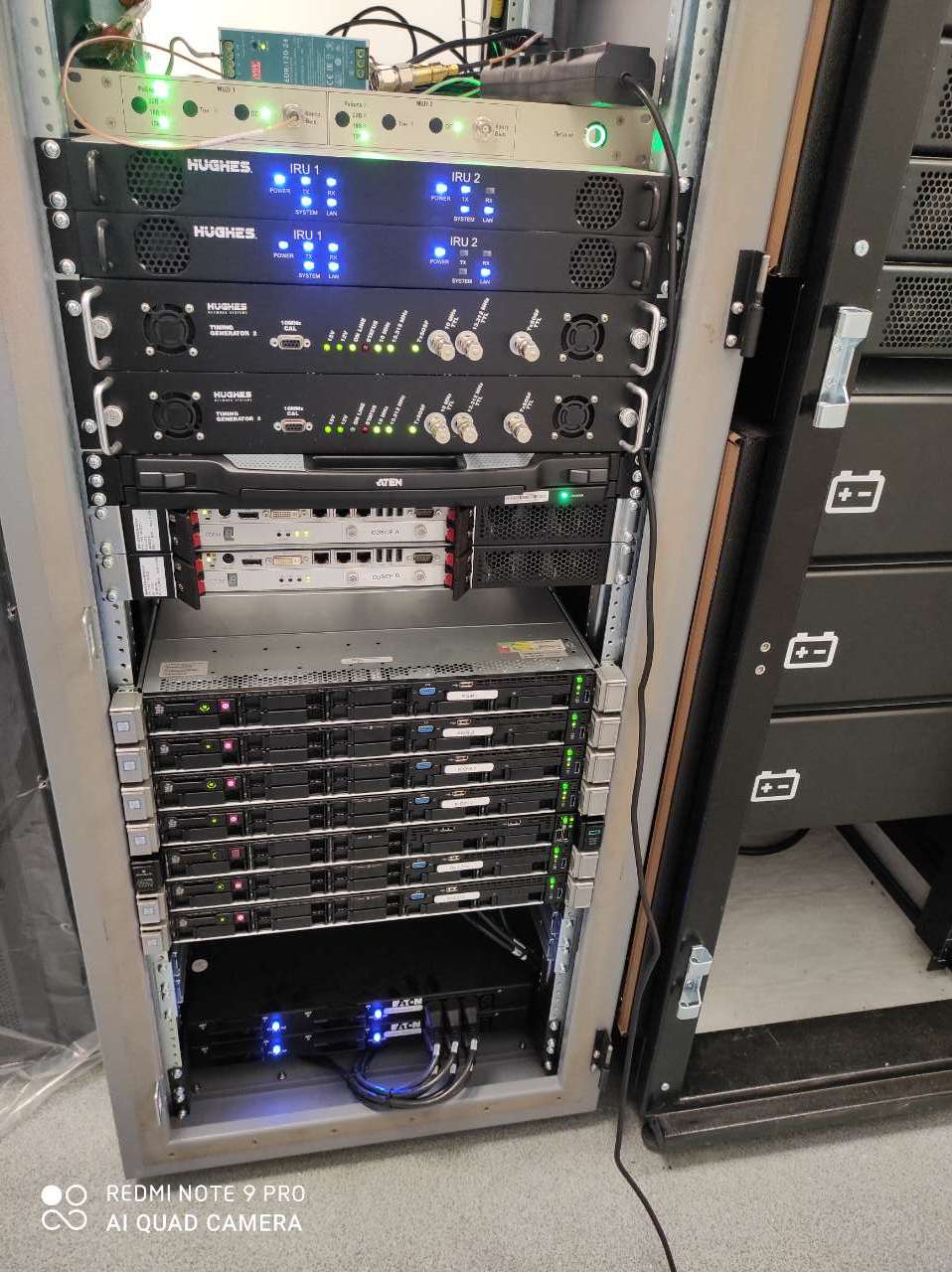

Спутниковый шлюз собран в одной заводской 19 дюймовой стойке и включает в себя следующие функциональные блоки:
- Приемные блоки HX-TIMING-UNIT (два блока в едином корпусе) отвечают за обеспечение поддержки синхронизации обратных каналов, соответствующих конкретным прямым каналам;
- Генератор синхросигналов HX-TG2 предназначен для формирования и распределения синхросигналов между блоками, устройствами и серверами;
- Монитор и клавиатура HX-KEY-BRD используются операторами центрального шлюза сети HX для управления серверами и блоками, входящими в состав центрального шлюза HX GW, их конфигурирования и мониторинга;
- Блок конфигурируемой системы демодуляции HX-CDS-10MSPS-LB, представляет собой высокопроизводительный демодулятор, размещённый в едином компактном блоке и способный одновременно демодулировать несколько несущих FDMA/TDMA (с частотно-временным разделением) до 10 Мсим/с суммарного FDMA/TDMA трафика;
- Модуль HX-SGM с совмещёнными функциями DVB-S2 модулятора, спутникового шлюза (SatGW) и IP шлюза (IPGW)
- Система управления сетью HX-NMSS обеспечивает работу системы управления и поддерживает четыре основных компонента управления: функции управления сетью, интерфейс оператора – графический интерфейс пользователя (GUI) и программный продукт HP OpenView.
- Модуль сетевого управляющего кластера HX-DNCC выполняет все функции обработки и управления для подсистемы обратных каналов. DNCC отвечает за управление распределением полос обратных каналов и работой демодуляторов CDS.
- Шлюз IPGW (HX-IPGW) обеспечивает интерфейс между ОЦС (HX GW) и соединениями наземного Интранета предприятия для передачи данных.
- Коммутатор локальной сети C3850-48-48T на 48 портов
- Блок распределения питания для оборудования, установленного в стойку
