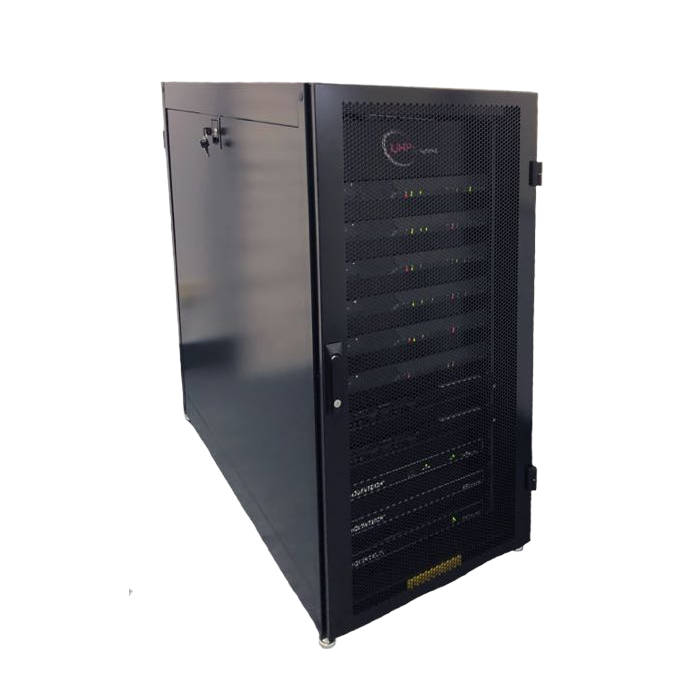

Мультисервисная VSAT платформа (Спутниковый хаб) ИСТАР Eastar UHP
Компания Eastar/Истар UHP Networks прекратила свою деятельность в РФ в 2023г. Более не осуществляет ни продаж, ни технической поддержки, ни гарантийных обязательств на территории РФ. Также на рынке присутствуют различные реплики модемов UHP от компании Comtech Telecommunications Corp. (“Comtech”) c названием в модели CEL вместо UHP.
- Производитель
- ИСТАР
- Тип оборудования
- Спутниковый хаб
- Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
- В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
- Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.
Универсальная масштабируемая VSAT платформа (хаб, hub) ИСТАР UHP операторского класса для наземного сегмента спутниковых сетей. Платформа включает различные терминалы, центральные станции и систему управления. Гибкие топологии (P2P, star, tree, mesh, full mesh) и каналообразование (SCPC, SCPC-DAMA, TDM, TDMA). Совместимость с различным радиочастотным оборудованием C, X, Ku, Ka диапазонов.
Масштабируемые хабы UHP бывают следующих видов:
Mini Hub (TDM/TDMA): до 30 Msps и 64 APSK прямой канал DVB-S2X, до 2000 Star/Mesh терминалов, до 4 MF-TDMA каналов суммарно 11Msps, возможно использование без NMS, реализуется на маршрутизаторах серии UHP-200 в любом корпусном исполнении, легко масштабируется до полнофункционального стандартного (Standard) или HTS хаба.
Standard Hub (TDM/TDMA): прямой канал TDM до 64 Msps DVB-S2X ACM QPSK-64 APSK, обратный канал MF-TDMA до 11 Msps LDPC ACM c QPSK, 8PSK, 16APSK и SCPC до 64 Msps DVB-S2X ACM до 64 APSK, до 500 000 Star/Mesh терминалов, стандартный хаб реализуется на базе сдвоенных маршрутизаторах серии UHP-240 и управляется через NMS
HTS Wideband Hub: многолучевой хаб, динамические лицензии контроллеров, до 200 Msps прямой канал, несколько сетей в несущей, локальное-/гео-резервировани, прямой канал TDM DVB-S2X ACM до 200 Msps с QPSK, 8PSK, 16APSK, 32APSK и 64APSK, обратный канал MF-TDMA до 11 Msps на несущую; LDPC ACM with QPSK, 8PSK и 16APSK, обратный канал SCPC DVB-S2X ACM до 64 Msps с QPSK, 8PSK, 16APSK, 32APSK и 64APSK, до 64 прямых, 16 000 TDMA обратных каналов и 510 000 терминалов
Система управления сетью (NMS) строится на базе стандартного сервера на Ubuntu, программного обеспечения UHP NMS и программно-управляемых возможностей
Оборудование и программного обеспечение UHP позволяет создавать гибкие масштабируемые программно-определяемые сети. В них используются универсальные маршрутизаторы UHP-2XX Series (UHP-200/210/220/230/240) для всех типов задач. Функционал каждого маршрутизаторв определяется путем динамического назначения или переноса лицензий.
Эффективность полосы
Высокая спектральная эффективность каналов, сдвоенный DVB-S2X 500 Msps демодулятор с отдельными входами, QPSK - 256APSK MODCODS c ACM, встроенный высокоскоростной DVB-S2X модулятор для SCPC, многоканальный MF-TDMA LDPC демодулятор, 12 MODCOD включая QPSK, 8PSK & 16APSK, символьная скорость до 11 Msps, Hubless и Mesh топологии с эффективностью 96, уникальная инкапсуляция с эффективностью до 99%, экономия до 20% полосы.
Абонентское оборудование
Линейка спутниковых модемов UHP-2XX представлена следующими моделями UHP-200 (компактный), UHP-210(плата), UHP-220(для внешней установки), UHP-230 (для установки в стойку), UHP-240 (dual), различающихся форм-фактором исполнения корпуса и функционалом.
UHP-2XX-ST компактный маршрутизатор с поддержкой:TDM/TDMA STAR
UHP-2XX-SC SCPC модем (Tx: QPSK, 8PSK, 16APSK ACM; 20% RO); TDM/TDMA STAR; применимо для всех продуктов UHP-2XX, UHP-2XX-SC
UHP-2XX-SA DVB-S2X SCPC модем (Tx: QPSK, 8PSK, 16APSK, 32APSK, 64APSK ACM; 5%/20% RO); TDM/TDMA STAR; применимо только для продуктов UHP-2XX-SC, UHP-2XX-SA
UHP-2XX-IM четырехканальный контроллер обратного канала MCD-4CH (QPSK, 8PSK, 16 APSK); применимо только для продуктов UHP- 2XX-IC, UHP-2XX-IM
Применение
-
Корпоративные сети
-
Магистральные каналы (подключение сотовых вышек (Cellular backhaul), резервные каналы для операторов)
-
Широкополосный доступ (домохозяйства, школы, офисы)
-
Связь в движении (море, авиа, mobile connectivity)
-
Телерадиокомпании (сбор и доставка контента)
-
Государственные и силовые структуры
>>>
В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.
По любым техническим и коммерческим вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.
<<<>>>
Navtelsat Sales team
+7 (812) 702-12-12
1. Планируемая структура сети/топология
2. Планируемое количество прямых/обратных каналов
3. Тип трафика, скорости между абонентами и ЦС
4. Спутник, частотный диапазон (при наличии хар-ки ствола)
5. Местоположение и состав ЦС (антенна, BUC)
6. Местоположение и состав АС (антенны, BUC)
7. Количество АС
8. Необходимость резервирования
Любая другая информация, которую вы считаете полезной.
