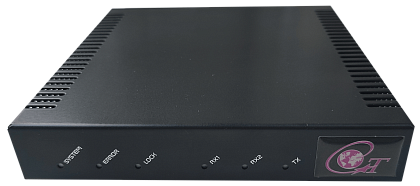

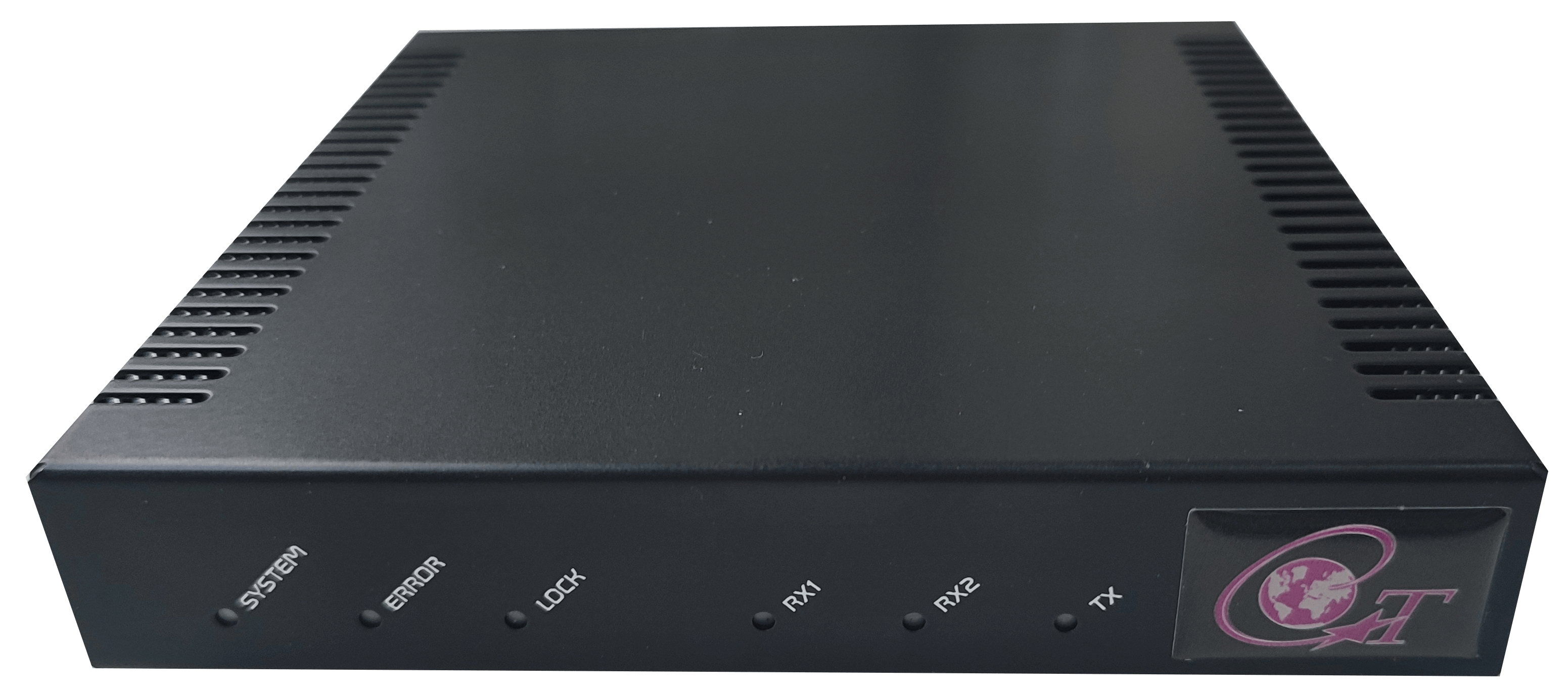

Спутниковый модем СТАР-Т СТТ-100/200/210/220/230/240

• Товар доступен под заказ

У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже нескольких наименований спутникового оборудования производства СТАР-Т и имеем богатый опыт в данном направлении.

Производитель: СТАР-Т

Диапазон: L

Тип оборудования: Спутниковый модем

Все товары бренда

Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

Линейка спутниковых модемов СТАР-Т серии СТТ-2XX представлена следующими моделями СТТ-100 (компактный), СТТ-200 (компактный), СТТ-210(плата), СТТ-220 (для внешней установки), СТТ-230 (для установки в стойку), СТТ-240 (dual), различающихся форм-фактором исполнения корпуса и функционалом.

CTT-100 компактный маршрутизатор с поддержкой: TDM/TDMA STAR.

CTT-200 компактный маршрутизатор с поддержкой: TDM/TDMA Star

CTT-230 маршрутизатор стоечного исполнения с поддержкой: TDM/TDMA STAR

CTT-230 маршрутизатор стоечного исполнения с поддержкой: TDM/TDMA Мини-Хаб - 1x OC (QPSK, 8PSK, 16APSK; 32APSK; 64APSK, 128APSK, 256APSK ACM; 5%/20% RO; до 30 Msps); 1x MCD-1CH IC (QPSK, 8PSK,16APSK)

Модель СТТ2xx является базовой и может выступать только абонентской станцией в сети типа "Звезда". Но аппаратно модем готов выступать в роли Hub, inroute, slave, master, SCPC, mesh, fmesh, и т д необходимо открывать необходимые опции. Следующие опции могут быть открыты лицензиями:

SCPC модем (Tx: QPSK, 8PSK, 16APSK ACM; 20% RO); TDM/TDMA Star; применимо для всех продуктов СТТ-2XX/CTT-2XX.
DVB-S2X SCPC модем (Tx: QPSK, 8PSK, 16APSK, 32APSK, 64APSK, 128APSK, 256APSK ACM; 5%/20% RO); TDM/TDMA Star; применимо только для продуктов СТТ-2XX-SC/CTT-2XX-SC
TDMA четырехканальный контроллер обратного канала MCD-4CH (QPSK, 8PSK,16APSK); применимо только для продуктов СТТ-2XX-IE/CTT-2XX-IE

СТТ-2XX-ST компактный маршрутизатор с поддержкой:TDM/TDMA STAR

СТТ-2XX-SC SCPC модем (Tx: QPSK, 8PSK, 16APSK ACM; 20% RO); TDM/TDMA STAR; применимо для всех продуктов СТТ-2XX, СТТ-2XX-SC

СТТ-2XX-SA DVB-S2X SCPC модем (Tx: QPSK, 8PSK, 16APSK, 32APSK, 64APSK ACM; 5%/20% RO); TDM/TDMA STAR; применимо только для продуктов СТТ-2XX-SC, СТТ-2XX-SA

СТТ-2XX-IM четырехканальный контроллер обратного канала MCD-4CH (QPSK, 8PSK, 16 APSK); применимо только для продуктов СТТ- 2XX-IC, СТТ-2XX-IM

СТТ-2хх - универсальный компактный VSAT маршрутизатор с программно-управляемой архитектурой, самой высокой производительностью в отрасли и энергопотреблением менее 12W. Он обеспечивает пропускную способность до 450 Mbps. СТТ-200 включает в себя два DVB демодулятора, четыре высокоскоростных TDMA демодулятора, универсальный TDMA/SCPC модулятор и мощный IP маршрутизатор с производительностью до 190 000 pps. Высокая производительность позволяет применять эффективные протоколы доступа к сети, распределения ресурсов и инкапсуляции данных, а также поддержки модуляции и кодирования. СТТ-200 может быть использован в качестве TDM/TDMA терминала с топологией «звезда» или «mesh», или Tx/Rx SCPC IP модема, или узла в Hubless TDMA (full mesh) сети, или строительного блока (универсального контроллера) в масштабном TDM/TDMA Хабе.

Это уникальное устройство поддерживает различные протоколы доступа и продвинутый QoS, так что оно может работать как TDM/TDMA Хаб с одним исходящим TDM и до 4х входящих TDMA несущих. СТТ-200 может на ходу переключаться между режимами работы, используя любой из 8 профилей конфигурации, хранящиеся в устройстве. Несколько демодуляторов позволяют одновременно принимать две DVB (TDM или SCPC) несущие и группу до 4 TDMA несущих с двух разных лучей или антенн. Это делает СТТ-200 оптимальным выбором для TDMA Mesh сетей и также для иерархических сетей с множеством DVB несущих. Маленький размер, низкое энергопотребление и небольшое количество активных электронных компонентов обеспечивают высочайшую надежность с более чем 200 000 часами MTBF.

Самый быстрый в мире VSAT маршрутизатор с пропускной способностью более 450 Мбит/сек
Два независимых DVB демодулятора со скоростью до 500 Мсим/сек и независимыми ПЧ входами
Эффективные DVB-S2/S2X модуляции с 5% и 20% roll-off и поддержкой HTS транспондеров
Многоканальный MF-TDMA демодулятор с эффективностью 96% vs SCPC
Адаптивная модуляция и кодирование (ACM) в прямых и обратных каналах с SCPC/TDMA режимами
Различные режимы работы и топологии: SCPC, TDM/TDMA, TDM/TDMA Mesh, Hubless TDMA
HTS VSAT с поддержкой приема различных лучей, диапазонов, спутников и с балансировкой трафика
Непревзойденная производительность маршрутизатора до 190 000 PPS и расширенный QoS
Layer 3 маршрутизатор и Layer 2 сетевой мост с поддержкой IPv6
Два LAN интерфейса со встроенным коммутатором упрощают подключение к сети пользователя
Малые задержки обработки и передачи данных - значение PING в режиме TDMA ~570 мсек
Самый компактный в отрасли полноразмерный Хаб с множеством MF-TDMA каналов и до 2000 терминалов
Поддержка резервирования по схеме 1:1 без контроллера или M:N на базе Smart Redundancy

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

СЕТЬ
Топология	Point-to-Point, Star, Dual-Gateway, Mesh
Режимы работы	Программно-определяемые: SCPC, SCPC DAMA, TDM/SCPC, TDM/TDMA Star/Mesh, Hubless MF TDMA
Роль в сети	SCPC модем, TDM/TDMA терминал или Хаб, Smart Redundancy контроллер, Hubless Slave или Master
Диапазоны	C, X, Ku, Ka, включая многолучевые HTS спутники
КАНАЛ TDM (SCPC)	МОДУЛЯТОР	ДЕМОДУЛЯТОР
Стандарт	DVB-S2 / DVB-S2X с адаптивным кодированием и модуляцией
Канальность	Один универсальный SCPC/TDMA модулятор	Два демодулятора с переключ. ПЧ входами Rx1/Rx2
Модуляция	QPSK, 8PSK, 16APSK, 32APSK, 64APSK; Roll-off: 5% или 20%;	QPSK, 8PSK, 16PSK, 64APSK, 128APSK, 256APSK
FEC	1/4, 14/45, 1/3, 2/5, 9/20, 7/15, 1/2, 8/15, 11/20, 26/45, 3/5, 23/36, 2/3, 25/36, 32/45, 13/18, 3/4, 7/9, 4/5, 5/6, 77/90, 8/9, 13/45	Все DVB-S2 & DVB-S2X MODCOD
Символьная скорость	300 ksps - 65 Msps; шаг 1 ksps (51 Msps @32APSK, 43 Msps @64APSK)	300 ksps - 500 Msps
Информационная скорость	150 kbps - 225 Mbps	150 kbps - 225 Mbps
QoS	8 уровней приоритетов, политики трафика, CIR, MIR, групповой QoS, иерархический шейпер, FAP
КАНАЛ TDMA	МОДУЛЯТОР	ДЕМОДУЛЯТОР
Стандарт	LDPC TDMA с адаптивным кодированием и модуляцией
Канальность	Один универсальный SCPC/TDMA модулятор	Четырехканальный MF-TDMA демодулятор
Модуляция	QPSK, 8PSK, 16APSK; Roll-off: 5%, 20%	QPSK, 8PSK, 16APSK
FEC	1/2, 2/3, 3/4, 5/6	1/2, 2/3, 3/4, 5/6
Символьная скорость	100 ksps - 8 Msps; шаг 1 ksps	100 ksps - 8 Msps; (макс. 8 Msps для всех каналов)
Информационная скорость	100 kbps - 26.7 Mbps	100 kbps - 26.7 Mbps
TDMA протокол	Кадр 50 -1000 ms, 14 размеров слотов, регулировка минимальной полосы; MF-TDMA с быстрой перестройкой
QoS	8 уровней приоритетов, политики трафика, CIR, MIR, групповой QoS, иерархический шейпер, FAP
МАРШРУТИЗАТОР
Производительность	До 190 000 пакетов в секунду
Поддержка	DSCP, multiple IP/VLANs, NAT*, proxy ARP, L2 Bridging, TCP Acceleration, Jumbo frames, AES-256
Протоколы	IPv4/IPv6*, IGMP, cRTP, SNMP, RIP, SNTP, TFTP, PPP, DHCP, DHCP Relay
Управление	HTTP интерфейс, SNMP, Telnet, NMS с поддержкой VNO
ИНТЕРФЕЙСЫ
Пользовательский LAN	2 x Gigabit 10/100/1000 Base-T
Консоль управления	miniUSB, B female
IF Rx (оба входа)	950-2150 MHz; Ref. 10 MHz/+5 dBm [RX2]; 13.5/18 VDC 0.75A; F type
IF Tx	950-2150 MHz; - 46…-1 dBm; Ref. 10 MHz/+5 dBm; 24V/2A; F type
ВНЕШНИЕ УСЛОВИЯ
Питание	24 VDC или 100-240 VAC (внешний адаптор); 12 W
Климатические условия	00…+500 C, влажность до 90%
Размер / Вес	145x29x144 мм / 485 г
