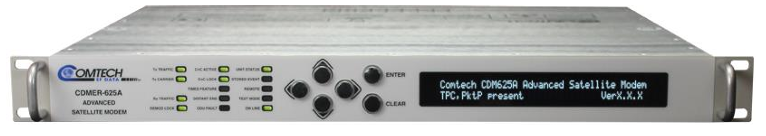

Спутниковый модем Comtech CDMER-625A Advanced Satellite Modem

Товар доступен под заказ

У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже сотен наименований спутниковых модемов производства Comtech и имеет богатый опыт в данном направлении.

Производитель
Comtech
Диапазон
L
Тип оборудования
Спутниковый модем
  • Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
  • В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
  • Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

Передовой спутниковый модем CDMER-625A Advanced Satellite Modem создан на базе богатого опыта Comtech EF Data по разработке наиболее эффективных спутниковых модемов. Это первый модем, объединяющий технологию Forward Error Correction (FEC) – VersaFEC, коды Low Density Parity Check (LDPC) и революционную технологию сжатия полосы пропускания DoubleTalk Carrier-in-Carrier, что позволяет в любых условиях максимально экономить спутниковый ресурс. Сочетание передовых технологий дает возможность применять многомерную оптимизацию, позволяющую пользователям спутниковой связи:

  • минимизировать эксплуатационные расходы (OPEX)
  • максимально увеличить пропускную способность без использования дополнительных ресурсов транспондеров
  • максимально увеличить доступность без использования дополнительных ресурсов транспондеров
  • минимизировать капитальные затраты (CAPEX), допуская меньшие BUC/HPA и/или антенны
  • Или использовать комбинацию методов для удовлетворения конкретных потребностей бизнеса

Возможности
  • Сжатие полосы DoubleTalk Carrier-in-Carrier
  • Автоматическое регулирование мощности суммарного сигнала в режиме Carrier-in-Carrier
  • Адаптивное кодирование и модуляция (ACM)
  • Пакетный процессор со сжатием заголовков, сжатием полезной информации, улучшенным качеством обслуживания (QoS) и режимом управляемой коммутации (Managed Switch Mode)
  • 4-портовый управляемый коммутатор Ethernet с поддержкой VLAN и QoS
  • Поддержка Jumbo-кадров
  • Поддержка двух частотных диапазонов (70/140 МГц и LBand) в одном устройстве, расширенный диапазон L-Band на прием
  • Скорость передачи данных: от 18 кбит/с до 25 Мбит/с
  • Символьная скорость: от 18 кбод до 12,5 Мбод
  • Модуляции: BPSK, QPSK / OQPSK, 8PSK/8- QAM, 16-QAM
  • Алгоритмы FEC: Витерби, последовательный, каскадный Рида-Соломона, TCM, турбокодирование (Turbo Product Code, TPC) (совместимый с IESS-315), код LDPC и VersaFEC (LDPC с низкой задержкой)
  • Широкий набор интерфейсов передачи данных: EIA-422/530, V.35, G.703 T1, G.703 E1, G.703 T2, G.703 E2, Quad G.703 E1, ASI, LVDS, HSSI, 4-портовый Ethernet 10/100Base-T
  • IEEE 1588v2 Precision Time Protocol
  • Мультиплексирование трафика IP/Ethernet и G.703
  • Вставка и выделение для T1/E1 (D&I)
  • Расширенные вставка и выделение для одиночных T1/E1 и для Quad E1 (D&I++)
  • Управление: 10/100Base-T Ethernet для SNMP, SNMP Proxy для удаленной стороны, HTTP, Telnet и EIA-232/EIA-485
  • Carrier ID с технологией MetaCarrier®
  • Встроенный мониторинг и управление для удаленной стороны (Embedded Distant-end Monitor and Control, EDMAC)
  • Автоматический контроль мощности несущей (Automatic Uplink Power Control, AUPC)
  • Сервисный канал (Engineering Service Channel, ESC/ESC++)
  • Стандартный высокостабильный внутренний источник синхронизации (± 6 x 10-8)
  • 5-уровневый адаптивный эквалайзер
  • L-Band TX: синхронизация 10 МГц для BUC, модуляция FSK, опциональный блок питания для BUC
  • L-Band: Улучшенный FSK для LPOD M&C
  • L-Band RX: синхронизация 10 МГц и блок питания для LNB
  • Режимы открытой сети
  • Возможно применение коммутаторов резерва в режиме 1:1 и 1:10

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat  и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим  вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

Data Rate 18 kbps to 25 Mbps, in 1 bps steps (modulation, FEC & data interface dependant)
Symbol Rate 18 ksps to 12.5 Msps
Operating Frequency 50 – 180 MHz (standard) and 950 – 2250 MHz (option) 100 Hz resolution, independent TX and RX operation
Major Operating Modes
(See User Manual For Details)
Open network, per IESS-308 / 309 / 310 / 314 transparent, closed network per IESS-315
LDPC / TPC Codec (option)
VersaFEC Codec (option) with ACM or Constant Coding & Modulation (CCM) EDMAC Framed with/without AUPC
RS Outer Codec
High rate ESC / Enhanced ESC (ESC++)
Drop & insert (D&I) /Enhanced D&I++ (option)
Quad E1 drop & insert (QDI) (option)
DoubleTalk Carrier-in-Carrier (option)
FEC & Modulation
None Uncoded BPSK/QPSK/OQPSK
Viterbi: k=7, per IESS-308/309 Rate 1/2 BPSK/QPSK/OQPSK
Rate 3/4 QPSK/OQPSK
Rate 7/8 QPSK/OQPSK
Viterbi with Reed Solomon Rate 3/4 16-QAM
Rate 7/8 16-QAM
Sequential See CDM-625A user manual for details
Reed Solomon Open network and closed network modes
TCM (Per IESS-310) 8PSK/TCM Rate 2/3
Integrated LDPC and TPC (2nd Gen) Codec (Optional Plug-in Module) LDPC Code Rates
Rate 1/2 BPSK/QPSK/OQPSK
Rate 2/3 QPSK/OQPSK/8PSK/8-QAM
Rate 3/4 QPSK/OQPSK/8PSK/8-QAM/16-QAM
TPC Code Rates
Rate 5/16 BPSK
Rate 21/44 BPSK/QPSK/OQPSK
Rate 3/4 QPSK/OQPSK/8PSK/8-QAM/16-QAM
Rate 7/8 QPSK/OQPSK/8PSK/8-QAM/16-QAM
Rate 0.95 QPSK/OQPSK/8PSK/8-QAM
VersaFEC Codec (Option) BPSK Rate 0.488
QPSK Rate 0.533, 0.631, 0.706, 0.803
8-QAM Rate 0.576 (ECCM), 0.642, 0.711, 0.780
16-QAM Rate 0.644 (ECCM), 0.731, 0.780, 0.829, 0.853
BPSK 0.493 (ULL)
QPSK 0.493, 0.654, 0.734 (ULL)
VersaFEC-2 Codec (Option) Long Block:
BPSK Rate 0.489
QPSK Rate 0.489, 0.537, 0.586, 0.611, 0.635, 0.660, 0.684, 0.733
8-QARY Rate 0.521, 0.537, 0.562, 0.586, 0.611, 0.635, 0.660, 0.684, 0.708, 0.733
16-QARY Rate 0.586, 0.611, 0.635, 0.660, 0.684, 0.708, 0.733, 0.757, 0.782
32-ARY Rate 0.660, 0.684, 0.708, 0.733, 0.757, 0.782, 0.801, 0.831, 0.855, 0.879

Short Block:
BPSK Rate 0.489
QPSK Rate 0.489, 0.537, 0.586, 0.611, 0.635, 0.660, 0.684, 0.733
8-QARY Rate 0.521, 0.537, 0.562, 0.586, 0.611, 0.635, 0.660, 0.684, 0.708, 0.733
16-QARY Rate 0.586, 0.611, 0.635, 0.660, 0.684, 0.708, 0.733, 0.757, 0.782
32-ARY Rate 0.660, 0.684, 0.708, 0.733, 0.757, 0.782, 0.801, 0.831,
Scrambling IDR Mode, no RS, - per ITU V.35 (Intelsat variant)
IBS mode, no RS - per IESS-309, externally frame synchronized
Transparent Closed Network mode, no RS or Turbo coding - per ITU V.35 (Intelsat variant)
EDMAC mode, no RS coding - externally frame synchronized - proprietary
Turbo Product Code/LDPC/VersaFEC modes - externally frame synchronized - proprietary
All RS modes - externally frame synchronized per IESS-308/309/310
Management 10/100Base-T Ethernet with SNMP, HTTP and Telnet support, EIA-232, EIA-485 (2- or 4-wire)
Form C Relays Hardware fault, RX and TX traffic alarms, open network backward alarms
External Reference
(Input OR Output)
BNC connector
Input: 1, 2, 5, or 10 MHz, -6 dBm to +10 dBm, 50 Ω/75 Ω (nominal)
Output: 10 MHz, 2.7 V peak-to-peak ± 0.4 V, low impedance output
Data Interfaces
EIA-422/-530 DCE , Up to 14 Mbps 25-pin D-sub (female)
V.35 DCE , Up to 14 Mbps 25-pin D-sub (female)
LVDS Serial , Up to 25 Mbps 25-pin D-sub (female)
HSSI Serial , Up to 25 Mbps 25-pin D-sub (female)
G.703 T1, 1.544 Mbps (Balanced 100 Ω) 9-pin D-sub (female) or BNC (female)
G.703 T2, 6.312 Mbps (Unbalanced 75 Ω or balanced 110 Ω) 9-pin D-sub (female) or BNC (female)
G.703 E1, 2.048 Mbps (Unbalanced 75 Ω or balanced 120 Ω) 9-pin D-sub (female) or BNC (female)
G.703 E2, 8.448 Mbps (Unbalanced 75 Ω) 9-pin D-sub (female) or BNC (female)
ASI , Up to 25 Mbps BNC (female)
Additional 2.048 Mbps E1 Ports for Quad-E1 (Balanced 120 Ω) 9-pin D-sub (female)
Overhead Data 44-pin High-density D-sub (male)
Modem Alarms 15-pin D-sub (male)
4-port 10/100Base-T Managed Ethernet Switch
(Optional Packet Processor Available)
4 x RJ-45
Modulator
Frequency Stability ± 0.06 ppm (± 6 x 10-8), 0° to 50°C (32° to 122°F) with internal reference
Transmit Filtering Per IESS-308
Alpha (Rolloff) 5%, 10%, 15%, 20%, 25%, 35%
Harmonics and Spurious Better than -60 dBc/4 kHz (typically <-65 dBc/4kHz)
Measured from 1 to 500 MHz (50-180 MHz band)
Measured F0 ± 500 MHz (950-2250 MHz band)
Transmit On/Off Ratio -60 dBc minimum
Output Phase Noise (dB/Hz - Freq. Offset)
< 0.480° rms double sided, 100 Hz to 1 MHz
(Minimum 16 dB better overall than the Intelsat
IESS-308/309 requirements)
-63.0 dB/Hz - 100 Hz
-73.0 dB/Hz - 1 kHz
-83.0 dB/Hz - 10 kHz
-93.0 dB/Hz - 100 kHz
Fundamental AC line spurious is -42 dBc or lower The sum of all other single sideband spurious, from 0 to 0.75 x symbol rate, is -48 dBc or lower
Output Power 50-180 MHz: 0 to -25 dBm, 0.1 dB steps
950-2250 MHz: 0 to -40 dBm, 0.1 dB steps
Power Accuracy 50-180 MHz:
± 0.5 dB over frequency, data rate, modulation type and temperature range of 15 to 35° C
± 0.8 dB over frequency, data rate, modulation type and temperature range of 0 to 50° C
950-2250 MHz:
± 0.7 dB over frequency, data rate, modulation type and temperature range of 15 to 35° C
± 1.0 dB over frequency, data rate, modulation type and temperature range of 0 to 50° C
Output Impedance & Return Loss 50-180 MHz: 50 Ω/75 Ω, 16 dB minimum return loss (18 dB typical), BNC connector
950-2250 MHz: 50 Ω, 19 dB minimum return loss (21 dB typical), Type-N connector
Clocking Options Internal, ± 0.06 ppm (SCT)
External, locking over a ± 100 ppm range (TT)
Loop timing (RX satellite clock) – supports asymmetric operation
External clock
External TX Carrier Off By TTL ‘low’ signal or external contact closure
BUC Reference (10 MHz) Via TX IF center conductor, 10.0 MHz ± 0.06 ppm (with internal reference), selectable on/off, 0.0 dBm ± 3 dB
BUC Power Supply (HW Option) 24 VDC, 4.17 Amps max., 90 W @ 50° C 48 VDC, 3.125 Amps max., 150 W @ 50° C (180 W @ 30° C)
Supplied through TX IF center conductor and selectable on/off via M&C control
Demodulator
Input Power Range, Desired Carrier 50-180 MHz: -105 + 10 log (symbol rate) to -70 + 10 log (symbol rate) dBm
950-2250 MHz: -130 + 10 log (symbol rate) to -80 + 10 log (symbol rate) dBm
Max Composite Operating Level 50-180 MHz: 94 – 10 log (symbol rate, desired carrier) dBc, +10 dBm max., with the additional requirement that within ± 10 MHz of the desired carrier the composite power is ≤ +30 dBc
950-2250 MHz: 102 – 10 log (symbol rate, desired carrier) dBc, +10 dBm max., with the additional requirement that within ± 10 MHz of the desired carrier the composite power is ≤ +30 dBc
Absolute Maximum +20 dBm
Adaptive Equalizer 5-tap design, selectable on/off
Acquisition Range Programmable in 1kHz increments
Below 64 ksymbols/sec ± 1 kHz to ± (Rs/2) kHz, where Rs = symbol rate in ksymbols/sec
Between 64 and 389 ksymbols/sec ± 1 kHz to ± 32 kHz
Above 389 ksymbols/sec ± 1 kHz to ± (0.1 * Rs) kHz, up to a maximum of ± 200 kHz
Acquisition Time Highly dependent on data rate, FEC rate, and demodulator acquisition range. E.g. 120 ms average at 64 kbps, R1/2 QPSK, ± 10 kHz acquisition sweep range, 6 dB Eb/No
Plesiochronous/ Doppler Buffer Selectable from 64 to 262,144 bits, in 16-bit steps (Additional limitations for G.704 frame boundaries)
Receive Clock RX satellite, TX terrestrial, external reference
Clock Tracking ± 100 ppm minimum
LNB Reference (10 MHz) Via RX IF center conductor, 10.0 MHz ± 0.06 ppm (with internal reference), selectable on/off, -3.0 dBm ± 3 dB
LNB Voltage Selectable on/off, 13 VDC, 18 VDC per DiSEq 4.2 and 24 VDC at 500 mA maximum
Monitor Functions Eb/N0 estimate, corrected BER, frequency offset, buffer fill state, receive signal level
DoubleTalk Carrier-in-Carrier
Delay Range 0 to 330 ms
Power Spectral Density Ratio
(Interferer to Desired)
BSPK/QPSK/8PSK/8-QAM: –7 dB to +11 dB
16-QAM: -7 dB to +7 dB
Maximum Symbol Rate Ratio 3:1 (TX:RX or RX:TX)
Eb/No Degradation 0 dB Power Spectral Density Ratio
BPSK/QPSK/OQPSK: 0.3 dB
8-QAM: 0.4 dB
8PSK: 0.5 dB
8-ARY: 0.4 dB
16-QAM: 0.6 dB
16-ARY: 0.6 dB
32-ARY: 0.6 dB
+10 dB power spectral density ratio
Additional 0.3 dB
Satellite Restrictions Satellite in “loop-back” mode (i.e., the transmit station can receive itself)
“Non-processing” satellite (i.e., does not demodulate or remodulate the signal)
Environmental and Physical
Temperature Operating: 0 to 50°C (32 to 122°F)
Storage: -25 to 85°C (-13 to 185°F)
Power Supply 100 – 240 VAC, +6%/-10%, 50/60 Hz, auto sensing
-24 VDC (HW option) -48 VDC (HW option)
Dimensions (1RU) (height x width x depth) 1.75” x 19.0” x 17.65” (4.4 x 48 x 44.8 cm) approximate
Weight 10.8 lbs (4.9 kg) maximum, with all option modules and 48 VDC BUC power supply installed
CE Mark EN 301 489-1 (ERM)
EN55022 (Emissions)
EN55024 (Immunity)
EN 61000‐3‐2
EN 61000‐3‐3
EN60950 (Safety)
FCC FCC Part 15, Subpart B

Так как мы продаем и интегрируем технически сложное современное оборудование, мы понимаем, что у Вас, наши уважаемые Клиенты, есть много вопросов и уточнений, поэтому мы настоятельно предлагаем при оформлении заказа связываться с нами напрямую любым удобным способом и предоставили для этого множество вариантов на нашем сайте. Мы также осознанно не открываем в настоящее время функционал покупки и оплаты оборудования с сайта, т.к. хотим удостовериться, что Вы понимаете все нюансы применения заказываемого оборудования, оно удовлетворяет Вашим ожиданиям и требованиям.

Связаться с нами и оформить заказ можно через отправку запроса с сайта, это можно сделать любым удобным способом, описанным ниже:

1. Нажав кнопки отправки запроса на коммерческое предложение, заявки на консультацию или запроса на обратный звонок. Все эти кнопки расположены в карточке товара. Получив Ваш запрос, мы обязательно подтвердим получение и сообщим время ожидания на ответ либо перезвоним и напишем сразу.

2. Связаться с нами по телефону +7 (812) 702-12-12 или +7 (966) 939-12-12

3. Отправив запрос через мессенджеры, привязанные к номеру +7 (966) 939-12-12 или по никнейму @navtelsat. Ссылки на мессенджеры также указаны в карточке товара.

Способы и порядок оплаты

Мы работаем с юридическими лицами на ОСН (с НДС) и УСНО (без НДС), а также индивидуальными предпринимателями по безналичному расчету. После согласования цены и условий поставки товара/ов и/или выполнения работ с нашим отделом продаж, проверки Ваших реквизитов, подписывается соответствующий Договор и/или выставляется счет на оплату, закрывающие документы передаются в электронном виде посредством электронной почты с домена navtelsat.com, мессенджеров, привязанных к мобильному номеру +7 (966) 939-12-12, в системе ЭДО или курьерской службой. В договорах, приложениях, счетах или переписке с компанией закрепляются основные условия поставки и/или выполнения работ, а также оплат за них.

Остались вопросы — напишите в наш отдел продаж sales@navtelsat.com или в мессенджеры по телефону +7 (966) 939-12-12

Способы и порядок доставки

Сроки отгрузки

В случае наличия оборудования на нашем складе, если нет необходимости в дополнительной настройке или обновлениях, а также организации дополнительной упаковки, то отгрузка происходит, как правило, в день получения предоплаты или подписания договора, в котором оговорены условия пост оплаты. Точное время отгрузки сообщает менеджер отдела продаж.

В случае оформления товара «ПОД ЗАКАЗ», отгрузка происходит в течении 1-2 рабочих дней после поступления на наш склад. Это время резервируется для проведения входного контроля, проведения предпродажной подготовки, учета в системе, упаковки и подготовке к отгрузке.

Самовывоз с нашего склада

Вы можете забрать Ваш товар со склада в рабочие дни с 09:30 до 18:00 по адресу: 194292, г. Санкт-Петербург, ул. Домостроительная 4-А. Если забор груза осуществляется Вашим курьером/представителем, важно, чтобы мы получили Ваше доверительное письмо или доверенность заблаговременно.

Доставка курьерской службой

Возможна в любой город России с нашего склада, а также страны ТС. Как правило, для грузов до 30кг мы используем DPD, CDEK. Для габаритных и тяжелых грузов Деловые Линии и тп. Стоимость доставки рассчитывается заблаговременно и согласуется с Вами менеджером отдела продаж. Точный срок доставки рассчитает отдел логистики в зависимости от габаритов и индивидуальных предпочтений.

Navtelsat осуществляет гарантийную и сервисную поддержку всего реализуемого компанией оборудования. Гарантия предоставляется непосредственно от производителя и составляет не менее 12 месяцев в зависимости от типа устройств. В течение всего гарантийного срока Покупатель имеет право на бесплатный ремонт или замену оборудования, если неисправность в его работе обусловлена производственным браком. Проверка неисправного устройства в гарантийный период производится сертифицированными специалистами в сервисном центре Navtelsat Service Center (NSC)

Navtelsat не осуществляет гарантийное обслуживание в следующих случаях:

При использовании не по назначению;

При несоблюдении правил эксплуатации, транспортировки, хранения и установки оборудования;

В случае утраты или повреждения целостности корпуса устройства;

В случае подключения к оборудованию самодельных устройств;

Ремонт, модификация или вскрытие дефектного оборудования производились Покупателем самостоятельно без предъявления Исполнителю претензии в отношении качества данного Товара;

Если обнаруженный дефект не влияет на работоспособность Товара и не признается производителем как гарантийный случай;

В случае препятствий для отправки поставленного в рамках Договора Товара на завод-изготовитель для диагностики и/или ремонта;

В случае не ремонтопригодности Товара и/или из-за отсутствия и/или невозможности приобретения запчастей на территории РФ для ремонта неисправного Товара;

В случае отзыва или непредоставления гарантии заводом-изготовителем на Товар, поставляемый и/или находящийся на территории РФ;

При попытке ремонта оборудования лицом, не являющимся уполномоченным представителем Navtelsat или сертифицированным представителем производителя.

Дополнительное регулярное техобслуживание оборудования производится по запросу клиентов. Услуга может быть предоставлена сертифицированными Партнерами Navtelsat в регионах. Как правило, диагностика оборудования занимает около 3-5 рабочих дней.

Аналоги

Спутниковый модем GILAT GLT 1500 Modem
Производитель
GILAT
Тип оборудования
Спутниковый модем
Спутниковый модем HUGHES HN9260
Производитель
HUGHES
Тип оборудования
Спутниковый модем
Спутниковый модем UHP-200/210/220/230/240 (UHP-2xx Series)
Производитель
ИСТАР
Тип оборудования
Спутниковый модем
Спутниковый модем ST Engineering iDirect Evolution X1 Outdoor
Производитель
ST Engineering iDirect
Тип оборудования
Спутниковый модем
Спутниковый модем ST Engineering iDirect MDM3310 Satellite Modem
Производитель
ST Engineering iDirect
Тип оборудования
Спутниковый модем
Спутниковый модем GILAT SKYEDGE PRO
Производитель
GILAT
Тип оборудования
Спутниковый модем
Спутниковый модем HUGHES HX200
Производитель
HUGHES
Тип оборудования
Спутниковый модем
Спутниковый модем GILAT SkyEdge II-c Gemini-4 S2X Board
Производитель
GILAT
Тип оборудования
Спутниковый модем
Спутниковые модемы GILAT SkyEdge Taurus Family
Производитель
GILAT
Тип оборудования
Спутниковый модем
Спутниковый модем COMTECH CDM-625
Производитель
Comtech
Тип оборудования
Спутниковый модем
Спутниковый модем ST Engineering iDirect MDM2010
Производитель
ST Engineering iDirect
Тип оборудования
Спутниковый модем
Спутниковый модем GILAT SkyEdge II-c Capricorn MEC S2X
Производитель
GILAT
Тип оборудования
Спутниковый модем

На сайте обрабатываются файлы cookies, чтобы сделать Вашу работу максимально удобной. Продолжая использовать сайт, Вы даете согласие на обработку файлов cookies.

Согласен
