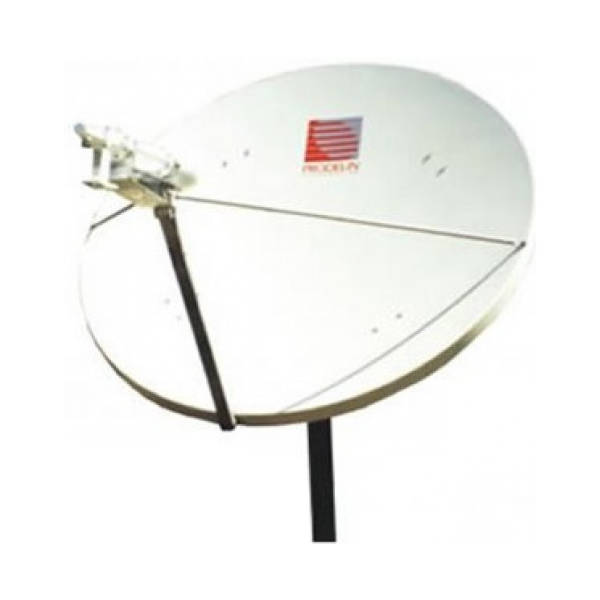

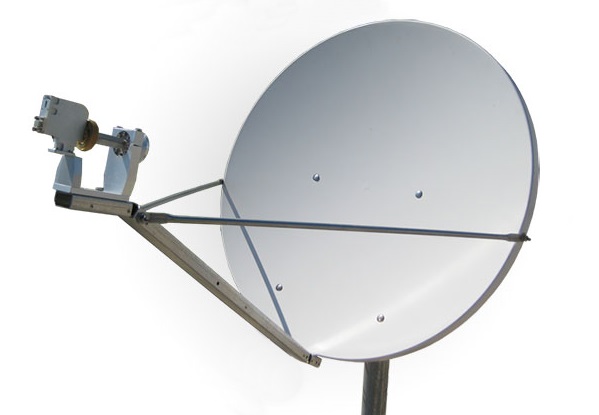

Фиксированная антенна VSAT Prodelin 1,8 м Ku-Band QR Rx/Tx 1184-355
- Производитель
- CPI
- Диапазон
- Ku
- Тип оборудования
- Фиксированная антенна VSAT
Антенны Prodelin обеспечивают высокое качество благодаря сложной, точной технологии прессования SMC.
Все антенны имеют офсетное исполнение и пластиковые рефлекторы с водоотталкивающим покрытием, что препятствует налипанию снега.
Антенны Prodelin имеют одобрение для работы с Intelsat, AsiaSat и Eutelsat.
|
Electrical |
C-BandLinear |
C-BandCircular |
Ku-Band |
|
|
Antenna Size |
1.8 M (71 in.) |
1.8 M (71 in.) |
1.8 M (71 in.) |
|
|
Operating Frequency (GHz) |
ReceiveTransmit |
3.625 - 4.20 GHz5.850 - 6.425 GHz |
3.625 - 4.20 GHz5.850 - 6.425 GHz |
10.95 - 12.75 GHz14.00 - 14.50 GHz |
|
Midband Gain ( +/- .2 dB) |
ReceiveTransmit |
35.50 dBi39.50 dBi |
35.50 dBi39.50 dBi |
45.00 dBi46.50 dBi |
|
Antenna Noise Temperature 10° Elevation 20° Elevation 30° Elevation 40° Elevation |
56 K49 K47 K46 K |
30 K23 K21 K20 K |
44 K38 K35 K33 K |
|
|
Sidelobe Envelope, Co-Pol Mainbeam < q < 7° 7° < q < 9.2° 9.2° < q ≤ 48° 48° < q < 180° |
29 - 25 Logq dBi+8 dBi32 - 25 Logq dBi-10 dBi (averaged) |
29 - 25 Logq dBi+8 dBi32 - 25 Logq dBi-10 dBi (averaged) |
29 - 25 Logq dBi+8 dBi32 - 25 Logq dBi-10 dBi (averaged) |
|
|
Cross-Pol Isolation (Linear) |
>30 dB on axis |
N/A |
>30 dB on axis |
|
|
Axial Ratio (Circular) |
ReceiveTransmit |
N/AN/A |
2.281.60 |
N/AN/A |
|
VSWR |
1.3:1 Max. |
1.3:1 Max. |
1.3:1 Max. |
|
|
Feed Interface |
ReceiveTransmit |
CPR 229 FCPR 137 or Type N |
CPR 229 FCPR 137 or Type N |
Available in a variety of designsAvailable in a variety of designs |
