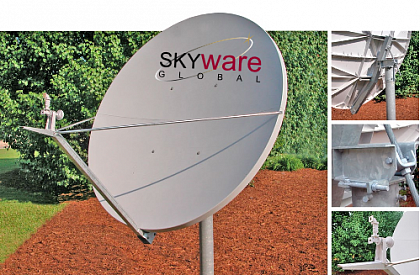

Фиксированная антенна VSAT SKYWARE GLOBAL 2,4 м
- Производитель
- GLOBAL INVACOM (SKYWARE GLOBAL)
- Диапазон
- Ku
- Тип оборудования
- Фиксированная антенна VSAT
Global Skyware предлагает полную линейку приемно-передающих VSAT-антенн размером от 69 см до 2,4 м, предназначенных для работы в C- и Ku-диапазонах.
Классификация опоры антенны основана на допустимом весе РЧ оборудования на облучателе.
Класс I: вмещает 2,0 кг для BUC и LNB
Класс II: вмещает 3,6 кг для BUC и LNB
Класс III: вмещает 11 кг для BUC и LNB
Антенная система Global Skyware 2.4 m TYPE 243 Ku-диапазона относится к классу III - это прочный продукт коммерческого класса, подходящий для самых требовательных применений.
Типовые модели имеют одобрение для работы с INTELSAT®, Eutelsat, AsiaSat и многих других международных спутниковых платформ.
| Параметр |
Характеристики |
|
Эффективная апертура |
2.4 метра |
|
Рабочий диапазон частот на передачу |
13.75 – 14.5 ГГц |
|
Рабочий диапазон частот на прием |
10.7 – 12.75 ГГц |
|
Тип поляризации |
Линейная, ортогональная |
|
Коэффициент усиления на передачу |
48.9 dBi на частоте 14.3 ГГц |
|
Коэффициент усиления на прием |
47.4 dBi на частоте 12.0 ГГц |
|
Ширина диаграммы направленности (по уровню -3 dB). На передачу |
0.59° на частоте 14.3 ГГц |
|
Ширина диаграммы направленности (по уровню -3 dB). На прием |
0.71° на частоте 12.0 ГГц |
|
Шумовая температура антенны |
10° - 55°К 20° - 46°К 30° - 45°К |
|
КСВ тракт передачи |
1.3 : 1 |
|
КСВ тракт приема |
1.5 :1 |
|
Интерфейсы |
Волноводный фланец WR-75 |
|
Диапазон настройки по углу места |
10° — 90°, точная подстройка |
|
Диапазон настройки по азимуту |
360°, ±12° точной подстройки |
|
Допустимая ветровая нагрузка |
Рабочий режим до 80 км/ч Максимальный до 200 км/ч |
|
Диапазон рабочих температур |
-50°С до +80° |
|
Угол офсета |
22.6° |
|
Допустимый вес BUC + LNB |
11 кг максимум |
|
Масса-габаритные показатели |
Антенна 257×147х45 см, 170 кг ОПУ 114×67х25 см, ОМТ и облучатель 28×21х14 см |
