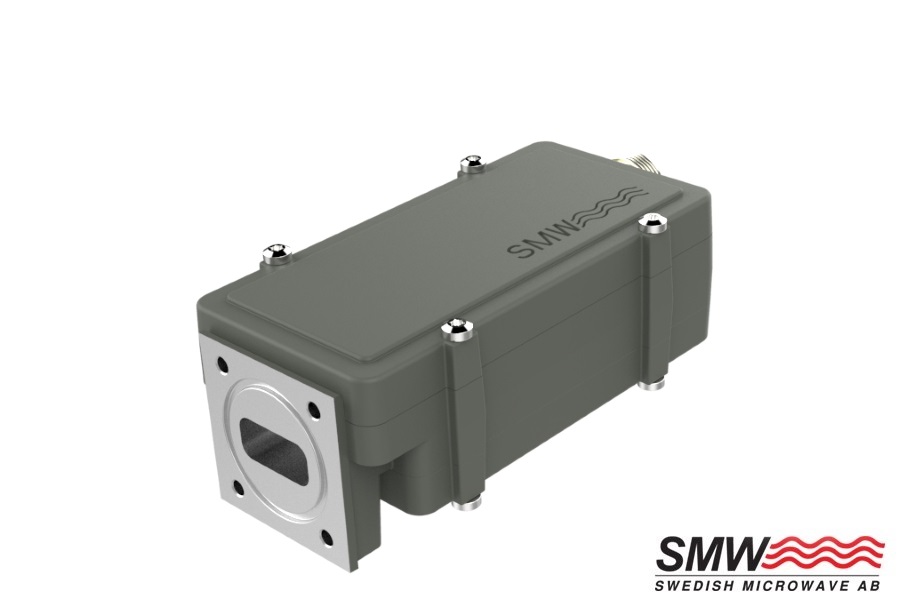

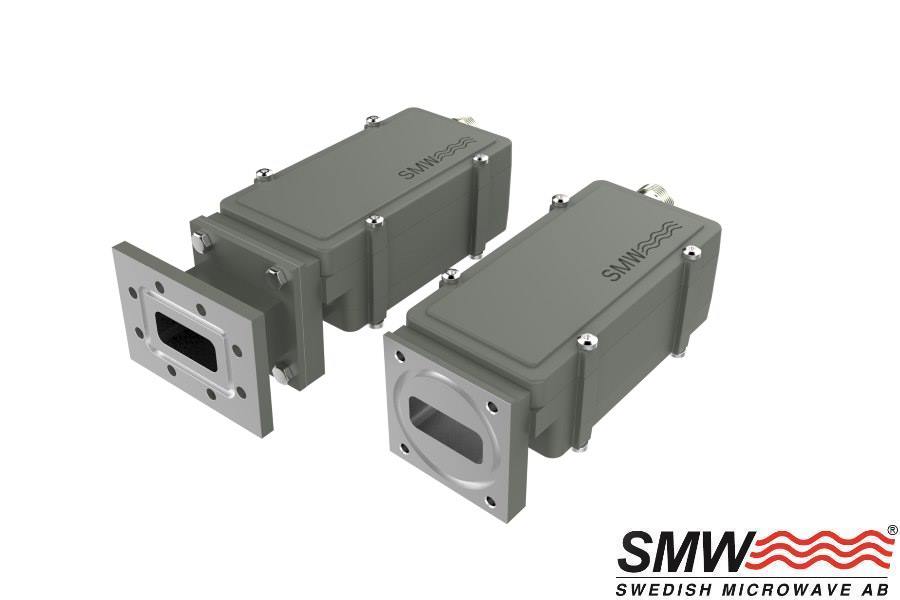

Малошумящий усилитель МШУ/МШПР SMW Ku-Band Multiband LNB (Q-PLL)
Отправить запрос на коммерческое предложение прямо сейчас
В наличии на складе 3 шт. МШУ/МШПР SMW Q-PLL type E N ±10 kHz (V) Обращайтесь в наш отдел продаж для уточнения цены, условия оплаты и поставки!
- Производитель
- Swedish Microwave
- Диапазон
- Ku
- Тип оборудования
- LNB
Возможности включают настраиваемое переключение (например, 13/18/24 В), настраиваемый гетеродин, настраиваемое усиление, отдельный вход питания постоянного тока и отдельный входной разъем для внешнего опорного сигнала 10 МГц.
Конфигурационная матрица для выбора и заказа нужной модели:
Q-PLL type C F ±25 kHz (V)
| Band switching | Stability: | Connectors: | TYPES: |
|
Voltage-switching Tone-switching VT – Voltage- + Tone—switching |
±25 kHz ±10 kHz ±5 kHz Ext. 10 MHz reference |
F-connector 75 ohm N-connector 50 ohm SMA-connector 50 ohm |
A – LO 10.00/11.00 GHz B – LO 10.00/10.75 GHz C – LO 9.75/10.75 GHz D – LO 10.00/10.80 GHz E – LO 9.75/10.60 GHz F – LO 10.00/10.75/11.25 GHz G – LO 10.00/11.30 GHz H – LO 10.00/10.75/11.30 GHz I – LO 9.75/10.75/11.25 GHz J – LO 10.00/10.60/11.05 GHz K – LO 10.00/10.60/11.25 GHz L – LO 9.75/10.00/10.60 GHz M – LO 9.75/10.25/10.75/11.30 GHz N – LO 9.75/10.00/10.75/11.30 GHz O – LO 9.75/10.25/10.75/11.25 GHz P – LO 10.00/10.50/10.75/11.25 GHz R – LO 10.00/10.75/11.30/9.75 GHz S – LO 9.75/10.60/11.30 GHz T – LO 9.75/10.75/11.30 GHz U – LO 9.75/10.50/11.25 GHz V – LO 9.75/10.50/11.05/10.00 GHz W – LO 10.50/11.30 GHz Y – LO 9.75/10.50/11.30 GHz |
|
Band switching |
2-Band Voltage (V) 13/18 V, 2-Band Tone (T) No Tone/22 kHz, 3-Band Voltage + Tone (VT) 13/18 V + No Tone/22 kHz, 3-Band Voltage (V) 13/15/18 V, 3-Band Voltage (V) 13/15/24 V, 4-Band Voltage + Tone (VT) 13/18 V + No Tone/22 kHz |
|
Type (LO's) |
A (10.00/11.00 GHz), B (10.00/10.75 GHz), C (9.75/10.75 GHz), D (10.00/10.80 GHz), E (9.75/10.60 GHz), F (10.00/10.75/11.25 GHz), G (10.00/11.30 GHz), H (10.00/10.75/11.30 GHz), I (9.75/10.75/11.25 GHz), J (10.00/10.60/11.05 GHz), K (10.00/10.60/11.25 GHz), L (9.75/10.00/10.60 GHz), M (9.75/10.25/10.75/11.30 GHz), N (9.75/10.00/10.75/11.30 GHz), O (9.75/10.25/10.75/11.25 GHz), P (10.00/10.50/10.75/11.25 GHz), R (10.00/10.75/11.30/9.75 GHz), S (9.75/10.60/11.30 GHz), T (9.75/10.75/11.30 GHz), U (9.75/10.50/11.25 GHz), V (9.75/10.50/11.05/10.00 GHz), W (10.50/11.30 GHz), Y (9.75/10.50/11.30 GHz), Z (10.00/10.90 GHz) |
|
Internal/External 10MHz reference |
±1 ppm -20 to +70ºC (±1,5 ppm -40 to +80ºC), ±0,5 ppm -20 to +70ºC (±1,0 ppm -40 to +80ºC), External 10 MHz reference |
|
Output connector |
F-connector, N-connector, SMA- connector |
|
Sep. input external 10 MHz ref. |
F-connector, N-connector, SMA-connector, N/A |
|
Sep. DC input |
Sep. DC input (SMA-connector), N/A |
|
Low gain |
30 dB typ, 40 dB typ., N/A |
|
Options: |
Customized LO frequency and frequency range. Gain and variation, Separate DC input connector F-, N- or SMA-type, |
