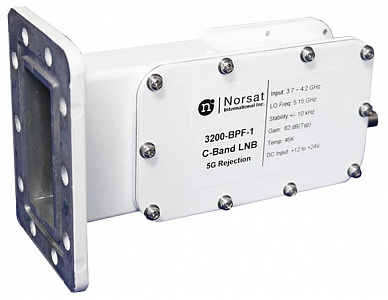

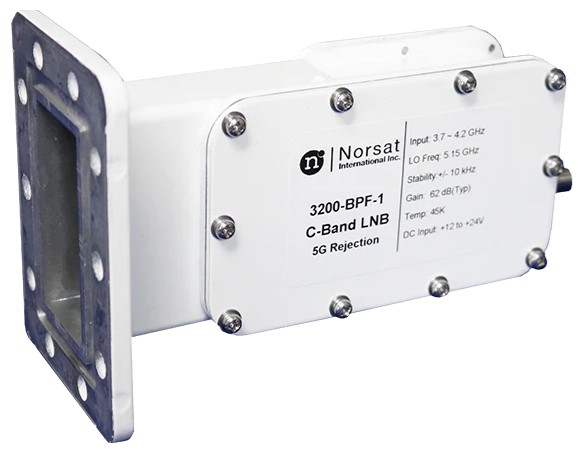

Малошумящий усилитель МШУ/МШПР с режекторным фильтром (сборка) Norsat 3000-BPF C-Band 5G LNB and Band Pass Filter Series

• Товар доступен под заказ

У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже сотен наименований LNB производства Norsat и имеет богатый опыт в данном направлении.

Для правильного выбора модели, ознакомьтесь с описанием и брошюрой, таблицей в разделе характеристики или в слайдере фотогалереи на данную модель. Вы всегда можете позвонить нам по телефону, написать на email, а также отправить запрос на консультацию или попросить перезвонить Вам, кликнув на соответствующие кнопки ниже и вызвав форму обратной связи.

Производитель: Norsat

Диапазон: C

Тип оборудования: LNB/BPF

Все товары бренда

Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

Понижающий преобразователь с низким уровнем шума и полосовой фильтр компании Norsat обеспечивают прием сигнала спутниковой связи, одновременно подавляя наземные помехи от сетей 5G в C-диапазоне (3.700-4.200; 3.625-4.200; 3.754-4.200; 3.800-4.200; 3.900-4.200; 4.000-4.200; 4.100-4.200; 3.820-4.200 GHz). В серию Norsat 3000-BPF C-Band 5G (rejection) LNB and Band Pass Filter входят следующие модели LNB/BPF, отличающиеся диапазоном рабочих частот, стабильностью частоты гетеродина, типом выходного интерфейса (F или N):

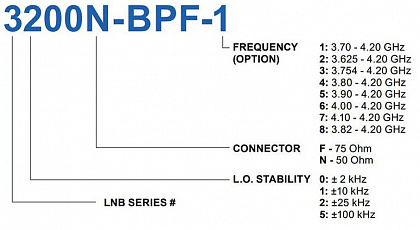

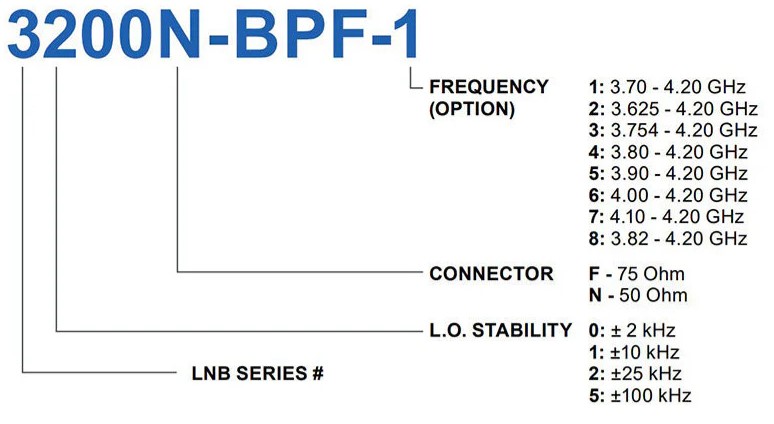

Norsat 3000-BPF-1 C-Band 5G LNB and Band Pass Filter (3.700-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-1 C-Band 5G LNB and Band Pass Filter (3.700-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-1 C-Band 5G LNB and Band Pass Filter (3.700-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-1 C-Band 5G LNB and Band Pass Filter (3.700-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-2 C-Band 5G LNB and Band Pass Filter (3.625-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-2 C-Band 5G LNB and Band Pass Filter (3.625-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-2 C-Band 5G LNB and Band Pass Filter (3.625-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-2 C-Band 5G LNB and Band Pass Filter (3.625-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-3 C-Band 5G LNB and Band Pass Filter (3.754-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-3 C-Band 5G LNB and Band Pass Filter (3.754-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-3 C-Band 5G LNB and Band Pass Filter (3.754-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-3 C-Band 5G LNB and Band Pass Filter (3.754-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-4 C-Band 5G LNB and Band Pass Filter (3.800-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-4 C-Band 5G LNB and Band Pass Filter (3.800-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-4 C-Band 5G LNB and Band Pass Filter (3.800-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-4 C-Band 5G LNB and Band Pass Filter (3.800-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-5 C-Band 5G LNB and Band Pass Filter (3.900-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-5 C-Band 5G LNB and Band Pass Filter (3.900-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-5 C-Band 5G LNB and Band Pass Filter (3.900-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-5 C-Band 5G LNB and Band Pass Filter (3.900-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-6 C-Band 5G LNB and Band Pass Filter (4.000-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-6 C-Band 5G LNB and Band Pass Filter (4.000-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-6 C-Band 5G LNB and Band Pass Filter (4.000-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-6 C-Band 5G LNB and Band Pass Filter (4.000-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-7 C-Band 5G LNB and Band Pass Filter (4.100-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-7 C-Band 5G LNB and Band Pass Filter (4.100-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-7 C-Band 5G LNB and Band Pass Filter (4.100-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-7 C-Band 5G LNB and Band Pass Filter (4.100-4.200 ГГц; +/- 100 kHz)

Norsat 3000-BPF-8 C-Band 5G LNB and Band Pass Filter (3.820-4.200 ГГц; +/- 2 kHz)
Norsat 3100-BPF-8 C-Band 5G LNB and Band Pass Filter (3.820-4.200 ГГц; +/- 10 kHz)
Norsat 3200-BPF-8 C-Band 5G LNB and Band Pass Filter (3.820-4.200 ГГц; +/- 25 kHz)
Norsat 3500-BPF-8 C-Band 5G LNB and Band Pass Filter (3.820-4.200 ГГц; +/- 100 kHz)

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

KEY SPECIFICATIONS
band	C-Band
input frequency band 1	3.70 - 4.20 GHz
LO frequency 1	5.15 GHz
LO stability	±2 kHz
LO type	PLL
noise figure max	60K
noise figure typ	37K
number of onboard LOs	Single-Band
output frequency band 1	950 - 1450 MHz
product family	3000-BPF Series
rejection range	< 3.6 GHz and > 4.8 GHz
Product Revision	B

RF SPECIFICATIONS
conversion gain max	70 dB
conversion gain min	55 dB
conversion gain typ	60 dB
Gain Flatness (over full band)	≤ 6 dB p-p max.
input VSWR	2.2 : 1 max.
output P1dB	+ 9 dBm min.
output VSWR	2.5 : 1 max.
phase noise 100kHz offset max	-95 dBc/Hz
phase noise 10kHz offset max	-85 dBc/Hz
phase noise 1kHz offset max	-80 dBc/Hz

ELECTRICAL SPECIFICATIONS
current consumption	400 mA max.
power requirements	+12 to +24V DC

INTERFACE SPECIFICATIONS
IF connector	F-Connector
RF input connector	CPR 229G waveguide grooved

ENVIRONMENTAL SPECIFICATIONS
IP rating	IP 66
temperature operational	-40 to +60°C
temperature storage	-50 to +70°C

PHYSICAL SPECIFICATIONS
product height	70 mm
product length	159 mm
product weight	0.5 kg
product width	98.5 mm
