Антенная система Морской VSAT COBHAM SAILOR 900 VSAT
СЗС спутниковой связи VSAT, типа "SAILOR 900 VSAT" (407090B-00501) предназначена для использования на морских судах в качестве дополнительного оборудования.
- Производитель
- COBHAM
- Диапазон
- KU
- Тип оборудования
- Морской VSAT
- Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
- В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
- Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

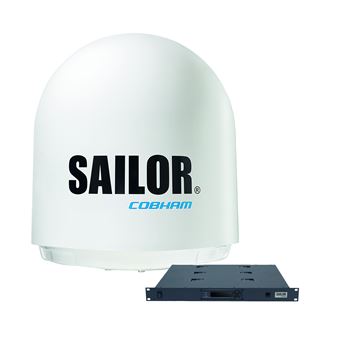

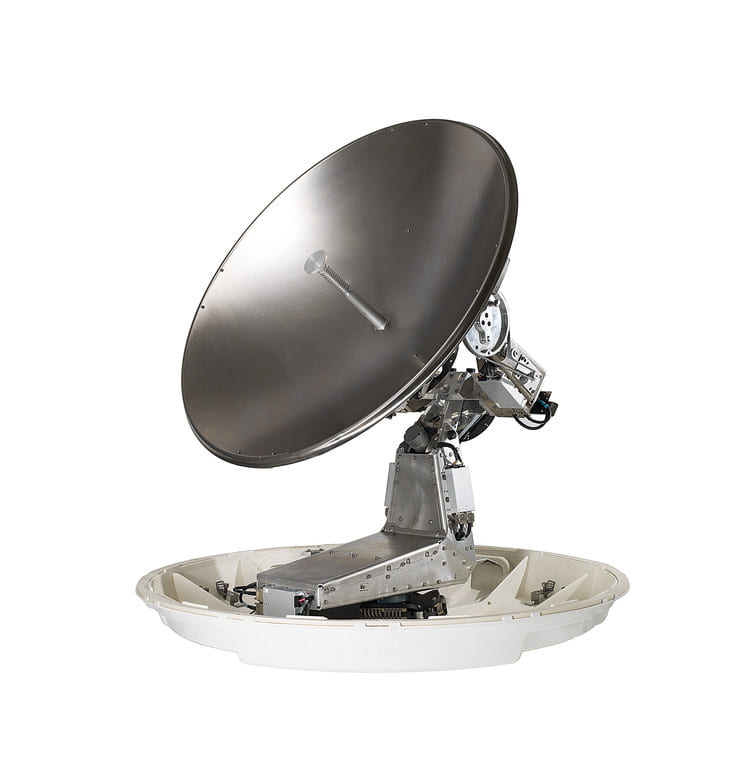

SAILOR 900 VSAT – это уникальная морская малая наземная станция спутниковой связи (VSAT) со стабилизированной антенной, работающая в Ku-диапазоне (10,7 - 14,5 ГГц).
Она обеспечивает двунаправленную передачу данных по протоколу IP как через региональные спутниковые лучи, так и квази-глобальные спутниковые сети Ku-диапазона.
Для обеспечения надпалубного блока электропитанием (постоянное напряжение), передачи данных и управления необходим лишь один кабель с волновым сопротивлением 50 Ом.
Обтекатель антенны не требуется снимать ни до, ни после установки.
Для защиты надпалубного блока встроенные моторы постоянного тока действуют в качестве тормоза при транспортировке и когда электропитание надпалубного блока отключено.
Надпалубный блок имеет возможность удаленной диагностики, позволяя проводить детальный анализ работы через встроенный веб-интерфейс.
Особенности системы SAILOR 900 VSAT
- Для подключения надпалубного блока необходим лишь один коаксиальный кабель с сопротивлением 50 Ом.
- Поддержка нескольких модемов VSAT.
- Двухантенный режим.
- Поддержка SNMP (простой протокол управления сетью).
- Сервис связи SAILOR FleetBroadband через глобальную сеть (WAN).
- Удаленное или локальное обновление ПО одновременно на надпалубном блоке и блоке управления антенной с помощью ПК и Интернет-браузера.
- Глобальная радиочастотная конфигурация.
- Полностью удаленное управление и поиск/устранение неисправностей с помощью встроенного диагностического оборудования (BITE).
- Блок управления антенной имеет следующие порты: 4 x LAN, NMEA 0183, NMEA 2000, RS-232 и RS-422.
- Все интерфейсы встроены в блок управления антенной – дополнительных блоков не требуется.
- Электропитание постоянным током. Напряжение запуска: гарантирован при 22 В (пост.), рабочее напряжение: 20 – 32 В (пост.)
- Не требует регулярного техобслуживания.
>>>
В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.
По любым техническим и коммерческим вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.
<<<>>>
Navtelsat Sales team
+7 (812) 702-12-12
|
Параметр |
Условие/примечание |
Единица измерения |
Мин. |
Типичное |
Макс. |
|
Диапазон выходных частот |
Расширенный диапазон частот передачи для VSAT |
ГГц |
13,75 |
|
14,50 |
|
Диапазон выходных (IF) частот |
Расширенный |
МГц |
950 |
|
1700 |
|
КСВН |
Вход (950 - 1700 МГц) |
- |
|
|
2,0 : 1 |
|
|
Выход (13,75 – 14,50 ГГц) |
- |
|
|
2,0 : 1 |
|
Выходная мощность при P1dB |
Не хуже |
дБм |
39,0 |
|
|
|
Выходная мощность, Опорный сигнал 10 МГц выключен |
Диапазон частот передачи, при контрольном значении -35 дБм |
дБм |
|
|
-60 |
|
Коэффициент усиления (абсолютный линейный) |
В диапазоне выходных частот |
дБ |
61 |
65 |
69 |
|
Коэффициент усиления (относительный) |
В полосе частот 500 МГц |
дБ |
-2,5 |
0,0 |
2,5 |
|
Коэффициент усиления (относительный) |
В полосе частот 36 МГц |
дБ |
-1,0 |
0,0 |
1,0 |
|
Паразитные составляющие |
Диапазон принимаемых частот |
дБн |
|
|
-60 |
|
|
Диапазон принимаемых частот |
дБн |
|
|
-15 |
|
Фазовый шум |
10 Гц |
дБн/Гц |
|
|
-50 |
|
|
100 Гц |
дБн/Гц |
|
|
-60 |
|
|
1 кГц |
дБн/Гц |
|
|
-70 |
|
|
10 кГц |
дБн/Гц |
|
|
-80 |
|
|
100 кГц |
дБн/Гц |
|
|
-90 |
|
|
1 МГц |
дБн/Гц |
|
|
-110 |
|
Интермодуляционные искажения третьего порядка (IMD3) при |
2 несущие +33 дБм |
дБн |
|
|
-26 |
|
Внешняя опорная частота (вход) |
Номинальная |
|
МГц |
10,000000 |
|
|
Внешняя опорная частота (вход) |
Девиация |
Гц |
-100 |
0 |
100 |
|
Напряжение электропитания |
Постоянное |
В |
20,0 |
|
50,0 |
|
Мощность источника питания |
Постоянное напряжение |
Вт |
|
|
85 |
|
Диапазон рабочих температур |
Работа с внешним |
|
|
|
|
|
|
принудительным охлаждением |
°C |
-30 |
|
75 |
|
|
Температура хранения |
°C |
-40 |
|
85 |
Так как мы продаем и интегрируем технически сложное современное оборудование, мы понимаем, что у Вас, наши уважаемые Клиенты, есть много вопросов и уточнений, поэтому мы настоятельно предлагаем при оформлении заказа связываться с нами напрямую любым удобным способом и предоставили для этого множество вариантов на нашем сайте. Мы также осознанно не открываем в настоящее время функционал покупки и оплаты оборудования с сайта, т.к. хотим удостовериться, что Вы понимаете все нюансы применения заказываемого оборудования, оно удовлетворяет Вашим ожиданиям и требованиям.
Связаться с нами и оформить заказ можно через отправку запроса с сайта, это можно сделать любым удобным способом, описанным ниже:
1. Нажав кнопки отправки запроса на коммерческое предложение, заявки на консультацию или запроса на обратный звонок. Все эти кнопки расположены в карточке товара. Получив Ваш запрос, мы обязательно подтвердим получение и сообщим время ожидания на ответ либо перезвоним и напишем сразу.
2. Связаться с нами по телефону +7 (812) 702-12-12 или +7 (966) 939-12-12
3. Отправив запрос через мессенджеры, привязанные к номеру +7 (966) 939-12-12 или по никнейму @navtelsat. Ссылки на мессенджеры также указаны в карточке товара.
Способы и порядок оплаты
Мы работаем с юридическими лицами на ОСН (с НДС) и УСНО (без НДС), а также индивидуальными предпринимателями по безналичному расчету. После согласования цены и условий поставки товара/ов и/или выполнения работ с нашим отделом продаж, проверки Ваших реквизитов, подписывается соответствующий Договор и/или выставляется счет на оплату, закрывающие документы передаются в электронном виде посредством электронной почты с домена navtelsat.com, мессенджеров, привязанных к мобильному номеру +7 (966) 939-12-12, в системе ЭДО или курьерской службой. В договорах, приложениях, счетах или переписке с компанией закрепляются основные условия поставки и/или выполнения работ, а также оплат за них.
Остались вопросы — напишите в наш отдел продаж sales@navtelsat.com или в мессенджеры по телефону +7 (966) 939-12-12
Способы и порядок доставки
Сроки отгрузки
В случае наличия оборудования на нашем складе, если нет необходимости в дополнительной настройке или обновлениях, а также организации дополнительной упаковки, то отгрузка происходит, как правило, в день получения предоплаты или подписания договора, в котором оговорены условия пост оплаты. Точное время отгрузки сообщает менеджер отдела продаж.
В случае оформления товара «ПОД ЗАКАЗ», отгрузка происходит в течении 1-2 рабочих дней после поступления на наш склад. Это время резервируется для проведения входного контроля, проведения предпродажной подготовки, учета в системе, упаковки и подготовке к отгрузке.
Самовывоз с нашего склада
Вы можете забрать Ваш товар со склада в рабочие дни с 09:30 до 18:00 по адресу: 194292, г. Санкт-Петербург, ул. Домостроительная 4-А. Если забор груза осуществляется Вашим курьером/представителем, важно, чтобы мы получили Ваше доверительное письмо или доверенность заблаговременно.
Доставка курьерской службой
Возможна в любой город России с нашего склада, а также страны ТС. Как правило, для грузов до 30кг мы используем DPD, CDEK. Для габаритных и тяжелых грузов Деловые Линии и тп. Стоимость доставки рассчитывается заблаговременно и согласуется с Вами менеджером отдела продаж. Точный срок доставки рассчитает отдел логистики в зависимости от габаритов и индивидуальных предпочтений.
Navtelsat осуществляет гарантийную и сервисную поддержку всего реализуемого компанией оборудования. Гарантия предоставляется непосредственно от производителя и составляет не менее 12 месяцев в зависимости от типа устройств. В течение всего гарантийного срока Покупатель имеет право на бесплатный ремонт или замену оборудования, если неисправность в его работе обусловлена производственным браком. Проверка неисправного устройства в гарантийный период производится сертифицированными специалистами в сервисном центре Navtelsat Service Center (NSC)
Navtelsat не осуществляет гарантийное обслуживание в следующих случаях:
При использовании не по назначению;
При несоблюдении правил эксплуатации, транспортировки, хранения и установки оборудования;
В случае утраты или повреждения целостности корпуса устройства;
В случае подключения к оборудованию самодельных устройств;
Ремонт, модификация или вскрытие дефектного оборудования производились Покупателем самостоятельно без предъявления Исполнителю претензии в отношении качества данного Товара;
Если обнаруженный дефект не влияет на работоспособность Товара и не признается производителем как гарантийный случай;
В случае препятствий для отправки поставленного в рамках Договора Товара на завод-изготовитель для диагностики и/или ремонта;
В случае не ремонтопригодности Товара и/или из-за отсутствия и/или невозможности приобретения запчастей на территории РФ для ремонта неисправного Товара;
В случае отзыва или непредоставления гарантии заводом-изготовителем на Товар, поставляемый и/или находящийся на территории РФ;
При попытке ремонта оборудования лицом, не являющимся уполномоченным представителем Navtelsat или сертифицированным представителем производителя.
Дополнительное регулярное техобслуживание оборудования производится по запросу клиентов. Услуга может быть предоставлена сертифицированными Партнерами Navtelsat в регионах. Как правило, диагностика оборудования занимает около 3-5 рабочих дней.
Реализованные проекты с данным оборудованием
-
01.01.2020Выполнены СМР, ПНР и ввод в эксплуатацию антенных систем Sailor 900 VSAT и 2х SeaTel 3004 на яхте "Селенга"
Компания Navtelsat успешно завершила проект по оснащению быстроходной яхты "Селенга" скоростным спутниковым интернетом и спутниковым телевидением на базе стабилизированных антенных систем Sailor 900 VSAT, Sea Tel 3004 с опцией arbitrator.
-
01.12.2019Выполнены СМР, ПНР и ввод в эксплуатацию антенной системы Sailor 900 VSAT на скоростном теплоходе проекта А-145
Компания Navtelsat реализовала очередной проект в сегменте "Морской VSAT", выполнив поставку, СМР и ПНР комплекса морского VSAT на базе спутниковой антенны Sailor 900 VSAT на скоростном теплоходе проекта А-145
-
22.02.2019Выполнены СМР, ПНР и ввод в эксплуатацию антенной системы Sailor 900 VSAT на МФАСС «Спасатель Карев» для ФГБУ «Морспасслужба»
Компания Navtelsat успешно реализовала проект по оснащению судна высокоскоростным доступом в интернет, выполнив поставку, СМР и ПНР комплекса морского VSAT на базе спутниковой антенны Sailor 900 VSAT, а также решения Marsat Flex.Net на Многофункциональном аварийно-спасательном судне «Спасатель Карев»
-
Выполнены СМР, ПНР и ввод в эксплуатацию антенной системы Sailor 900 VSAT на ледоколе "Магадан" для ФГУП «Росморпорт»
Компания Navtelsat успешно реализовала проект по оснащению судна высокоскоростным доступом в интернет, выполнив поставку, СМР и ПНР комплекса морского VSAT на базе спутниковой антенны Sailor 900 VSAT на ледоколе "Магадан"
Решения и разработки с данным оборудованием
Все новости по данному оборудованию
-

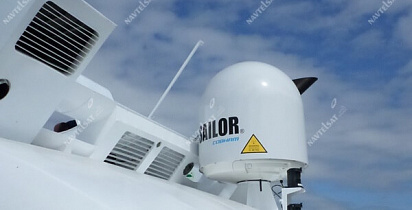

01.12.2019Поставка и ввод в эксплуатацию антенной системы Sailor 900 VSAT на скоростном теплоходе проекта А-145
Ранее компания Navtelsat опубликовала пресс-релиз о начале работы над проектом по оснащению скоростного теплохода проекта А-145 спутниковым комплексом на базе антенны Sailor 900 VSAT.
Статьи техноблога по данному оборудованию
-
01.08.2018

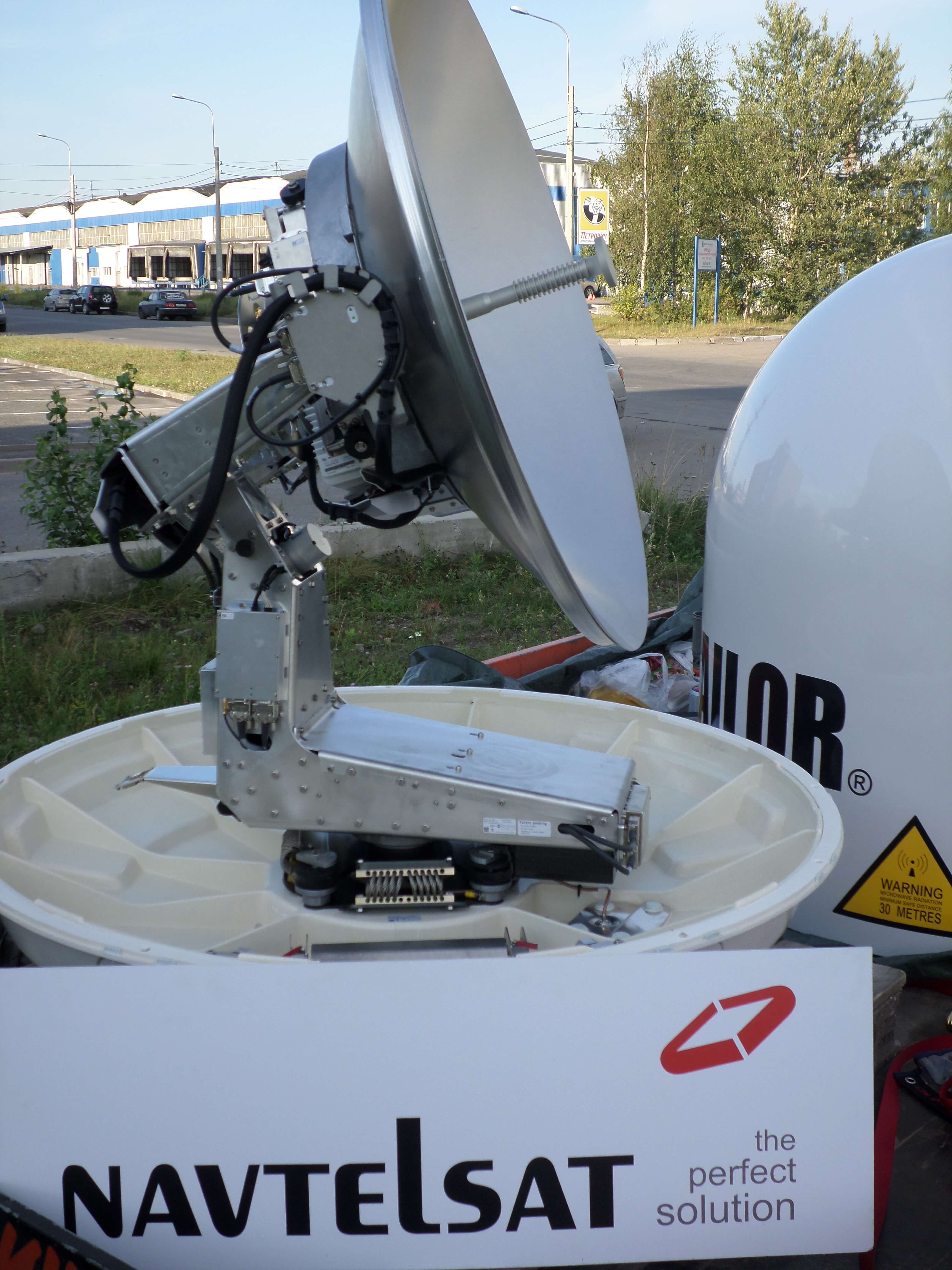

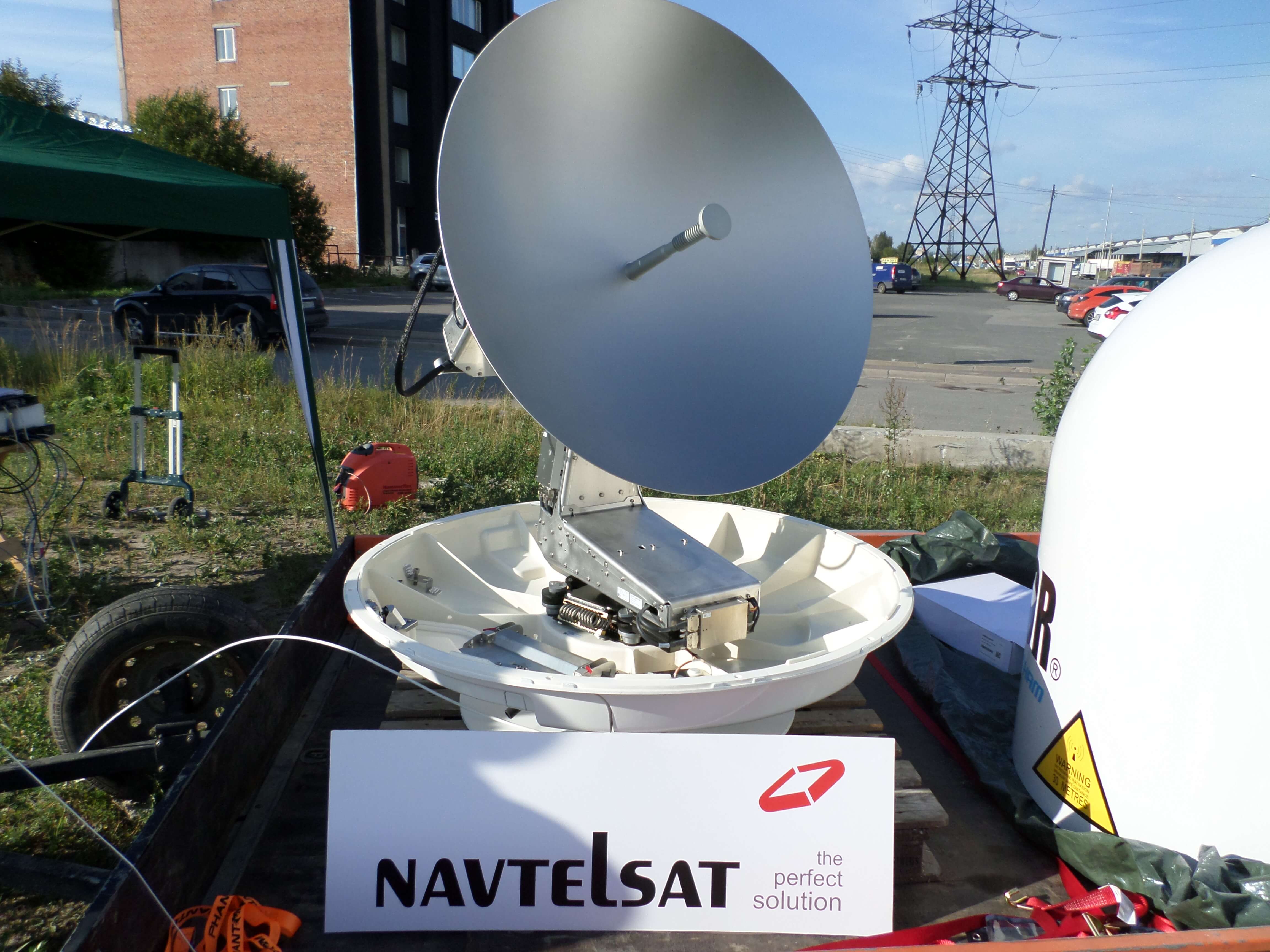

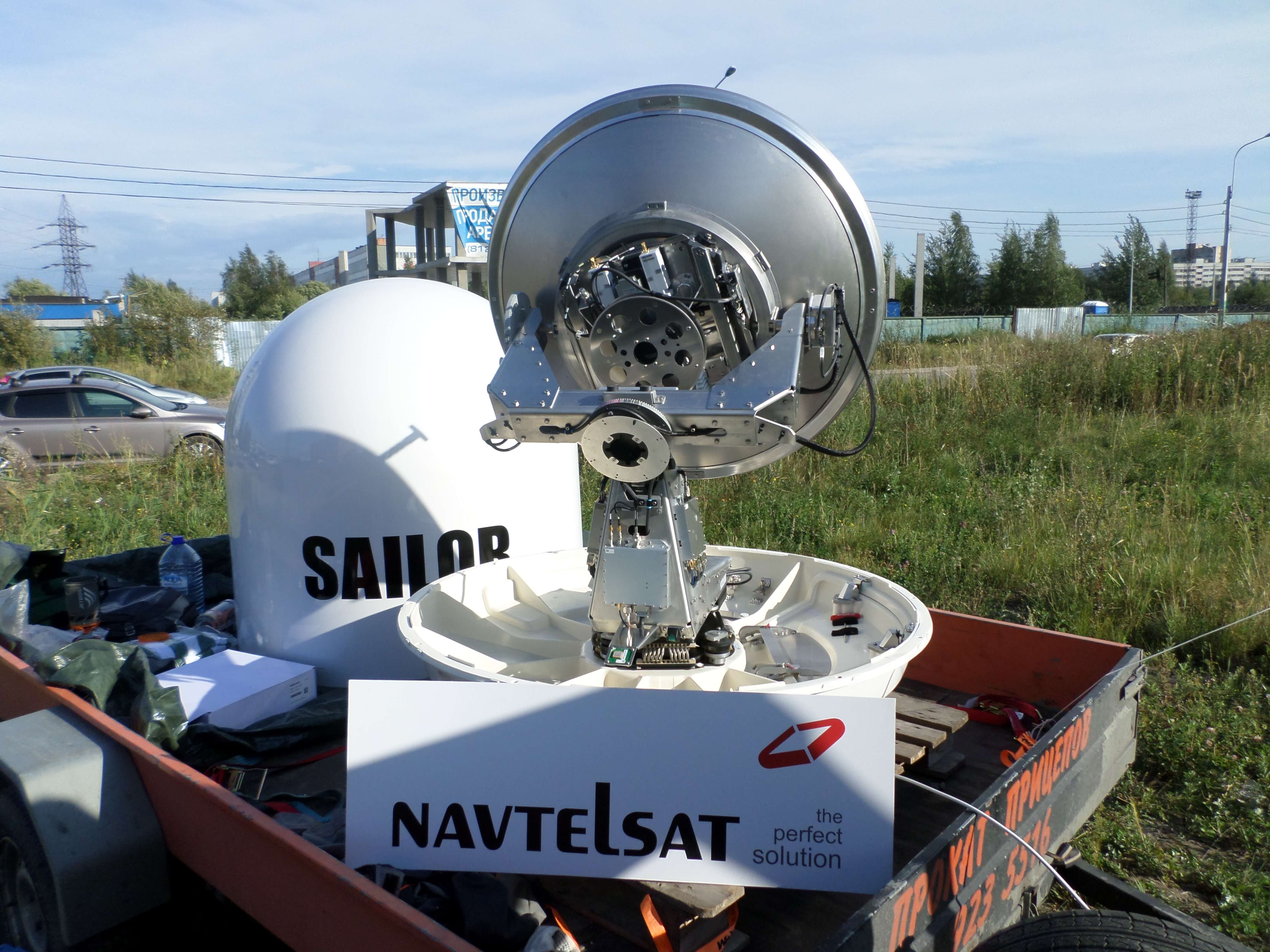

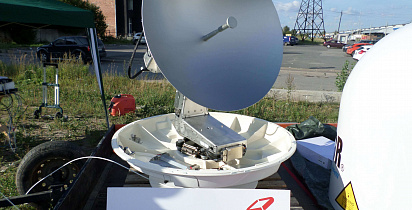

Отчет о натурных испытаниях судовой земной станции спутниковой связи VSAT, типа "SAILOR 900 VSAT" (TT-7009) и дополнительного оборудования к ней.
