СМР, ПНР и ввод в эксплуатацию судовой АФС SAILOR 900 VSAT на ледоколе "Магадан" для ФГУП «Росморпорт»
Cпециалистами Navtelsat на ледоколе «Магадан» были выполнены работы по монтажу и сдаче в эксплуатацию стабилизированной спутниковой антенны SAILOR 900 VSAT и сопутствующего сетевого оборудования
|

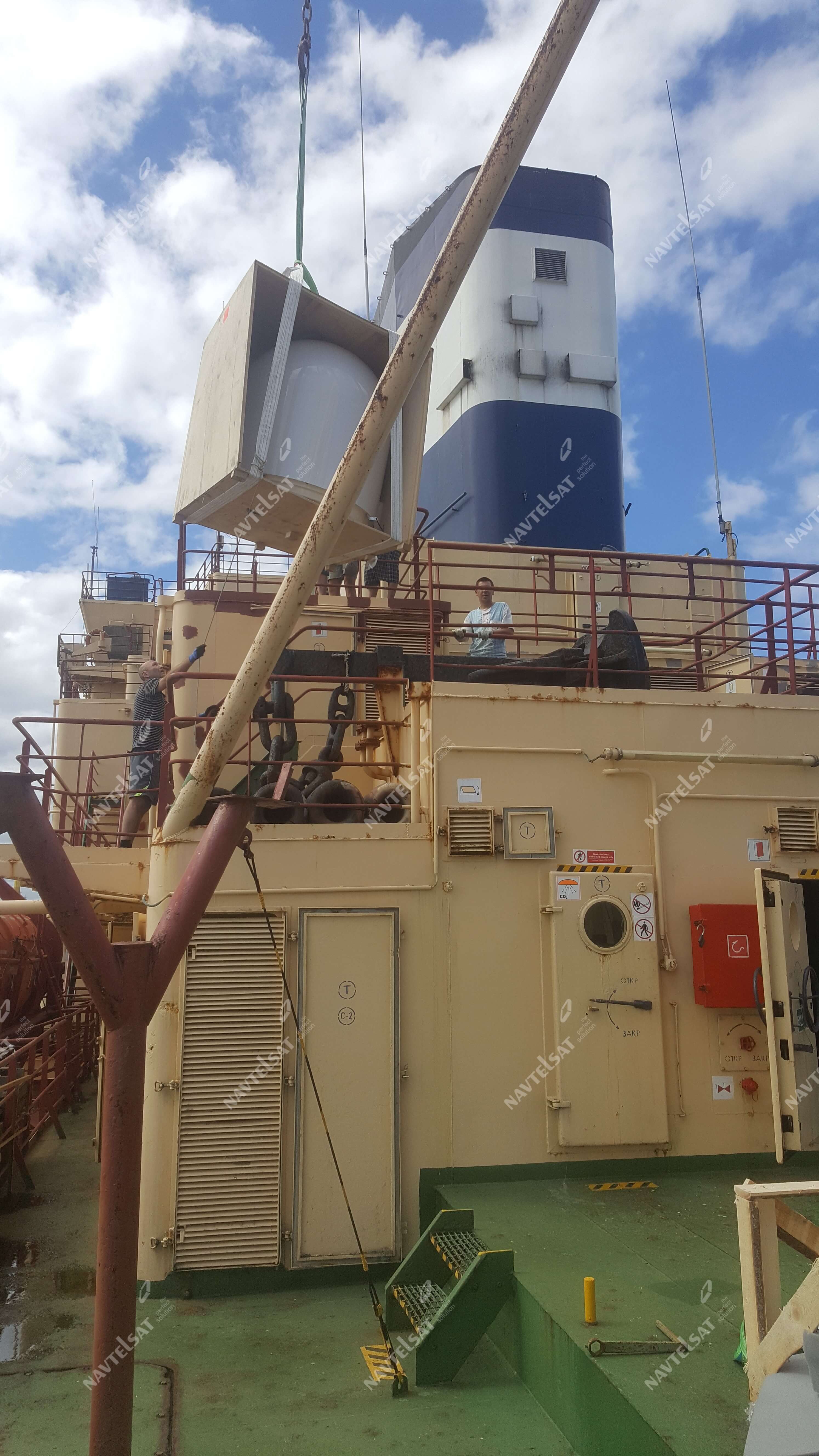

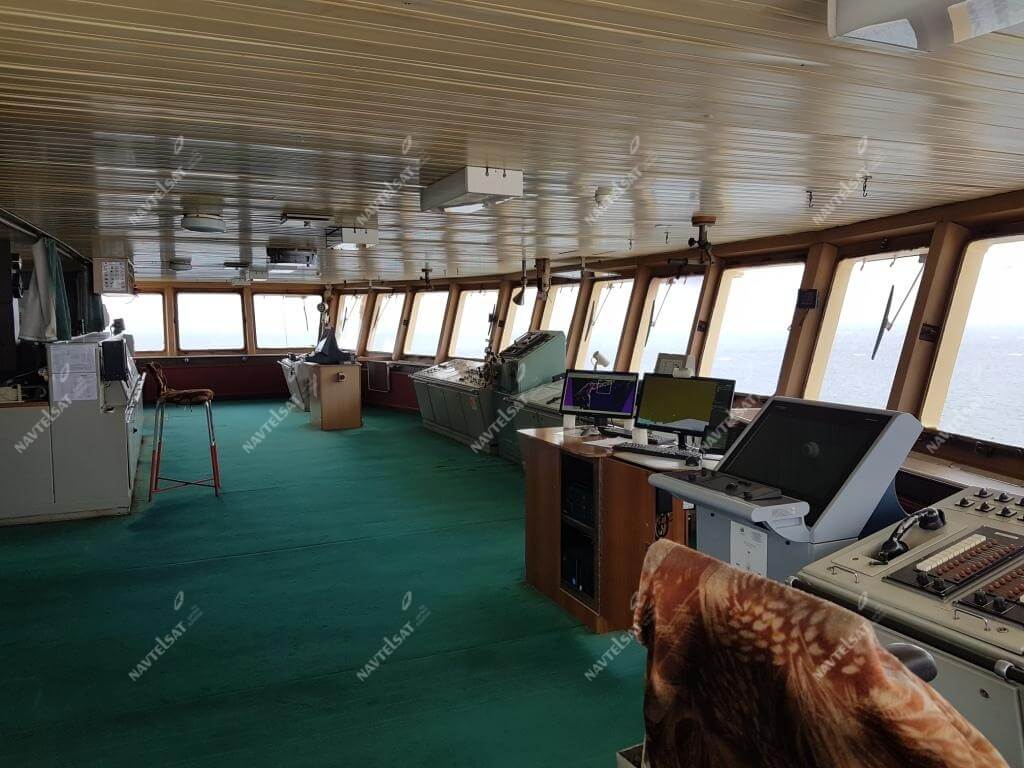

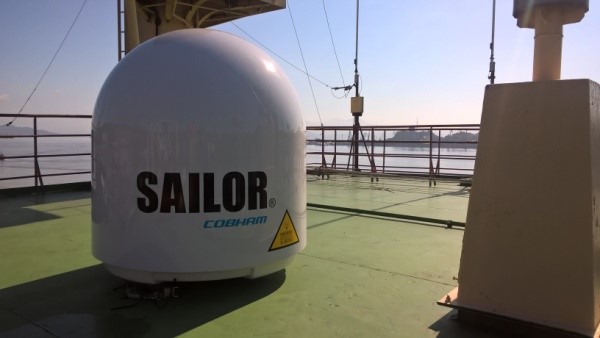

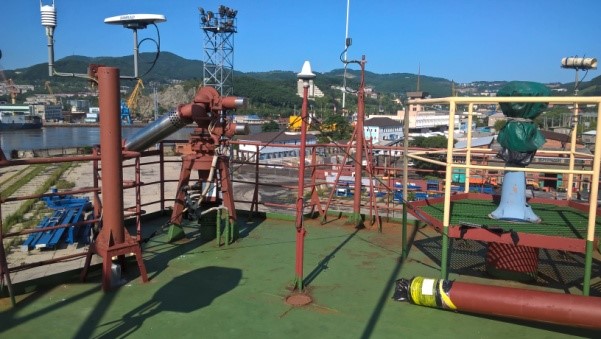

Знакомство с администрацией судна, объектом, прохождение инструктажей, согласование порядка проведения работ. Уточнение с администрацией судна трасс прокладки кабелей, мест установки оборудования. Получение оборудования; поднятие ADU и фундамента на 5-ю мостиковую палубу. - вскрыты потолки по трассе прокладки кабеля; -проложен коаксиальный кабель от рулевой рубки до 3-й мостиковой палубы. |
|
|

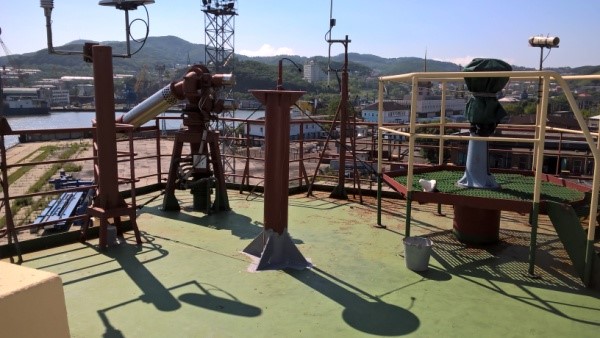

Подготовка палубы и проведение для проведения сварочных работ по монтажу фундамента ADU, проведение противопожарных мероприятий. Монтаж фундамента и антикоррозийная обработка сварочных швов. |
|
|

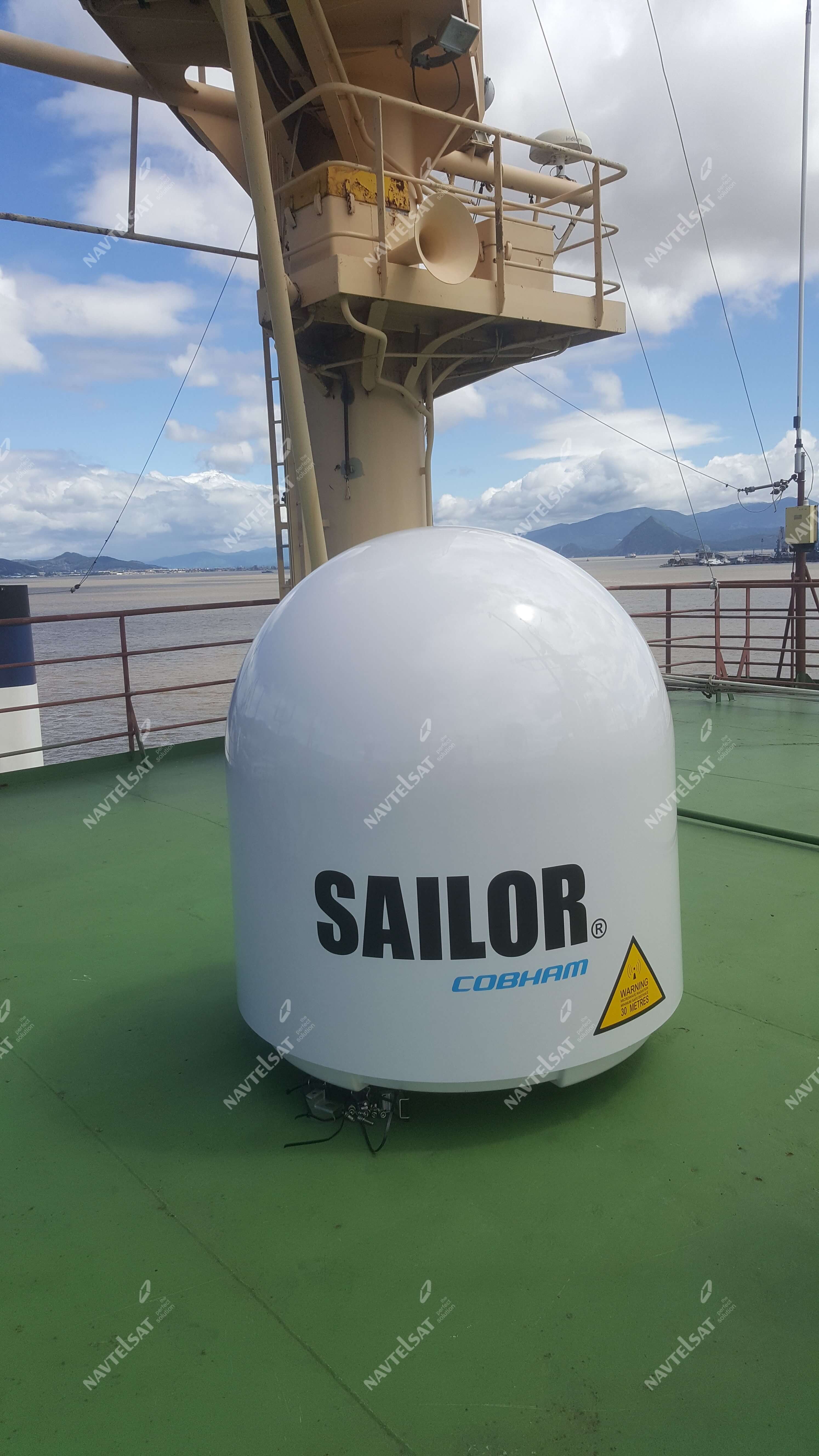

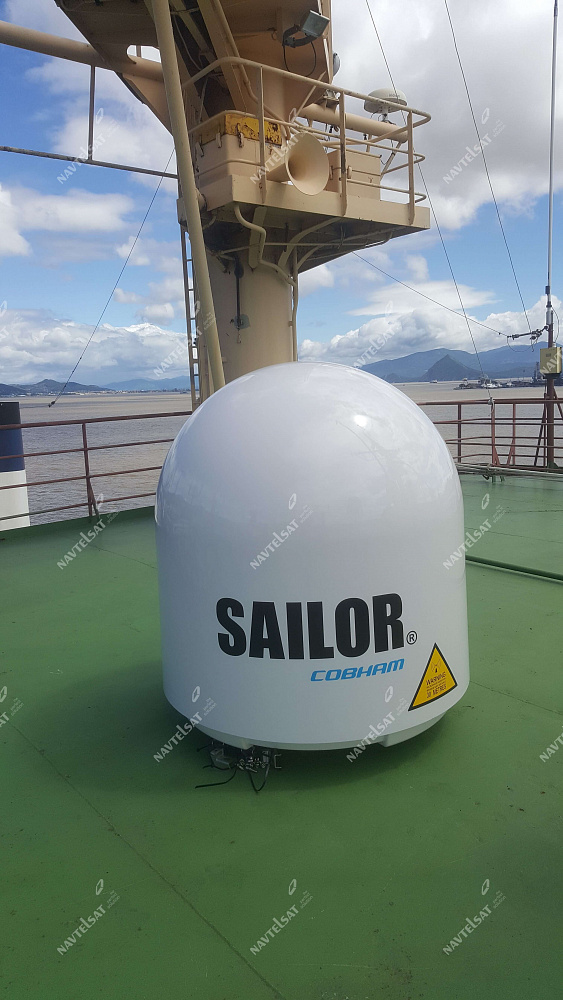

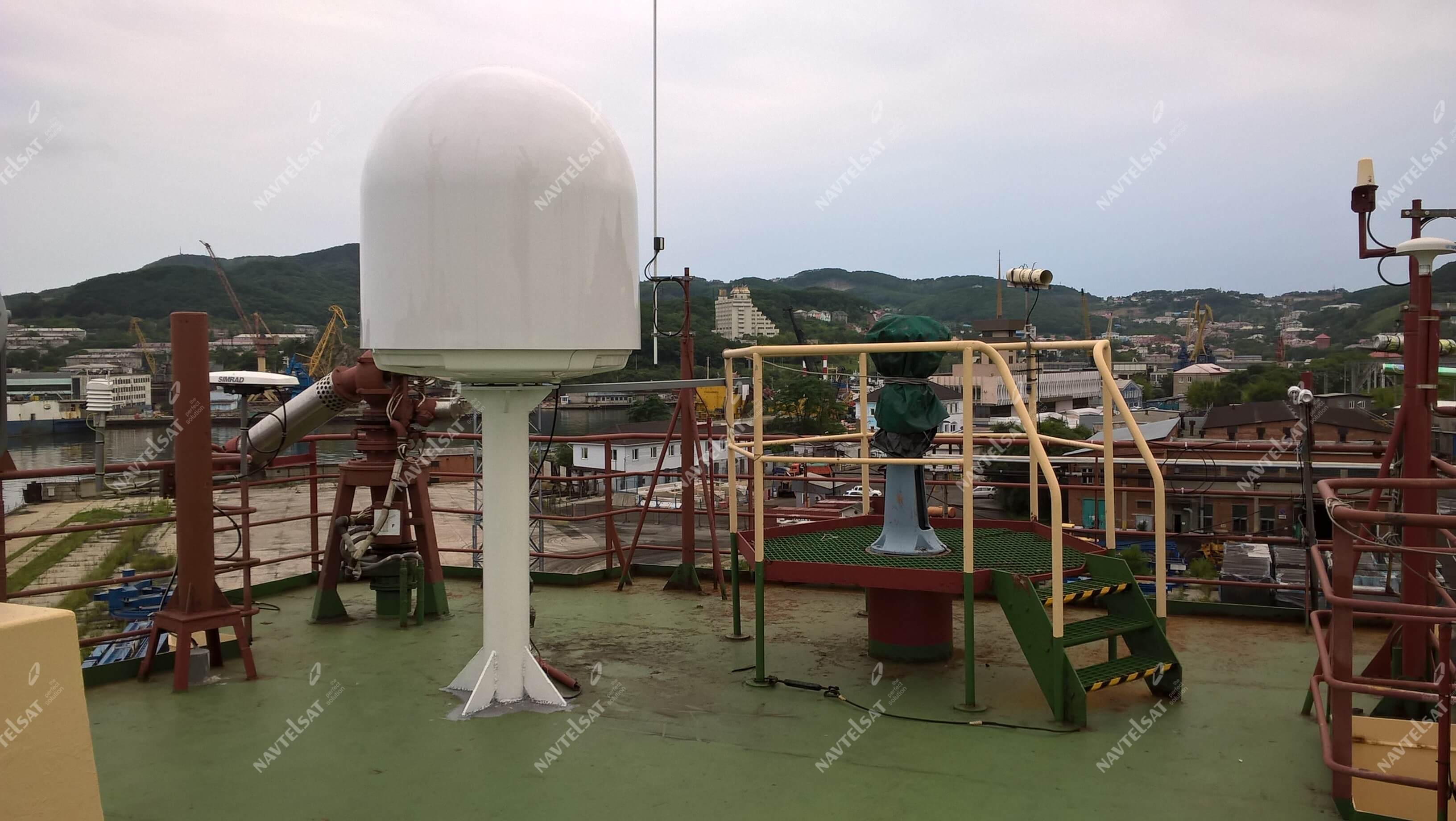

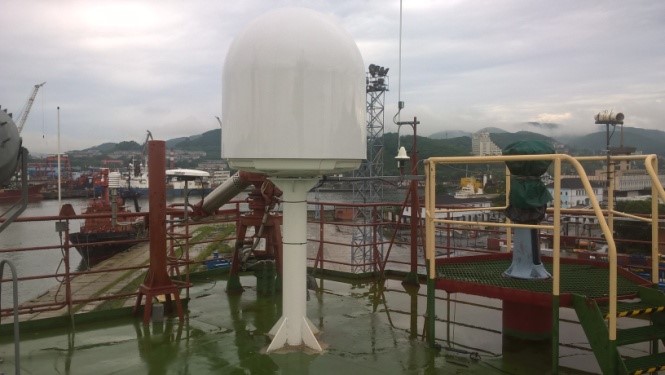

Окраска фундамента. Установка ADU на фундамент. |
|
|

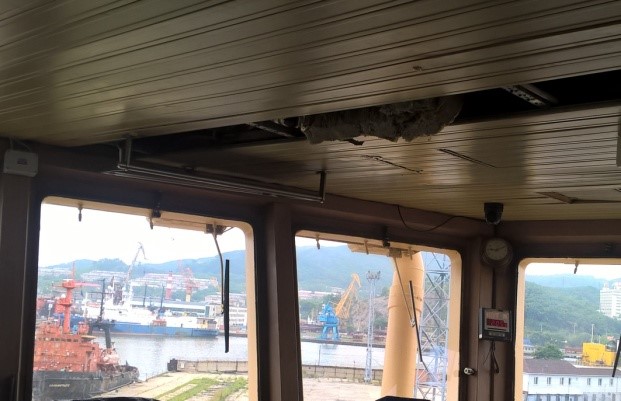

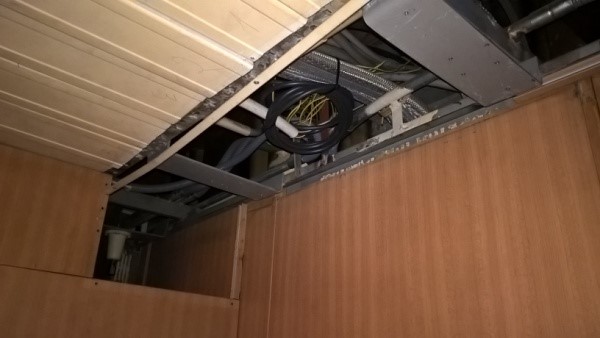

Вскрытие подволоков в местах прохождения кабельных трасс. Протяжка кабеля по кабельным трассам, через гермопереборки, межпалубные перекрытия. |
|
|

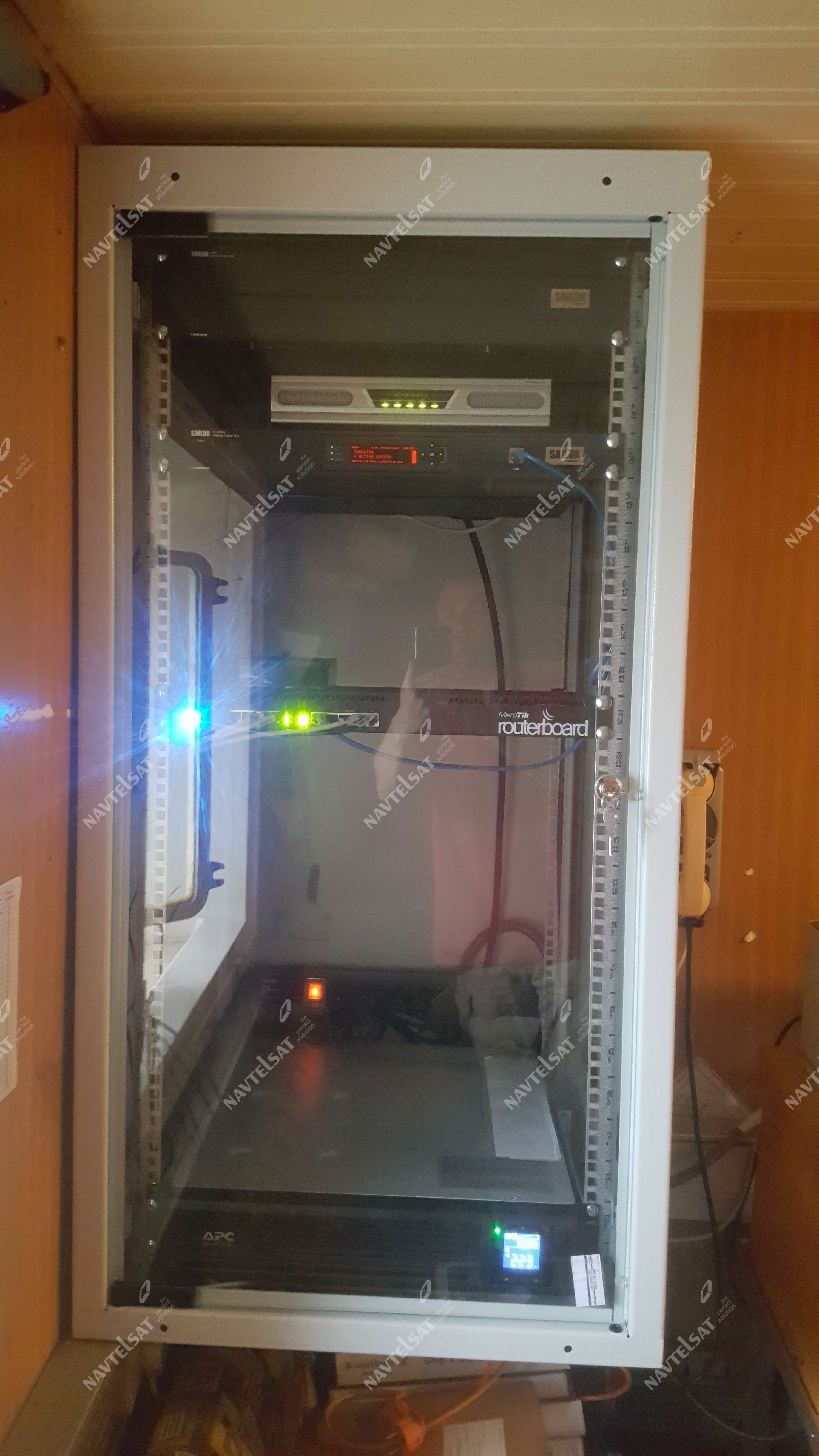

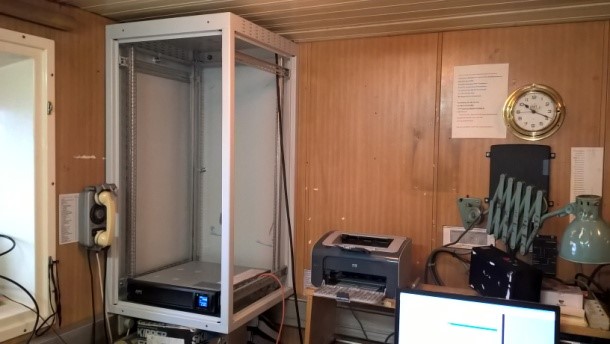

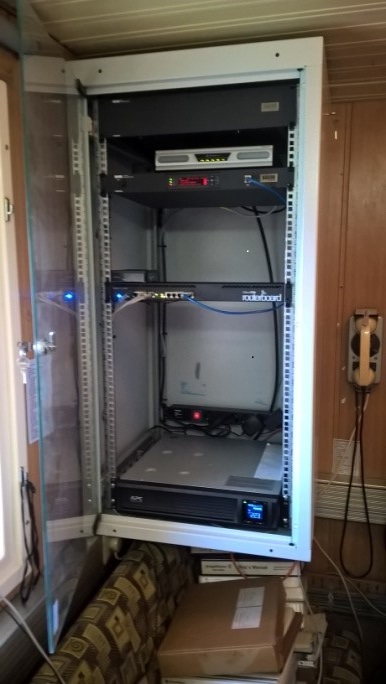

Сборка и монтаж телекоммуникационного шкафа на переборку в радиорубке. |
|
|

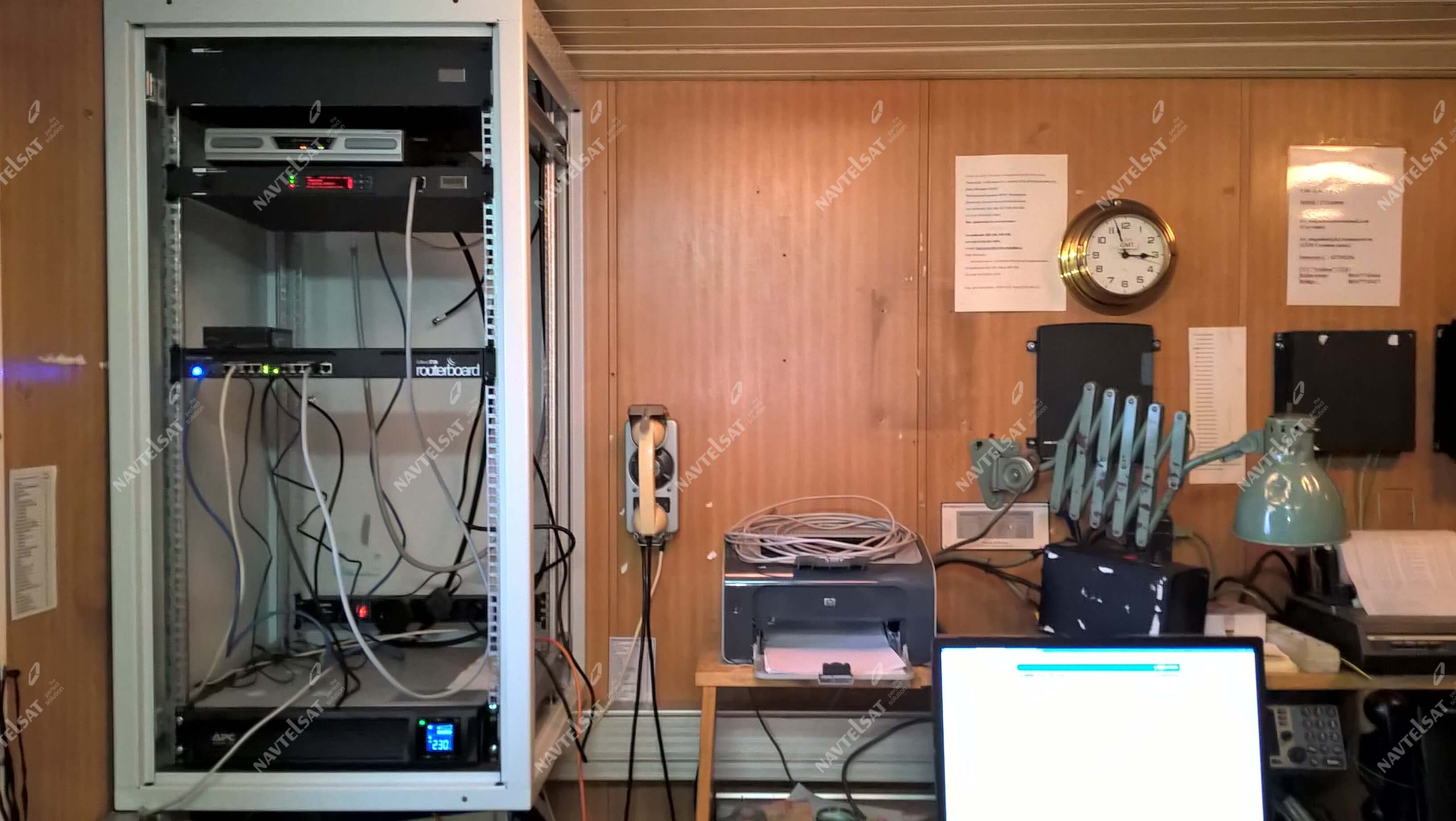

Установка оборудования в телекоммуникационный шкаф, оконцовка РЧ кабеля, подключение оборудования. |
|
|

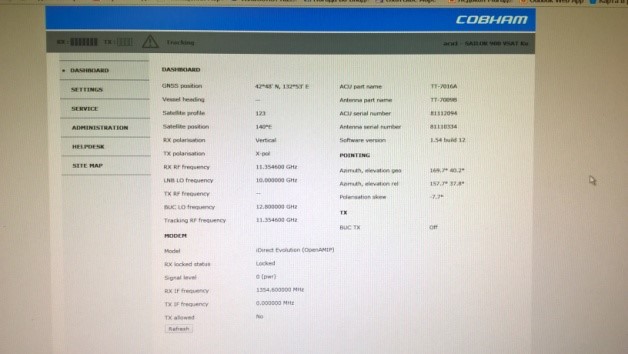

Перед первым запуском оборудования проверка правильности всех расключений. Включение оборудования, настройка модема iDirect X5, ACU Sailor 900 VSAT, маршрутизатора Mikrotik. Взаимодействие по вхождению модема в сеть спутниковой связи осуществлялось с ФГУП «Космическая связь» (ГПКС). Услуги доступа к сети Интернет и телефонной связи предоставлялись ФГУП «Морсвязьспутник». |
|
|

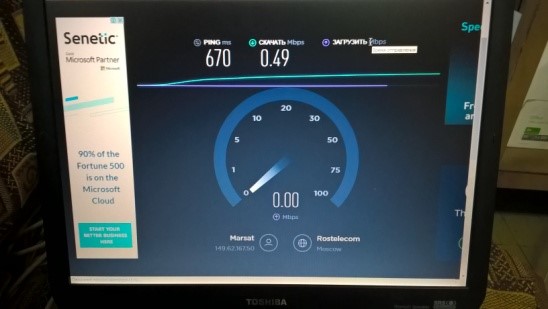

После успешного тестирования интернет канала и выполнения тестовых телефонных вызовов, произведено закрытие подволоков, укладка кабелей в телекоммуникационном шкафу. |
|
|
Предъявление результата работ администрации судна, инспектору РМРС. Инструктаж начальника радиостанции работе с оборудованием, передача эксплуатационно-технической документации. |
|
Результаты:

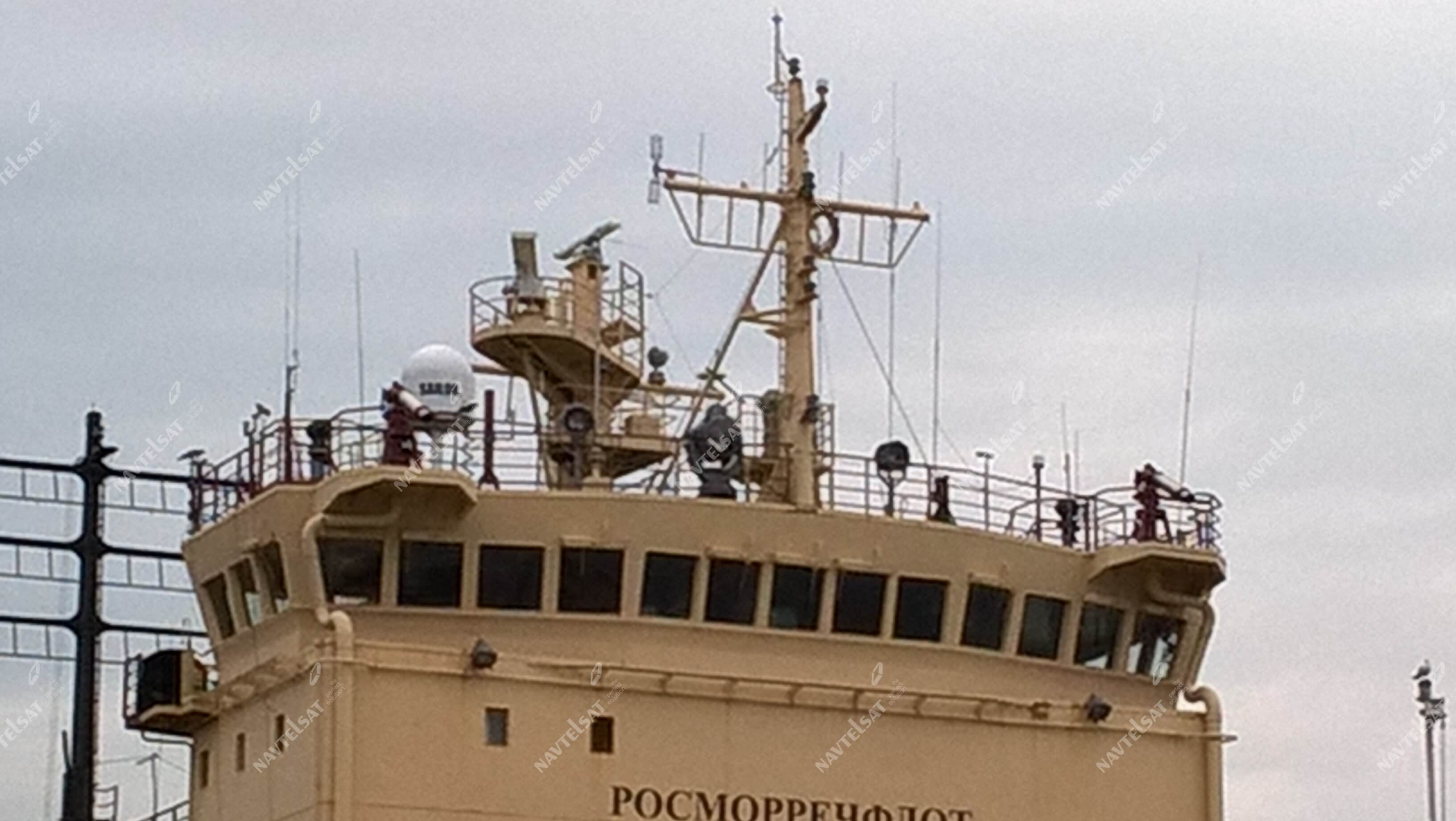

Ледокол «Магадан» оборудован морским VSAT.
Команде предоставлены услуги спутникового Интернета и телефонной связи.
Работы выполнены в соответствии с согласованной проектной документацией в сроки, определенные договором.
Администрация судна и Заказчик полностью удовлетворены качеством работ.Поставляемое оборудование
