Монтаж SAILOR VSAT 900 и Marsat.FlexNet на МФАСС «Спасатель Карев»
Специалистами Сервисного центра Navtelsat (NSC) выполнены работы по разработке проекта, монтажу и запуску в эксплуатацию стабилизированной спутниковой антенны SAILOR 900 VSAT и решения Marsat Flex.Net на Многофункциональном аварийно-спасательном судне «Спасатель Карев» (судовладелец ФГБУ «Морспасслужба»), включая обеспечение полного покрытия судна Wi-Fi сетью.
Работы выполнялись в рамках договора с ФГУП «Морсвязьспутник».
Базовый состав оборудования SAILOR VSAT 900:
- Антенный блок (ADU) SAILOR ТТ-7009В, рефлектор 103 см, передатчик 8 Вт;
- Блок управления антенной (ACU) со встроенным блоком питания SAILOR ТТ-7016С;
Дополнительное оборудование:
- Высокоскоростной и высокоэффективный спутниковый модем-маршрутизатор iDirect Evolution X5;
- Аппаратно-программный комплекс Marsat Flex.Net (на базе серверной платформы ASUS).
- Коммутатор НР 1920S-24G-2SFP-PoE (в составе Marsat Flex.Net);
- Источник бесперебойного питания APC Smart UPS 1500I 2U (в составе Marsat Flex.Net);
- IP телефоны Grandstream GXP1625 – 2 штуки;
- Wi-Fi точка доступа Ubiquity UAP-AC-LR – 6 штук;
Разработанный проект на установку комплекса оборудования SAILOR VSAT 900 и Marsat Flex.Net был согласован с ФГУП «Морсвязьспутник», ФГБУ «Морспасслужба», РМРС (Балтийский филиал).
Состав выполненных работ по монтажу и сдаче в эксплуатацию стабилизированной спутниковой антенны SAILOR 900 VSAT и решения Marsat Flex.Net
Подготовительный этап |
|
После оформления личных и материальных пропусков прибыли на судно, где были пройдены инструктажи (первичный, противопожарный, по электробезопасности), согласованы организационные вопросы. Уточнены места установки оборудования, прохождения кабельных трасс. Проверена комплектность и целостность оборудования, доставленного на судно. |
|
Монтажные работы |
|

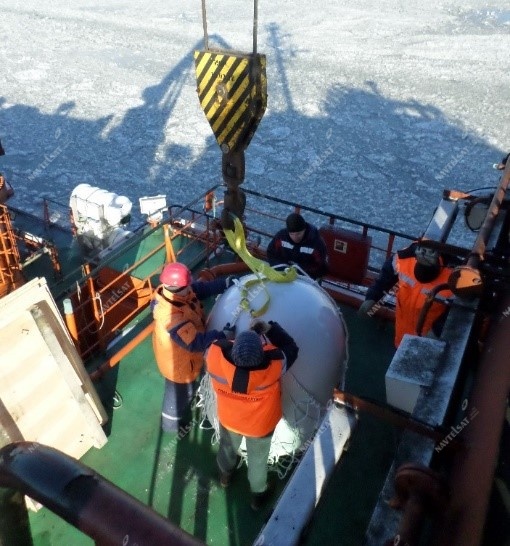

Подъем ADU на верхнюю палубу ходового мостика выполнили с использованием судового крана. |
|

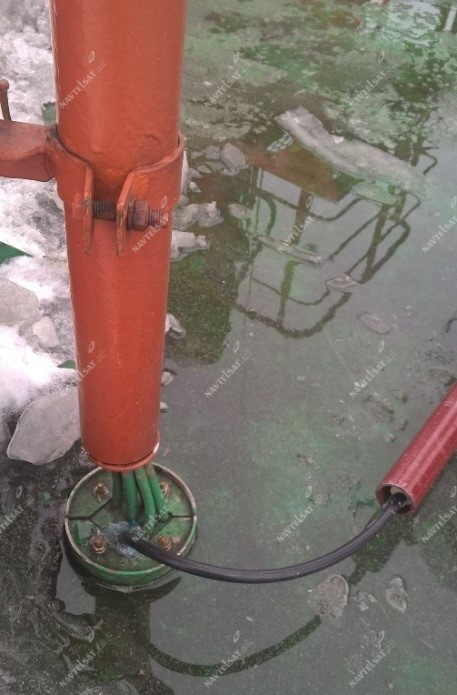

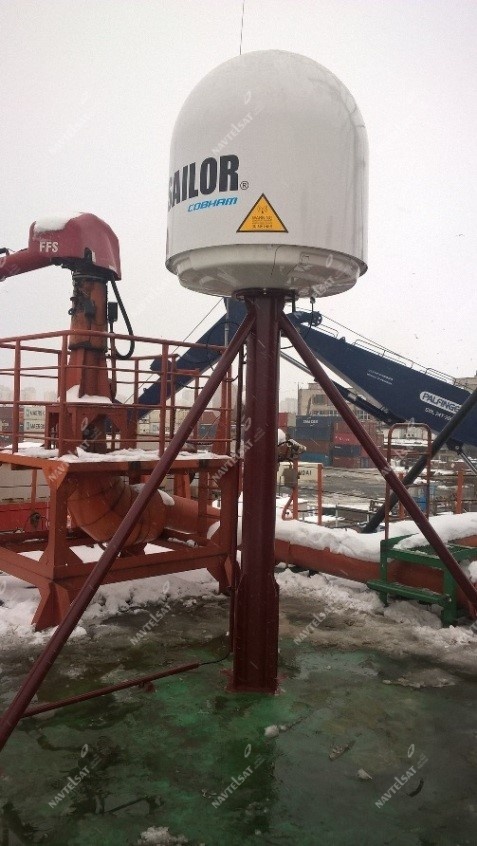

Для установки фундамента применяются сварочные работы, которые требуют проведения подготовительных мероприятий. Для обеспечения качества сварочных работ при монтаже фундамента и металлических коммуникаций, необходимо зачистить от полимерного покрытия, краски и следов коррозии палубу верхнего мостика в местах проведения сварочных работ. Для обеспечения пожарной безопасности при проведении сварочных работ на потолке ходового мостика в местах проведения сварочных работ демонтируем утеплитель из минваты. Пройден противопожарный инструктаж у старшего помощника капитана на предмет безопасности производства сварочных работ. Выставлена противопожарная вахта, место проведения сварочных работ оборудовано огнетушителем и брезентом. Только после этого проводятся сварочные работы по монтажу фундамента для ADU, защитных металлических коммуникаций для кабеля. Фундамент и металлические коммуникации окрашиваются защитной краской. На фундамент устанавливается ADU. |
|

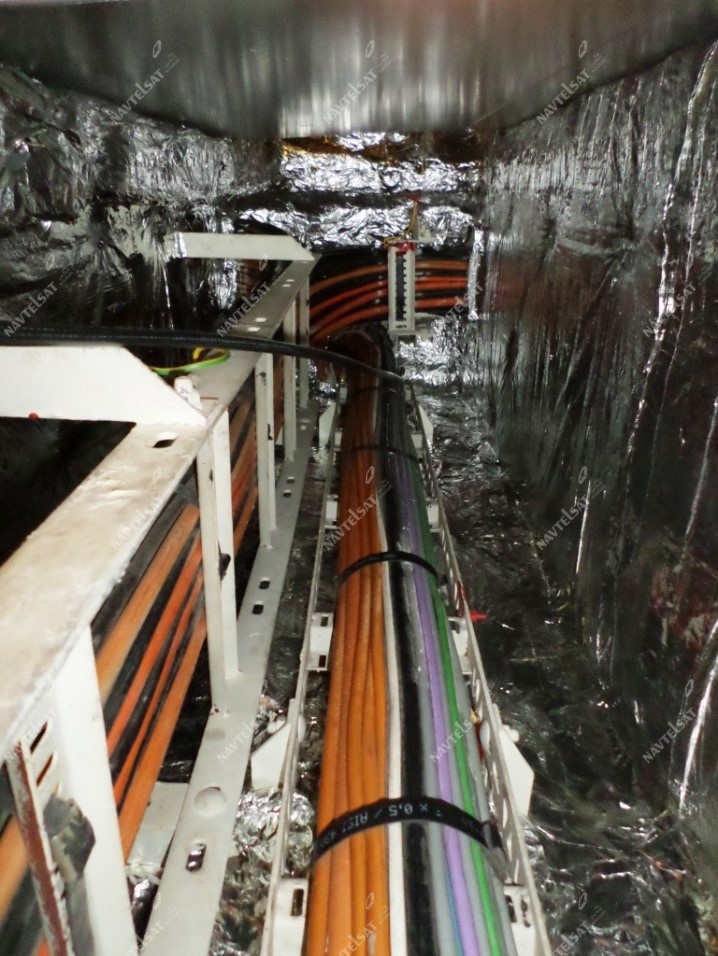

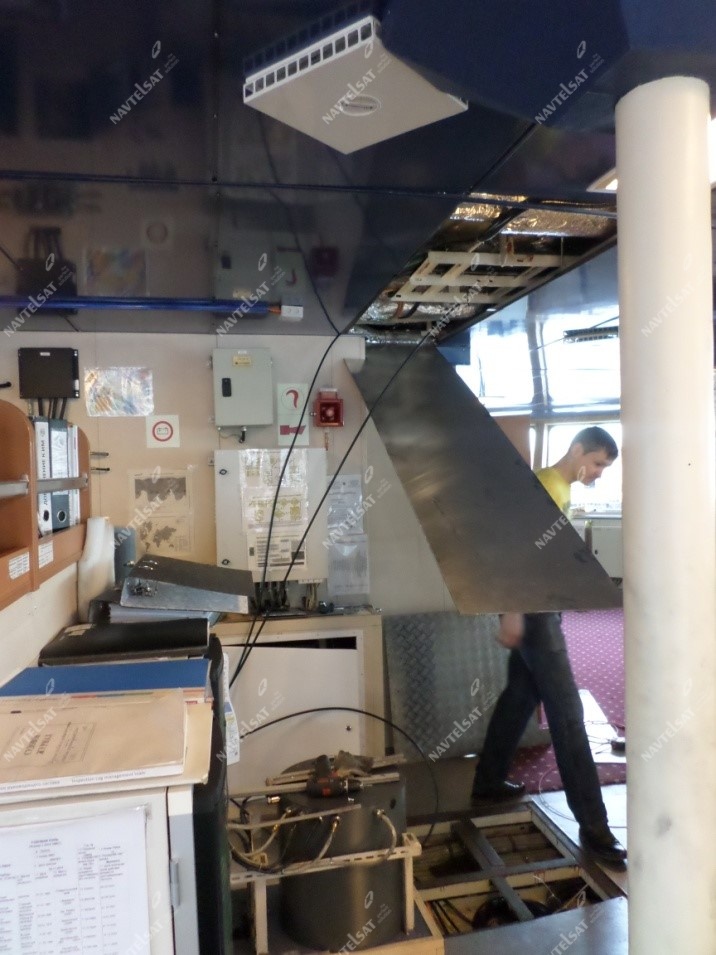

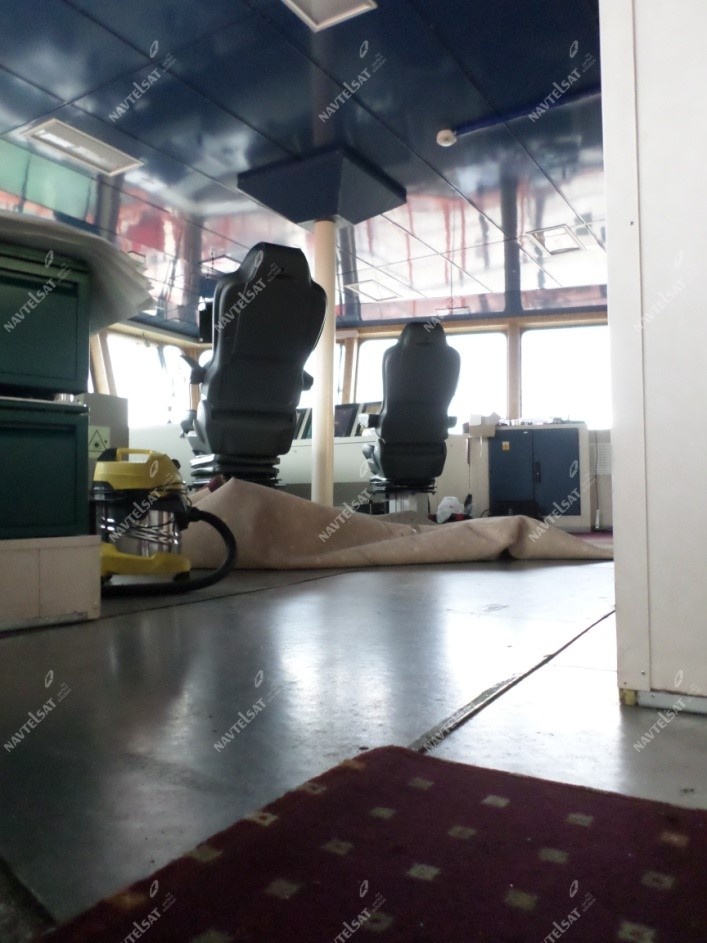

Следующим этапом прокладываем кабель от ADU к ACU. Для доступа к коммуникациям при прокладке кабельных линий были сняты панели потолка, стен, палубы, ковровое покрытие, демонтированы встроенные потолочные светильники. Разгерметизированы межпалубные и межпереборочные сальники. |
|

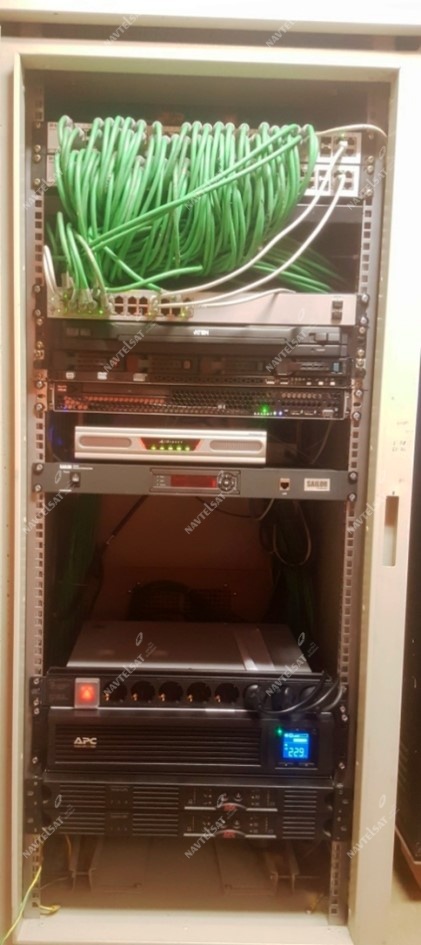

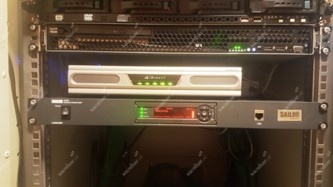

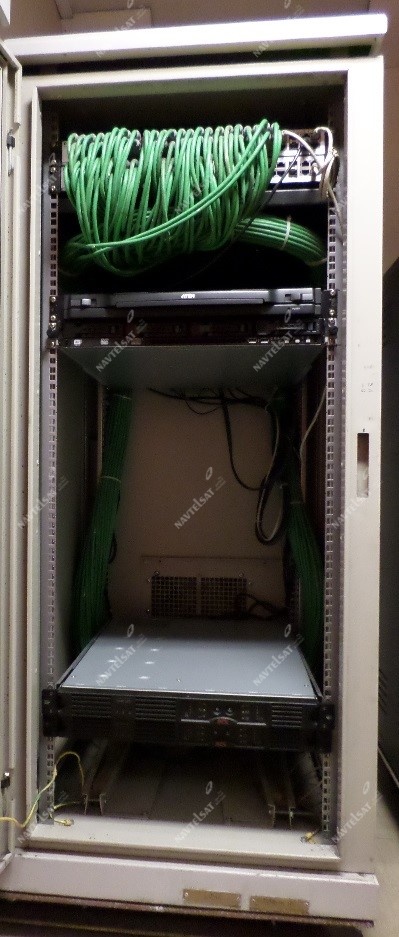

Внутреннее оборудование (ACU SAILOR 900 VSAT, Marsat Flex.Net) устанавливалось в существующую телекоммуникационную стойку. |
|

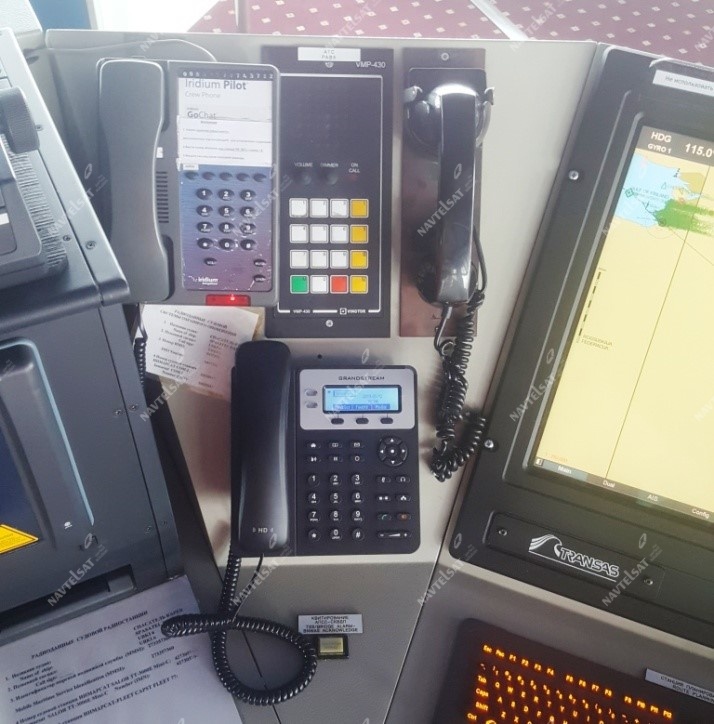

IP-телефоны Grandstream GXP1625 и точки доступа Wi-Fi Ubiquity UAP-AC-LR устанавливаем на согласованные с администрацией судна места и подключаем к коммутатору НР 1920S-24G-2SFP-PoE, используя существующую СКС. |
|
Перед первым включением проводим заключительный осмотр выполненных монтажных работ, проверяем правильность подключения оборудования, надежность заземления. В присутствии старшего электромеханика проведены электрические измерения: измерения сопротивления заземления, сопротивления изоляции. По результатам составлен протокол измерений. |
|
Пусконаладочные работы. |
|
При первом включении оборудования проверяем работоспособность оборудования по результатам внутренних тестов и по индикации на панелях оборудования. Результаты внутренних тестов и индикация показали нормальную работоспособность оборудования. Обновляем программное обеспечение и загружаем opt-файл в модем iDirect X5 Evolution. На ACU SAILOR 900 VSAT выполняем калибровку ADU и кабеля. Выполняем прочие настройки для обеспечения захвата сигнала спутника: профиль модема, профиль спутника. Во взаимодействии со специалистами ФГУП «Морсвязьспутник» осуществляем вхождение в сеть спутниковой связи (Экспресс АМ8). |
|
Проводим тестирование согласно регламенту, изложенному в технической и проектной документации, в т.ч.: - проверка доступа к сети Интернет; - проверка прохождения входящих и исходящих телефонных вызовов; - автоматический переход c основного электропитания 220VАС на источник бесперебойного питания и обратно. Оборудование принято специалистами ФГУП «Морсвязьспутник» для дальнейшей эксплуатации. |
|
Завершающий этап |
|
Проверяем укладку кабеля, при необходимости закрепляем дополнительно, маркируем. |
|
Герметизируем все кабельные переходы. |
|
Устанавливаем на штатные места декоративные панели на потолках, палубе, возвращаем ковровое покрытие. |
|
Проведён инструктаж с вахтенными инженерами, инженером-электромехаником по работе с оборудованием. Результаты работ предъявлены Администрации судна, ответственному представителю ФГБУ «Морспасслужба», передана эксплуатационно-техническая документация, в том числе на русском языке, подписан Сервисный акт. |
Результаты:
Работы по установке комплекса оборудования SAILOR VSAT 900 и Marsat Flex.Net на МФАСС «Спасатель Карев» произведены в соответствии с согласованным проектом и требованиями Российского морского регистра судоходства.
Успешно проведено взаимодействие с ФГУП «Морсвязьспутник» по вхождению в сеть спутниковой связи.
Администрация судна и ответственный представитель ФГБУ «Морспасслужба» довольны качеством проведения работ. Замечаний, претензий по инсталляции оборудования нет.
