13.03.2018

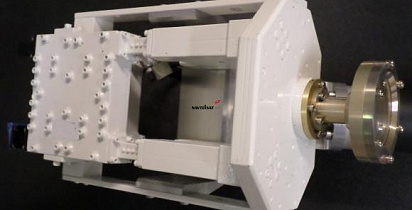

Компания Navtelsat успешно завершила проект разработки и поставки кастомизированного 4-ех портового облучателя для Ka-диапазона.
Данный фид Ka-BAND 4-PORT NETWORK ASSEMBLY C.P. универсален и уникален тем, что решает задачи:
- приема и передачи (функция Rx/Tx) спутникового сигнала в ортогональных круговых поляризациях правостороннего вращения и левостороннего вращения в полном Ka-диапазоне (17,7-22,0 ГГц/27,00-31,00 ГГц (LHCP/RHCP) без применения моторизованных или ручных механизмов вращения для смены пары рабочих поляризаций,
- одновременного приема (функция RxO) спутникового сигнала в ортогональных круговых поляризациях правостороннего вращения и левостороннего вращения в полном Ka-диапазоне (17,7-22,0 ГГц (LHCP/RHCP)).
Облучатель предназначен для работы с офсетной системой облучения с ортоплексором, обладает следующими техническими характеристиками:
- Количество портов 4 шт.
- Тип волноводных соединений WR42 (Rx)/ WR34(Tx)
- Рабочий частотный диапазон на прием 17,7- 22,0 ГГц
- Рабочий частотный диапазон на передачу 27,00- 31,00 ГГц
- КСВН Rx 1.25:1(max)/ Tx 1.25:1 (max)
- Вносимые потери в тракт Rx 0,70 дБ (max)/ Tx 0,70 дБ (max)
- Развязка между портами
- Tx/Rx: 85 дБ (min)
- Rx/Tx: 85 дБ (min)
- Rx/Rx: 18 дБ (min)
- Tx/Tx: 18 дБ (min)
- Коэффициент эллиптичности: 0,40 дБ (max)
- Рабочая излучаемая мощность 500 Вт (min) на передающий порт
В течение 5 месяцев велась разработка и производство требуемого облучателя по ТЗ, полученное изделие полностью удовлетворило требованиям заказчика. Комплект поставки включает ударопрочный кейс для защиты от повреждения при транспортировке в составе АФС, а также требуемый для заказчика монтажный кронштейн.
Фид полностью готов для интеграции в АФС с рефлектором диаметра 0,75-1,2 м исполнения Drive-Away, Fly-Away или фиксированные АФС.
