РЕШЕНИЕ: 4 портовый облучатель Ka-band 17,7-22,0 / 27,00-31,00 ГГц

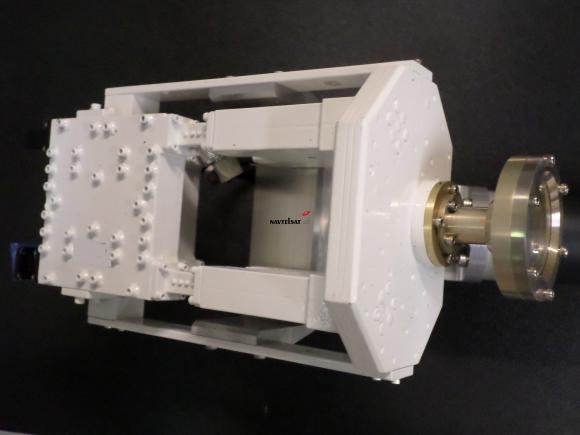

Компания Navtelsat успешно завершила проект разработки и поставки 4 портового облучателя Ka-band 17,7-22,0 / 27,00-31,00 ГГц (LHCP/RHCP) Ka-BAND 4-PORT NETWORK ASSEMBLY C.P.
Данный фид Ka-BAND 4-PORT NETWORK ASSEMBLY C.P. универсален и уникален тем, что решает следующие задачи:
- прием и передача (функция Rx/Tx) спутникового сигнала в ортогональных круговых поляризациях правостороннего вращения и левостороннего вращения в полном Ka-диапазоне (17,7-22,0 ГГц/27,00-31,00 ГГц (LHCP/RHCP) без применения моторизованных или ручных механизмов вращения для смены пары рабочих поляризаций;
- одновременный прием (функция RxO) спутникового сигнала в ортогональных круговых поляризациях правостороннего вращения и левостороннего вращения в полном Ka-диапазоне (17,7-22,0 ГГц (LHCP/RHCP)).
Облучатель предназначен для работы с офсетной системой облучения с ортоплексором, обладает следующими техническими характеристиками:
- Количество портов - 4 шт. WR42 (Rx), WR34(Tx)
- Рабочий частотный диапазон на прием 17,7-22,0 ГГц
- Рабочий частотный диапазон на передачу 27,00-31,00 ГГц
- КСВН Rx 1.25:1(max), Tx 1.25:1 (max)
- Вносимые потери в тракт: Rx 0,70 дБ (max), Tx 0,70 дБ (max)
- Развязка между портам:Tx/Rx: 85 дБ (min), Rx/Tx: 85 дБ (min),Rx/Rx: 18 дБ (min), Tx/Tx: 18 дБ (min)
- Коэффициент эллиптичности: 0,40 дБ (max)
- Рабочая излучаемая мощность 500 Вт на передающий порт.
Разработка и производство требуемого облучателя велись в течение 5 месяцев по ТЗ, полученное изделие полностью удовлетворило требованиям заказчика.
Комплект поставки включает ударопрочный кейс для защиты от повреждения при транспортировке в составе АФС, а также требуемый для заказчика монтажный кронштейн.
Фид полностью готов для интеграции в АФС с рефлектором диаметра 0,75-1,2 м исполнения Drive-Away, Fly-Away или в фиксированные АФС.
