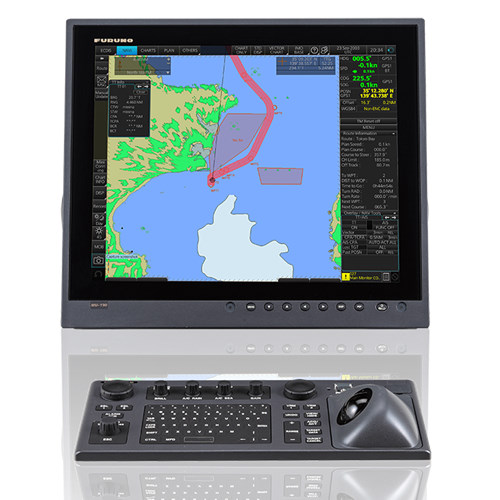

Электронно-картографическая навигационно-информационная система Furuno FMD-3300

Отправить запрос на коммерческое предложение прямо сейчас

FURUNO ELECTRIC CO., LTD.

Электронно-картографическая навигационно-информационная система FMD-3300 - решение, которое помогает перейти от бумажной навигации к электронной.

Производитель
Furuno
Тип оборудования
ЭКНИС
Электронно-картографическая навигационно-информационная система FMD-3300 - решение, которое помогает перейти от бумажной навигации к электронной.

Функции и особенности FMD-3300:
  • Многофункциональный дисплей с возможностью отображения экранов ЭКНИС, информационного коннинг-дисплея, РЛС/РЛС с ЭНК* и системы управления оповещениями
  • Мгновенное обновление экрана благодаря новейшему инструменту вычерчивания карты FURUNO
  • Новый интуитивно понятный пользовательский интерфейс для быстрого и точного планирования и контроля маршрута и управления навигационными данными
  • Сопряжение с имеющимися РЛС серии FAR-21x7/FAR-28x7 для наложения радиолокационного изображения и обмена данными о сопровождении цели, маршруте и путевой точке через Ethernet
  • Соответствие стандартам ИМО и МЭК
  • Совместимые карты
  • Возможно сопряжение с сервисом динамического лицензирования Jeppesen
  • Совместимость с функцией наложения информации Британского Адмиралтейства (AIO) для дополнительной безопасности навигации
Технические характеристики:
  • Стандарты: ИМО MSC.232(82), ИМО A.694(17), ИМО MSC.191(79), МЭК 61174 ред. 3, МЭК 61162-1 ред. 4, МЭК 61162-2 ред. 1, МЭК 62288, МЭК 60945 ред. 4
  • Блок монитора: MU-231, 23,1-дюймовый цветной ЖКД, UXGA (1600 x 1200 пикселей)
  • Карты: векторные ЭНК ИМО/МГО S57 редакция 3 (схема защиты данных ЭНК ИМО/МГО S-63), растровые ARCS, векторные C-MAP и CM-93/3
  • Режимы ориентации: Истинное движение: по северу, по стабилизированному курсу. Относительное движение: по северу, по стабилизированному курсу, по маршруту, по курсу.
  • Отображение данных: Свое судно (метка/путь своего судна и данные в цифровом формате: местоположение в координатах широты/долготы, скорость и ПУ). Средство сопровождения целей (СС: САРП, АИС): расстояние, пеленг, скорость, путевой угол, СРА/ТСРА, информация о цели АИС (путевая точка, номер корпуса судна и статус). Курсор: ЭВН, ПКД
  • Информация предупредительных сигналов: Путевая точка, контроль плавания по маршруту, несколько сигналов тревоги, навигация по данным от внешнего датчика местоположения
  • Вычисление местоположения: Счисление по гирокомпасу и лагу
  • Данные от гирокомпаса, лага и датчиков местоположения для загрузки в математический фильтр для вычисления местоположения и скорости с большой точностью
  • Навигационное планирование: Планирование по локсодромии, ортодромии
  • Регистрация навигационных данных: Запись навигационных данных за последние 12 часов
  • Контроль плавания по маршруту: Отображение отклонения от траектории, сигнал прибытия в путевую точку, сигнал о мелководье
  • Пользовательская карта: Создание и отображение пользовательской карты (в план маршрута можно ввести максимум 5 пользовательских карт; максимум 200 точек для построения линий и символов на одной пользовательской карте)
  • Функция "Человек за бортом" (MOB): Регистрация местоположения и других данных на момент введения точки МОВ и отображение метки МОВ на экране
Интерфейс:
  • DVI: 2 порта DVI-D (видеосигналы от DVI № 1 и № 2 идентичны), 1 порт DVI-D или аналоговый RGB (коннинг-дисплей или РДР по выбору)
  • LAN: 3 порта, Ethernet 1000 Base-T (1 порт только для датчика РЛС)
  • USB: 4 порта, USB 2.0 типа A
  • COM: 2 порта, RS-485 для регулировки яркости
  • Последовательные входы/ выходы: 8 портов, МЭК 61162-1/2 (2 порта), МЭК 61162-1 (6 портов). Предложения: (Вход) ABK, ALR, CUR, DBT, DPT, DTM, ETL, GGA, GLL, GNS, HDT, HTD, MTW, MWV, NRX, OSD, PRC,RMC, ROT, RPM, RSA, RSD, THS, TLL, TRC, TRD, TTM, VBW, VDM, VDO, VDR, VHW, VTG, XDR, XTE, ZDA (Выход) ABM, ACK, BBM, EVE, HTC, OSD, VBW, VDR, VSD, XTE
  • Цифровой вход: 1 порт, вход сигнала подтверждения
  • Замыкание контакта: 6 портов: 1 порт для сигнала отказа системы, 1 порт для сигнала отказа питания, 2 порта НР и 2 порта НЗ
Адаптер датчиков:
  • Управляющий и последовательный входы: LAN: 1 порт, Ethernet 100 Base-TX; Последовательный: 8 портов, МЭК 61162-1/2 (4 порта), МЭК 61162-1 (4 порта); Замыкание контакта 1 порт для сигнала отказа системы, НЗ или НР
  • Аналоговый вход: 3 порта/блок, -10...+10 В или 0...10 В, 4...20 мА, по выбору
  • Цифровой вход: 8 портов/блок, НЗ или НР, по выбору
  • Цифровой выход: 8 портов/блок, НЗ или НР, по выбору
Источник питания:
  • Блок процессора: 100–115/220–230 В перем. тока, 1-фазн., 50/60 Гц
  • Адаптер датчиков: 24 В пост. тока, 1,4 A
  • Блок монитора: 100–230 В перем. тока, 1-фазн., 50/60 Гц
Условия эксплуатации:
  • Температура окружающей среды: -15 ˚C...+55 ˚C
  • Относительная влажность: 93% и менее при 40 °C
  • Степень защиты блока процессора: IP20 (IP22: опция)
  • Степень защиты адаптера датчиков: IP20 (IP22: опция)
  • Степень защиты интеллектуального концентратора: IP20 (IP22: опция)
  • Степень защиты блока управления: IP22
  • Вибрации: МЭК 60945 ред. 4
