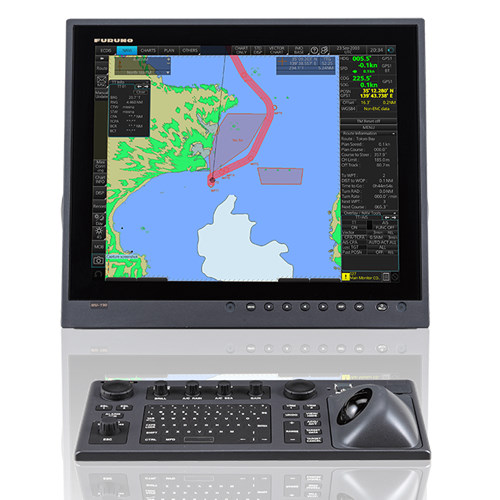

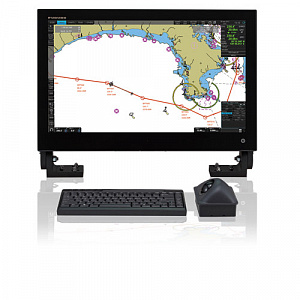

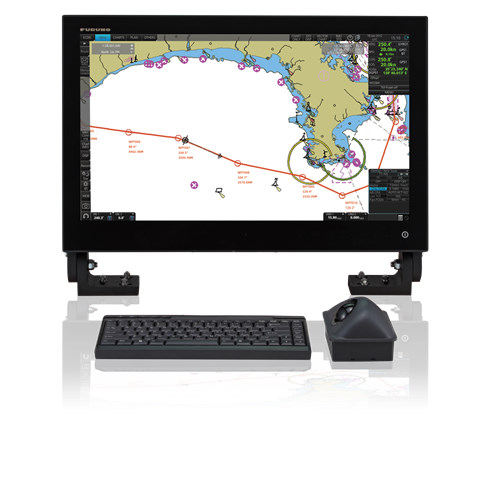

Электронно-картографическая навигационно-информационная система Furuno FMD-3100

Электронно-картографическая навигационно-информационная система FMD-3100 - решение, которое помогает перейти от бумажной навигации к электронной.

Нет в наличии
Сравнить
Производитель
Furuno
Тип оборудования
ЭКНИС
Электронно-картографическая навигационно-информационная система FMD-3100 - решение, которое помогает перейти от бумажной навигации к электронной.

Особенности и функции FMD-3100:
  • Гибкая интеграция в судовую навигационную систему – идеальное решение для дооснащения судов системой ЭКНИС
  • Возможность использования в качестве основной и резервной ЭКНИС
  • Удобное сопряжение с имеющимися РЛС серии FAR-2xx7
  • Соответствие стандартам ИМО и МЭК
  • Мгновенная перерисовка карт благодаря новейшему инструменту вычерчивания карты FURUNO
  • Работа с ориентацией на конкретную задачу за счет таких инструментов, как строка состояния и панель быстрого
  • доступа, которые обеспечивают мгновенный доступ к требуемым задачам и функциям
  • Совместимые карты
  • Возможно сопряжение с сервисом динамического лицензирования Jeppesen
  • Совместимость с функцией наложения информации Британского Адмиралтейства (AIO) для дополнительной безопасности навигации
Технические характеристики:
  • Стандарты: ИМО MSC.232(82), ИМО A.694(17), ИМО MSC.191(79), МЭК 61174 ред. 3, МЭК 61162-1 ред. 4, МЭК 61162-2 ред. 1, МЭК 62288, МЭК 60945 ред. 4
  • Блок монитора: 24-дюймовый широкоэкранный цветной ЖКД, Full HD (1920 x 1080 пикселей)
  • Карты: векторные ЭНК ИМО/МГО S57 редакция 3 (схема защиты данных ЭНК МГО S-63), растровые ARCS, векторные C-MAP и CM-93/3 (требуется электронный ключ Jeppesen по доп. заказу)
  • Режимы ориентации: Истинное движение: по северу, по стабилизированному курсу; Относительное движение: по северу, по стабилизированному курсу, по маршруту, по курсу
  • Отображение данных: Свое судно: Метка своего судна и данные в цифровом формате: местоположение в координатах широты/долготы, скорость, ПУ, др.; Средство сопровождения
  • целей (СС: САРП, АИС): Информация о целях от АИС и СС (расстояние, пеленг, скорость, курс, CPA/TCPA); Курсор: ЭВН, ПКД.
  • Информация предупредительных сигналов: Путевая точка, контроль плавания по маршруту, несколько сигналов тревоги
  • Вычисление местоположения: Навигация по данным от внешнего датчика местоположения. Счисление по гирокомпасу и лагу. Данные от гирокомпаса, лага и датчиков местоположения для загрузки в математический фильтр для вычисления местоположения и скорости с большой точностью.
  • Навигационное планирование: Планирование по локсодромии, ортодромии
  • Контроль плавания по маршруту: Отображение отклонения от траектории, сигнал прибытия в путевую точку, сигнал о мелководье.
  • Пользовательская карта: Создание и отображение пользовательской карты (до 500 точек для линий и символов)
  • Функция "Человек за бортом" (MOB): Регистрация местоположения и других данных на момент введения точки МОВ и отображение метки МОВ на экране.
Интерфейс:
  • DVI: 1 порт DVI-I для РДР; 1 порт DVI-D для дисплея репитера (видеосигнал идентичен сигналу, подаваемому на главный дисплей)
  • LAN: 2 порта, Ethernet 1000 Base-T (для межкоммутаторной сети и сети датчиков)
  • USB: 6 портов, USB 2.0 типа A
  • Последовательные входы/выходы: 2 порта МЭК 61162-1/2, 2 порта МЭК 61162-1. Предложения (вход): ABK, ALR, CUR, DBT, DPT, DTM, GGA, GLL, GNS, HDT, MTW, MWV, NRX, OSD, RMC, ROT, RSA, RSD, THS, TLL, TTM, VBW, VDM, VDO, VDR, VHW, VTG, XDR, XTE, ZDA. Предложения (выход): ABM, ACK, BBM, EVE, OSD, VBW, VSD, VDR
Адаптер датчиков:
  • Управляющий и последовательный входы: LAN: 1 порт, Ethernet 100 Base-TX. Последовательный: 8 портов, МЭК 61162-1/2 (4 порта), МЭК 61162-1 (4 порта). Замыкание контакта 1 порт для сигнала отказа системы, НЗ или НО.
  • Цифровой вход: 8 портов/блок, НЗ или НP, по выбору
  • Цифровой выход: 8 портов/блок, НЗ или НP, по выбору
Источник питания:
  • Главный блок: 100–230 В перем. тока 50/60 Гц (главный), 24 В пост. тока (резервный)
  • Соединительная коробка РЛС: 12/24 В пост. тока
  • Адаптер датчиков: 24 В пост. тока, 1,4 A
Условия эксплуатации:
  • Температура окружающей среды: -15 ˚C ... +55 ˚C
  • Относительная влажность: 93% и менее при 40 °C
  • Степень защиты блока процессора: IP65 (передняя панель), IP22 (задняя панель)
  • Степень защиты блока управления с трекболом: IP22
  • Степень защиты соединительной коробки РЛС: IP22
  • Степень защиты адаптера датчиков: IP20 (IP22 с опциональной
  • упаковкой)
  • Степень защиты интеллектуального концентратора: IP20 (IP22 с опциональной упаковкой)
  • Вибрации: МЭК 60945 ред. 4
