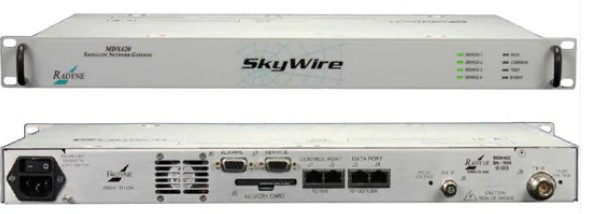

Спутниковый шлюз Comtech Skywire MDX-420 Satellite Network Gateway

Информационная скорость

18 кбит/с - 25 Мбит/с с шагом 1 бит/с

Символьная скорость

18 кбод - 12.5 Мбод

Диапазон частот

50 – 180 МГц и 950 – 2000 МГц (TX) & 950 – 2150 МГц (RX) с шагом 100 Гц, Независимая работа направлений TX и RX

Основные режимы работы (подробнее см. в Руководстве пользователя)

Открытая сеть в соотв. с IESS-308/309/310/314 и прозрачный режим, закрытая сеть в соотв. с IESS-315

Кодек LDPC/TPC (дополнительный модуль)

Кодек VersaFEC (дополнительный модуль) с ACM или CCM (Constant Coding & Modulation) Формирование кадра EDMAC с/без AUPC RS Outer Codec

Высокоскоростной ESC / Расширенный ESC (ESC++)

Drop & insert (D&I) / Расширенный D&I++ / Quad E1 drop & insert (QDI)

DoubleTalk Carrier-in-Carrier (дополнительный модуль)

Опции FEC

None

Без кодирования BPSK/QPSK/OQPSK

Кодирование Витерби: k=7, в соотв. с IESS- 308/309

Rate 1/2 BPSK/QPSK/OQPSK

Rate 3/4 QPSK/OQPSK

Rate 7/8 QPSK/OQPSK

Кодирование Витерби и Рида- Соломона

Rate 3/4 16-QAM

Rate 7/8 16-QAM

Последовательное кодирование

См. Руководство пользователя по CDM-625

Кодирование Рида- Соломона

Режимы открытой и закрытой сети

TCM (в соотв. с IESS-310)

8PSK/TCM Rate 2/3

Интегрированный кодек LDPC и TPC (2nd Gen) (дополнительный модуль)

Кодовые отношения LDPC

Rate 1/2 BPSK/QPSK/OQPSK

Rate 2/3 QPSK/OQPSK/8PSK/8-QAM

Rate 3/4 QPSK/OQPSK/8PSK/8-QAM/16-QAM Кодовые отношения TPC

Rate 5/16 BPSK

Rate 21/44 BPSK/QPSK/OQPSK

Rate 3/4 QPSK/OQPSK/8PSK/8-QAM/16-QAM Rate 7/8 QPSK/OQPSK/8PSK/8-QAM/16-QAM Rate 0.95 QPSK/OQPSK/8PSK/8-QAM

Кодек VersaFEC

(дополнительный модуль)

BPSK Rate 0.488

QPSK Rate 0.533, 0.631, 0.706, 0.803

8-QAM Rate 0.576 (ECCM), 0.642, 0.711, 0.780

16-QAM Rate 0.644 (ECCM), 0.731, 0.780, 0.829, 0.853

BPSK 0.493 (ULL)

QPSK 0.493, 0.654, 0.734 (ULL)

Скремблирование

Режим IDR, без RS – в соотв. с ITU V.35 (вариант Intelsat)

Режим IBS, без RS - в соотв. с IESS-309, внешняя кадровая синхронизация

Прозрачный режим закрытой сети, без RS или турбокодирования - в соотв. с ITU V.35 (вариант Intelsat)

Режим EDMAC, без кодирования RS - внешняя кадровая синхронизация (собственная разработка)

Режимы турбокодирования /LDPC/VersaFEC - внешняя кадровая синхронизация (собственная разработка)

Все режимы RS - внешняя кадровая синхронизация в соотв. с IESS-308/309/310

Управление

10/100Base-T Ethernet с поддержкой SNMP, HTTP и Telnet, EIA-232, EIA-485 (по 2- или 4- проводной линии)

Form C Relays

Hardware fault, RX and TX traffic alarms, open network backward alarms

Внешняя синхронизация

(вход ИЛИ выход)

Коннектор BNC

Вход: 1, 2, 5, или 10 МГц, от -6 до +10 дБм,

50 Ом / 75 Ом (номинал)

Выход: 10 МГц, 2.7 V peak-to-peak ± 0.4 V,

Низкоомный выход

Модулятор

Стабильность частоты внутреннего генератора

± 0.06 ppm (± 6 x 10-8) при температуре от 0° до 50°C (32° - 122°F)

Фильтрация спектра сигнала на передачу

В соответствии с IESS-308

Спад характеристики фильтра на передачу

25%, 35%

Уровень гармонических и внеполосных излучений

Лучше чем -60 дБс/4 кГц (типовое значение - 65 дБс/4 кГц) в полосе частот от 1 to 500 МГц для диапазона 50-180 МГц и в полосе F0 ± 500 МГц для диапазона 950-2000 МГц

Отношение мощности передачи вкл/выкл

Минимум -60 дБс

Выходной уровень фазовых шумов

Двухсторонняя огибающая среднеквадратичного значения лучше, чем 0.480°. При отстройке от 100 Гц до 1 МГц как минимум на 16 дБ лучше требований по рекомендации IESS-308/309)

дБ/Гц Отстройка по частоте

-63.0 100 Гц

-73.0 1 кГц

-83.0 10 кГц

-93.0 100 кГц

Уровень основного паразитного излучения переменного напряжения не более -42 дБс.

Суммарный уровень остальных паразитных составляющих в полосе от 0 до 0.75 символьной скорости не более -48 дБс

Выходная мощность

50-180 МГц: от 0 до -25 дБм с шагом 0.1 дБ

950-2000 МГц: от 0 до -40 дБм с шагом 0.1 дБ

Стабильность выходной мощности

50-180 МГц:

± 0.5 дБ в диапазоне температур 15 - 35° C

± 0.8 дБ в диапазоне температур 0 - 50° C

950-2000 MHz:

± 0.7 дБ в диапазоне температур 15 - 35° C

± 1.0 дБ в диапазоне температур 0 - 50° C

Выходное сопротивление и затухание несогласованности

50-180 МГц: 50 Ом / 75 Ом, минимальное затухание несогласованности 16 дБ (типовое значение 18 дБ), коннектор BNC

950-2000 МГц: 50 Ом, минимальное затухание несогласованности 19 дБ (типовое значение 21 дБ), коннектор N- типа

Синхронизация

Внутренний опорный генератор, ± 0.06 ppm (SCT)

Внешняя опорная частота, захват частоты схемой ФАПЧ в диапазоне ± 100 ppm (TT)

Синхронизация от тактовой частоты спутника – поддерживается ассиметричный режим

Внешний тактовая частота

Внешнее отключение несущей TX

Низкий уровень TTL-логики или замыкание внешнего контакта

Синхронизация BUC (10 МГц)

Через центральный проводник интерфейса TX, 10.0 МГц ± 0.06 ppm (от внутреннего источника), программно включается и выключается, 0.0 дБм ± 3 дБ

Блок питания BUC

(дополнительный модуль)

24 VDC, макс. 4.17 A, 90 Вт при 50° C

48 VDC, макс. 3.125 A, 150 Вт при 50°C (180 Вт при 30°C)

Питание подается через центральный проводник интерфейса TX, включается и выключается через управление M&C

Демодулятор

Диапазон входной мощности несущей

50-180 MHz: от -105 + 10 log (символьной скорости) до -70 + 10 log (символьной скорости) дБм

950-2150 MHz: от -130 + 10 log (символьной скорости) до -80 + 10 log (символьной скорости) дБм

Максимальный рабочий уровень композитного сигнала

50-180 MHz:

94 – 10 log (символьной скорости выбранной несущей) дБс, максимальный уровень +10 дБм с доп. требованием, что внутри полосы ± 10 МГц выбранной несущей мощность композитного сигнала не более +30 дБс.

950-2150 MHz:

102 – 10 log (символьной скорости выбранной несущей) дБс, максимальный уровень +10 дБм с доп. требованием, что внутри полосы ± 10 МГц выбранной несущей мощность композитного сигнала не более +30 дБс.

Абсолютный максимум

+20 дБм

Адаптивный эквалайзер

5-полосный эквалайзер, включается и выключается программно

Диапазон захвата полосы несущей

Программируется с шагом 1 кГц

Менее 64 кбод

От ± 1 кГц до ± (Rs/2) кГц, где Rs = символьная скорость в кбод

От 64 до 389 кбод

От ± 1 кГц до ± 32 кГц

Свыше 389 кбод

От ± 1 кГц до ± (0.1 * Rs) кГц, до максимального значения ± 200 кГц

Время захвата несущей

Очень зависит от информационной скорости, скорости FEC, и диапазона частот демодулятора. Например: в среднем 120 мс при 64 кбит/с, R1/2 QPSK, полоса захвата ± 10 кГц, 6 дБ Eb/No

Плезиосинхронный буфер/буфер Допплера

Выбирается в диапазоне от 64 до 262144 бит с шагом в 16 бит (дополнительные ограничения для структуры кадра G.704)

Синхронизация приемника

Сигнал RX от спутника, сигнал TX от наземных станций, внешний источник синхронизации

Подстройка тактовой частоты

Не хуже 100 ppm

Опорный сигнал 10 МГц для LNB

Через центральный проводник интерфейса RX, 10.0 МГц ± 0.06 ppm (с внутренним источником), включается и выключается программно, -3.0 дБм ± 3 дБ

Напряжение питания блока LNB

Включается и выключается программно, 13 VDC, 18 VDC в соотв. с DiSEq 4.2 и 24 VDC с максимальным током потребления 500 мА

Функции контроля

Оценка Eb/N0, корректировка BER, состояние заполнения буфера, отстройка частоты, уровень принимаемого сигнала
