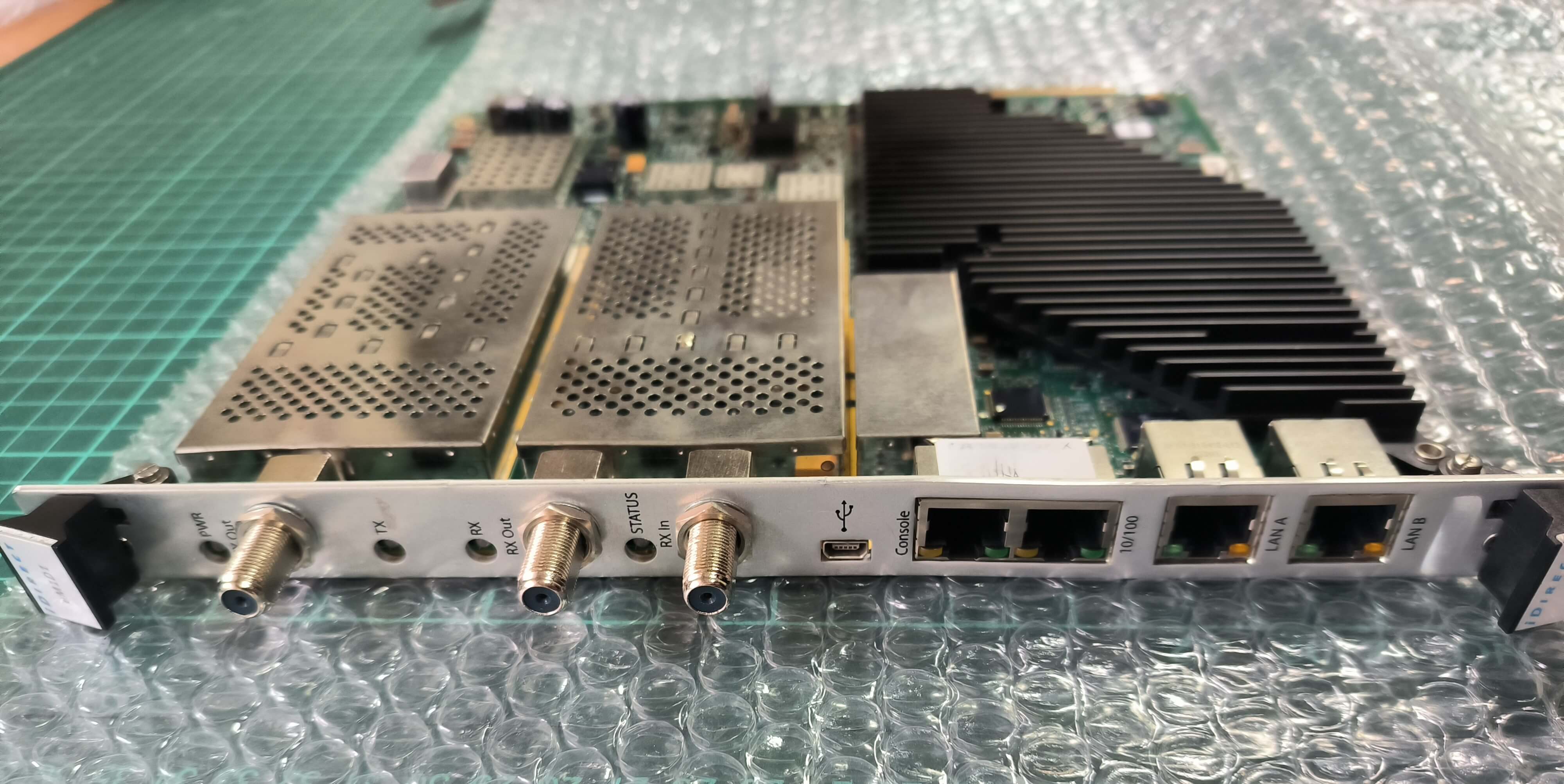

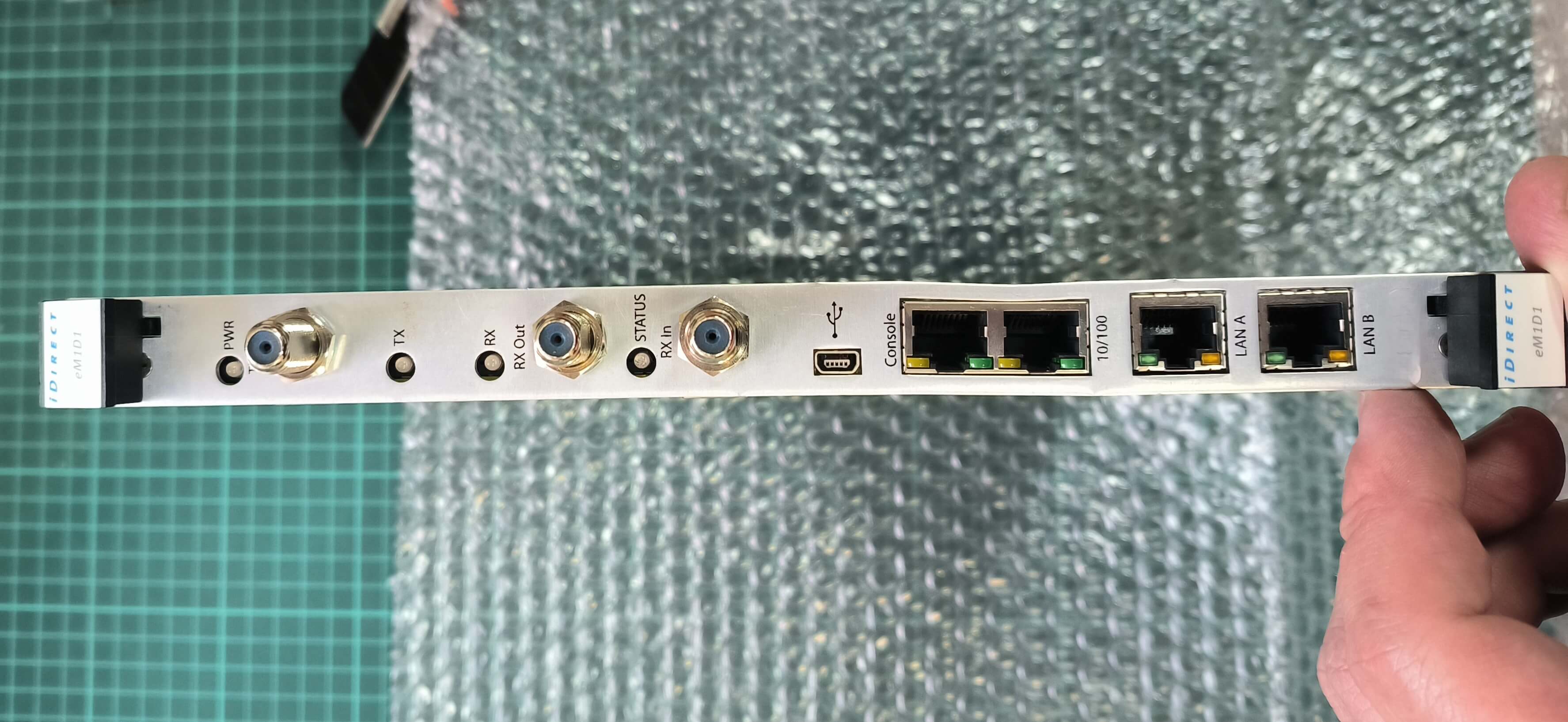

Линейная карта iDirect Evolution eM1D1 Line Card
Отправить запрос на коммерческое предложение прямо сейчас
В наличии на складе б/у Линейная карта iDirect Evolution eM1D1 Line Card - 1шт. Обращайтесь в наш отдел продаж для уточнения цены, условия оплаты и поставки!
- Производитель
- ST Engineering
- Диапазон
- L
- Тип оборудования
- Спутниковый модем
Линейная карта Evolution eM1D1 подходит для поддержки защищенных каналов голосовой, информационной и видеосвязи для критически важных военных и широкополосных приложений COTM, работающих в режиме DVB-S2/ACM или iNFINITI TDM на выходе. Она поддерживает TDMA или SCPC Return с дополнительным расширением спектра и чрезвычайно эффективной FEC с кодированием 2D 16-State на входе. Линейная карта имеет один модулятор и один демодулятор и разработана в соответствии с рекомендациями MIL-STD 810F для работы в суровых условиях
One Modulator (Transmit one downstream carrier)
One Demodulator (Receive one upstream carrier)
Modulation
Downstream
DVB-S2/ACM or (iNFINITI TDM)
QPSK, 8PSK, 16APSK (BPSK, QPSK, 8PSK)
Upstream
D-TDMA or (SCPC Return*)
BPSK, QPSK, 8PSK (BPSK, QPSK, 8PSK)
FEC LDPC, 1/4–8/9; (TPC, 0.495 - 0.879) TPC**, 0.431–0.793
2D 16-State, 1/2-6/7 (2D 16-State 1/3- 6/7)
Maximum Carrier Rates Symbol Rate
Info Rate
IP Data Rate
45 Msps1 (15 Msps)
150 Mbps1 (21 Mbps2)
149 Mbps1 (20 Mbps2)
7.5 Msps (15 Msps)
12.8 Mbps3 (24 Mbps4)
11.1 Mbps3 (20 Mbps4)
Notes: 1 16APSK, 8/9 FEC 2QPSK, .793 FEC 3QPSK, 6/7 FEC 4QPSK, 4/5 FEC
Maximum downstream and upstream data rates cannot be achieved simultaneously
Maximum rates are achieved under optimal conditions
Spread Spectrum Chip Rate
Spreading Factor
(TDM: Up to 15 Mcps)
(TDM: 2, 4, 8)
Up to 7.5 Mcps (SCPC Return: 15 Mcps)
2, 4, 8, and 16 (SCPC Return: 2, 4, and 8)
Interoperability Compatible with Series 12000 Universal Hub (4-slot) and Series 15000 Universal Hub chassis
Requires iDX 1.1 software or above
