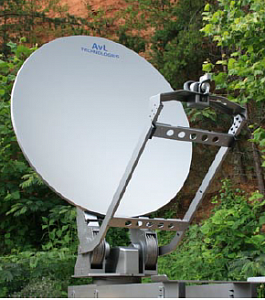

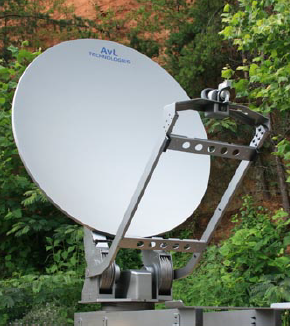

Drive Away антенна AVL 1878 Mobile VSAT
- Производитель
- AVL Technologies
- Диапазон
- Ku
- Тип оборудования
- Drive Away антенна
Антенна AVL 1878 является моторизованной системой по типу drive-away для размещения на подвижном объекте с функцией точного автонаведения на КА посредством встроенного DVB ресивера в дополнение к алгоритму наведения по уровню радиосигнала.
Как и все антенные системы AVL, модель 1878 выполнена на базе надежного азимутально-угломестного позиционера с тросовым механизмом по азимутальной и угломестной оси.
Антенна имеет высокопрецизионный монорефлектор диаметром 1,8 м, выполненный по технологии AVL из композитных материалов, что позволяет выделить качественные электрические и оптическеие параметры:
|
Диапазон рабочих частот: |
|
| на прием | 10,95 - 12,75 ГГц |
| на передачу | 13,75 - 14,50 ГГц |
| Ширина диаграммы направленности на уровне 3dB: | |
| при рабте на прием | 1,0 град |
| при работе на передачу | 0,8 град |
| Коэффициент усиления в центре рабочего диапазона: | |
| прием | 45,0 dBi |
| передача | 46,7 dBi |
| Коэффициент шума при угле места 20 град | 57 К |
| Кросс-поляризационная развязка | 35 dB |
| Диапазон перемещения по азимутальной оси: | +/-200 град |
| Диапазон перемещения по элевационной оси: | 0- 90 град |
| Диапазон подстройки поляризации: | +/- 95 град |
| Точность наведения по трем осям: | 0,2 град/сек |
| Максимальная нагрузка кронштейна облучаетля (feed boom): | до 22 кг |
| Питание системы: | 24 В постоянного тока |
| Время развертывания АФС: | 8 мин |
| Рабочая температура системы: | -30 - + 52 град С |
| Максимально допустимая рабочая ветровая нагрузка: | 72 км/час |
