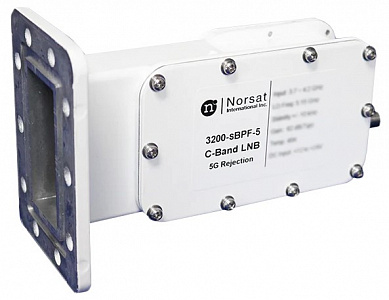

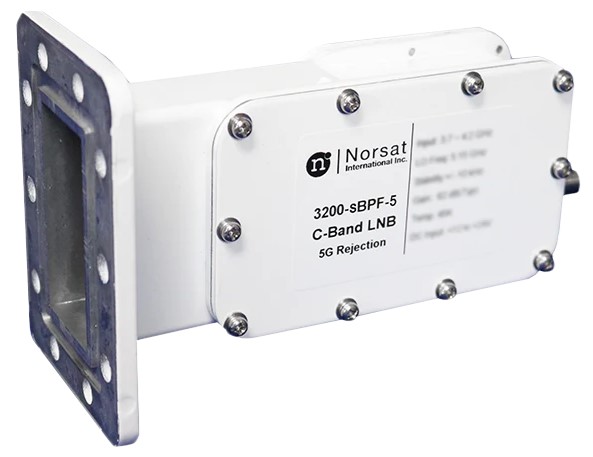

Малошумящий усилитель МШУ/МШПР с переключаемым режекторным фильтром (сборка) Norsat 3000-SBPF C-Band 5G LNB and Switching Band Pass Filter Series

Отправить запрос на коммерческое предложение прямо сейчас

Norsat International Inc. Все товары бренда

У Вас есть проект или задача, где нужно применить данное оборудование? Компания Navtelsat осуществила поставки и успешную интеграцию уже сотен наименований LNB производства Norsat и имеет богатый опыт в данном направлении.

Для правильного выбора модели, ознакомьтесь с описанием и брошюрой, таблицей в разделе характеристики или в слайдере фотогалереи на данную модель. Вы всегда можете позвонить нам по телефону, написать на email, а также отправить запрос на консультацию или попросить перезвонить Вам, кликнув на соответствующие кнопки ниже и вызвав форму обратной связи.

Сравнить
Производитель
Norsat
Диапазон
C
Тип оборудования
LNB/BPF
$3
Выбрать
Проконсультировать
Перезвонить

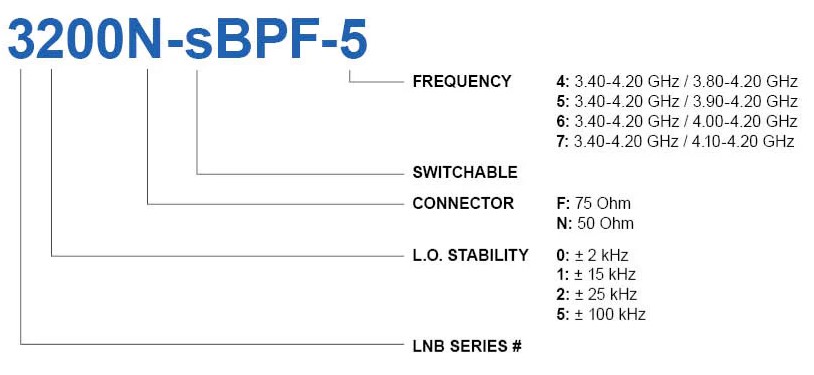

Понижающий преобразователь с низким уровнем шума и переключаемый полосовой фильтр компании Norsat обеспечивают прием сигнала спутниковой связи, одновременно подавляя наземные помехи от сетей 5G в C-диапазоне (3.400-4.200 и 3.800-4.200; 3.400-4.200 и 3.900-4.200; 3.400-4.200 и 4.000-4.200; 3.400-4.200 и 4.100-4.200 GHz). В серию  Norsat 3000-SBPF C-Band 5G LNB and Switching Band Pass Filter входят следующие модели LNB/BPF, отличающиеся диапазоном рабочих частот, стабильностью частоты гетеродина, типом выходного интерфейса (F или N):


  • Norsat 3000-SBPF-4 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.800-4.200 ГГц; +/- 2 kHz)
  • Norsat 3100-SBPF-4 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.800-4.200 ГГц; +/- 10 kHz)
  • Norsat 3200-SBPF-4 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.800-4.200 ГГц; +/- 25 kHz)
  • Norsat 3500-SBPF-4 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.800-4.200 ГГц; +/- 100 kHz)
  • Norsat 3000-SBPF-5 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.900-4.200 ГГц; +/- 2 kHz)
  • Norsat 3100-SBPF-5 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.900-4.200 ГГц; +/- 10 kHz)
  • Norsat 3200-SBPF-5 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.900-4.200 ГГц; +/- 25 kHz)
  • Norsat 3500-SBPF-5 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/3.900-4.200 ГГц; +/- 100 kHz)
  • Norsat 3000-SBPF-6 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.000-4.200 ГГц; +/- 2 kHz)
  • Norsat 3100-SBPF-6 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.000-4.200 ГГц; +/- 10 kHz)
  • Norsat 3200-SBPF-6 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.000-4.200 ГГц; +/- 25 kHz)
  • Norsat 3500-SBPF-6 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.000-4.200 ГГц; +/- 100 kHz)
  • Norsat 3000-SBPF-7 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.100-4.200 ГГц; +/- 2 kHz)
  • Norsat 3100-SBPF-7 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.100-4.200 ГГц; +/- 10 kHz)
  • Norsat 3200-SBPF-7 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.100-4.200 ГГц; +/- 25 kHz)
  • Norsat 3500-SBPF-7 C-Band 5G LNB and Switching Bandpass Filter (3.400-4.200/4.100-4.200 ГГц; +/- 100 kHz

KEY SPECIFICATIONS
band C-Band
input frequency band 1 3.70 - 4.20 GHz
LO frequency 1 5.15 GHz
LO stability ±2 kHz
LO type PLL
noise figure max 60K
noise figure typ 37K
number of onboard LOs Single-Band
output frequency band 1 950 - 1450 MHz
product family 3000-BPF Series
rejection range < 3.6 GHz and > 4.8 GHz
Product Revision B

RF SPECIFICATIONS
conversion gain max 70 dB
conversion gain min 55 dB
conversion gain typ 60 dB
Gain Flatness (over full band) ≤ 6 dB p-p max.
input VSWR 2.2 : 1 max.
output P1dB + 9 dBm min.
output VSWR 2.5 : 1 max.
phase noise 100kHz offset max -95 dBc/Hz
phase noise 10kHz offset max -85 dBc/Hz
phase noise 1kHz offset max -80 dBc/Hz

ELECTRICAL SPECIFICATIONS
current consumption 400 mA max.
power requirements +12 to +24V DC

INTERFACE SPECIFICATIONS
IF connector F-Connector
RF input connector CPR 229G waveguide grooved

ENVIRONMENTAL SPECIFICATIONS
IP rating IP 66
temperature operational -40 to +60°C
temperature storage -50 to +70°C

PHYSICAL SPECIFICATIONS
product height 70 mm
product length 159 mm
product weight 0.5 kg
product width 98.5 mm
