Судовая земная станция COBHAM SAILOR 6140 MINI-C

Отправить запрос на коммерческое предложение прямо сейчас

Cobham plc. (Thrane&Thrane A/S)

Быстрая поставка модели SAILOR 6140 mini-C до склада компании Navtelsat в г. Санкт-Петербург после размещения заказа.

СУДОВАЯ ЗЕМНАЯ СТАНЦИЯ СИСТЕМЫ ИНМАРСАТ, ТИП SAILOR 6140 Maritime System
Отвечает применимым требованиям части IV «Радиооборудование» Правил РМРС по оборудованию морских судов, требованиям Резолюций ИМО А.694(17)

Производитель
COBHAM
Диапазон
L
Тип оборудования
Судовая земная станция

SAILOR 6140 mini-C Maritime — это высокотехнологичная специализиро­ванная система мониторинга судов и средство отслеживания местополо­жения. Данная система является сле­дующим шагом в развитии известной системы SAILOR 3026M/S, которая ис­пользуется на тысячах рыболовецких судов по всему миру и соответствует требованиям по наличию на борту оборудования для спутникового сле­жения за местоположением.

Система для экстремальных условий

Терминал представляет собой единый ав­тономный герметичный блок, в котором находится антенна и трансивер. Подобный инженерный подход доказал свою надеж­ность, особенно в тяжелых эксплуатацион­ных условиях профессиональных рыболо­вецких судов. С помощью 50-канального GPS-модуля и всенаправленной антенны спутник определяет точное местоположе­ние судна даже в самых неблагоприятных и тяжелых условиях.

На сегодняшний день в более чем 40 странах мира наличие оборудования для спутникового отслеживания местоположе­ния является обязательным требованием. С середины 90-х годов компания «Thrane & Thrane» реализовала более 25 000 тер­миналов Inmarsat-C и mini-C для различ­ных решений отслеживания местополо­жения по всему миру, а следующее поко­ление терминала — SAILOR 6140 mini-C Maritime — основано на уникальном опыте компании «Thrane & Thrane» в области раз­работки инновационных систем спутнико­вого слежения.

Гарантия соответствия требованиям

Терминал SAILOR 6140 mini-C Maritime — это ваша уверенность в обеспечении со­ответствия всем требованиям с помощью широкого спектра функций.

Отчет о данных

В стандартном отчете о данных содержится информация о широте, долготе, скорости, курсе, времени, дате, а также содержит­ся идентификационный номер SAILOR mini-C. При этом возможна модификация структуры отчета для специальных нужд.

Система определения местонахождения судов

Система SAILOR 6140 mini-C Maritime обе­спечивает различные расширенные функ­ции слежения. Благодаря функции уста­новки геозон (GeoFencing) пользователь может определять морские географиче­ские зоны и назначать активацию интер­валов отправки отчетов только в опреде­ленных зонах, а также получать уведомле­ния о выходе судна из определенных зон. Благодаря расширенному объему памяти в терминале сохраняется информация о большом количестве различных зон и различные программы.

Технология двустороннего обмена сообщениями (Two-Way Messaging)

Благодаря системе SAILOR 6140 mini-C Maritime отправка различных типов тек­стовых сообщений стала еще проще. Достаточно подключить персональный компьютер к терминалу для получения расширенных групповых вызовов или отправки протоколов отлова. Кроме того, возможен обмен электронными сообще­ниями, факсимильными сообщениями, SMS, а также отправка специальных со­общений другим пользователям системы Inmarsat-C.

Отчеты о событиях

С опциональным блоком управления тер­миналом, программируемым для расши­ренного мониторинга, который оснащен 14-ю контактами ввода / вывода или 7-ю контактами вывода, в зависимости от кон­фигурации. Отправка отчета о событии производится в случае сбоя электропита­ния, затенения антенны и других событий.


СРАВНИТЕЛЬНАЯ ТАБЛИЦА



SAILOR 6110

mini-C

SAILOR 6120

mini-C

SAILOR 6130

mini-C

SAILOR 6140

mini-C

SAILOR 6150

mini-C

ГМССБ

Х









ССОО

Х

Х







ОСДР

Х

Х

Х





SafetyNET

Х



Х

Х

Х

Аварийная связь

(не ГМССБ)









Х

Мониторинг

Х

Х

Х

Х

Х





ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие технические характеристики

Соответствие судовым спецификациям Inmarsat и требованиям Международной морской организации для систем дальней идентификации и контроля за местоположением судов (LRIT)

Одобрение по стандарту Inmarsat

4TT097

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ТЕРМИНАЛА

Рабочая частота

Диапазон частот приема: Прием: 1525—1545 МГц



Диапазон частот передачи: Передача: 1626,5—1646,5 МГц

Интерфейс терминала для GPS- модуля

50 каналов

NMEA2K DeviceNet Mini, штекерного типа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННОГО БЛОКА

Шумовая добротность

-23,7 дБ/K при угле места 5°

Эквивалентная изотропноизлучаемая мощность

Мин. 7 дБВт при угле места 5°

Угол места антенны

-15°...90°

ЭЛЕКТРОПИТАНИЕ

Допустимое напряжение электропитания

10,5—32 В пост. тока

Номинальное напряжение электропитания

15 В пост. тока

Энергопотребление (стандартное)

Прием: 1,85 Вт при 15 В пост. тока



Передача: 22 Вт при 15 В пост. тока

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ ТЕРМИНАЛОМ

Возможные интерфейсы

CAN NMEA2K mini



RS-232



LAN RJ45

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

Терминал mini-C

Диаметр: 170,5 мм



Высота: 145 мм (без крепления)



Вес: 1,1 кг

Блок управления терминалом

239 мм × 172 мм × 54 мм



Вес: 0,8 кг

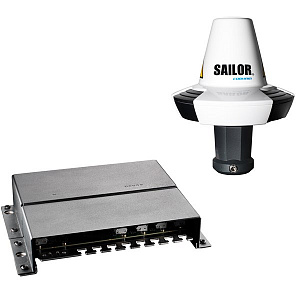

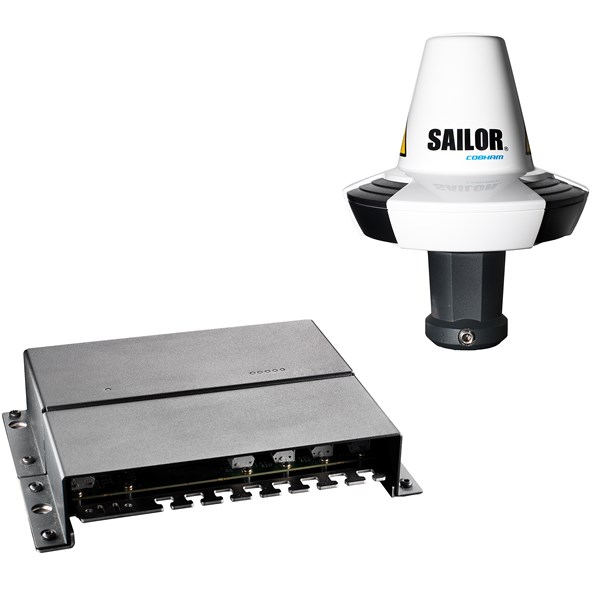

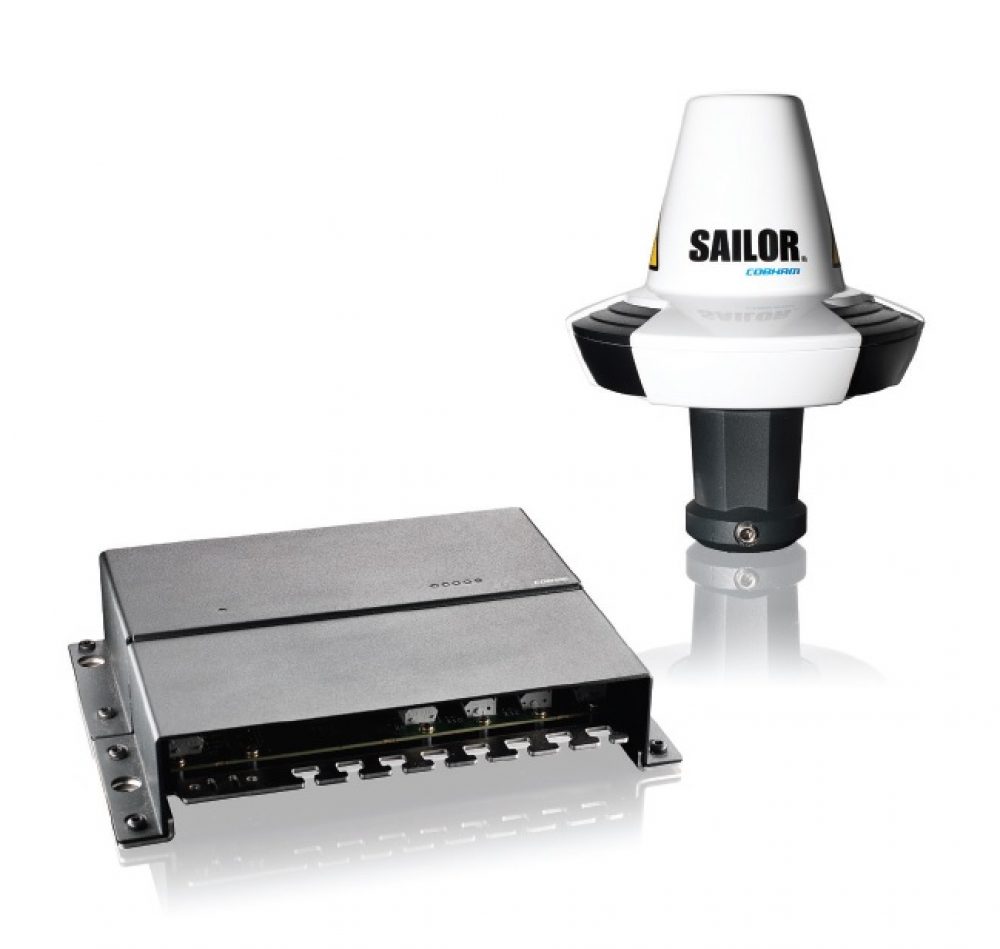

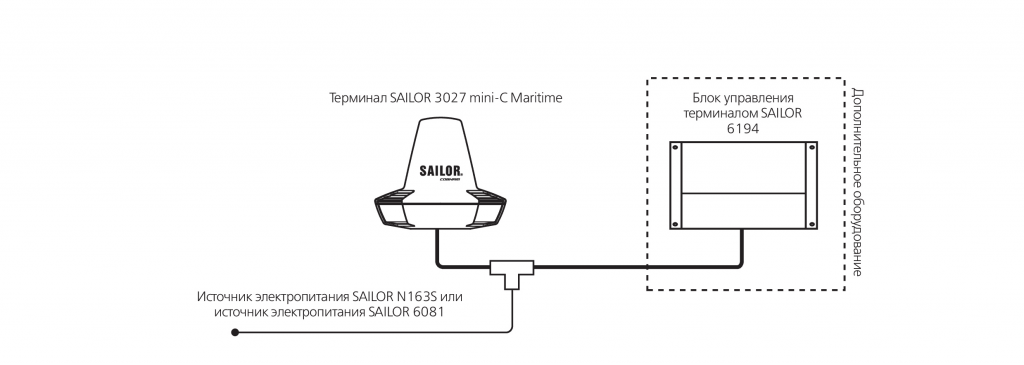

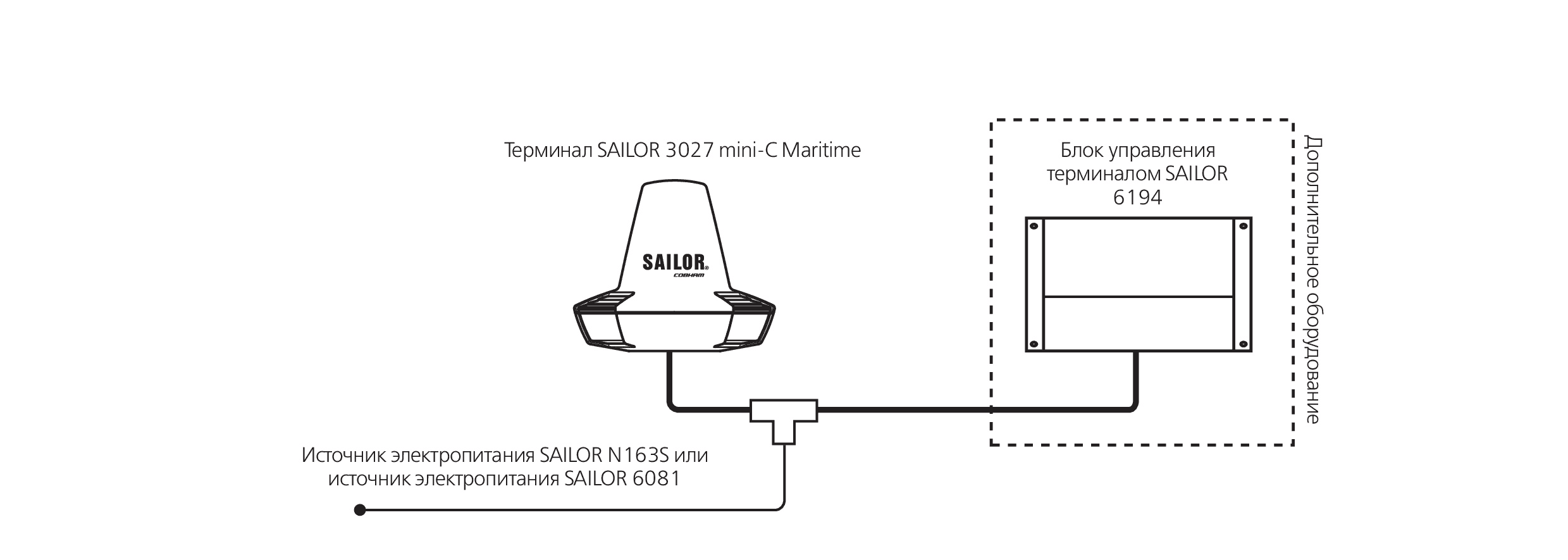

А. Стандартная комплектация 1. SAILOR 3027 Maritime mini-C Martime Terminal блок mini-C антенны-приемопередатчика 2. SAILOR 6194 Terminal Control Unit соединительная коробка 3. Крепление на трубу В. Опционально 1. N163S или SAILOR 6081– блок питания 110/220В переменного тока 50/60-Гц, 24 В постоянного тока
