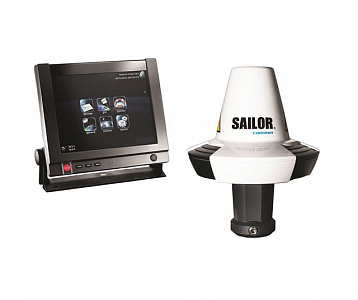

Судовая земная станция COBHAM SAILOR 6110 MINI-C

Отправить запрос на коммерческое предложение прямо сейчас

Cobham plc. (Thrane&Thrane A/S)

SAILOR 6110 mini-C – это полноценное решение в области ГМССБ. В системе представлены инновационные характеристики и функции, включая управление с помощью сенсорного экрана терминала сообщений SAILOR 6018, а также новейший подход к установке и подключению к сети.

Производитель
COBHAM
Диапазон
L
Тип оборудования
Судовая земная станция
SAILOR 6110 mini-C – это полноценное решение в области ГМССБ. Система создана на основе предыдущих продуктов серии SAILOR для ГМССБ, и в ней представлены инновационные характеристики и функции, включая управление с помощью сенсорного экрана терминала сообщений SAILOR 6018, а также новейший подход к установке и подключению к сети.

SAILOR 6110 mini-C – это неотъемлемая часть судовой системы связи. Система mini-C обладает тройной функциональностью:
ГМССБ (Глобальная морская система связи при бедствии),
ССОО (Судовая система охранного оповещения)
ОСДР (Система дальней идентификации и контроля местоположения судов) на борту судна.

Система SAILOR 6110 mini-C управляется через терминал сообщений SAILOR 6018, который соответствует Директиве ЕС по судовому оборудованию. В системе SAILOR 6110 mini-C используется удобный мультимедийный интерфейс, поэтому доступ к функциям осуществляется простым и удобным способом, что обеспечивает надежную работу систем слежения и обеспечения безопасности судна. Инновации в устройстве кабельных соединений Уникальность использования протокола CAN-BUS (NMEA 2000) при организации кабельных соединений для системы SAILOR 6110 mini-C – это главный инновационный подход, который позволяет сократить время на установку, монтаж и техническое обслуживание, благодаря функциональной гибкости, удобству приобретения кабелей нужной длины и коннекторов для организации проводных соединений. Различные подсистемы, такие как панель аварийной сигнализации, подключаются кабелями RJ45 с помощью коммутатора, тем самым упрощая систему и делая ее более экономичной.

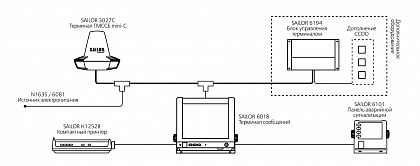

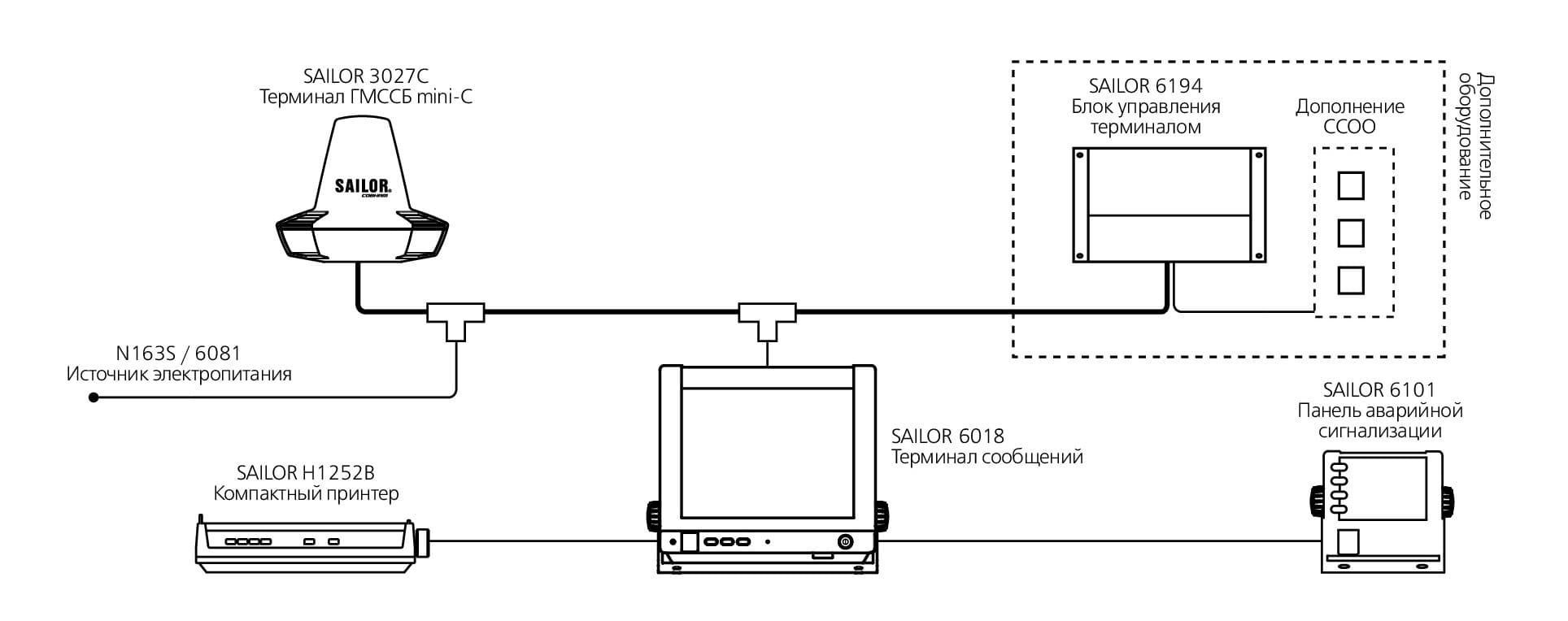

Система состоит из следующих компонентов:

Терминал ГМССБ SAILOR® 3027C mini-C

Это следующее поколение терминалов mini-C в линейке продукции серии mini-C.

Терминал сообщений SAILOR® 6018

Терминал сообщений с сенсорным 10-дюймовым экраном высокого разрешения, обеспечивающим превосходное взаимодействие со всеми функциями, благодаря мультимедийному интерфейсу с пиктограммами.

Блок управления терминалом SAILOR® 6194 – опционально

Блок управления терминалом используется совместно с ССОО в качестве соединительной точки, но его функциональность в дальнейшем может быть расширена. Блок управления терминалом соответствует всем стандартам судового оборудования, доступ к нему и подключение к системе выполняется простым и удобным способом.

Панель аварийной сигнализации SAILOR®6101

Новая панель аварийной сигнализации для серии SAILOR 6000 с визуальной и звуковой индикацией, а также с отображением состояния сообщений расширенного группового вызова. Все аварийные оповещения в сети Inmarsat-C могут быть квитированы нажатием одной кнопки.

Панель аварийной сигнализации SAILOR® 6103

Данная панель имеет такие же основные характеристики, как и панель аварийной сигнализации SAILOR 6101, но добавлена функция аварийной связи УКВ и ПВ/КВ. Также как и на панели SAILOR 6101, у аварийных оповещений отключается звук нажатием одной кнопки.

Ethernet-коммутатор SAILOR® 6197 Ethernet Switch

С использованием Ethernet для соединения различных систем SAILOR, добавлен новый Ethernet-коммутатор – SAILOR 6197 Ethernet Switch, соответствующий Директиве ЕС по судовому оборудованию.

Компактный принтер SAILOR® H1252B

Принтер предназначен для подключения к терминалу сообщений SAILOR 6018 для печати сообщений о безопасности и Расширенного группового вызова (EGC).

Протокол ThraneLINK

Протокол ThraneLINK – это современный протокол связи, который объединяет продукты SAILOR в единую сеть, предоставляя новые возможности судам. Он обеспечивает возможность для дистанционной диагностики, а также позволяет осуществить доступ ко всем продуктам SAILOR из одной точки для проведения сервисных работ. Это приводит к оптимизации технического обслуживания и снижению стоимости эксплуатации благодаря сокращению времени для поиска и устранения неисправностей, а также сервисных работ. Установки ThraneLINK стала проще, так как ThraneLINK автоматически определяет новые устройства в системе. Единый протокол является открытым стандартом, который предоставляет проверенное решение в будущем для всех судов.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА



SAILOR 6110

mini-C

SAILOR 6120

mini-C

SAILOR 6130

mini-C

SAILOR 6140

mini-C

SAILOR 6150

mini-C

ГМССБ

Х









ССОО

Х

Х







ОСДР

Х

Х

Х





SafetyNET

Х



Х

Х

Х

Аварийная связь

(не ГМССБ)









Х

Мониторинг

Х

Х

Х

Х

Х





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ТЕРМИНАЛА

Общие спецификации

Одобрено для использования в сети Inmarsat-C (ГМССБ)

Соответствие Директиве ЕС по судовому оборудованию

Трансивер 3027C mini-C


СПЕЦИФИКАЦИИ АНТЕННОГО БЛОКА


Шумовая добротность

-23,7 дБ/K при угле места 5°


Эквивалентная

изотропноизлучаемая мощность



Мин. 7 дБВт при угле места 5°




Угол места антенны

-15° – 90°


Рабочая частота

Прием: 1525 – 1545 МГц

Передача: 1626,5 – 1646,5 МГц




ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Допустимое напряжение

электропитания

9 – 32 В пост. тока


Номинальное напряжение

электропитания

15 В пост. тока




Энергопотребление

(стандартное)

Прием: 1,85 Вт при напряжении 15 В пост. тока

Передача: 22 Вт при напряжении 15 В пост. тока


Модуль GPS

50 каналов (готов к Galileo)


Интерфейс трансивера

NMEA 2000 Mini, штекерного типа


Интерфейс ввода/вывода

CAN-BUS (NMEA 2000)


Размеры

Диаметр: 170,5 мм

Высота: 145 мм (без крепления)


Вес

1,10 кг (без крепления)__
