Приемник Навтекс COBHAM SAILOR 6391
- Производитель
- COBHAM
- Диапазон
- MF
- Тип оборудования
- Приемник Навтекс

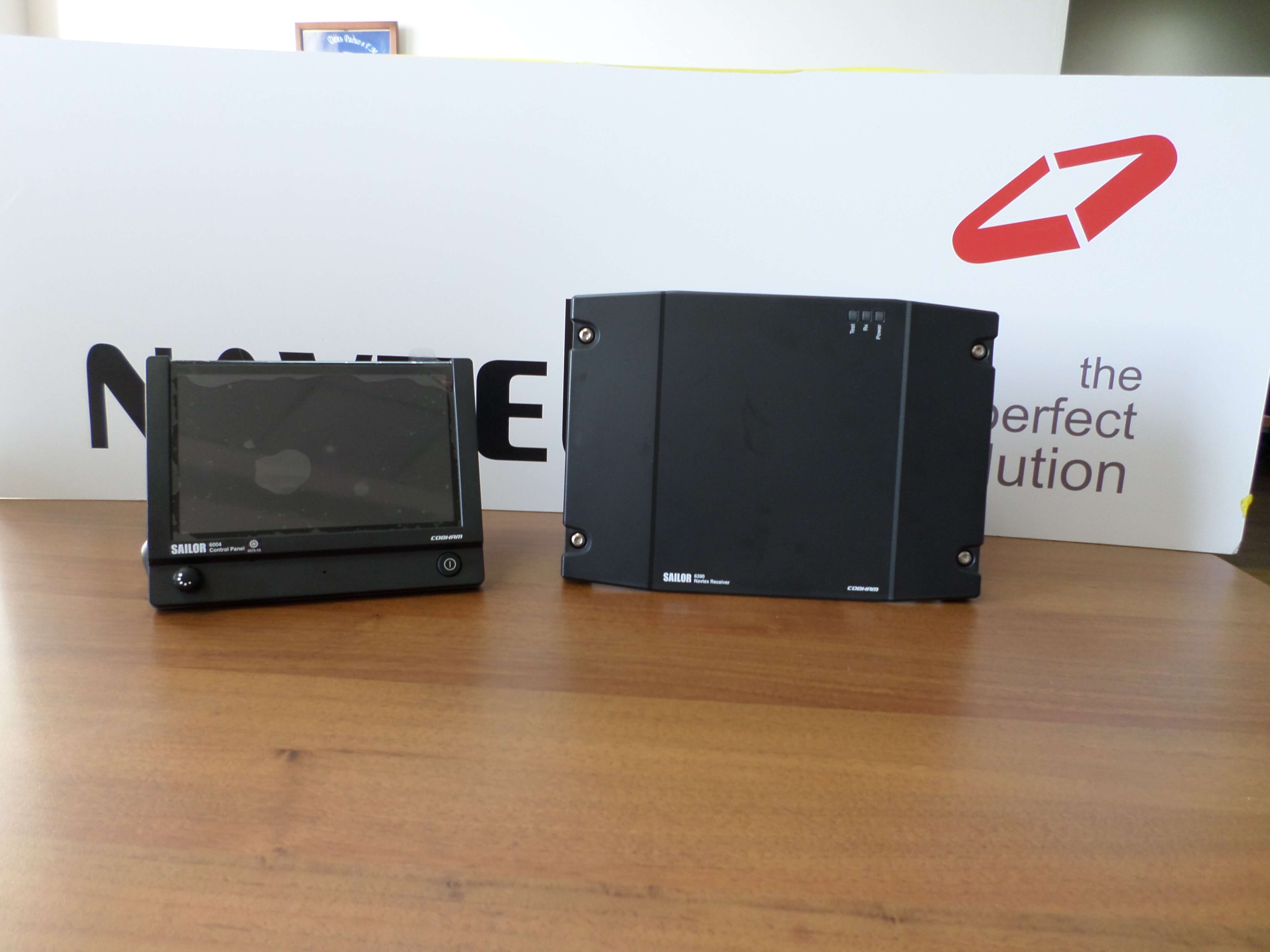

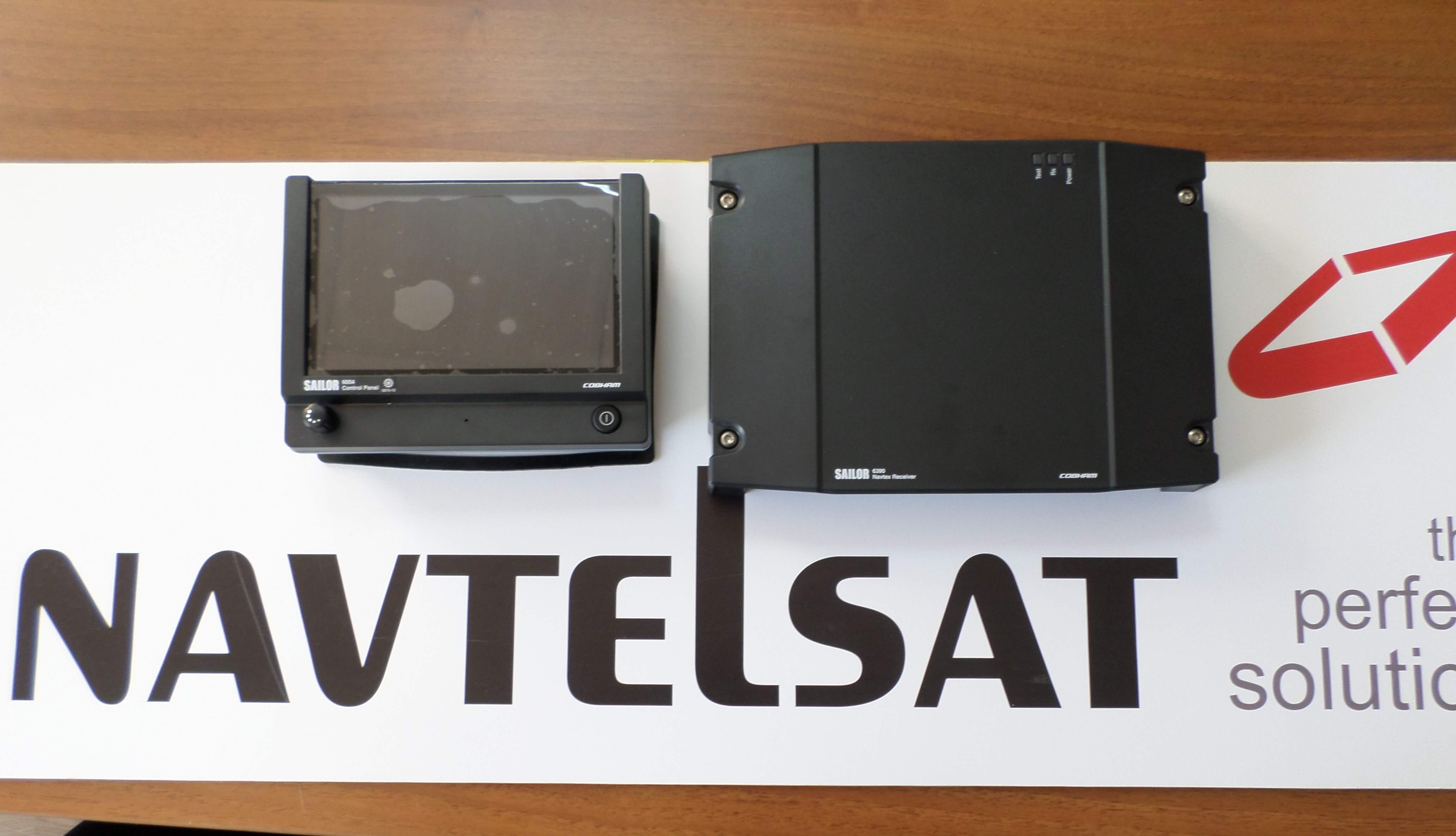

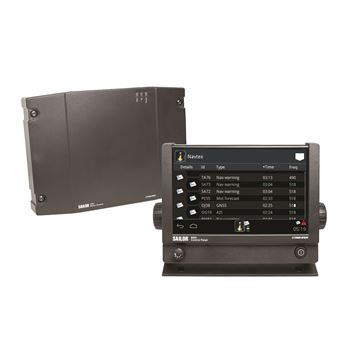

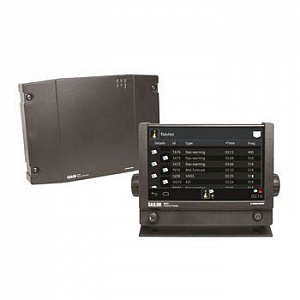

Система SAILOR 6391 Navtex состоит из приемника SAILOR 6390, принимающего сообщения Navtex на международных частотах 490 кГц, 518 кГц и 4209,5 кГц и панели управления SAILOR 6004 с 7-дюймовым сенсорным экраном, который обеспечивает отличную четкость в условиях любого освещения, чтобы все сообщения можно было увидеть и понять.
Модульная конструкция позволяет установить приемник где угодно на борту, в то время как панель управления может быть размещена в любом месте на ходовом мостике. Они связываются между собой по LAN (с NMEA), поэтому связь между ними надежная, а их установка невероятно гибкая.
SAILOR 6390 Navtex может использоваться как автономный приемник, и в то же время допускает интеграцию с любой навигационной системой (INS), преимущества панели управления SAILOR 6004 таковы, что она может использоваться и для других устройств подключенных к сети, в том числе SAILOR 628x AIS. Это многофункциональный дисплей со знакомым интерфейсом сенсорного экрана, где пользователь просто выбирает значок приложения для доступа и контроля выбранного устройства.
Сетевые аспекты SAILOR 6391 Navtex основаны на открытом протоколе ThraneLINK, разработанном собственными силами в Cobham SATCOM. Более того, приложение управления Thrane (TMA) это инструмент, который позволяет инженерам получить доступ ко всем устройствам в сети из единой точки, что делает обслуживание и обновление программного обеспечения легким и экономичным.
|
TECHNICAL SPECIFICATIONS |
|
|
Navtex Receiver |
490 kHz, 518 kHz and 4209.5 kHz simultaneous reception SW updatable to future 500 kHz NAVDAT Support for both active and passive antenna (12V@60mA antenna supply) |
|
Weight |
1.3 kg |
|
Temperature |
-15°C to 55°C - Operational -15°C to 55°C - Storage |
|
Sensitivity |
490-518 kHz - 12dBuV@10ohm/150pF - 6dBuV@50ohm 4209,5 kHz - 12dBuV@10ohm/150pF - 6dBuV@50ohm Excellent interference rejection and blocking immunity |
|
POWER SUPPLY AND CONSUMPTION |
|
|
DC input range (isolated) |
12 to 24VDC nominal supply voltage (10.8 - 31.2VDC) |
|
Typical power consumption |
Typical 6.5W |
|
INTERFACE |
|
|
Relay for alarm output |
|
|
TNC antenna connector |
|
|
Dual LAN interface (RSTP support) |
|
|
Remote on/off |
|
|
NMEA0183 INS Support (in/out) |
|
|
NMEA0183 GPS input (or GPS input via LAN) |
|
|
Printer support via LAN |
|
|
600ohm audio interface for e.g. troubleshooting |
|
|
NMEA SENTENCES |
|
|
NMEA0183 input, EN61162-1 (ACK ,NRM and CRQ sentences) |
|
|
NMEA0183 output, EN61162-1 (ALR, NRM and NRX sentences) |
|
|
GPS input, RMC, ZDA sentences |
|
|
Furthermore proprietary NMEA sentences (which will be enclosed in the manual) |
|
|
SOFTWARE FEATURES |
|
|
Navtex message sorting and filtering |
|
|
Software upgradable with TMA (Thrane Management Application) |
|
|
Validation of RF-reception by LED (and network status) |
|
|
Self-test validation by LED (and network status) |
|
|
SAILOR 6004 CONTROL PANEL |
|
|
Mounting method |
Flush mount or bracket |
|
Voltage |
10.8 to 31.2 V DC |
|
Power consumption |
Typical: 18 W active Peak: 42 W 3.15 A internal fuse (non-serviceable) |
|
Audio output |
Up to 6 W in 8 Ohm |
|
Interfaces |
2 x Ethernet (10/100 Mbit/s), Accessories connector, Auxiliary connector |
|
Compliance |
IEC 60945, IEC 60950-1 |
|
IP rating |
IP54 |
|
Ambient temperature |
-15°C to 55°C |
|
Storage temperature |
-30°C to 80°C |
|
Compass safe distance |
0.6 m |
|
Dimensions |
W x H x D 191 mm x 145 mm x 61 mm (without mounting bracket) |
|
Weight |
1.1 kg (1.25 kg with mounting bracket) |
