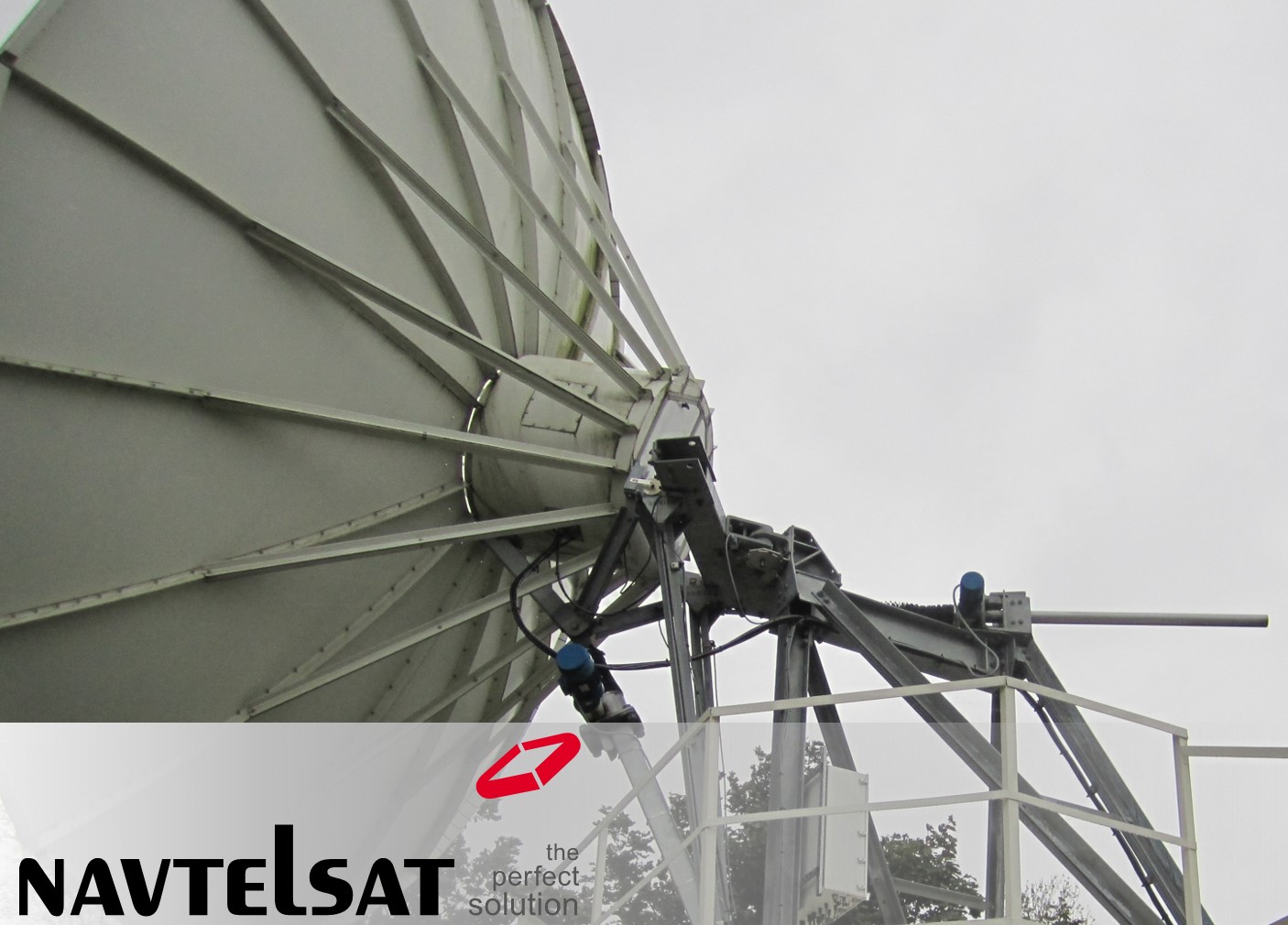

РЕШЕНИЕ: СИСТЕМА МОТОРИЗАЦИИ И АВТОМАТИЗАЦИИ С ФУНКЦИЕЙ УДАЛЕННОГО УПРАВЛЕНИЯ ДЛЯ АФС 7,6 М ASC SIGNAL (CPI)

      На момент начальной фазы взаимодействия, у заказчика в распоряжении была АФС 7,6 м C/Ku-диапазона производства Andrew Corporation, сейчас CPI Antenna Systems Division (CPI ASD) ASC Signal Division в неисправном состоянии, требующая восстановительных работ. Заказчиком АФС была признана надежной и простой в эксплуатации, обладающая отличными оптическими, электрическими и механическими параметрами с рядом международных и локальных сертификатов о соответствии:

• FCC Regulation 25.209
• lITU-R, S580 and S.465
• Russian Homologation Certificate # OC/1-AO-136
• Intelsat® Type Approval, IA032A00, 2-port; IA032B00, 4-port

Исходные данные по проекту:

1. Приемная АФС 7,6 м Earth Station Antenna Andrew 2007 г.в. с основание по типу трипод, моторизованная – 1 комплект;
2. Тип облучающей системы – Двухзеркальная по схеме Грегори;
3. Облучатель С/Ku - диапазона приемный, тип Dual RxO, 4-е порта для функции одновременного приема спутникового сигнала линейной поляризации в ортогональных плоскостях для каждого из рабочих диапазонов (VLP/HLP), рабочие частоты: 3,625-4,2 ГГц, 10,95-12,75 ГГц;
4. Наличие отдельных составляющих элементов согласно инвентаризационной ведомости:

Инвентаризационная ведомость Таблица 1:

Задача:

Восстановить АФС для работы в C/Ku диапазонах на прием в диапазон частот (3,625-4,2 ГГц, 10,95-12,75 ГГц) в линейной поляризации (VLP/HLP) с механическими и электрическими параметрами не хуже заявленных производителем, дооснастить:

• адаптивным контроллером нового поколения для управления системой на расстоянии до 250 м со встроенным спектр анализатором с диапазоном частот входного сигнала 950-2050 МГц;
• системой слежение за КА с нестабильной орбитой (inclined orbit) TLE NORAD;
• системой обогрева модуля управления наружного исполнения.

Несмотря на ряд существующих решений по модернизации АФС такого типа находящихся в эксплуатация или вышедших из строя от разных производителей на рынке и то, что АФС снята с производства, для эффективного выполнения задачи по восстановлению АФС было решено использовать комплект автоматизации от ASC Signal, как наиболее адаптивный к интеграции вариант и несмотря на то, что изделие у производителя снято с производства Силами специалистов сервисного центра «Navtelsat» было проведено предпроектное обследование с выдачей инвентаризационной ведомости (см. Таблица 1) и акта дефекации, на основании которых было сформировано технико-коммерческое предложение по восстановлению системы.

При тесном взаимодействии и поддержке специалистов ASC Signal определено, что существующие двигатели, датчики обратной связи (ресолверы) для угломестной и азимутальной оси на данный момент сняты с производства и не совместимы с наружным блоком управления и требуют замены, блок наружного управления с частотными преобразователями, как и вся компоновка шкафа управления не совместима с новым антенным контроллером NGC, система моторизации 4-ех портового облучателя с датчиками положения совместима с существующим решением. Таким образом компанией Navtelsat был предложен следующий состав решения восстановления АФС.

Спецификация решения «Система моторизации и автоматизации с функцией удаленного управления для АФС 7,6 м ASC Signal (CPI)» Таблица 2:

Выполнение проекта прошло в четыре этапа, выполненные в срок:

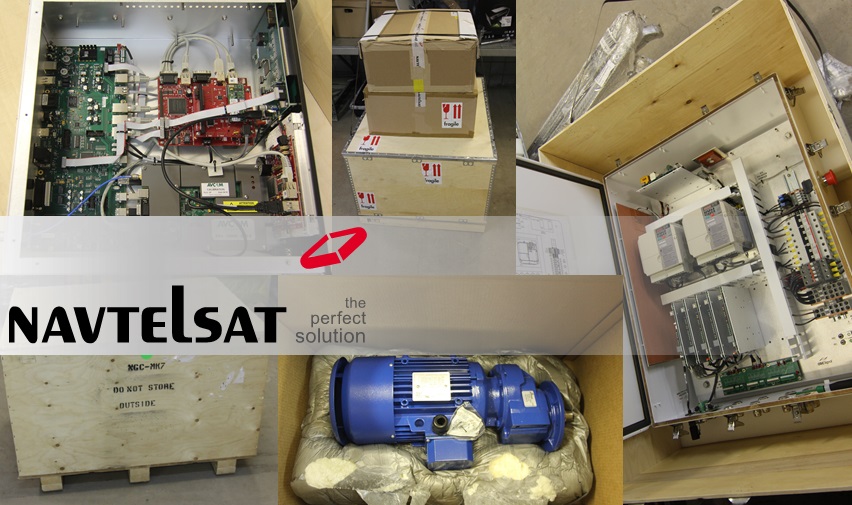

1.      Организация поставки, проведение таможенного оформления и поставка в сторону заказчика специалистами Navtelsat, обеспечена необходимая информационная поддержка для приема оборудования;

2.      Выполнение проектной работы, обеспеченная проектной группой технического отдела при тесном взаимодействии с заказчиком;

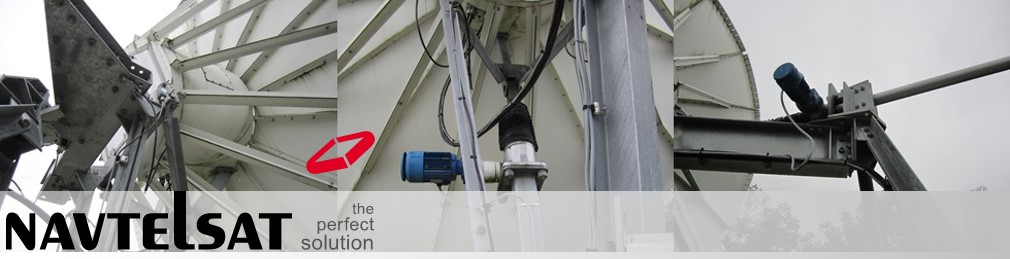

3.      Организация монтажных работ с демонтажом неисправного оборудования, прокладкой кабелей исполнительных устройств и обратной связи, установкой шкафа управления наружного исполнения, контроллера в аппаратной, приводов, датчиков, концевых выключателей

4.      ПНР и сдача системы заказчику, выполнение необходимых измерений.

Имеющиеся компетенции, полученные на протяжении нескольких лет в течение ряда аналогичных проектов позволили компании качественно провести все этапы проекта, учесть возможные сложности и предложить заказчику решение, позволяющее использовать существующую АФС, оптимизировать затраты на восстановление АФС и улучшить ее функционал.

Система в данной комплектации полностью удовлетворила требования заказчика и позволит удаленно управлять АФС, наводиться и следить за спутниками на геостационарной орбите в автоматическом режиме по заданному алгоритму или в ручном режиме с удаленного рабочего места оператора. Система также позволяет управлять подстройкой поляризации для существующего линейного фида в С/Ku диапазоне.

Антенны компании Andrew Corporation, ASC Signal (наст. вр. СPII - Communications & Power Industries LLC; США, Канада) широко распространены на территории РФ и в мире в целом на протяжении уже многих лет и, благодаря их надежности, качеству в сочетании с отличными электрическими и механическими параметрами, сегодня их используют спутниковые операторы, VSAT операторы, операторы телекоммуникационных сетей и индустрия телевизионного вещания.

Сотрудники компании Navtelsat прошли обучение и имеют сертификаты от производителя на предоставление сервисных, монтажных и ПНР для всей линейки АФС Earth Station Antennas Fixed GEO Antennas для антенн с диаметром рефлектора от 3,5 м до 18 м, а также обучение оператора для работы с контроллером NGC по программам:

ASC701 - Обзор системы управления на платформе NGC и мониторинг работы;

ASC702 - Использование системы управления на платформе NGC в приложениях для фиксированных АФС;

ASC704 - Администрирование системы управление на платформе NGC и настройка расширенного режима слежения.

Navtelsat является официальным представителем компании ASC Signal (наст. вр. СPII - Communications & Power Industries LLC; США, Канада) и предлагает к поставкам и интеграции полный перечень продукции данной компании.
