РЕШЕНИЕ: МНОГОЛУЧЕВАЯ АНТЕННА SIMULSAT C/KU

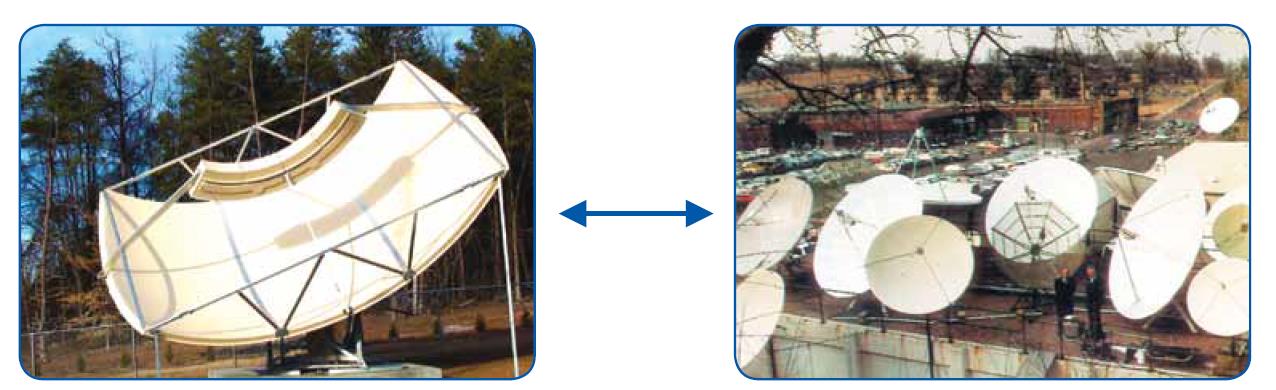

Обеспечивает прием сигналов с 35 различных спутников в диапазонах С (круговая поляризация) и Ku (линейная поляризация), при этом и в С и в Ku диапазонах осуществляется прием обеих ортогональных поляризаций одновременно. Одна такая антенна заменяет собой до 35 разных приемных антенн С и Ku диапазонов с ручной юстировкой, что существенно экономит площадь антенных полей.
ОПИСАНИЕ ЭТАПОВ ВЫПОЛНЕНИЯ ПРОЕКТА
Постановка задачи |
Обеспечить прием сигналов с 15 различных спутников в диапазонах С (круговая поляризация) и Ku (линейная поляризация), при этом и в С и в Ku диапазонах должен осуществляться прием обеих ортогональных поляризаций одновременно (список спутников известен). Необходимо обеспечить доставку сигналов в один орган управления. Скоммутировать все коаксиальные кабели (60 штук) на общий блок коммутации и предоставить оператору удобный режим работы с одного рабочего места. |
Обоснование задачи |
Телевизионные компании, осуществляющие широковещательные трансляции телевизионных сигналов, нуждаются в "логистике" и доставке медиаконтента, транслируемого через десятки различных спутников непосредственно в телецентр, где происходит аггрегация и адаптация контента для дальнейшего вещания потребителям. Для данных целей применяются десятки различных спутниковых антенн диаметром от 2-5м для сбора медиаконтента с различных спутников, при этом системы представляютсобой целые "антенные поля", которые небходимо перестраивать и обслуживать. Что предполагает наличие как минимум нескольких опытных операторов антенн, и сервисной бригады, что особенно критично для небольших и начинающих компаний. |
Решение задачи |
В качестве решения было предложено применение многолучевой антенны SIMULSAT C/Ku компании ATCi. После анализа задачи стало понятно, что использование нескольких отдельностоящих антенн диаметром 2-5 м либо одной или нескольких больших антенн с возможностью перестройки по азимуту и элевации нецелесообразно, так как тогда задача приема сигнала с 15 разных бортов осложнялась бы тем, что оператор должен был бы постоянно перенастраивать антенну(ы) и терять на это время. Кроме того антенна SIMULSAT в своей максимальной компектации может обеспечить прием сразу с 35 спутников, что дает для заказчика возможность дальнейшего роста пропускной способности своего телепорта. |

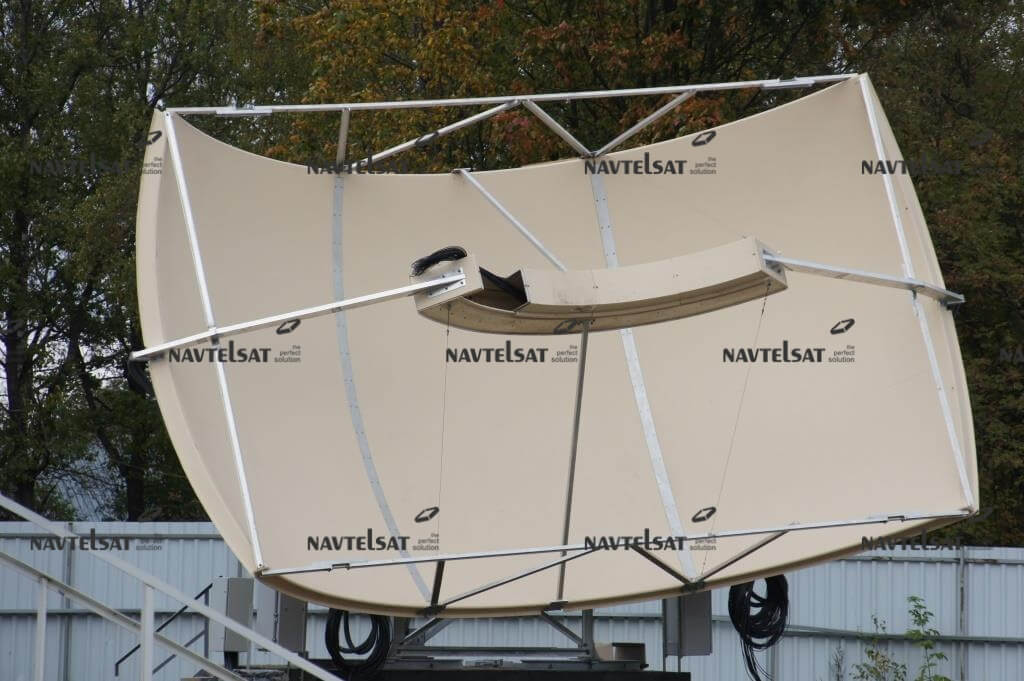

ПРОЦЕСС УСТАНОВКИ МНОГОЛУЧЕВОЙ АНТЕННЫ SIMULSAT C/Ku

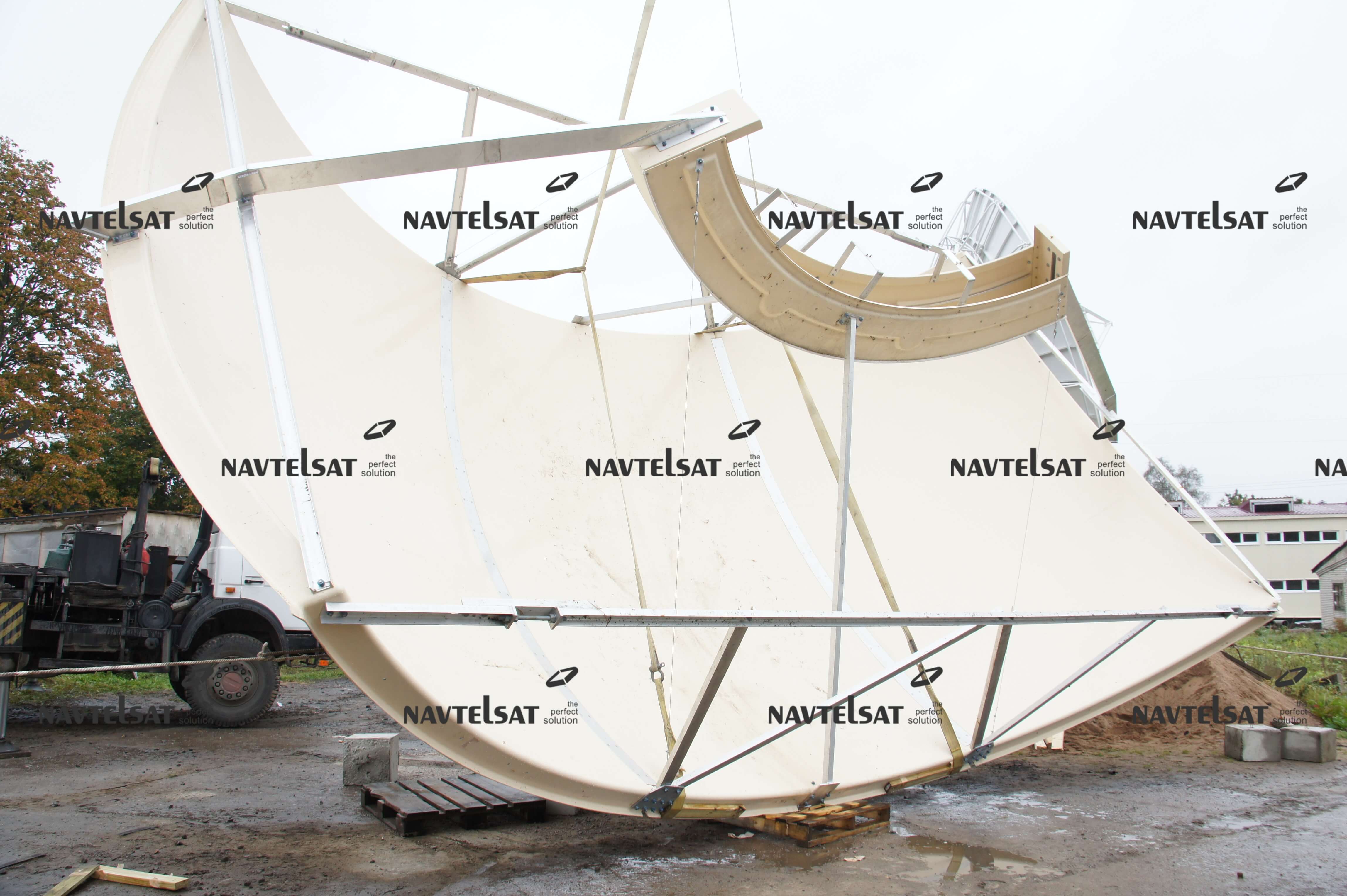

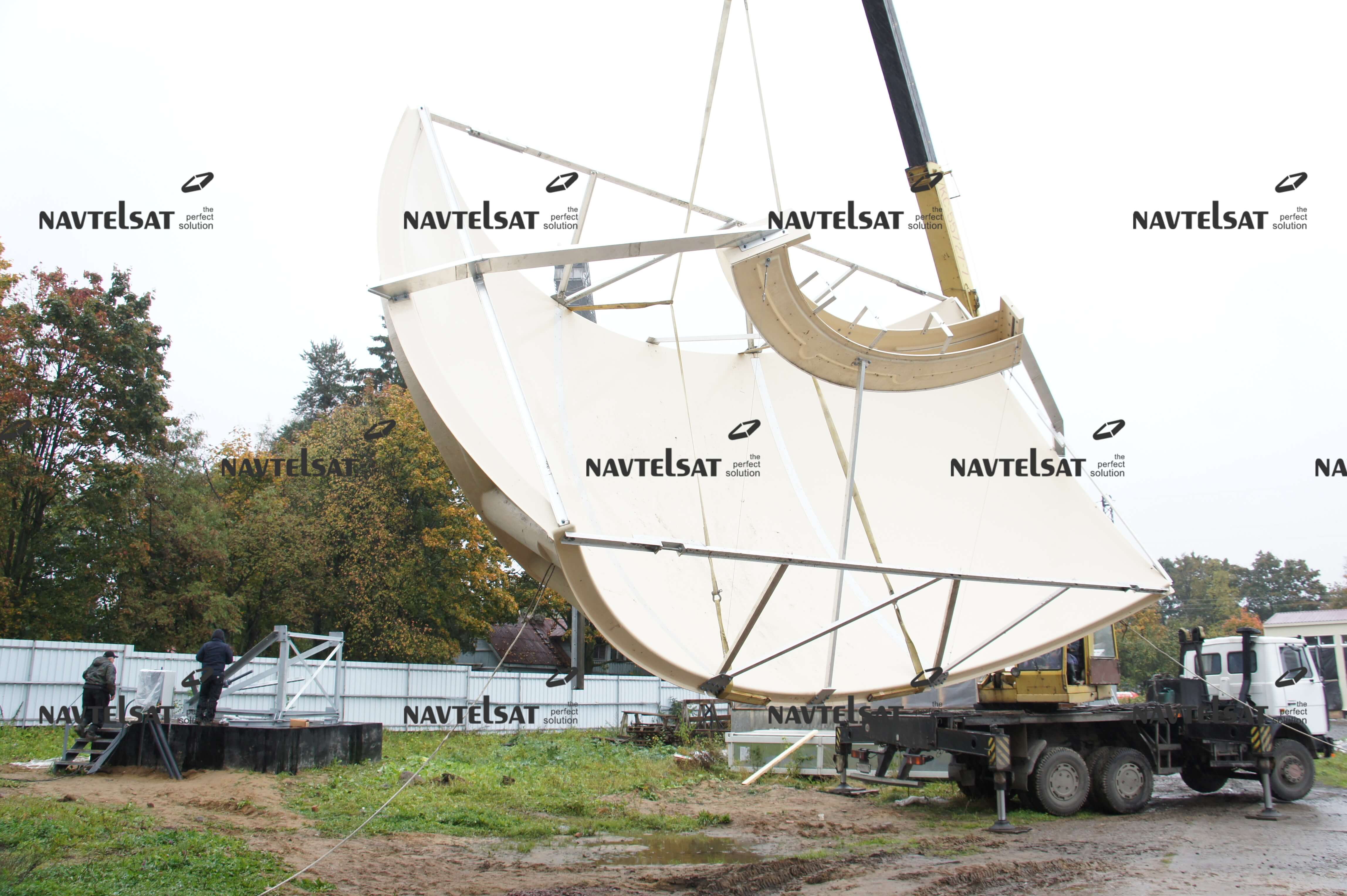

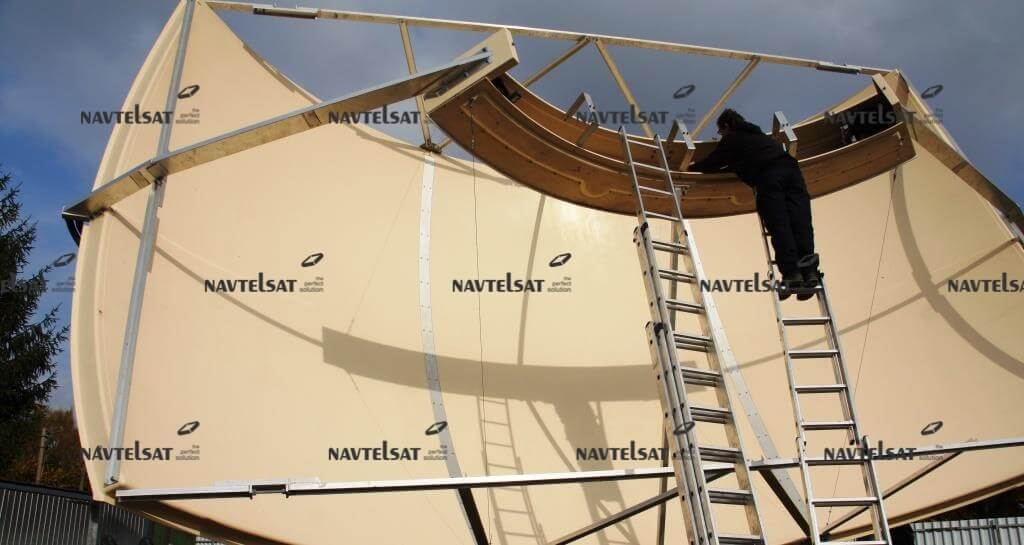

Процесс установки антенны SIMULSAT начинается задолго до непосредственного прибытия специалистов на место установки. Сначала готовится проект совместно со специалистами производителя. На основе специальных программных алгоритмов рассчитывается как будет позиционироваться зеркало в пространстве. То есть многолучевая антенна - это не та антенна, которую можно подстроить только по азимуту и элевации и поляризации, и тем самым добиться максимального уровня пронимаемого сигнала. У данной антенны есть еще, т.н. крен и дифферент - понятия, которые наиболее полно дают представление об ориентации зеркала в пространстве, при этом подстройка зеркала по крену и дифференту производится на этапе, когда еще работает кран то есть на второй день установки, так как иначе такие настройки произвести вручную нельзя. Поэтому очень важно наличие опытного установщика, иначе работа крана может затянуться не непредстказуемое количество времени. Необходимо понимать, что, если провести диаметральную линию от отдного края до другого по большей стороне зеркала, сориентировать диаметральную плоскость антенны вдоль геостационарной дуги невозможно в большинстве случаев, так как такое возможно только в том случае, если антенна находится строго на экваторе. Необходимо понимать, что работа с несколькими спутниками одновременно, находящимися на геостационарной дуге требует точной настройки каждого облучателя на свой спутник, при условии что и само зеркало установлено оптимально для одновременного приема с 35 спутников, то есть обеспечивается максимальное усиление принятых сигналов самим зеркалом. Если зеркало будет установлено не оптимально, то запаса хода механической подстройки облучателя может не хватить для настройки на максимальный сигнал, поэтому изначально с помощью программных средств рассчитываются референс-точки, относительно которых позиционируется само зеркало при условии оптимального приема. Учитываются мощности сигналов с различных спутников, уровень отклонения спутников от геостационарной орбиты (inclined orbit stellites) и многие другие параметры.
ПРОЦЕСС ДОСТАВКИ СИГНАЛОВ ОТ АНТЕННЫ К МЕСТУ ПРИЕМА
В данном проекте количество одновременно работающих облучателей было 15, хотя еще раз напомним - одна антенна способна принимать сигналы с 35 спутников одновременно. При этом все облучатели принимали 4 вида сигналов с каждого спутника одновременно (RHCP/LHCP в С диапазоне и VLP/HLP в Ku диапазоне). Такой одновременный прием возможен с помощью 4х портовых облучателей, т.н. DUAL BAND/DUAL POL. Таким образом от антенны шло сразу 60 коаксиальных кабелей. Было предложено оптимизировать доставку сигналов от антенны, путем трансляции сигналов по волоконно-оптической линии связи (ВОЛС). У антенны располагалась стойка с преобразователями из L диапазона в частоту видимого спектра, которая по технологии DWDM (Dense wave division multiplexing- передача световых потоков на различных длинах световых волн с дальнейшим мультиплексированием передавалась по волоконно-оптичесокму кабелю до места назначения. То есть вместо того, чтобы прокладывать 60 коаксиальных кабелей -был использован 1 волоконно-оптический кабель. В качестве оборудования, позволяющего передавать сигналы по ВОЛС применялись решения фирмы ORTEL. На приемном конце располагалась аналогичная стойка с преобразователями, но уже приемными, которые преобразовали сигналы видимого спектра в радиосигналы. На приемном конце также был преусмотрен матричный переключатель с метрикой 60*60 фирмы QUINTECH ELECTRONICS, чье оборудование мы также предлагаем к поставкам и интеграции. |
Специалисты Navtelsat прошли полный курс по установке и вводу в эксплуатацию даннной антенны, под надзором коллег из ATCi (США). Navtelsat приобрел неоценимый опыт в логистике, установке, развертывании, конфигурации и вводу в эксплуатацию антенны, возможности которой - далеко выходят за рамки обычного понимания работы спутниковых приемных систем. На данное решение стоит обратить внимание крупным операторам спутниковой связи, федеральным ТВ и радиовещательным компаниям, операторам спутникового контента, военным и силовым структурам при строительстве и развертыванию приемных телепортов.
