РАЗРАБОТКА: Прямофокусная АФС 9,3м для одновременной работы в L и C диапазонах

РАЗРАБОТКА: Прямофокусная АФС 9,3м для одновременной работы в L и C диапазонах

Navtelsat в кооперации с ASC Signal разработал прямофокусную АФС диаметром 9,3м для одновременного для одновременной работы в диапазонах L (1520-1560) МГц и С (3400-4200) МГц

ОПИСАНИЕ ЭТАПОВ ВЫПОЛНЕНИЯ ПРОЕКТА

Постановка задачи

Антенна должна обеспечивать работу в диапазонах L, C диапазонах согласно следующих требований:

 Параметр L C

Диапазон рабочих частот на прием, МГц:

1520-1560

3400-4200

Поляризация принимаемых сигналов

RHCP/LHCP

RHCP/LHCP

Коэффициент усиления на прием, dBi

1.52 ГГц - 40,6

1.54 ГГц - 40,7

1.56 ГГц - 40,9

3.40 ГГц - 46,4

3.80 ГГц - 47,4

4.20 ГГц - 48,2

Ширина диаграммы направленности на прием, град

по уровню 3 dB

по уровню 10 dB

1.41(1.54 ГГц)

0.57(3.8  ГГц)

2.56(1.54 ГГц)

1.04(3.8  ГГц)

Шумовая температура, К (в условиях температуры окружающей среды 20° C, чистое небо, абсолютная влажность 7,5 г/м3) на элевации АФС:

5°

10°

20°

30°

50°

1,54 ГГц

47

36

31

28

27

3,8 ГГц

50

38

32

29

27

Кроссполяризационная развязка, dB 25 25
КСВН 1.40:1 1.30:1

Обоснование задачи

На момент постановки задачи выявлено отсутствие готовых решений удовлетворяющих условиям задачи. C инженерной точки зрения было понятно, что одновременный прием сигналов диапазонов С и L можно осуществить с небольшими допущениями на антенне, рассчитанной для работы в С диапазоне, поэтому было принято решение осуществить разработку  специальной радиочасти к существующей АФС диаметром 9,3 м.

Решение задачи

В результате глубокого анализа рынка были выявлены несколько зарубежных производителей на базе которых теоретически можно было решить поставленную задачу. В ходе удаленного взаимодействия (телефон, e-mail, видеоконференцсвязь) и непосредственно визитов на производства, выбор остановился на компании ASC SIGNAL и ее существующая АФС 9,3 m ESA c грегорианской двузеркальной  оптикой. Нужно было разработать двудиапазонный двух поляризационный 4х портовый облучатель под данный тип АФС

Изготовление изделия Разработка опытного образца заняла 15 месяцев. Специалисты Navtelsat контролировали каждый этап работ: этап ОКР, проектирования отдельных узлов и механизмов. Этап сборки и тестирования, а также этап написания специального программного обеспечения и разработке пользовательского интерфейса по адаптации интерфейсов взаимодействия с существующими программно-аппаратными комплексами заказчика.

В ходе  математического моделирования процессов, возникающих на данных диапазонах длин волн на АФС с известными параметрами, построенной по двузеркальной технологии, было выявлено ослабление параметров L диапазона, при котором универсальность АФС для приёма сигналов обоих диапазонов теряла свою целесообразность, и было бы разумнее использовать не одну, а две разные АФС на каждый из диапазонов, поэтому было принято решение отказаться от контр рефлектора  и перейти к прямофокусной оптике.

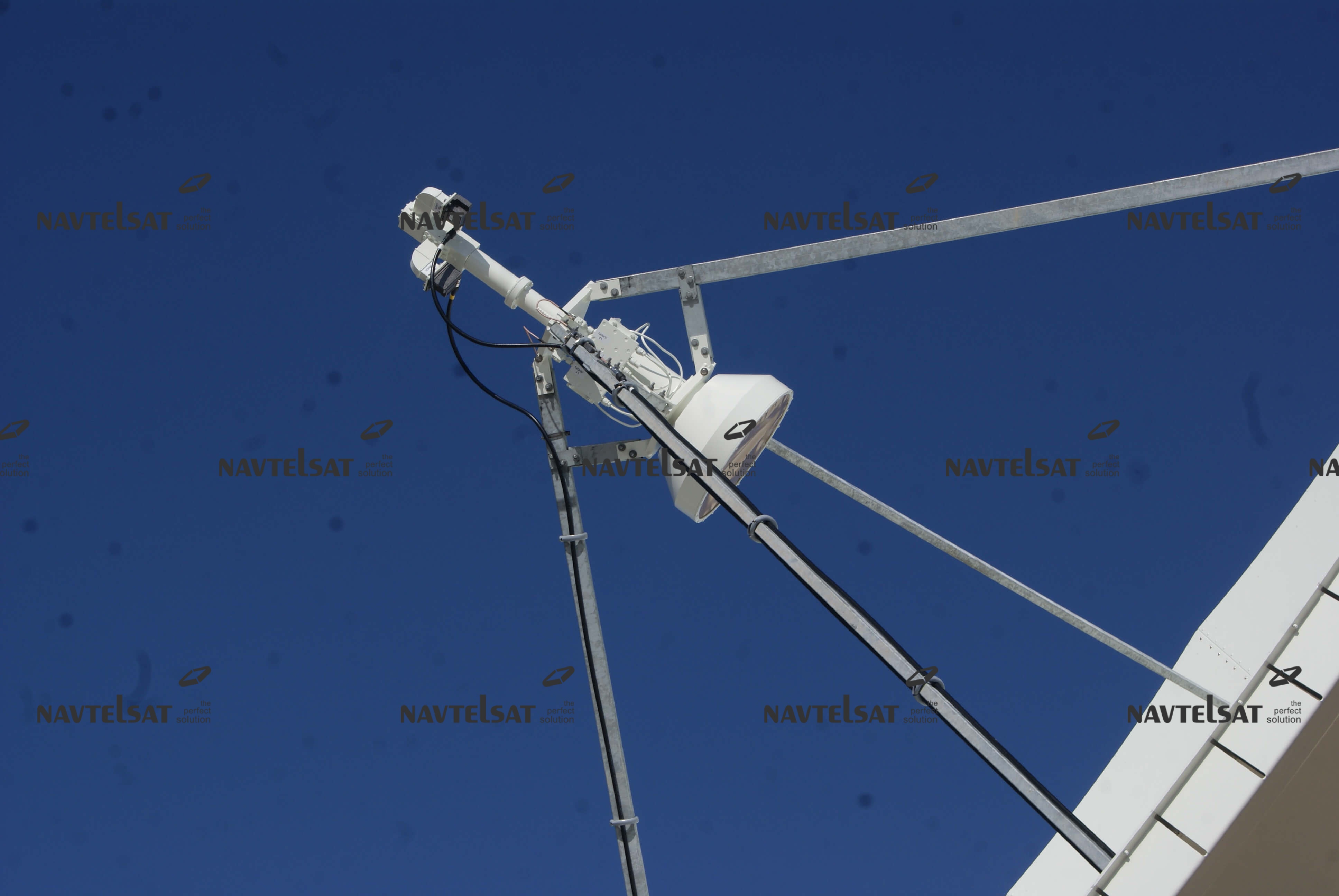

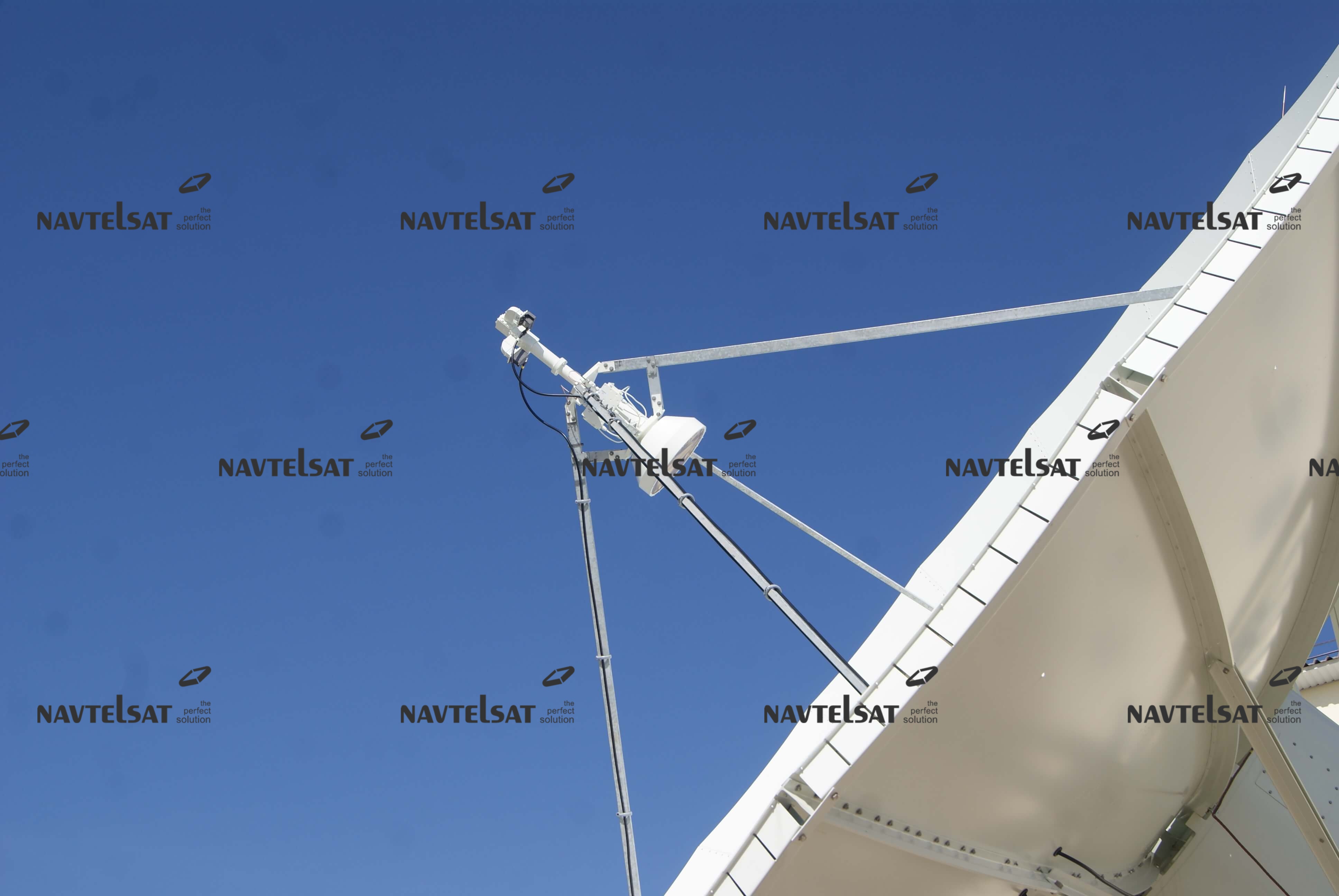

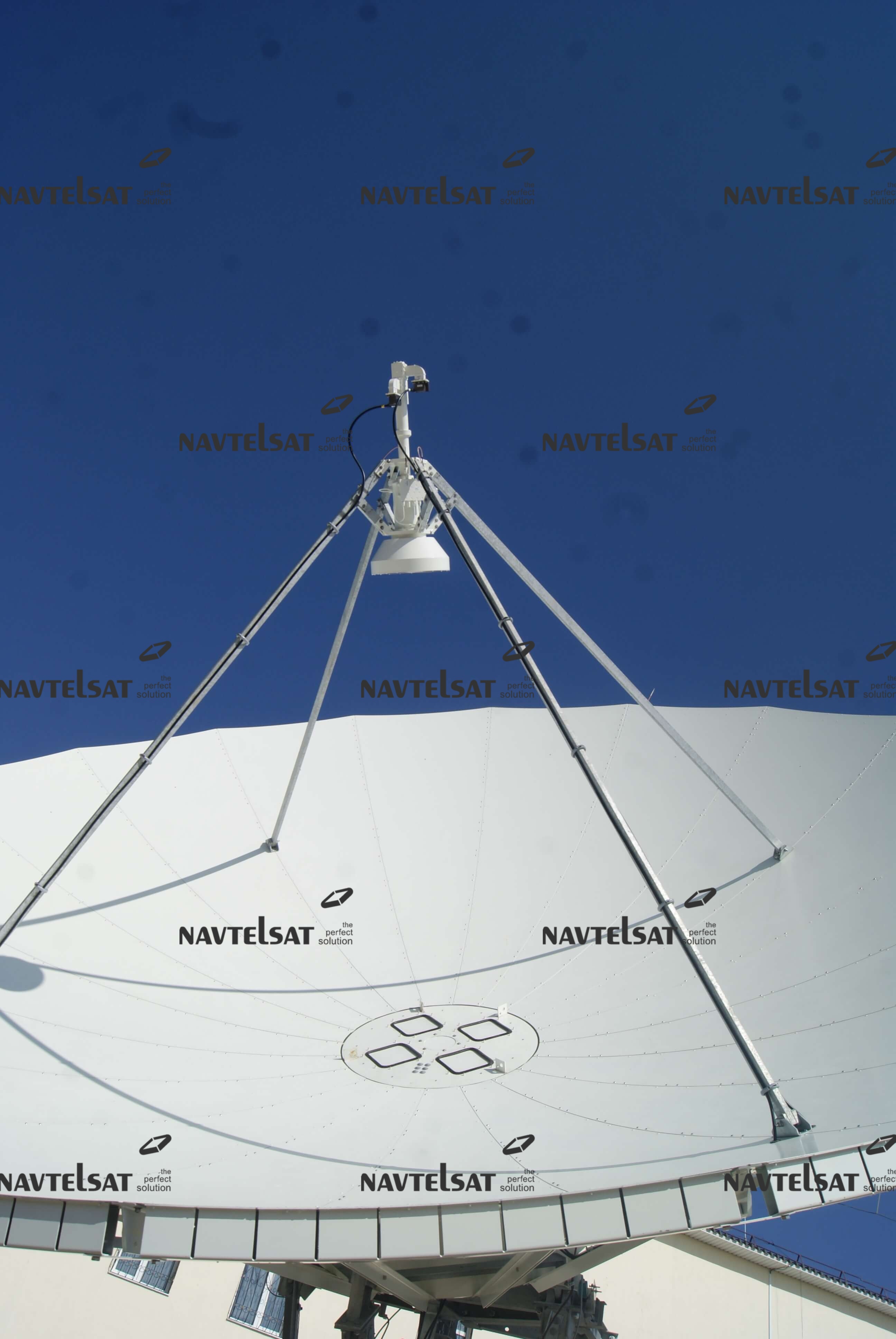

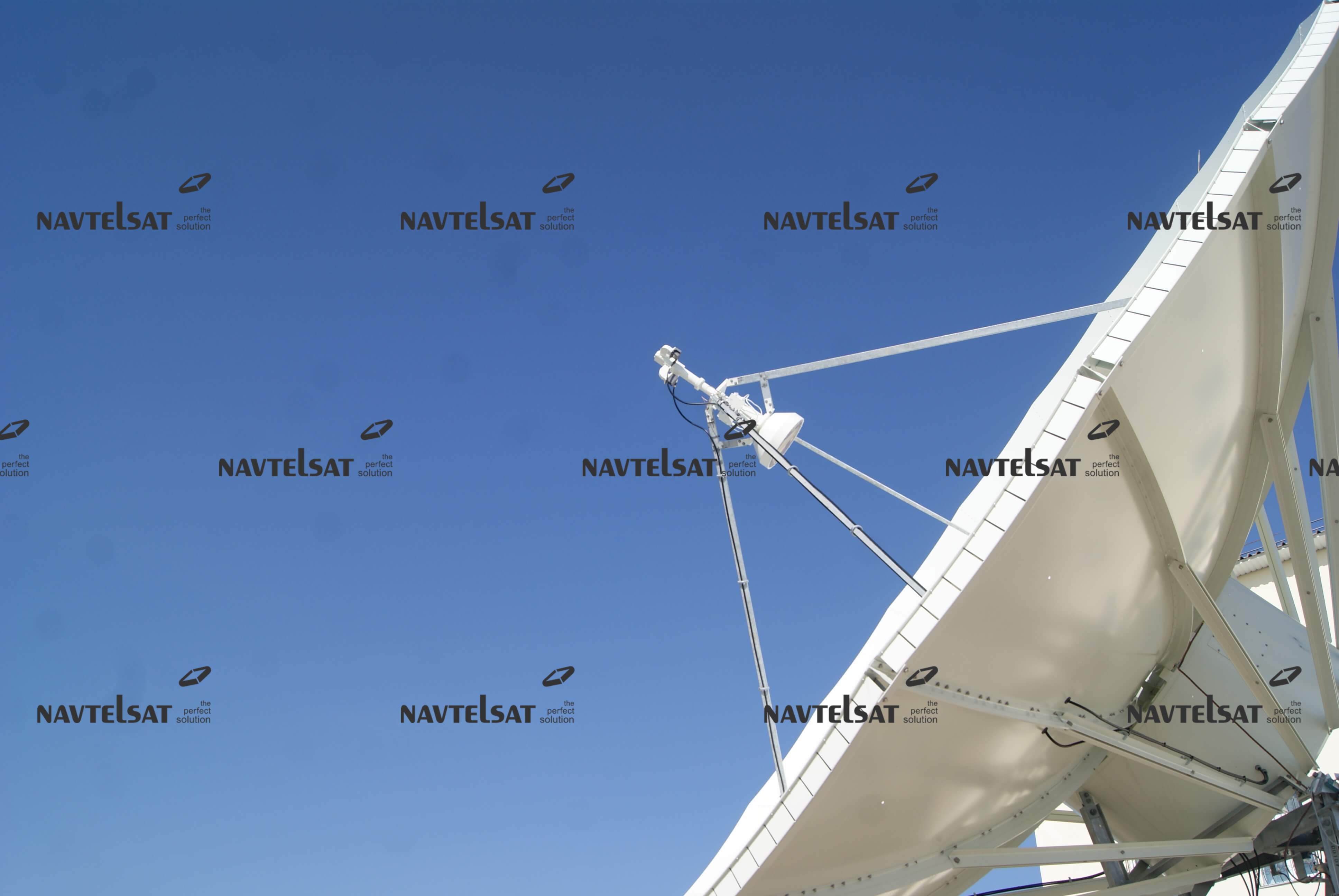

В связи с этим предстояло рассчитать новый облучатель теперь уже для прямофокусного зеркала. При этом возникла необходимость идеально точно рассчитать крепления для данного облучателя, удерживающими его строго в фокусе параболы. То есть в месте, где ранее размещался контррефлектор, который довольно просто принимал на себя нагрузки различного характера, так как представлял собой одну монолитную металлическую  деталь, предстояло разместить облучатель, который бы не только выполнял свои непосредственные функции, но и распределял бы нагрузку от себя и трех стоек весом более 150 кг, при этом не допустить даже малейших смещений облучателя относительно осевых линий.
