РАЗРАБОТКА: облучатель Ku-диапазона
По техническому заданию компания Navtelsat разработала нестандартный двухпортовый облучатель для приема ортогональных круговых поляризаций в Ku-диапазоне 13,40 - 14,05 ГГц.
Описание этапов выполнения поставленной задачи.
Постановка задачи.
По техническому заданию заказчика облучатель должен иметь основные характеристики не хуже нижеперечисленных:
- частотный диапазон: 13,40 – 14,05 ГГц;
- 2 порта для одновременного приема сигнала с круговой поляризацией правого и левого направления вращения;
- вносимые потери: 0,15 дБ (max);
- коэффициент стоячей волны по напряжению: 1,30:1 (max);
- развязка между портами: 18 дБ (min);
- коэффициент эллиптичности: 0,5 дБ (max).
Решение задачи.
В числе готовых изделий, на момент постановки задачи, облучатели с таким диапазоном частот в Ku-диапазоне отсутствовали. В ходе выполнения анализа рынка была выявлена компания Spacetime Engineering (США), с которой в рамках удаленной кооперации (телефон, e-mail, видеоконференцсвязь) были согласованы основные технические требования и эскизная часть предстоящей разработки.

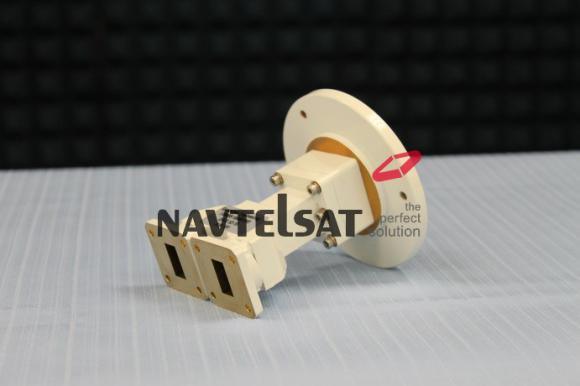

Полученное итоговое изделие.
В течение 3 месяцев специалисты компании Navtelsat и компании Spacetime Engineering (США) разработали совместно опытный образец, который уже находится в руках заказчика. Перед отгрузкой были произведены тесты с помощью специализированных приборов и программного обеспечения, которые показали, что облучатель соответствует заявленным в постановке задачи характеристикам и даже превосходит их.
