РАЗРАБОТКА: Облучатель (фид) для одновременной работы в L и C диапазонах
Navtelsat в кооперации с ASC Signal разработал облучатель для одновременного приема всех круговых левосторонних и правосторонних ортогональных поляризаций RHCP/LHCP (right-handed circular polarization, right-handed circular polarization) в диапазонах L (1520-1560) МГц и С (3400-4200) МГц
Постановка задачи: Разработать облучатель для одновременного приема всех круговых левосторонних и правосторонних ортогональных поляризаций RHCP/LHCP (right-handed circular polarization, right-handed circular polarization) в диапазонах L (1520-1560) МГц и С (3400-4200) МГц
Обоснование: Существует множество кейсов, когда необходимо осуществлять одновременный прием в разных диапазонах. Как правило задача решается путем развертывания разных антенн, каждую на отдельный диапазон. При этом, если диаметр антенн относительно небольшой до 2,4м, то проблем не возникает, но когда для удовлетворения требованиям по энергетике спутниковых радиолиний требуется применять антенны с бОльшими диаметрами, то возникает вопрос о достаточности места размещения таких антенн и сопутствующего оборудования, количества персонала, параметрам энергопотребления, профилактических работ и соответственно стоимости.

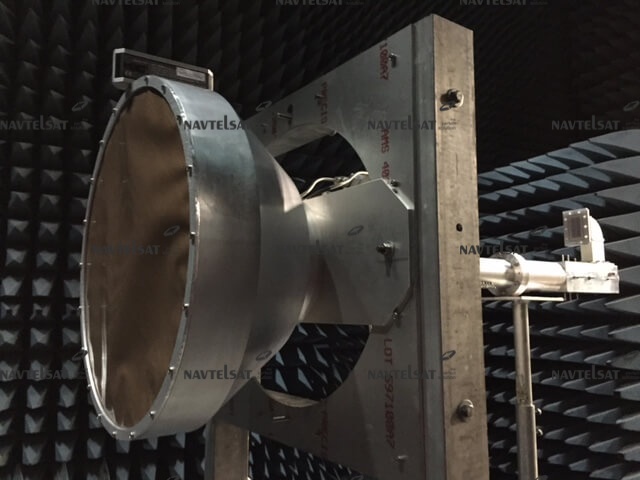

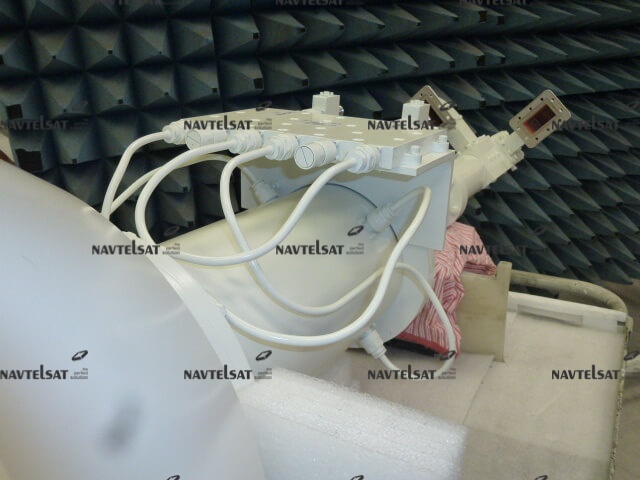

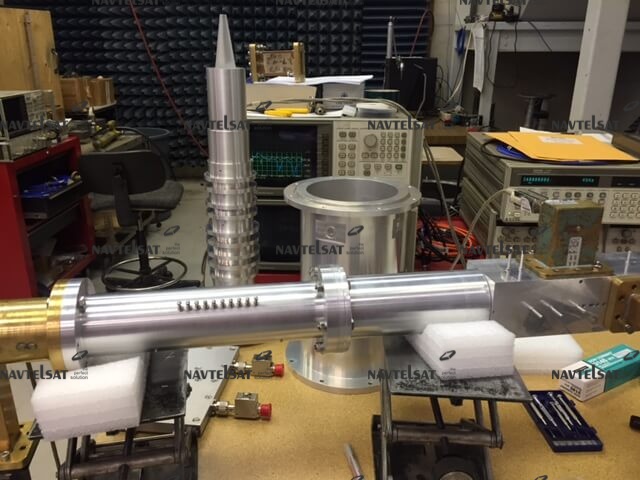

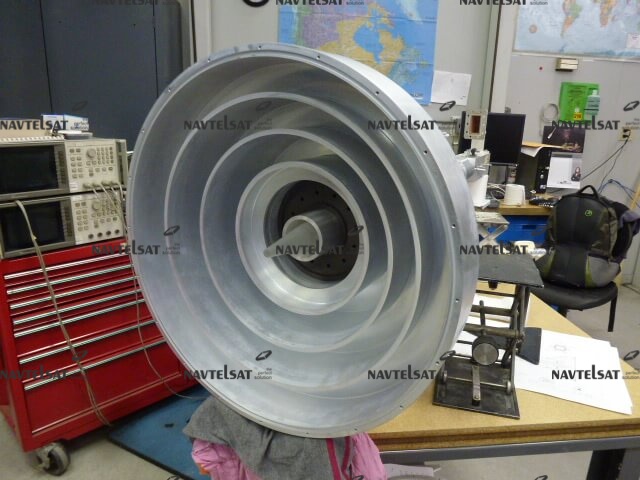

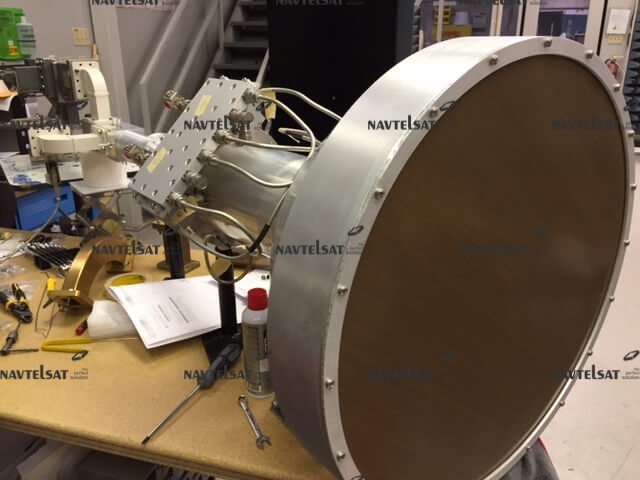

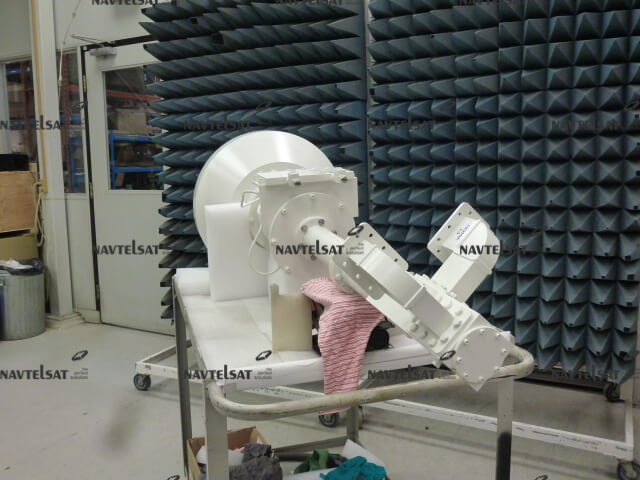

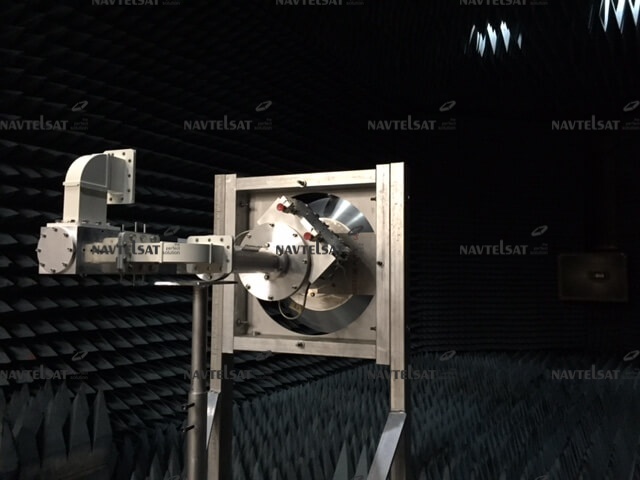

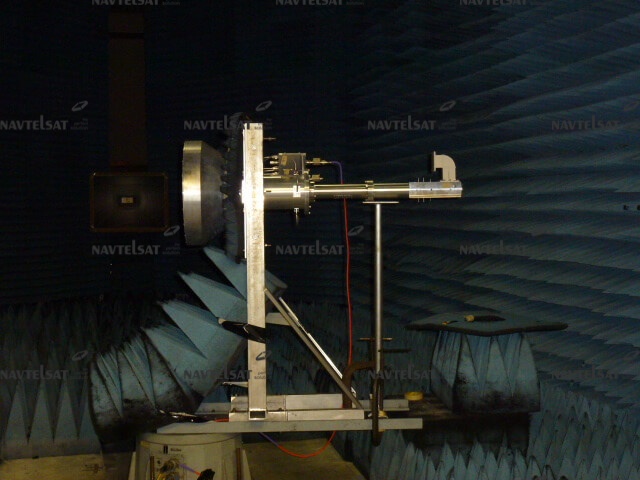

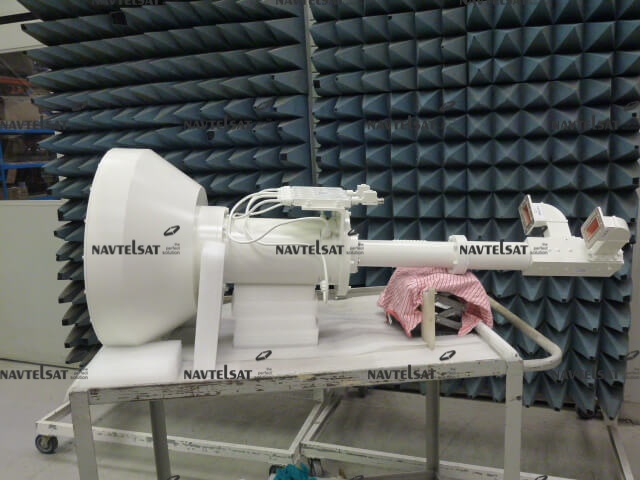

Разработка: Проведено математическое моделирование будущего облучателя на специальном программном обеспечении компании MiCIAN µWave, была рассчитана особая геометрическая форма будущего изделия и расчётные данные его характеристик. После получения теоретических результатов данные были переданы на производство. Нужный результат получился не сразу, т.к. требовалась ювелирная точность при выточке облучателя, который сильно разогревался при обработке на станке с ЧПУ и в результате деформировался, поэтому возникла новая задача- это подбора специального устойчивого к температурам сплава из которого делалась заготовка, этот состав был найден и на выходе получился нужный образец. После этого он был настроен на нужные диапазоны частот механическим способом и испытан в безэховой камере. Измеренные параметры полностью соответствовали ожидаемым.
|
|
Заявленные параметры |
Измеренные параметры |
||||||||||||||||||||||||||||||||||
|
Диапазон частот на прием С, МГц |
3400 -4200 |
3400 -4200 |
||||||||||||||||||||||||||||||||||
|
Диапазон частот на прием L, МГц |
1520-1560 |
1520-1560 |
||||||||||||||||||||||||||||||||||
|
Поляризация принимаемых сигналов |
LHCP/RHCP |
LHCP/RHCP |
||||||||||||||||||||||||||||||||||
|
Коэффициент усиления на прием, dBi
1.52 ГГц 1.54 ГГц 1.56 ГГц
|
|
- 40.0 -
- 48.8 - |
||||||||||||||||||||||||||||||||||
|
Ширина диаграммы направленности на прием, град по уровню
3dB
10dB |
1.41(1.54 ГГц) 0.57(3.8 ГГц)
2.56(1.54 ГГц) 1.04(3.8 ГГц) |
1.65(1.54 ГГц) 0.64(3.8 ГГц)
2.99(1.54 ГГц) 1.11(3.8 ГГц) |
||||||||||||||||||||||||||||||||||
|
Шумовая температура, К (в условиях температуры окружающей среды 20° C, чистое небо, абсолютная влажность 7,5 г/м3) на элевации АФС:
5° элевация 10° элевация 20° элевация 30° элевация 50° элевация
|
3,8 ГГц 50 38 32 29 27 |
1,54 ГГц 47 36 31 28 27 |
- - - - - |
|||||||||||||||||||||||||||||||||
|
Кроссполяризационная развязка, dB C диапазон L диапазон |
25 25 |
>27 >27 |
||||||||||||||||||||||||||||||||||
|
КСВН С диапазон L диапазон |
1,30:1 1,40:1 |
1,20:1 1,25:1 |
||||||||||||||||||||||||||||||||||
