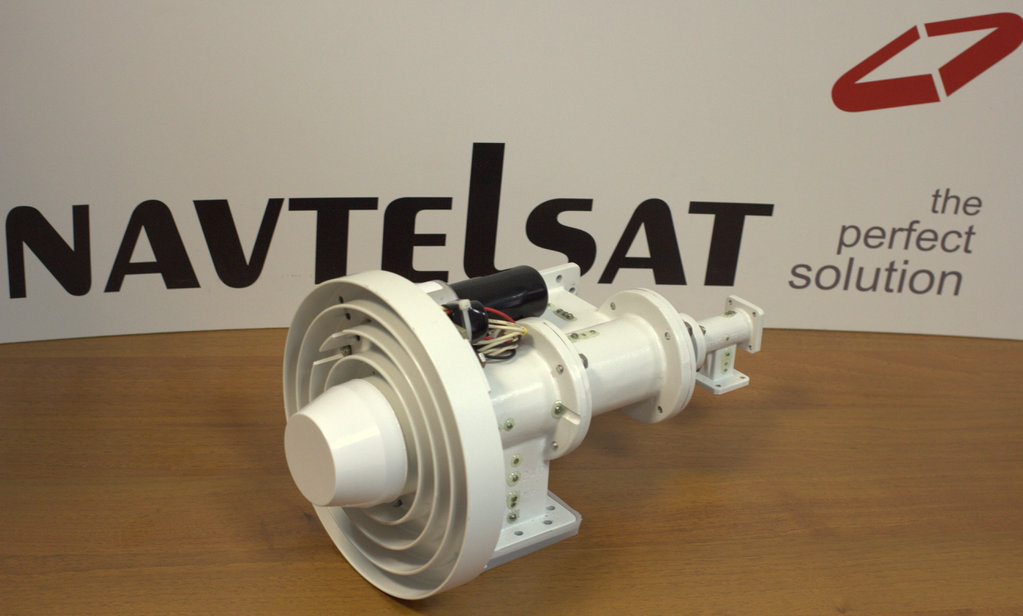

РЕШЕНИЕ: разработка и поставка приемного 4-портового облучателя для C/Ku-диапазона RxO-4 ports-C/Ku-LP
Navtelsat решил задачу разрабтки и поставки четырехпортового облучателя, работающего в C/Ku-диапазоне с одновременным приемом радиосигнала в линейных ортогональных поляризациях.
Дата: 12.05.2016
Ключевые слова: береговое оборудование, ARA, C, Ku-диапазон, облучатель, feed, VSAT
Сложность: 8 из 10
Постановка задачи: согласно технического задания заказчика требовалось разработать 4-портовый моторизованный облучатель с нестандартными параметрами для существующей антенны VSAT C/Ku-диапазона с одновременным приемом сигнала в линейных ортогональных поляризациях.
Обоснование: Для модернизации имеющейся антенны Заказчика в числе готовых изделий, на момент постановки задачи, моторизованные облучатели с требуемыми параметрами и количеством портов в С/Ku-диапазоне отсутствовали.
Предложенное решение: В ходе выполнения анализа рынка была выявлена компания ARA Inc. (США), с которой в рамках удаленной кооперации были согласованы основные технические требования и эскизная часть предстоящей разработки.
Реализация решения: В течение 4 месяцев специалисты компании Navtelsat и ARA Inc. разработали опытный образец. Перед его отгрузкой были произведены тесты с помощью специализированных приборов и программного обеспечения, которые показали, что облучатель обладает следующими основными характеристиками:
- Исполнение: для параболических зеркал 3 м с прямофокусной осесиметричной системой облучения с параметром F/D - 0,28;
- Диапазон частот: в С-диапазоне 3,4 - 4,2 ГГц; в Ku-диапазоне 10,7 - 12,75 ГГц
- Поляризация сигнала: ортогональная линейная (VLP/ HLP);
- Количество портов: 4 (по 2 на каждый диапазон);
- Интерфейсы CPR-229F, WR-75F;
- Кросполяризационная развязка не менее: - 25 дБ (С-диапазон); - 20 дБ (Ku-диапазон);

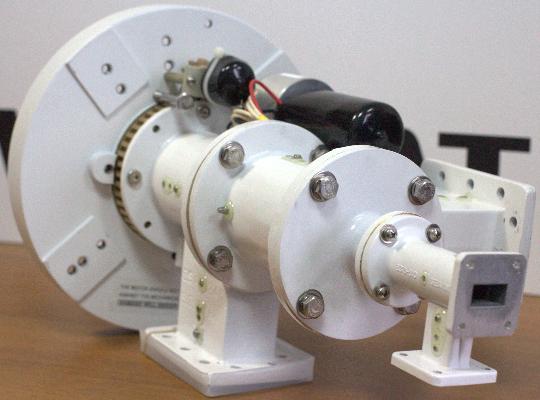

- Наличие функции моторизации в обоих диапазонах, со встроенным датчиком положения, с возможностью интеграции с контроллером RC2000Pol от компании Research Concepts.
Выводы: Заказчик получил обновленную антенную систему с моторизованным 4-портовым облучателем с требуемыми параметрами в С/Ku-диапазоне, что позволило ему вести дальнейшую деятельность без замены/приобретения дополнительной антенной системы.
