Системная интеграция ЦЗССС на базе платформы Hughes HX

Системная интеграция ЦЗССС на базе платформы Hughes HX GW

Компанией Navtelsat реализован проект по установке и пусконаладке спутникового шлюза HX GW, производства компании Hughes Network Systems, LLC (США), предназначенного для организации работы сетей спутниковой связи с использованием ретрансляторов искусственных спутников Земли, размещённых на геостационарной орбите. НХ GW является основным компонентом сети НХ, который играет роль «мастера» системы и обеспечивает управление сетью. Это высокопроизводительное, экономически эффективное решение сбора и концентрации на региональном уровне больших объёмов полносвязного трафика от периферийных спутниковых абонентских терминалов HX90 и HX200 для организации спутниковых каналов связи с эффективным предоставлением высококачественных услуг безлимитного спутникового интернета, телефонии, передачи данных и видео, в том числе при использовании систем подвижной спутниковой связи, использующих технологию VSAT.

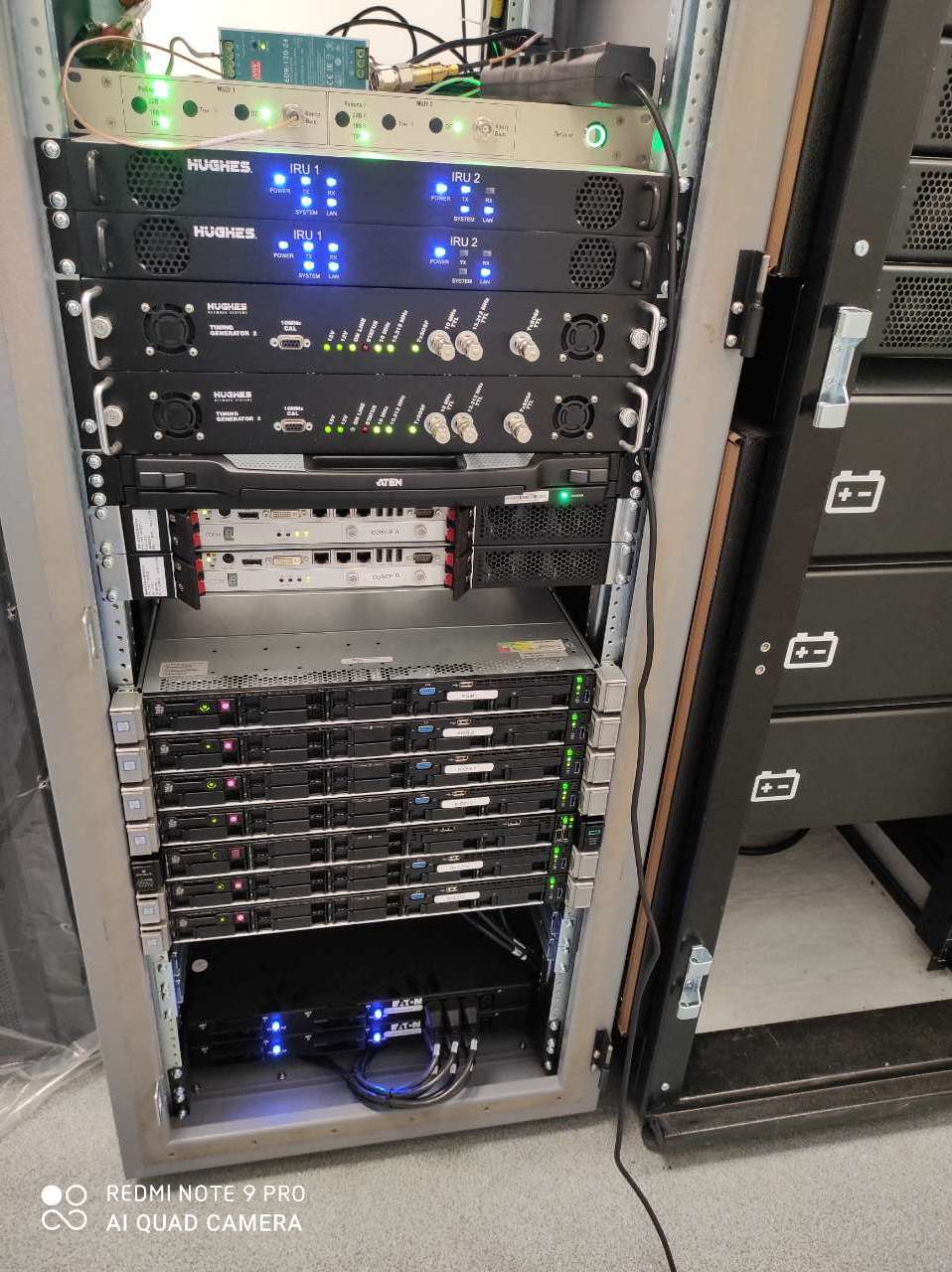

Спутниковая платформа HX GW собрана в одной заводской 19 дюймовой стойке и включает в себя следующие функциональные блоки:

- Приемные блоки HX-TIMING-UNIT (два блока в едином корпусе) отвечают за обеспечение поддержки синхронизации обратных каналов, соответствующих конкретным прямым каналам;

- Генератор синхросигналов HX-TG2 предназначен для формирования и распределения синхросигналов между блоками, устройствами и серверами;

- Монитор и клавиатура HX-KEY-BRD используются операторами центрального шлюза сети HX для управления серверами и блоками, входящими в состав центрального шлюза HX GW, их конфигурирования и мониторинга;

- Блок конфигурируемой системы демодуляции HX-CDS-10MSPS-LB, представляет собой высокопроизводительный демодулятор, размещённый в едином компактном блоке и способный одновременно демодулировать несколько несущих FDMA/TDMA (с частотно-временным разделением) до 10 Мсим/с суммарного FDMA/TDMA трафика;

- Модуль HX-SGM с совмещёнными функциями DVB-S2 модулятора, спутникового шлюза (SatGW) и IP шлюза (IPGW)

- Система управления сетью HX-NMSS обеспечивает работу системы управления и поддерживает четыре основных компонента управления: функции управления сетью, интерфейс оператора – графический интерфейс пользователя (GUI) и программный продукт HP OpenView.

- Модуль сетевого управляющего кластера HX-DNCC выполняет все функции обработки и управления для подсистемы обратных каналов. DNCC отвечает за управление распределением полос обратных каналов и работой демодуляторов CDS.

- Шлюз IPGW (HX-IPGW) обеспечивает интерфейс между ОЦС (HX GW) и соединениями наземного Интранета предприятия для передачи данных.

- Коммутатор локальной сети C3850-48-48T на 48 портов

- Блок распределения питания для оборудования, установленного в стойку

Пусконаладочные работы включают в себя установку спутникового шлюза в специально оборудованном помещении, установку радиочастотной части (спутниковый усилитель мощности и малошумящий усилитель) и подключение к антенне спутниковой связи.

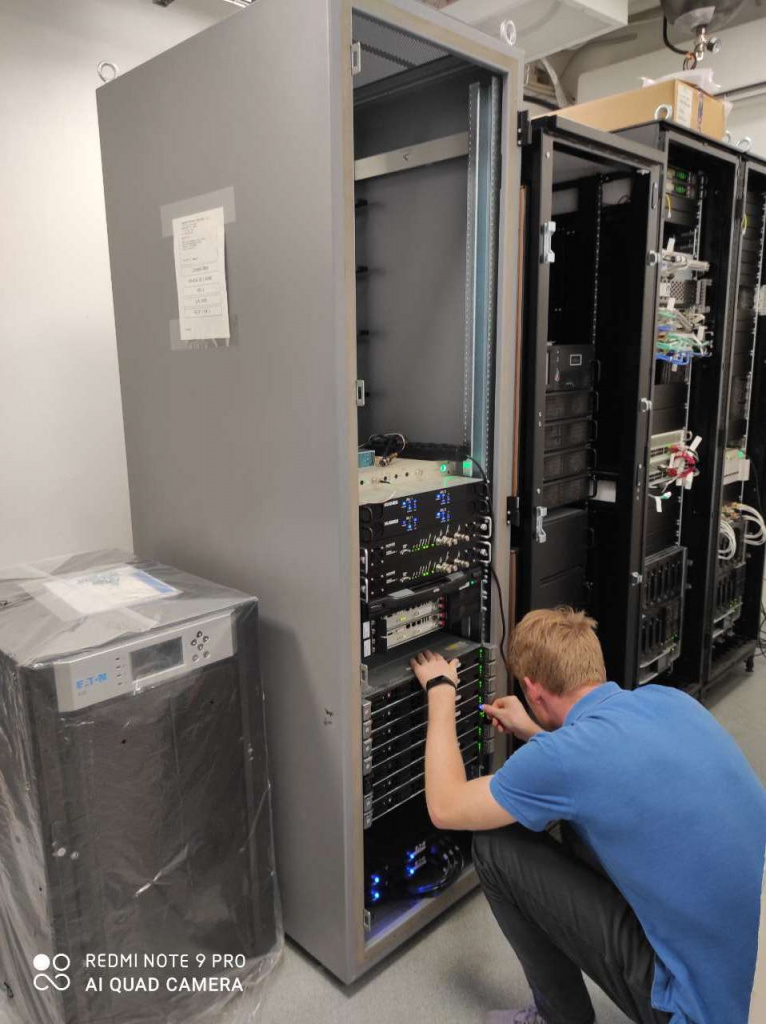

Спутниковая платформа HX GW установлена в серверной, обеспеченной всеми необходимыми системами кондиционирования, пожаротушения и резервированного электроснабжения.

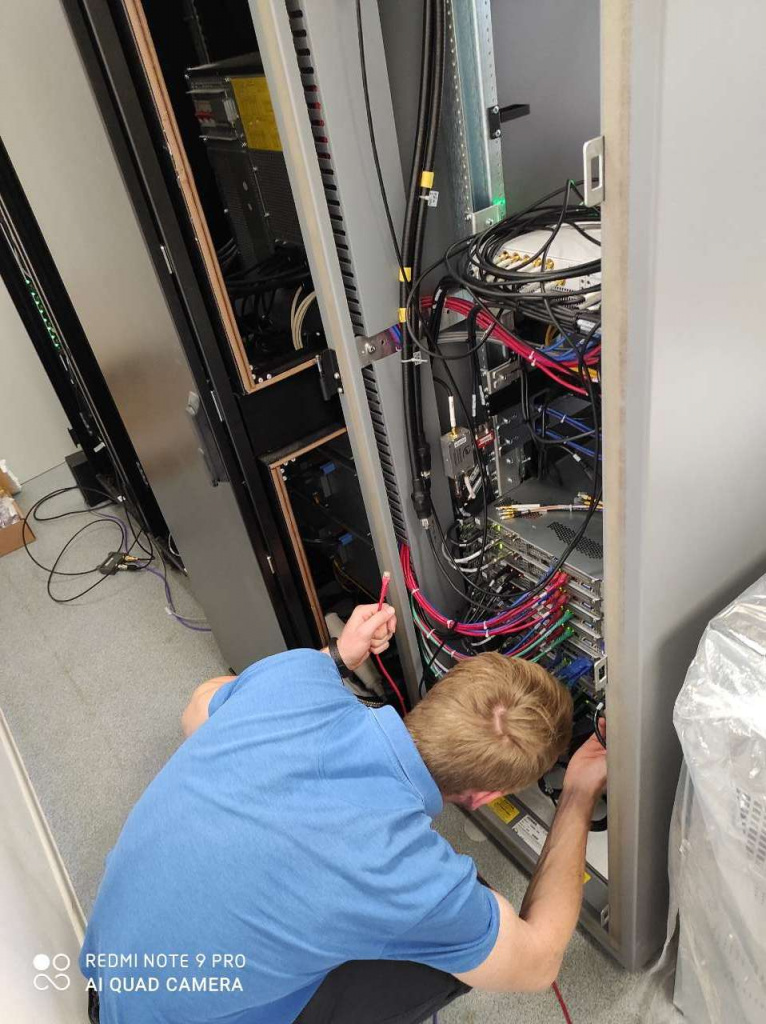

Квалифицированными инженерами было осуществлено подключение блоков, настройка конфигурации системы.

Спутниковая параболическая прямофокусная двухзеркальная моторизированная антенна диаметром 4,6 метра предварительно установлена на железобетонном фундаменте и настроена для работы в Ku диапазоне со спутником Ямал-402.

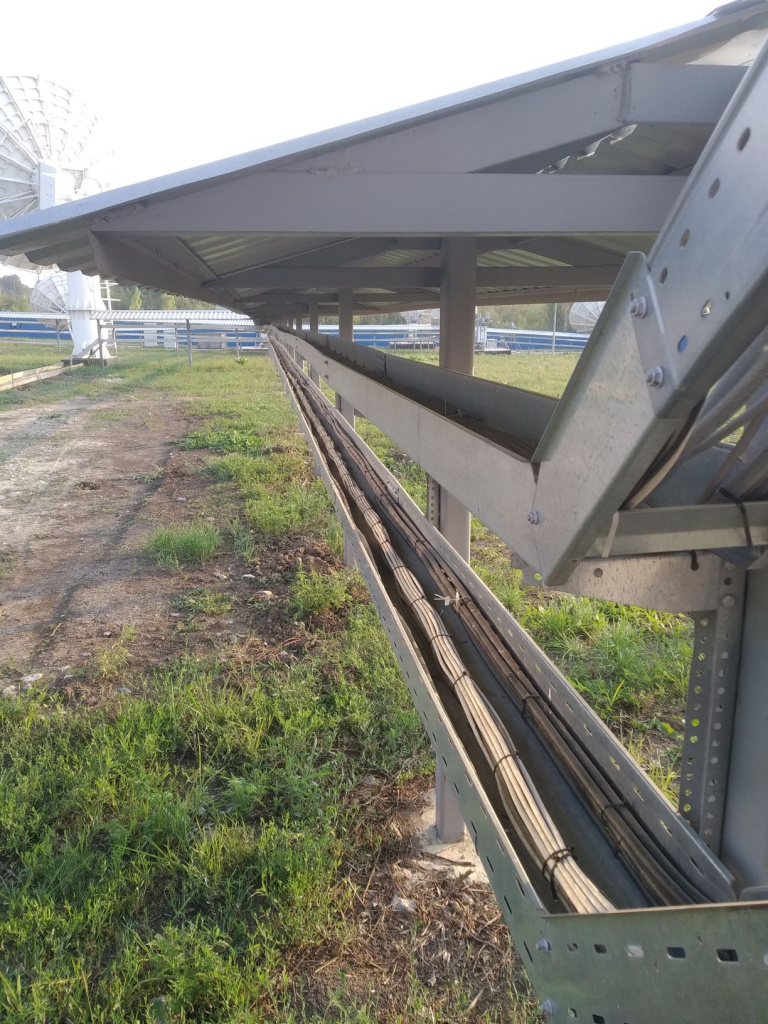

Кабельная трасса, протяженностью порядка 100 метров, выполнена наружным способом, для удобства обслуживания и контроля исправности ВЧ кабеля. Сигнал от антенны до спутникового шлюза HX GW передается в L-диапазоне.

По завершении пусконаладочных работ проведено обучение инженерно-технического персонала РЦУС по работе со спутниковым шлюзом, отработаны действия по переключению на резервные блоки при выходе из строя основных блоков, либо при возникновении критических ошибок в канале связи. С помощью системы управления сетью (NMS) освоено создание спутниковых сетей как главного оператора сети (HNO), так и виртуальных операторов (VNO) с использованием гибких настроек приоритезации и тарификации трафика. Полученные в процессе обучения знания и навыки позволят инженерам, обслуживающим спутниковый шлюз, осуществлять оперативное управление спутниковой сетью заказчика и поддерживать качество связи на заданном уровне.

Мы являемся безспорным лидером в отрасли по числу поставок и интеграций различных спутниковых платформ в РФ. Компания консультирует своих клиентов, поставляет и вводит в эксплуатацию уже девятую по счету платформу широкополосного доступа операторского уровня. Ранее компания поставила, интегрировала, ввела в эксплуатацию и сейчас поддерживает в постоянном работоспособном состоянии, а также модернизирует и расширяет по мере роста сетей операторов такие известные спутниковые платформы как: Hughes HN, iDirect Infinity, iDirect Evolution, Gilat SkyEdge, ND Satcom SkyWan, Viasat LinkStar, Hughes Jupiter II и вот теперь Hughes HX,. Мы предлагаем полный комплекс услуг по системной интеграции сложных, но эффективных решений по реализации спутниковых сетей по технологии VSAT от ведущих мировых производителей. Мы работаем с каждым производителем напрямую. Оказываем полный спектр услуг от ТЭО, поставки, внедрения, технического сопровождения, профилактического обслуживания до дальнейшего расширения и модернизации. Мы- единственная компания в РФ, которая накопила и использует уникальный опыт развертывания сетей спутниковой связи по технологии VSAT самых различных производителей. Если перед Вами стоят задачи развернуть спутниковые сети связи и передачи данных, то обращайтесь в компанию Navtelsat и мы аргументированно подберем и предложим платфому, рассчитаем и предоставим данные об ее будущей эффективности, вы еще до начала раунда инвестиций будете знать как Ваша будущая сеть будет работать и "дышать", все ньюансы и особенности, перед Вами всегда будет открыт путь к дальнейшему развитию и наращиванию мощностей Ваших сетей и их пропускной способности и Вы не "упретесь в потолок", вы будете знать, что Вы не потратили, а инвестировали свои денежные средства максимально эффективно и они приносят прибыль, а ведь это потенциально миллионы долларов, Ваши сотрудники постоянно проходят обучение и готовы управлять сложным оборудованием на самом высоком уровне, Ваши клиенты довольны предоставляемыми сервисами, а в случае возникновения нештатных ситуаций вы не останетесь один на один с проблемой и Вам всегда помогут восстановить работоспособность. Вы будете уверены, что получили надежное, отказоустойчивое и зарезервированное оборудование, оно настроено на самую высокую производительность и согласовано с Вашими текущими потребностями. Вы не переплатили ни рубля, но при этом растете и зарабатываете на росте и развитии своей сети. Обращайтесь с Вашими задачами в компанию Navtelsat и Вы останетесь нашим клиентом навсегда.


Компания Navtelsat оказывает услуги и готова выступить подрядчиком по строительству объектов спутниковой связи (спутниковых телепортов). Компания уже построила и сдала в эксплуатацию спутниковый телепорт компании Satnetics, который успешно себя зарекоммендовал и имеет потенциал к дальнейшему росту и наращиванию мощностей. Перечень оказываемых услуг широкий - от поиска участка под размещение объекта и его приобретение или аренда до технического сопровождения и модернизации объектов технической инфраструктуры телепорта, а также нормативно-правовое обеспечение деятельности по предоставлению услуг связи и передачи данных оператора или собственника спутникового телепорта.
