Оснащение системой моторизации АФС ASC Signal 3.7м для ОАО «Телерадиокомпания «Петербург» (5 канал)
Navtelsat выполнил оснащение системой моторизации и контроллером управления ранее установленной фиксированной АФС ASC Signal диаметром 3.7 метра для телерадиокомпании ОАО «Телерадиокомпания «Петербург» (5 канал)
Монтаж системы моторизации антенны ASC Signal 3.7 метра для ОАО «Телерадиокомпания «Петербург» (5 канал)
Navtelsat выполнил оснащение системой моторизации и контроллером управления ранее установленной фиксированной АФС ASC Signal диаметром 3.7 метра для ОАО «Телерадиокомпания «Петербург» (5 канал)
Работы выполнялись сертифицированными специалистами, прошедшими обучение у всемирно известного бренда ASC Signal.
До начала работ силами проектной группы проектная документация приведена в соответствие с изменениями технических условий, требований СНиП, стандартов РФ.
В ходе реализации проекта была проведена ревизия кабельных трасс.
Ход работ:
|
Подготовительный этап: |
|
|
Осмотрено место проведения работ. Уточнили требования заказчика, согласовали работы со службой главного энергетика. Прошли инструктажи по охране труда и технике безопасности. Проведена ревизия мест прокладки монтажа электрических и слаботочных коммуникаций (металлический лоток). Обеспечены условия выполнения требований мер безопасности на площадке: ограждение места проведения работ сигнальной лентой, вывешивание предупреждающих табличек. |
|
|
Монтажные работы: |
|
|

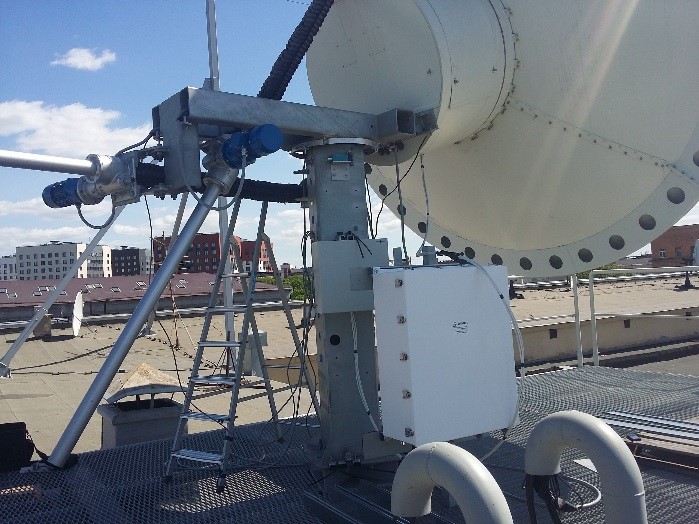

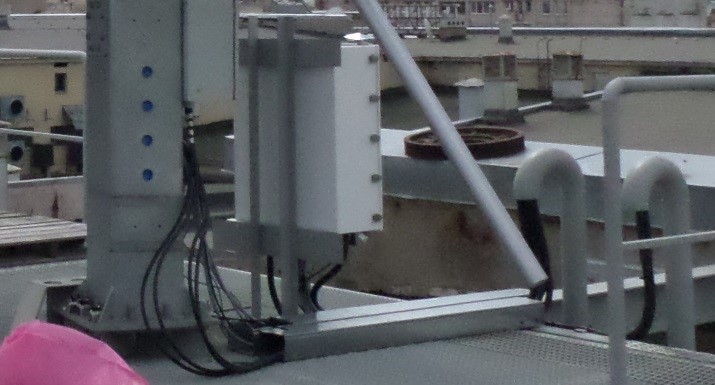

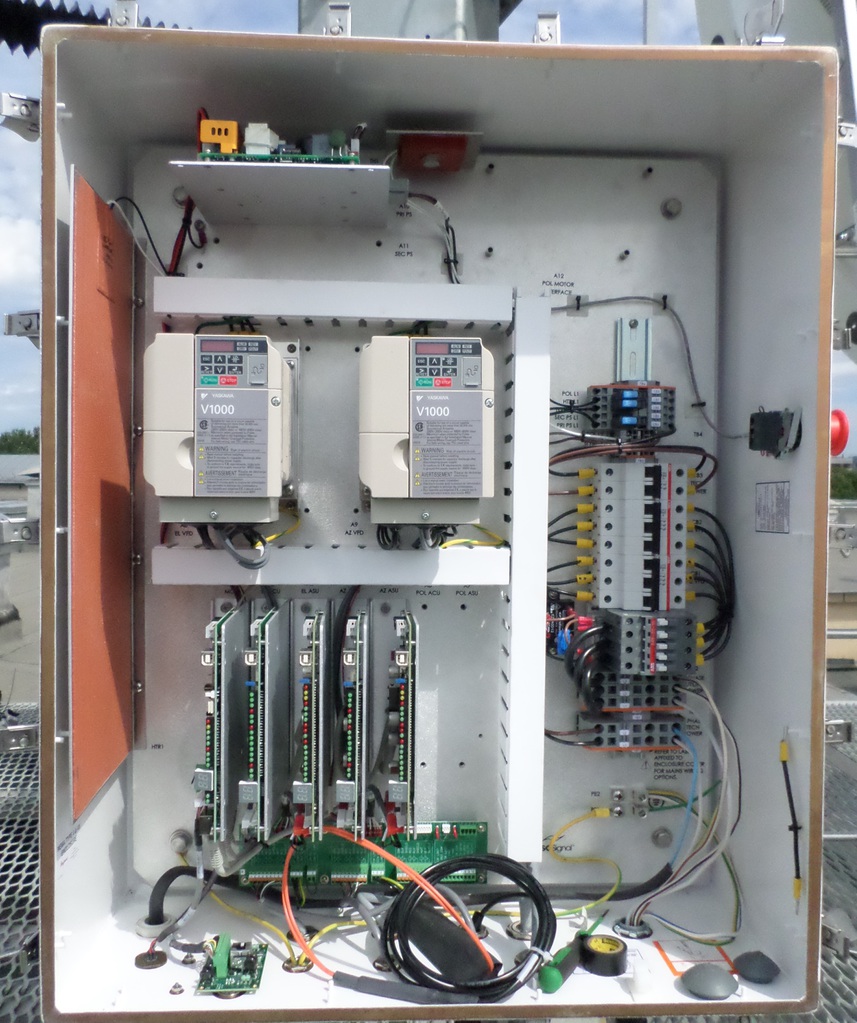

Инсталляция силового щита управления оборудования моторизации антенны ASC Signal 3.7 m на шасси опорной платформы антенны на крыше главного корпуса ПТРК. |
|
|

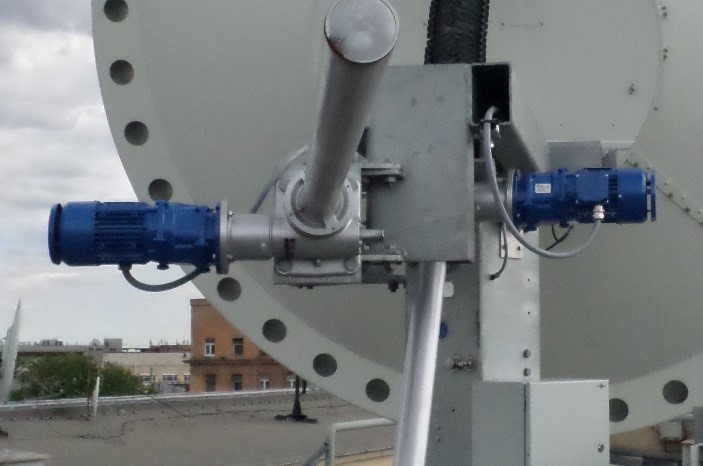

Монтаж азимутального и элеваторного электродвигателей, расключение электрических кабелей, прокладка кабельных трасс. |
|
|
Монтаж конечных выключателей (AZ и EL) и резольверов (AZ и EL) с прокладкой кабелей до силового щита управления. |
|
|

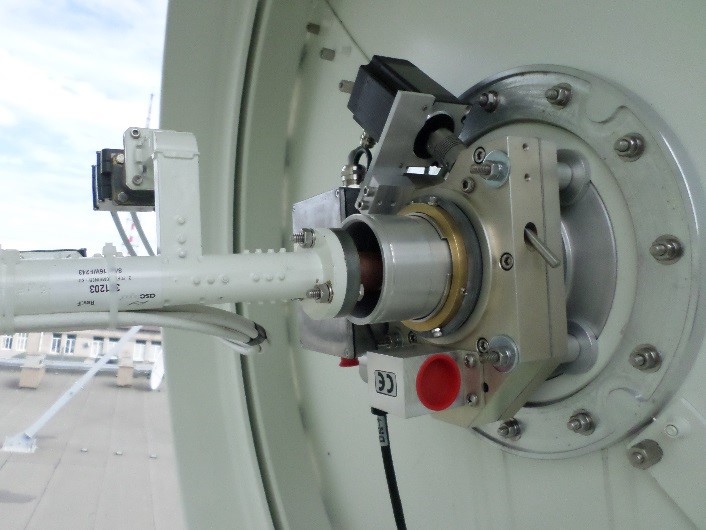

Инсталляция контроллера блока поляризации. |
|
|
Прокладка электрического, оптического, кабелей САТ5Е по конструктивным элементам опорной конструкции антенны и по помещениям. Подключение интерфейсов и кабелей питания к силовому щиту управления оборудования моторизации антенны. Измерения параметров электрических силовых цепей питания, испытания электрооборудования, заземления, зануления, в т.ч. металлических лотков, на предмет соответствия существующим требованиям ПУЭ с оформлением протокола измерений. |
|
|

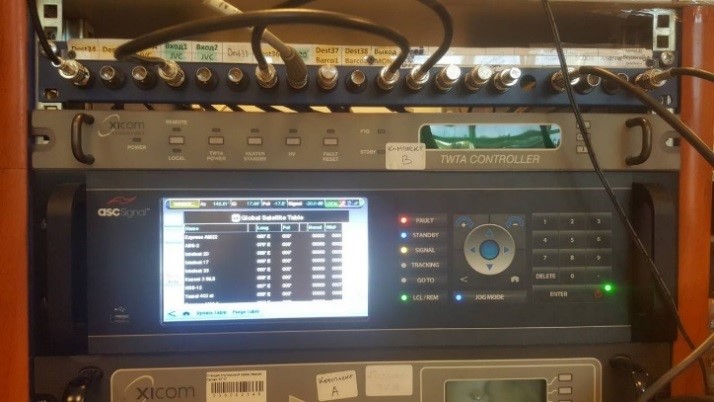

Инсталляция главного контроллера в существующую стойку. |
|
|
Пусконаладочные работы |
|
|
Начальная настройка блока поляризации на антенну, юстировка блокировок начального и конечного секторов. Регулировка рабочих секторов конечных выключателей (AZ и EL), резольверов (AZ и EL). |
|
|

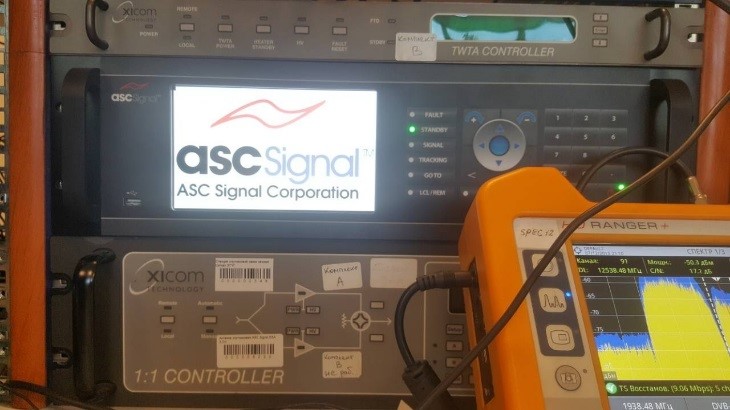

Настройка главного контроллера управления: подключение оптического интерфейса, настройки контроллера, программирование параметров наведения антенны. Юстировка контроллера поляризации, финальная регулировка секторов резольверов и конечных выключателей. |
|
|

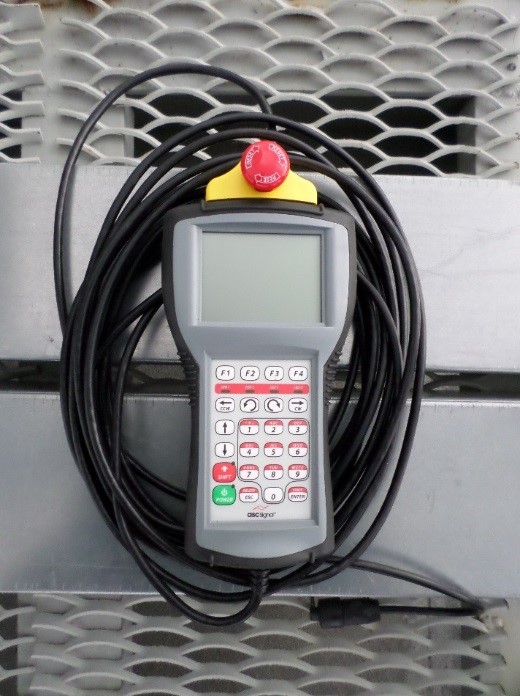

Инсталляция, программирование параметров и испытания ручного контроллера управления. |
|
|
Завершающий этап |
|
|
Предъявление результатов работ комиссии ПТРК, передача пакета эксплуатационной документации в электронном виде и на бумажном носителе. Проведено базовое обучение персонала работе с оборудованием. |
|
Результаты:
Получен ценный опыт инсталляции инновационного оборудования моторизации ASC Signal.
Проведены электрические измерения и полнофункциональные испытания установленного оборудования моторизации, которые подтвердили соответствие выполненных работ СНиП, нормам и правилам электробезопасности ПУЭ, заказчику выданы протоколы измерений установленной формы.

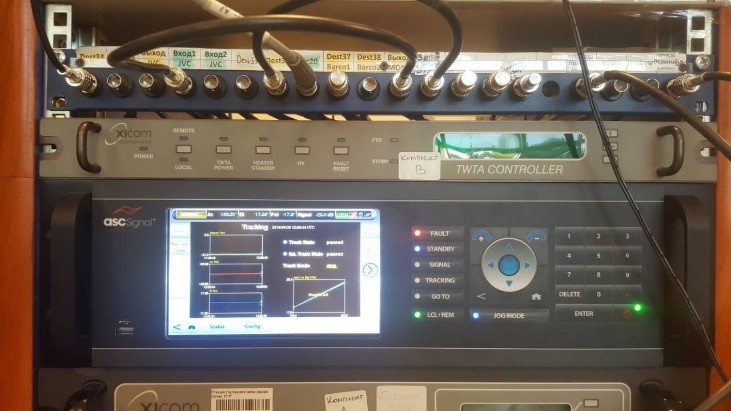

Проведены пуско-наладочные работы оборудования моторизации ASC Signal с регулировкой режимов частотных преобразователей, настройкой контроллера поляризации, ручного контроллера управления антенной, выполнены настройки главного контроллера управления.
Проведено обучение представителей Заказчика, переданы инструкции, техническая документация, пароли, необходимые для эксплуатации оборудования моторизации ASC Signal.
