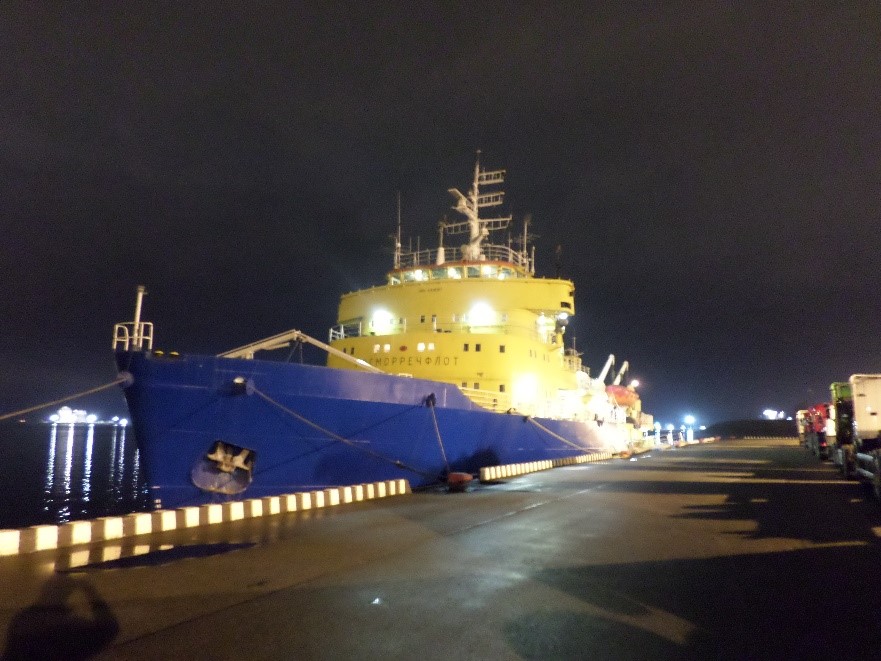

Монтаж СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot) на л/к «ТОР»
Специалистами Сервисного центра Navtelsat (NSC) выполнены работы по разработке проекта, монтажу и вводу в эксплуатацию антенны СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot) на л/к «ТОР»
Монтаж СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot) на л/к «ТОР»
Специалистами Сервисного центра Navtelsat (NSC) выполнены работы по разработке проекта, монтажу и запуску в эксплуатацию СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot) на л/к «ТОР»
Cостав оборудования:
- BBDE1201 подпалубный блок (SN: 90275F);
- BADE1307 надпалубный блок (SN: 901BQF);
- BBPS1001 блок питания (SN: нет);
- BBCA0801 (HA9888(38)TSD) телефонный аппарат для капитана (SN: 1105D08471);
- BBCR0801 (HA9888(38)TSD) телефонный аппарат для экипажа (SN: 1105C05829).
Дополнительное оборудование:
- Крепление антенное;
- Кабель коаксиальный 25 м;
- Персональный компьютер (ноутбук);
- Кабели Ethernet.
Разработанный проект на установку комплекса оборудования СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot) был согласован с РМРС (Балтийский филиал).
Состав выполненных работ по монтажу и сдаче в эксплуатацию СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot)
|
Подготовительные работы |
|
|
Оформление пропусков. Доставка на объект оборудования, материалов, инструмента. Осмотр объекта, налаживание взаимодействия с командой, решение организационных вопросов. Уточнение мест размещения оборудования. Определение трасс прокладки кабелей. Согласование мест размещения оборудования, кабельных трасс. |
|
|
Монтажные работы |
|
|
Обеспечение доступа к кабельным трассам. Выбор оптимальной трассы с точки зрения длины и помехозащишенности. |
|
|

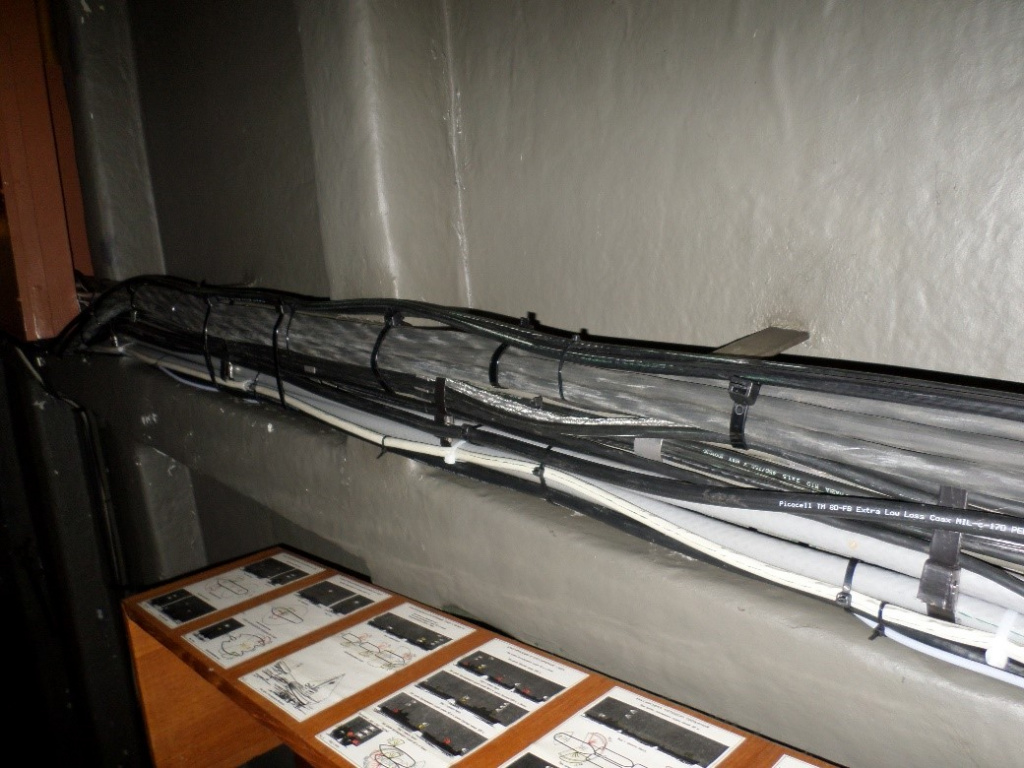

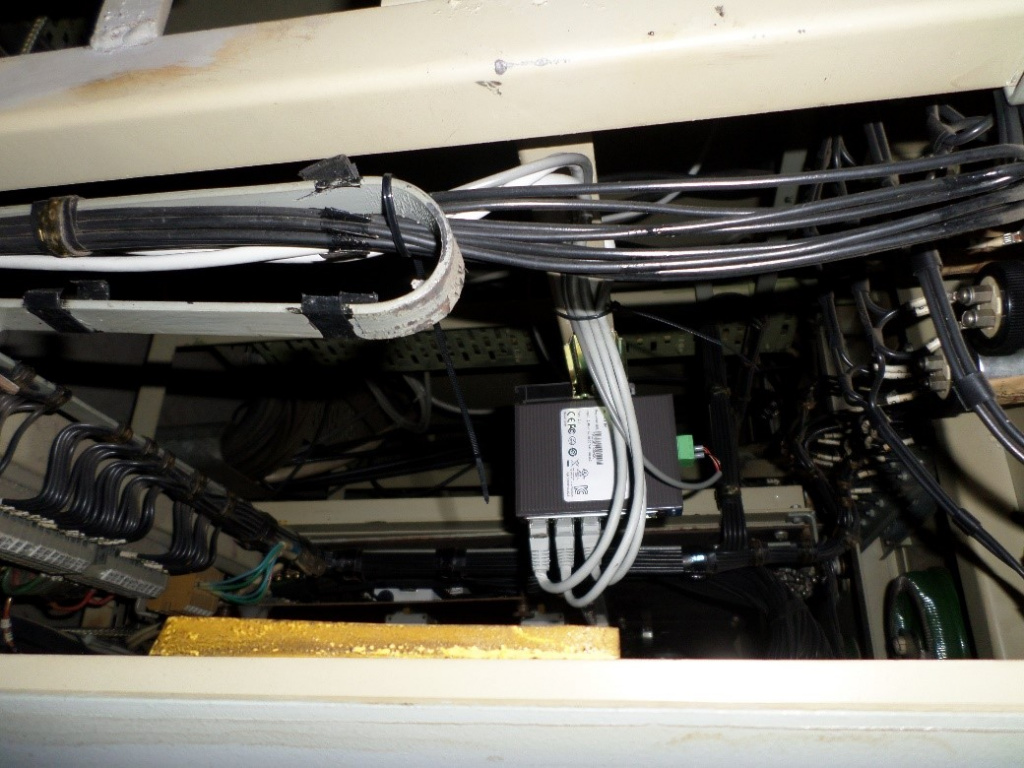

Прокладка кабелей: антенного, межблочных, питающего, сетевого (Ethernet). |
|
|
Вывод антенного кабеля на внешнюю палубу. |
|
|

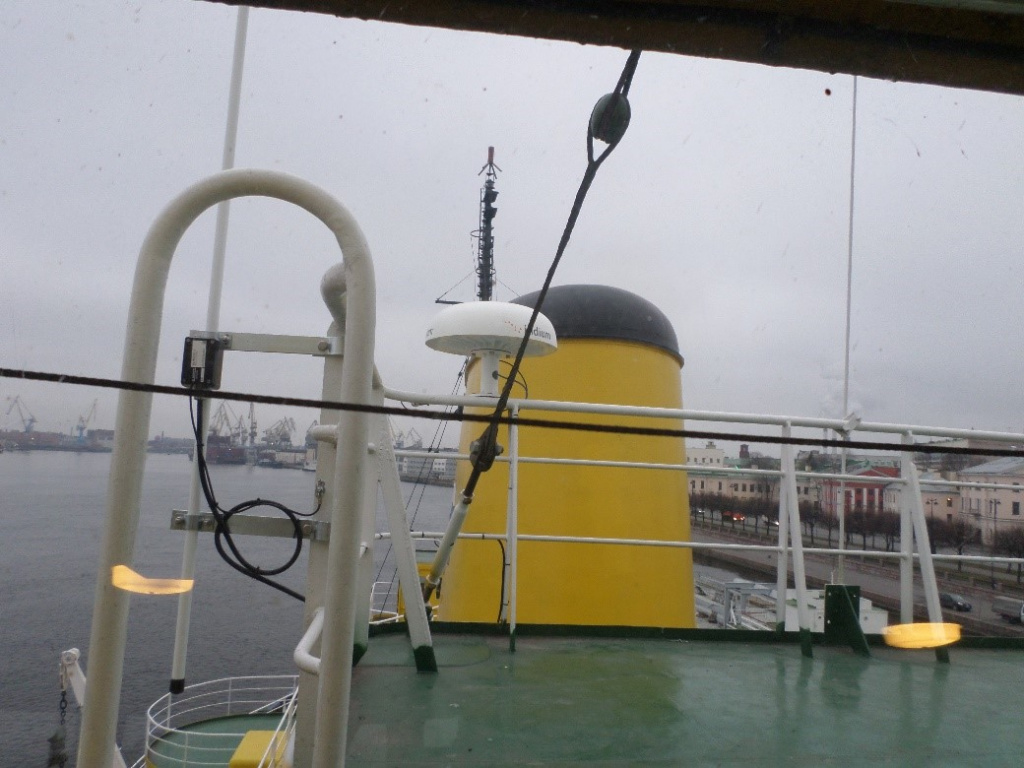

Монтаж и подключение антенны (BADE1307 надпалубный блок). |
|
|

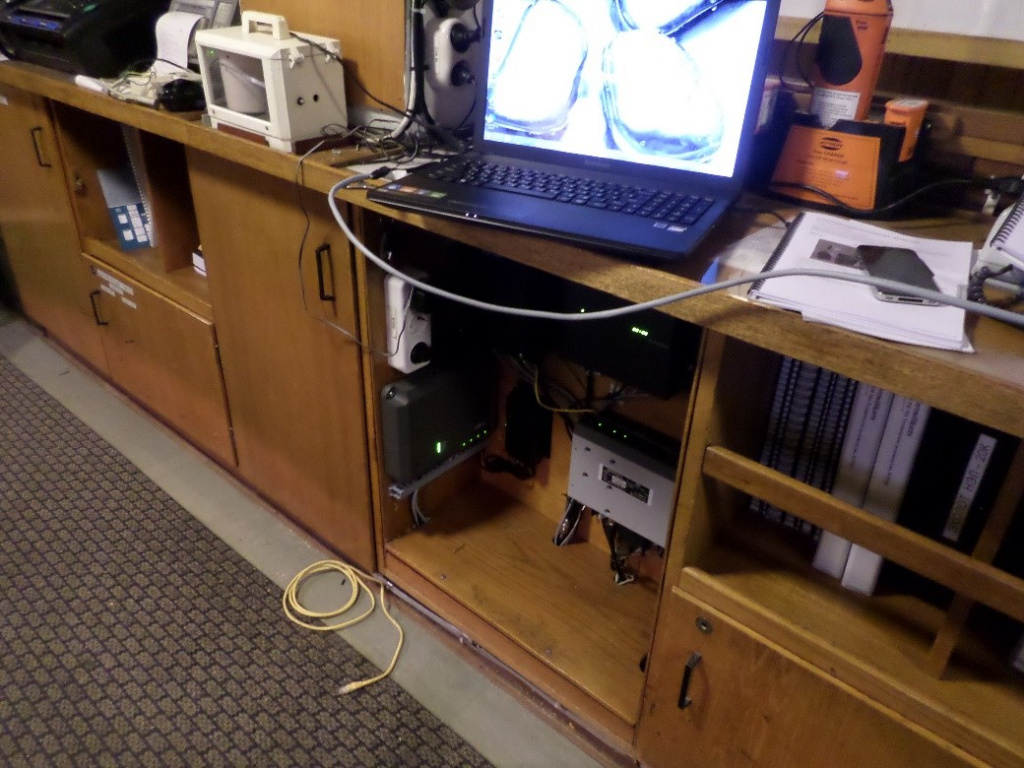

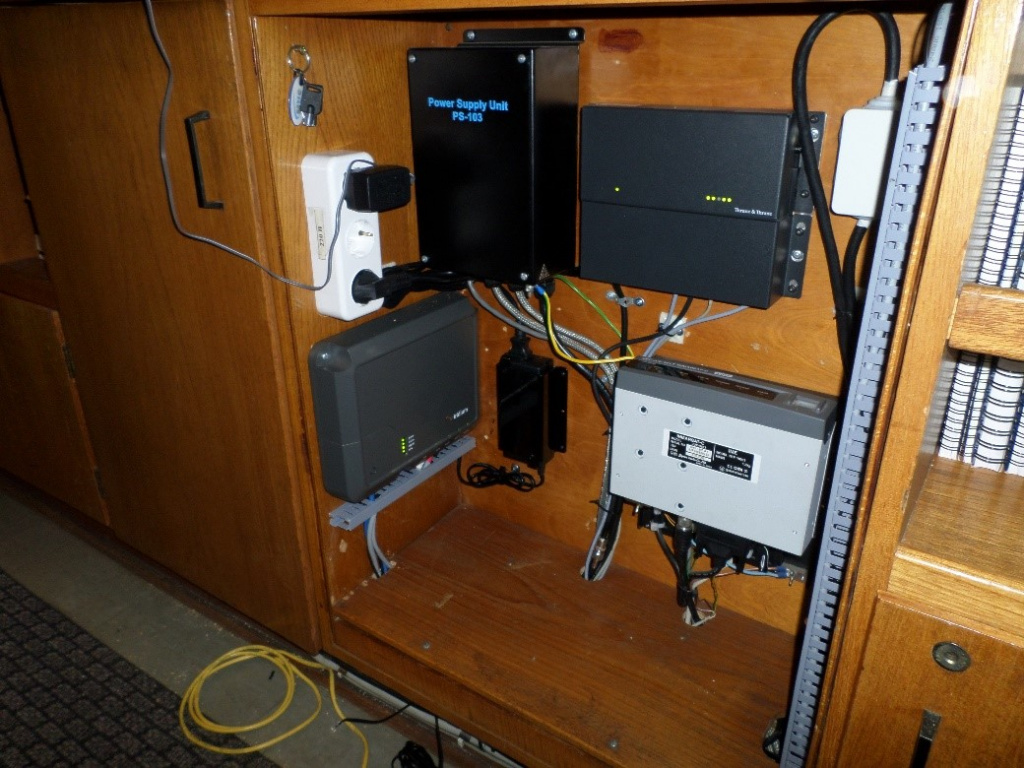

Монтаж терминала (BBDE1201 подпалубный блок), блока питания (BBPS1001 блок питания). |
|
|

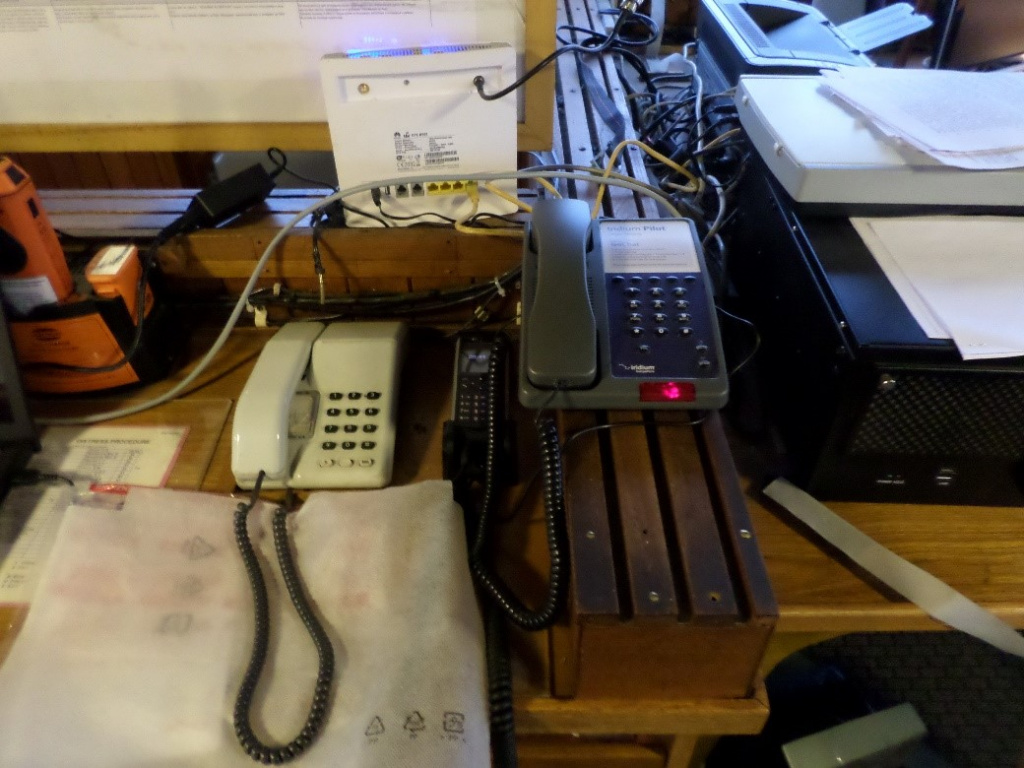

Монтаж телефонных аппаратов (BBCA0801 (HA9888(38)TSD) и BBCR0801 (HA9888(38)TSD)).
|
|
|
Завершающий этап |
|
|

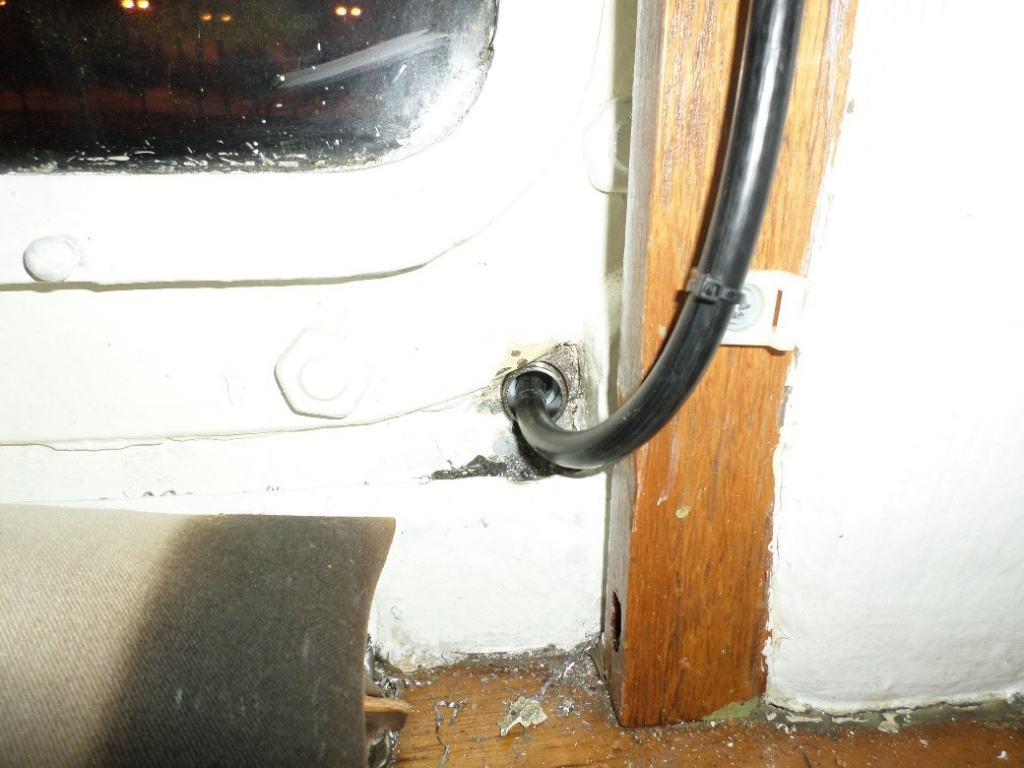

Укладка, крепление, увязка кабелей, установка кожухов, закрытие кожухов блоков. Герметизация сальников внешних проходов с палубы герметиком.
Установка СИМ карты.
Ввод данных для активации операционной системы (Windwos 8).
Проведение тестирования оборудования согласно регламенту, изложенному в проектной документации и руководствах производителя.
Предъявление результатов работ электромеханику, передача эксплуатационно-технической документации, проведение инструктажа по работе с оборудованием. Подписание приемо-сдаточной документации. |
|
Результаты:
Работы по установке комплекса оборудования СЗС системы Иридиум, тип «IRIDIUM 9801» (Iridium Pilot) произведены в соответствии с согласованным проектом и требованиями Российского морского регистра судоходства.
Успешно проведено взаимодействие с ФГУП «Морсвязьспутник» по вхождению в сеть спутниковой связи.
Администрация судна и ответственный представитель Заказчика довольны качеством проведения работ. Замечаний, претензий по инсталляции оборудования нет.
