Монтаж и сдача в эксплуатацию системы ОСДР SAILOR 6130 LRIT на буксире «Агат Н»

Подготовительные работы

Оформлены личные и материальные пропуска на территорию порта.

Пройдены необходимые инструктажи. Произведен осмотр фронта работ, уточнены места размещения внешних и внутренних блоков системы, определены места и способы прокладки трасс коммуникационных и питающих кабелей.

Демонтажные и монтажные работы

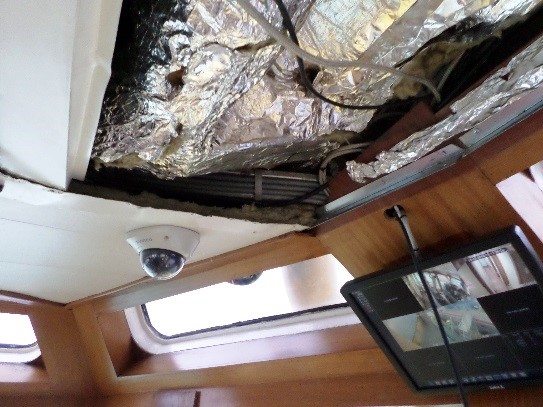

Коммуникации на ходовом мостике проходят за декоративной обшивкой. Для прокладки кабелей были демонтированы элементы декоративного потолка, открыты технологические люки и панели в предполагаемых местах инсталляции оборудования и прокладки кабельных трасс.

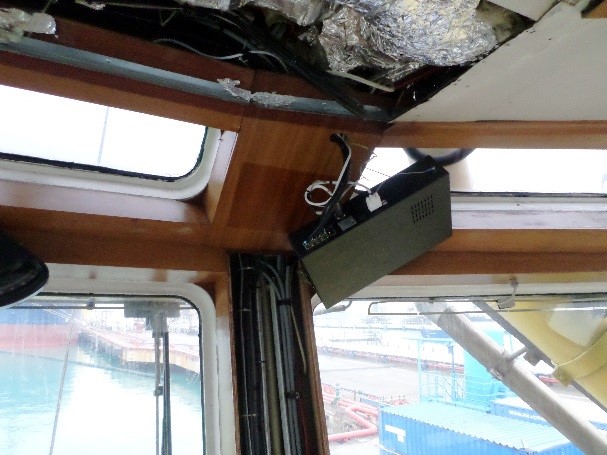

За потолком можно найти спрятанное там и не закрепленное оборудование. В нашем случае из-за потолка выпал IP-видеорегистратор.

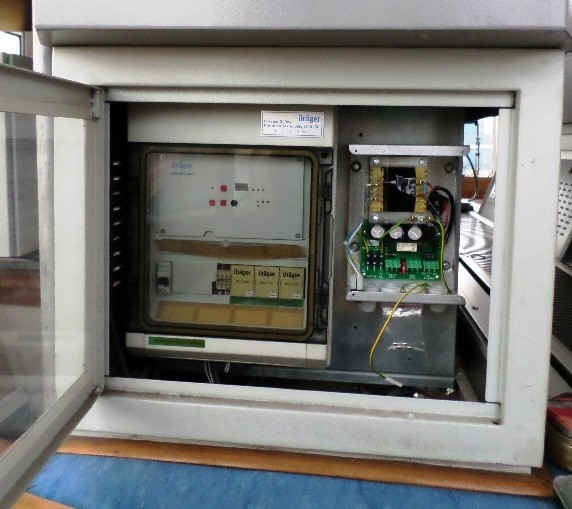

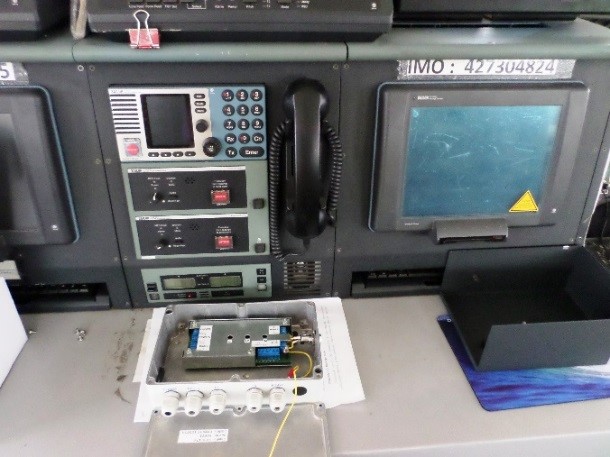

Демонтировано радиооборудование ССОО СОМ-2, блок питания, приёмо-передающая антенна Inmarsat-D на мачте, кабельные трассы, интерфейсное оборудование СОМ-2 в левой и правой навигационных стойках на ходовом мостике.

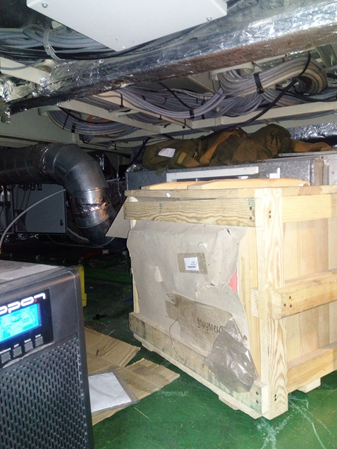

Прокладываем кабели к приемопередатчику и антенне ГЛОНАСС в запотолочном пространстве…

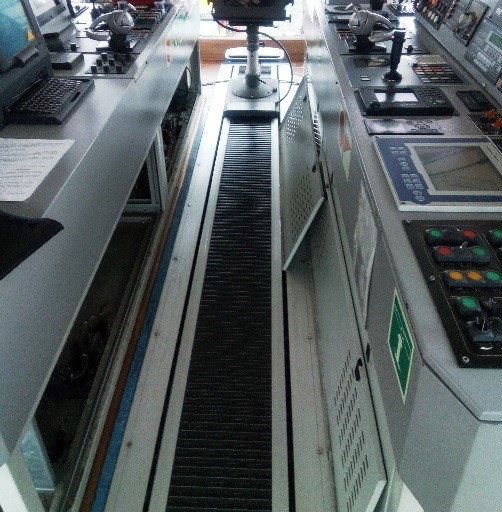

…коффердаме под палубой ходового мостика…

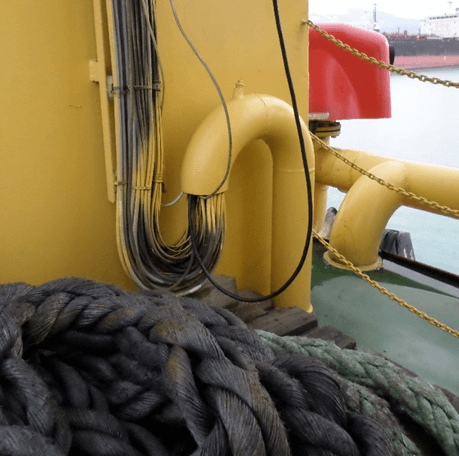

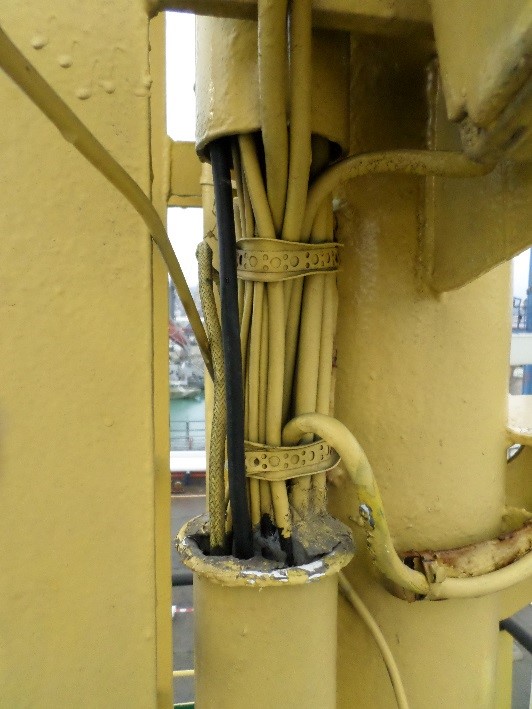

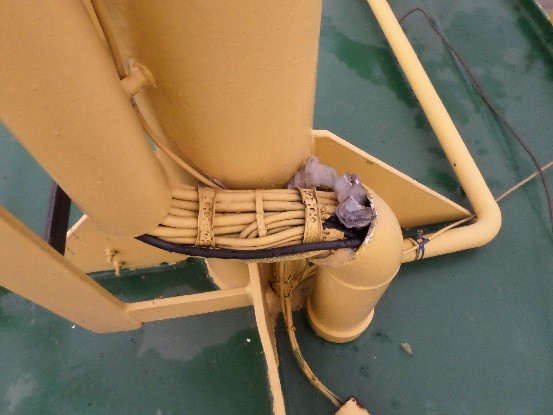

…по конструктивным элементам мачты в существующих трубах…

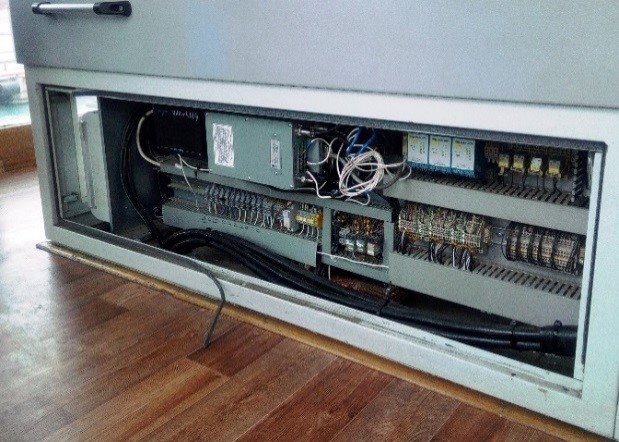

… в навигационных стойках к внутренним блокам.

Проводим электрические измерения с помощью приборов, имеющих действующий сертификат о поверке:

-   омметр: сопротивление шины заземления,

-   мегаомметр: сопротивление изоляции.

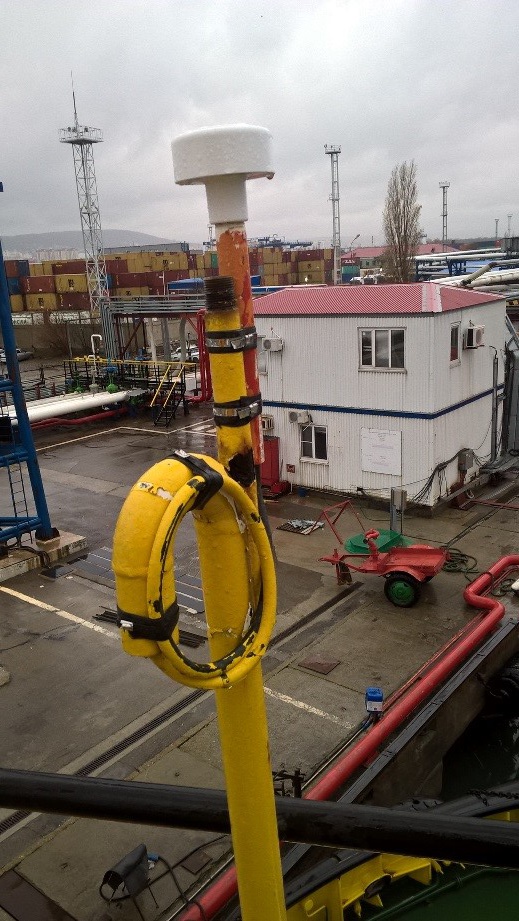

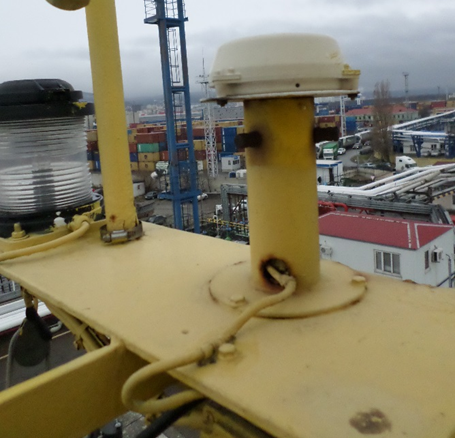

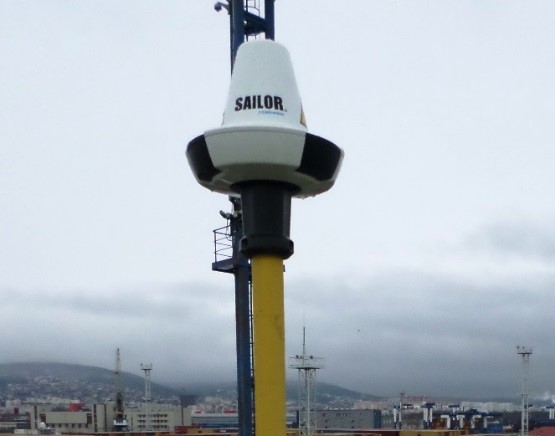

Устанавливаем приёмопередатчик SAILOR 3027 LRIT на верхнем леере мачты судна и антенну ГЛОНАСС на леере навигационной палубы.

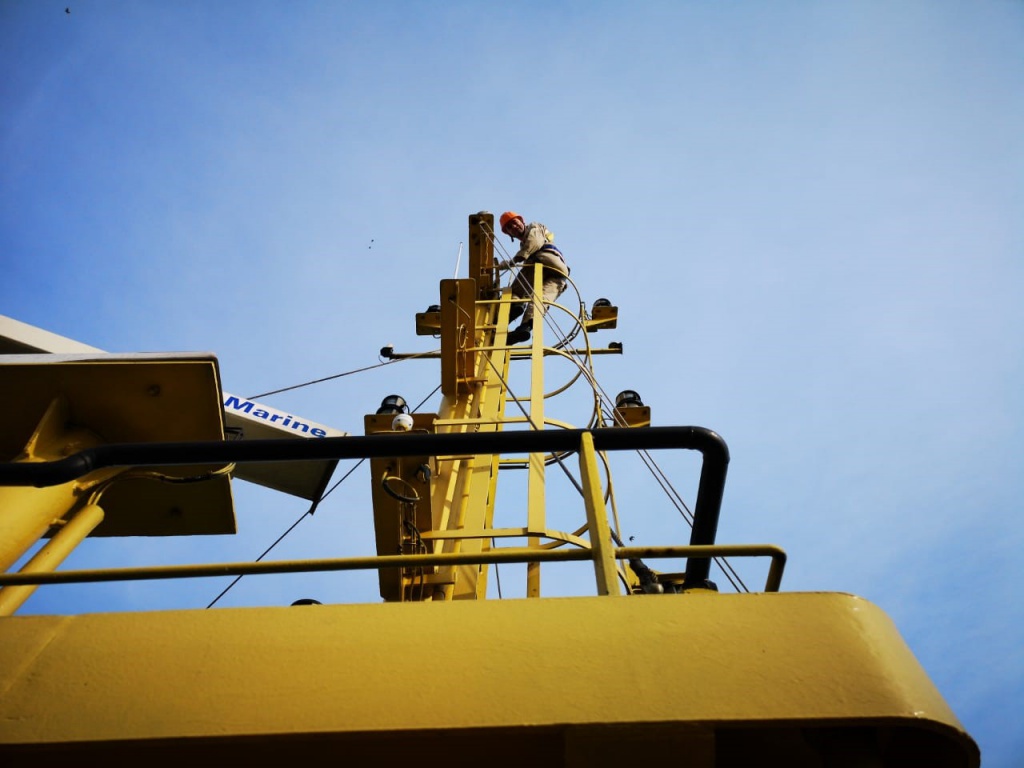

Мы дорожим нашими специалистами, поэтому каска и монтажный пояс обязательны!

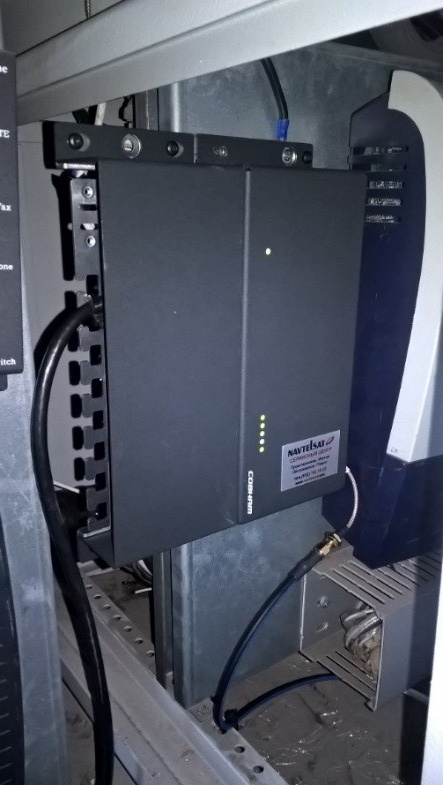

Монтируем блок интерфейсов SAILOR 6194 в левой консоли навигационной стойки ходового мостика, подключаем кабели от приемопередатчика SAILOR 3027, антенны ГЛОНАСС.

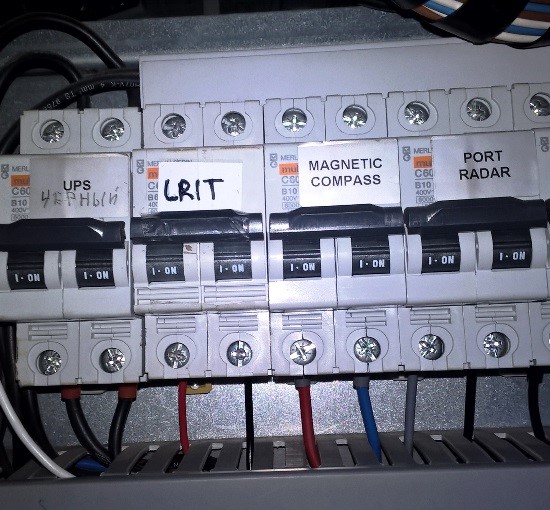

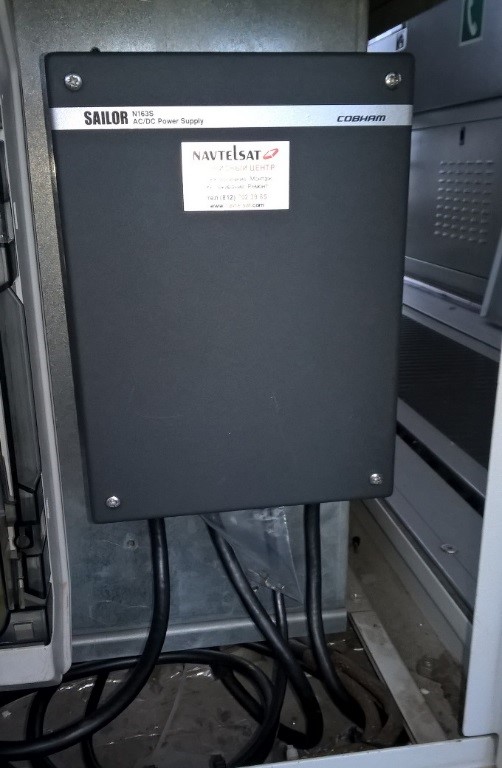

Монтируем блок питания SAILOR N163S Power Supply (220VAC/24VDC+24RESERVE) в левой консоли навигационной стоки ходового мостика, расключаем кабели в блоке питания и на автоматических выключателях в щитах питания 24VDC и 220VAC.

Все провода в кабелях опрессованы кабельными наконечниками.

Перед первым включением проверяем правильность всех подключений.

После включения наблюдаем индикацию на блоке индикации – индикация сообщает о нормальной работе оборудования.

Передаем систему в мониторинговый центр «Морсвязьспутник» на тестирование, которое продлится 2 суток.

Результаты тестирования положительные.

Оборудование принято в Систему мониторинга судов «Виктория»

Завершающий этап

Красиво укладываем кабели в жгуты, увязываем хомутами из нержавеющей стали, крепим к несущим конструкциям.

Закрываем крышки, люки коммуникаций.

Маркируем, что еще не было промаркировано.

Герметизируем сальники, кабельные переходы.

Предъявляем результаты работ представителям Заказчика.

Передаем эксплуатационно-техническую документацию на русском языке.

Проводим инструктаж по работе с оборудованием с вахтенными инженерами, инженером-электромехаником.
