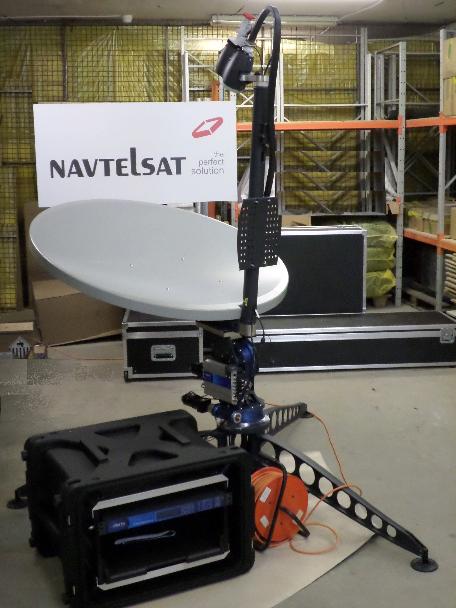

Компания Navtelsat успешно завершила проект разработки и поставки антенной системы Ku-/Ka-диапазона C-Com Fly 1202.
Компания Navtelsat успешно завершила проект разработки и поставки антенной системы Ku-/Ka-диапазона C-Com InetVu Fly 1202.Разработка данной антенной системы (АФС) заняла 7 месяцев, при совместном плодотворном взаимодеиствии инженеров проекта компании Navtelsat с компанией C-Com был решен ряд технических задач и получена система с хорошими характеристиками:
1. Реализована задача АФС для работы в Ku-/Ka-диапазоне в исполнении Fly-Away, для работы в полных диапазонах Ku(10,7-12,75 ГГц/13,75 - 14,5 ГГц(VLP/HLP)), Ka (17,7-21,2 ГГц/27,00-31,00 ГГц (LHCP/RHCP);
2. Возможность оперативной смены режима работы Rx/Tx в ортогональных круговых поляризациях в Ка-диапазоне: LHCP/RHCP и RHCP/LHCP;
3. Одновременный прием сигнала в ортогональных круговых поляризациях в Ка-диапазоне в режиме RxO LHCP/RHCP;
4. По ТЗ изготовлен четырехпортовый облучатель Ka -диапазона и кронштейн облучателя для оперативного монтажа-демонтажа в походных условиях.
Комплект поставляемого решения включает:
- АФС с диаметром рефлектора 1,2 м, двухсегментный с фиксаторами для быстрой и надежной сборки и разборки, офсетная система облучения;
- антенный контроллер iNetVu 7710 Controller DVB-S2 (ACM);

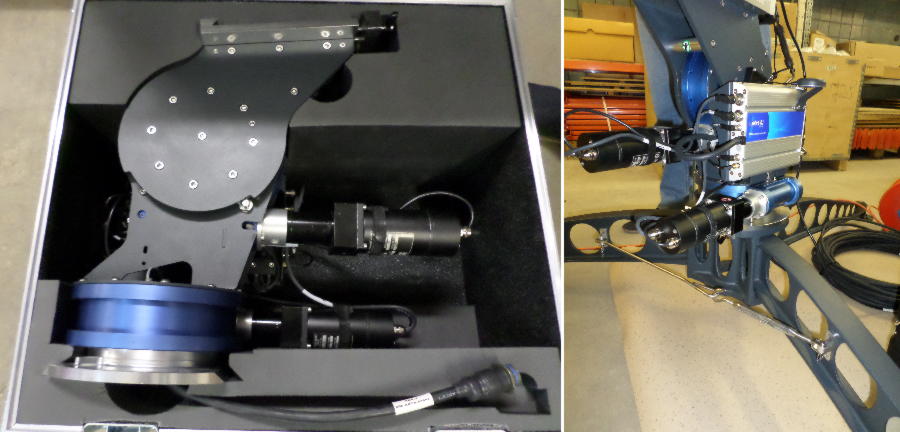

- позиционер азимутально-угломестный с опцией моторизации по осям азимута и элевации в комплекте с треногой;
- облучатель Кu-диапазона на быстросъемном кронштейне, с функцией моторизации для работы со спутниковым сигналом в линенйной поляризации (feedarm Ku-band);
- обулчатель Ka-диапазона на быстросъемном кранштейне, 4 порта, тип RxTx CP (RHCP/LHCP);

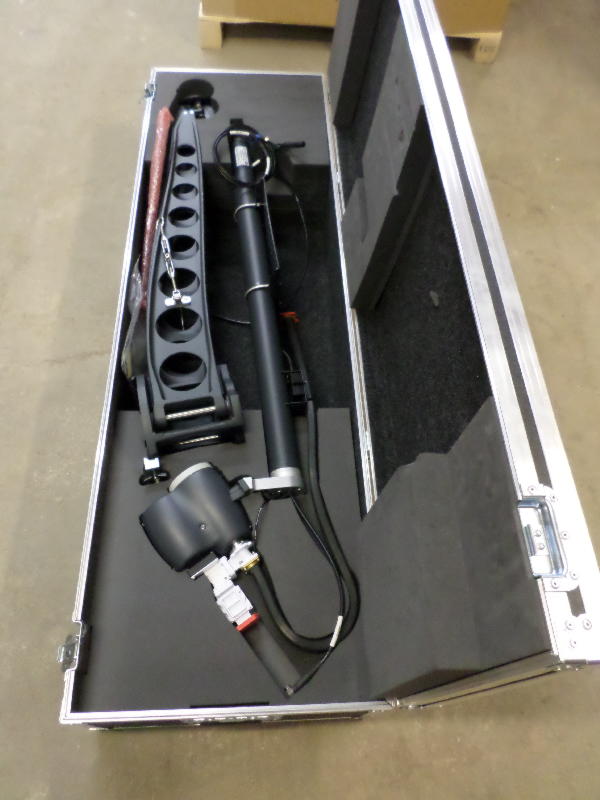

- ударопрочный кейс - 5 шт. для раземещения комплекта АФС и защиты от повреждения при транспортировке;
- комплект ВЧ кабелей N-тип и кабелей управления 30 м.
Краткие тактико-технические характеристики:
- Рабочие частотные диапазоны:
Ku-band 10,7-12,75 ГГц/ 13,75 - 14,5 ГГц(VLP/HLP),
Ka-band 17,7-21,2 ГГц/ 27,00-31,00 ГГц (LHCP/RHCP);
- Диапазон перемещения по азимуту ±175º;
- Диапазон перемещения по углу места 5º-90º;
- Скорость перемещения по азитмуту/углу места 6º / сек;
- Скорость при точной настойке-пиковании - 0.2º / сек;
- Шумовая температура (K) Ku-band 10° EL=45/30° EL=24;
- Шумовая температура (K) Ka-band 10° EL=45/30° EL=24;
- Кроссполяризационная развязка Ku-band >35 dB, Ka-band;
- Автонаведение по радиосигналу RSL и при помощи встроенного приемника DVB-S/DVB-S2 (ACM)(опционально доступна функция inclined orbit и приемника маяка (beacon receiver);
- Развертывание системы в течение 15 мин одним оператором/пользователем.
Данная антенная система полностью удовлетворила требованиям заказчика по техническим и функциональным характеристикам и можно с уверенностью сказать, что компания Navtelsat успешно реализовала очередной проект нестандартного решения на рынке спутниковой связи.
Компания Navtelsat является официальным представителем компании C-COM Satellite Systems Inc.www.c-comsat.com.
