Компания Navtelsat осуществила предпроектную проработку и согласование по выбору оптимального решения, а также комплексную поставку системы транслирования ВЧ сигналов через оптический канал ATCI-Evertz Optical System
Компания Navtelsat осуществила предпроектную проработку и согласование по выбору оптимального решения, а также комплексную поставку системы транслирования ВЧ сигналов через оптический канал ATCI-Evertz Optical System.
По требованию заказчика комплекс должен был решать следующие задачи:
- Трансляция ВЧ сигнала L-диапазона (950–1950 МГц) после преобразования спутникового сигнала С и Ku-диапазона на расстояние 3000 м от комплекса приемных АФС после преобразования до аппаратной на входы матричного коммутатора;
- Осуществлять подачу питания МШПР (LNB) 13,5 В постоянного тока установленных на АФС;
- Осуществлять подачу тона 22 кГц для управления частотой гетеродинов МШПР (LNB);
- Возможность «горячего резервирования» блоков-преобразователей на передающей и приемной частях;
- Возможность «горячего резервирования» питания передающих и приемных шасси;
- Работа передающего модуля при температуре до -20С.
Поставленные требования были успешно решены, выработана концепция и подобрана необходимая комплектация на базе оптической системы при взаимодействии с давним партнером Navtelsat - компанией Evertz-ATCI (Antenna Technology Communications, Inc.) (США), являющаяся лидером на рынке поставщиков технологических решений по распределению, транслированию и обработке спутникового сигнала и ТВ контента.

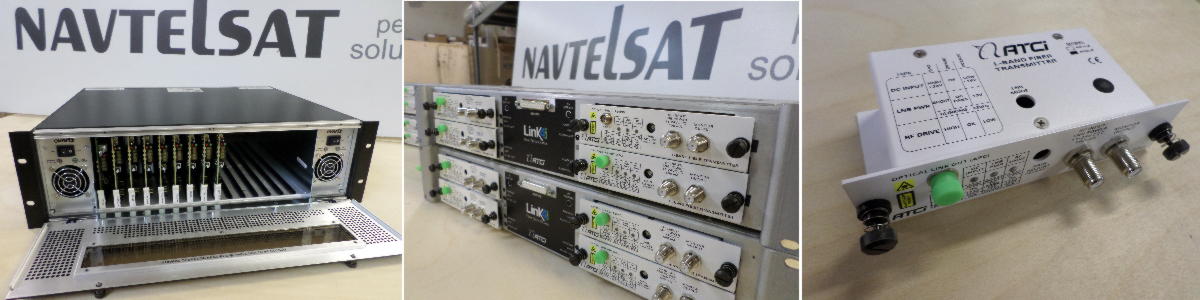

Таким образом спецификация поставки была определена и согласована с заказчиком:
|
401LZ13 |
Волоконно-оптический передатчик: L-Band fiber transmitter module, 1310nm FP laser (RF Input: Connector: 50Ω BNC) |
16 |
|
LINK4I |
Шасси передатчика с БП: 2U Outdoor Rack mount Fiber Chassis w/Built-In Redundant Power Supplies |
4 |
|
7708LRA+3RU+AP+SC |
Волоконно-оптический приемник: RF Fiber Receiver, Wideband w/Smart MON and SNMP/ VistaLINK™. SC/APC Fiber Connector (RF Outputs: Connector: 50Ω SMA) |
16 |
|
7800FR |
Шасси приемника: 3RU Indoor Multi frame Fiber optic Chassis w/Redundant Power Supplies |
2 |
|
7700FC |
Блок питания шасси приемника VistaLINK™Fiber Chassis Frame Controller |
4 |
|
ATRAD48 |
Панель волоконно-оптическая: 48 Port Rack mount Patch Panel with 48 SC/APC Single mode Adaptors and Splice Tray |
2 |
|
ATRAD3M |
Корд волоконно-оптический: 3M Single mode Fiber Pigtail with SC/APC |
32 |
Обоснование выбора оптической системы и данного решения:
- Полное удовлетворение требований заказчика;
- Очень низкое затухание сигнала (менее 0,5 дБ/км), что дает возможность соединять удаленную АФС с постом управления на несколько километров без использования промежуточного усиления;
- Равномерная амплитудно-частотная характеристика во всем рабочем диапазоне частот (1310 нм FP - 850 – 3000 МГц), что исключает потребность в дополнительных компенсирующих системах;
- Защита от перехвата сигнала;
- Простота развертывания системы и низкая стоимость обслуживания, в отличие от ВЧ коаксиальных кабелей высокого качества с низким коэффициентом затухания.
Оборудование Evertz-ATCI - идеальное решение для построения сетей передачи аудио и видео сигналов. Оно обеспечивает высокую гибкость и пропускную способность для систем HDTV, аналогового видео, SDTV. Оборудование поддерживает горячую замену модулей, даже при скоростях передачи 1,5 Гбит/с. Горячая замена модулей осуществляется без каких-либо перекоммутаций по всем интерфейсам: видео, аудио или волокну.
Данная система будет интересна заказчикам в следующих областях:
- Построение наземного сегмента Satcom – телепорты, комплексы вещания, VSAT инфраструктура;
- Вещание – на крупных мероприятиях, где используется большое количество беспроводных камер, микрофонов, телефонов с обратной связью (Talkback);
- Морская отрасль – может быть использована на супер яхтах, пассажирских судах, военных кораблях большого водоизмещения;
- Государственные и оборонные структуры – защищенная связь, спутниковая связь и мониторинг;
- Телеметрия, слежение и управление (TT&C).
Компания Navtelsat успешно и в срок выполнила проект, что в очередной раз подтверждает наши компетенции в сегменте SATCOM. Navtelsat является официальным представителем компании ATCI (Antenna Technology Communication, Inc.) (США) и приглашает потенциальных клиентов к плодотворному взаимодействию для выполнения комплексных проектов!
